Что такое датчик дождя и света?
Современные технологии не стоят на месте и сегодня практически каждый автомобиль перестал быть просто транспортным средством. Машина сегодня – это нечто большее. Она оснащена дополнительной техникой, оборудованием, которое значительно облегчает пребывание за рулем авто, делая поездки удобными и комфортными. Датчики дождя и света – это система, которая воспринимается неоднозначно. Мы поможем вам найти ответы на вопросы: «что такое датчик дождя и света?» и «для чего они нужны?», а также рассмотрим основной принцип работы модуля.
Единая система датчика

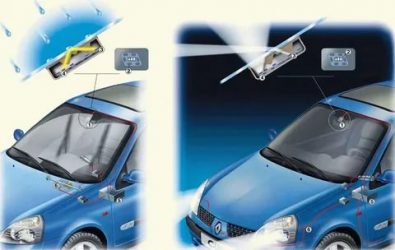

Датчик дождя и света – это единая система, она автоматически управляет включением или выключением стеклоочистителей (в зависимости от погодных условий) и фар автомобиля (в зависимости от освещенности). Производители данной системы постарались сделать так, чтобы водители меньше отвлекались от наблюдения за дорогой.
Представьте следующую ситуацию: вас в пути застал сильный дождь или снегопад, который налипает на лобовое стекло. Вам необходимо включать/выключать стеклоочиститель. Для того, чтобы это сделать, вам придётся отвлечься от дороги. В такой ситуации, датчик полностью возьмет на себя данную функцию. Подобный принцип работает и в случае с включением света, когда автомобиль заезжает в туннель или на улице становится темно.
Техника сама определяет уровень освещенности, который влияет на качество видимости за рулем.

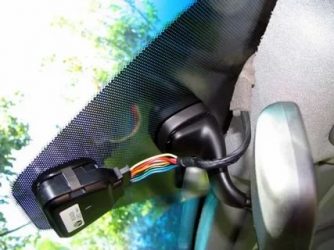

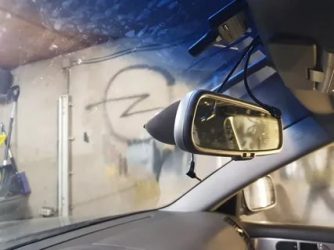

Место крепления датчика
Ранее такое решение было большой редкостью, сегодня же подобный модуль доступен практически каждому водителю. Он монтируется на ветровое стекло. Очень часто водители оснащают машину комбинированными датчиками, которые реагируют на уровень света и на осадки.
Основной принцип работы датчика дождя
Для того, чтобы определить количество влаги на лобовом стекле датчик дождя использует закон преломления сета. Прибор оснащен инфракрасным излучателем и фотоприемником небольшого размера. Есть встроенные светодиоды, которые излучают инфракрасный спектр, он преломляется и проходит через лобовое стекло, попадая в приемник датчика.
В основной блок управления заложены параметры преломления света наружной поверхностью мокрого или сухого стекла. Если лобовое стекло сухое, то свет проходит сквозь него максимально, при мокрой же поверхности лобового стекла способность пропускать свет несколько снижается. Чувствительность датчика осадков очень большая. Она фиксирует тысячные доли миллилитра осадков и срабатывает мгновенно (в течение миллисекунд).
Многие датчики реагируют на степень загрязненности стекла и автоматически включают стеклоомыватели, чтобы помыть ветровое стекло.
Назначение сенсора света
Это невзрачное устройство отвечает за автоматическое включение/выключение фар, а также активизирует функции Coming Home/Leaving Home. Датчик определяет день и ночь. На трассе редко кто может забыть включить фары ночью, но в городе можно иногда встретить автомобиль без включённых фар в темное время суток. Иногда, даже в сумеречное время автомобиль может получить повреждения или попасть в ДТП. Избежать подобной ситуации вам поможет датчик света.
Читайте также:
Он включает автоматически головной свет и габариты при изменении уровня освещенности или въезде в туннель, гараж, при передвижении по лесной дороге и при наступлении темноты, сумерек – на все эти ситуации срабатывает датчик, и тогда в автомобиле быстро включается свет. Рассмотрим датчики дождя и света, которые помогут максимально обеспечить вам комфортное и безопасное передвижение по автомобильным дорогам.

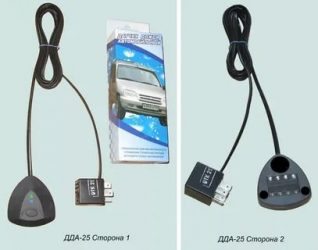

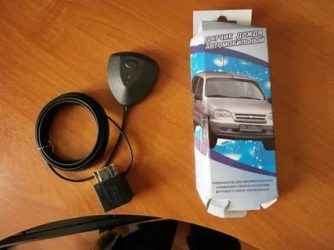

К ним можно отнести устройства фирм-производителей Premier DS01, Quantoom RLS-01 и Valeo
Premier DS01
Устройство может быть установлено на любую марку и модель автомобиля. Оно сочетает в себе датчик света и дождя, автоматически включает габариты, головной свет и очистители лобового стекла. С ним вы сможете не тратить время на включение дополнительных приборов вашего автомобиля, все это сделает за вас данный датчик. Он легко монтируется и подключается к сети автомобиля 12 В. Легок в управлении и не требует дополнительного обслуживания. Прекрасно совмещается с электроникой автомобиля и не конфликтует с бортовым компьютером.
Quantoom RLS-01
Данный модуль – это полезное и невероятное устройство, которое совмещает в себе датчики света и дождя. Оно сделает ваше передвижение максимально комфортным и безопасным. Реагирует на наступление сумерек, въезд в туннель или гараж, а также на пыль и грязь на лобовом стекле. Его преимущества заключаются в том, что он фиксирует изменение природного освещения и появление осадков в течение 0,1 секунды. В случае, если вы попали под дождь, вы будете уверены в том, что капли не станут преградой для хорошей видимости. Датчик может зафиксировать даже 0,005 миллиметров воды.
Valeo
Модуль реагирует на изменение природного освещения в пути. Он способен мгновенно определить наступление темноты или сумерек. Если вы въедете в гараж или будете передвигаться по лесной местности, устройство поможет вам вовремя осветить дорогу. Датчик крепится на лобовое стекло и потребляет совсем небольшое количество энергии машины.
Выпускается французской компанией Valeo и относится к автомобильной технике, которая пользуется достаточно большой популярностью. Происходит считывание информации о количестве света из окружающего пространства, затем передается на блок управления бортовой сети. Существует две зоны освещенности: передняя и глобальная. Передняя зона – это зона, которая находится спереди автомобиля.
Глобальная зона – это зона освещения у автомобиля.
Из вышеописанного материала можно сделать следующие выводы:
- решать, нужен ли датчик света и дождя или нет, каждому автомобилисту предстоит лично;
- автомобили, которые не особо оснащены электроникой (датчиками и т. п.), наверное, лучше оборудовать дополнительной техникой.
Единственное, о чем хотелось бы предупредить водителей – не стоит думать, что включать фары стоит только при «особой» необходимости, то есть при полной темноте. Не забывайте, что вы не единственный участник дорожного движения и включенные фары – это также и ориентир для водителей встречной полосы. Чистое стекло сможет значительно повысить видимость в плохую погоду.
-
Читайте также:
Помните! Освещение дороги и отличная видимость никогда не будут лишними, пусть лучше фары работают в светлое время суток, чем их не будет видно в темноте. Отсутствие датчиков может повлиять на создание ДТП. Будьте бдительны, обезопасьте себя правильно.
Датчики света и дождя на автомобильном стекле — как это работает?
Датчики света и дождя на автомобильном стекле — как это работает?
Датчик света, реагируя на освещённость, включает фары, а датчики дождя улавливают осадки и активируют работу стеклоочистителей, если те работают в автоматическом режиме.
По умолчанию автостёкла электронными датчиками не комплектуются. Если на прошлом стекле был датчик дождя, его переносят на новое стекло. Для удобства стёкла с креплением под датчики или дополнительной линзой называют «стекло с датчиком».
Обязательно при покупке стекла проверяйте, предусмотрен ли в комплектации автомобиля датчик дождя или света. В зависимости от этого стекло может отличаться шелкографией, пятаком, крепежом пластика. Также важно учитывать год выпуска автомобиля, особенно с учётом рестайлинга модели.
Датчик дождя
5 мифов о датчиках света и дождя
19 февраля 2019 года
Впервые датчик дождя применил в середине прошлого века американский автоконцерн General Motors на одной из премиальных моделей. Но серийное производство из-за несовершенства технологий освоено не было. И только к середине девяностых сначала японские автопроизводители, а затем и остальные начали устанавливать датчики дождя и света на дорогие модели.
Сейчас ими уже не удивишь даже владельцев компактных и совсем недорогих машин. Современные датчики дождя и света объединены в единый модуль, расположенный в верхней части ветрового стекла, за зеркалом заднего вида — но принципы работы у этих сенсоров разные.
Устройство датчика света и дождя фирмы Hella:
1 — связующая среда; 2 — верхний корпус датчика с оптикой; 3 — шторка; 4 — печатная плата с датчиком с разъемом коннектора; 5 — нижний корпус датчика; 6 — зажим.
-
Читайте также:
Датчик дождя
а — сухое ветровое стекло; б — мокрое ветровое стекло.
1 — светодиод-передатчик; 2 — призма; 3 — фотодиод-приемник; 4 — капля воды.
Определяет наличие капель воды на ветровом стекле посредством оптоэлектронного метода измерений. Чувствительный элемент датчика состоит из одного или нескольких светодиодов (передатчик), призмы и фотодиода (приемник).
Испускаемые светодиодом инфракрасные лучи попадают через призму на ветровое стекло, отражаются от наружной поверхности и поступают на чувствительный фотодиод. От сухого и чистого стекла луч отражается практически полностью, а потому сигнал на фотодиоде имеет большую величину. При попадании на стекло капель воды лучи света преломляются, а потому лишь малая их часть попадает на приемник сигнала. Чем сильнее дождь, тем меньше лучей попадает на фотодиод.
Электронный блок непрерывно определяет количество воды на стекле и корректирует частоту взмахов и скорость работы дворников. Система даже умеет оценивать, грязное ли стекло: если после одного двойного хода дворников прозрачность не восстановилась, автоматически включается стеклоомыватель.
Датчик света
в — датчик фронтального света; г — датчик внешнего освещения.
1 — световод с линзой; 2 — световод со светофильтром.
В первых комбинированных датчиках света и дождя элемент, измеряющий освещенность, был только один. При наступлении темноты или въезде в туннель он включал фары, габаритные огни и подсветку приборов. Затем в тот же узел стали помещать до трех светочувствительных элементов, каждый со своей сферой ответственности.
Интенсивность освещения перед автомобилем измеряет узкоугольный датчик фронтального освещения. Используя сигнал с датчика, электроника распознаёт день и ночь и, соответственно, выключает или включает фары.
Зоны реагирования датчиков света:
С помощью широкоугольного световода датчик внешнего освещения (он же датчик солнечных лучей) регистрирует уровень освещенности над автомобилем. Дополнительно установленный светофильтр позволяет различать солнечный и искусственный свет.
Это нужно для того, чтобы, например, автоматика включила фары при въезде днем в освещенный туннель; а если машина находится под палящим солнцем, климат-контроль должен интенсивнее охлаждать салон.
-
Читайте также:
Если автомобиль оборудован проекционным дисплеем, устанавливается узконаправленный HUD-датчик.
Он измеряет освещенность той зоны, куда проецируется информация. А электронная система корректирует яркость подсветки элементов, выводимых на дисплей.
|
Своими силами
Если на вашем автомобиле нет штатного датчика дождя и света, его можно установить. Например, в продаже есть датчики дождя как отечественного, так и зарубежного (обычно китайского) производства. Они представляют собой небольшую пластиковую коробочку, которая клеится на ветровое стекло изнутри и соединяется с электросистемой автомобиля жгутом проводов. Имеется даже исполнение для 24‑вольтового электрооборудования. Простенькие универсальные датчики дождя стóят до тысячи рублей, самые навороченные — чуть дороже двух тысяч.
Если не хотите разбираться в электросхемах автомобиля, чтобы приспособить датчики, ищите готовые комплекты для конкретной модели. В набор помимо датчика входят центральный переключатель света с положением Auto, жгуты проводов, пластмассовые кожухи датчика, надевающиеся на кронштейн зéркала заднего вида. Цена таких наборов — в пределах 3800–4500 рублей, а в комплекте с самозатемняющимся зеркалом заднего вида они могут стоить до 9500 рублей.
Разрушаем МИФЫ
- Датчик дождя срабатывает от ударов капель воды.Нет. Работа датчика основана на оптоэлектронном измерении.
- Ночью датчик дождя бессилен.Нет. Наружное освещение не влияет на работу системы, поскольку она использует собственные инфракрасные источники света.
- Можно распрощаться с датчиком при замене ветрового стекла.Нет. Производители стекол предусматривают в слое тонировки или шелкографии окошко. Монтаж старого датчика на новое стекло возможен, но при соблюдении технологии, а после установки нужно проверить корректность работы датчика.
- Зимой датчик барахлит.Нет. На снег датчик может реагировать некорректно. Но на капельки воды от растаявших снежинок реакция будет правильной. Хуже всего, если место установки датчика покрыто коркой льда. В этом случае лучше перейти на ручное управление стеклоочистителями.
- Датчики дождя на всех автомобилях работают одинаково.Нет. За адаптацию датчика дождя к автомобилю отвечает автопроизводитель. При этом не всегда выполняется полный комплекс доводочных работ со всеми возможными типами стекол (атермальными разных цветов, снабженными электрообогревом, с тонированной полосой в верхней части). При каких-то вариантах возможна чуть менее корректная работа датчика. Почти всегда в автомобилях есть ручная подстройка чувствительности датчика. И только на некоторых автомобилях эта функция программно отключена.
фирмы-производители, depositphotos.
comОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter
Датчик света в автомобиле что это? Принцип работы + реальное видео
Продолжаю рассказывать про датчики в автомобиле, и знаете, сегодня он касается не двигателя, а поговорим мы о датчике света (или освещенности). Многие задают мне вопросы — что это такое, как он работает и возможно ли сделать самому. Нужно отметить, что вещь действительно «прикольная», я бы даже сказал полезная, как обычно расскажу все простыми словами, а в конце сможете посмотреть небольшое видео. НУ что же начнем …
ОГЛАВЛЕНИЕ СТАТЬИ
Для начала небольшое определение

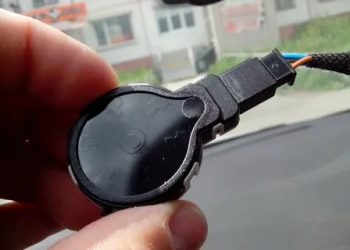

Датчик света (освещенности) – это небольшой фотоэлемент (с небольшим реле), при помощи которого автоматически включаются или выключаются фары автомобиля – как правило, это передний ближний свет. Этот элемент замеряет уровень освещенности и принимает решение о включении или отключении ламп.
Устройство полностью автономно и очень удобно, оно точно знает когда необходимо зажечь свет, например — вы заехали в долинный подземный переезд, сами можете не догадаться о свете, а вот датчик уже через несколько секунд среагирует.
Также это происходит и в сумерках, сами водители, как правило — плохо ориентируются в этом времени суток, а электроника никогда не ошибается.
Что и говорить, машины становятся все более компьютеризированы, уже никого не удивить коробкой – робот, автоматическим поддержанием климата, автоматическим поиском радиостанций и т.д. Если честно — то скоро машины сами смогут ездить без водителя (у GOOGLE) уже есть такие разработки, и думаю это будет на нашем веку. Просто нажал кнопку на смартфоне, ввел координаты, и она за тобой приехала, что-то типа такси.
Датчик света это еще один шаг к электронному управлению машиной, работа по включению фар за вас!
Принцип работы
Как я уже писал это своего рода чувствительный фотоэлемент (с реле), он устанавливается под или на лобовое стекло автомобиля. Этот элемент замеряет освещение рядом с собой и принимает решение о включении или выключении фар, которое в свою очередь поступает в ЭБУ, либо на прямую в систему выключения. При пороговом значении, действия происходят практически мгновенно – обычно задержка 2 – 3 секунды. Вот почему если вы заехали в темный туннель, или подземный гараж, датчик сработает примерно через это время.
Если сказать простым и понятным языком – то это своего рода выключатель, который работает автоматически и замеряет уровень освещенности вокруг себя.
Обычно настройка ведется только на ближний свет фар автомобиля, дальний вам нужно включать самим. Потому как это просто не безопасно, он может ослепить машину, идущую вам на встречу.
Как работает
Если честно, то настроек всего две:
1) Это темный режим суток. Когда фары зажигаются только в темноте.
2) Сумерки. Когда лампы начинают работать при сумерках, когда не так темно.
Также можно настроить «включение-выключение» фар – например только ближний, ближний + противотуманки. Это реально удобно.

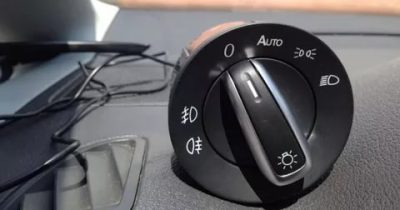

Обычно реализация работы таких датчиков на панели около руля. Если специальный режим «AUTO», а также обычные режимы для ручного включения.
Для активации переводим ручку в AUTO и все, он будет работать согласно заложенным в него настройкам.
Хочется отметить, что в некоторых машинах, применяется система задержки отключения фар. Например, вы заглушили машину в гараже вышли из нее, закрыли дверь, поставили на сигнализацию — а освещение еще работает! Сделано это специально для того чтобы осветить вам дорогу, например вы закрываете гараж ночью – чтобы было видно. После 3 – 5 минут фары автоматически выключатся. Также очень удобная система.
Например у моего друга нет освещения в гараже, и он часто ей пользуется в осенне – зимнее время, когда темнеет рано.
Кстати вот небольшое видео про тот который стоит у меня на автомобиле.
Какие бывают еще?
Нужно отметить, что датчики света, сейчас применяются не только в ближнем свете фар, но и в салоне или например в габаритных огнях грузовиков.
В салоне – он напрямую может регулировать уровень света, зажигать одну или обе лампы салона (спереди и сзади). Также удобно, если на улице светло, то зачем зря жечь лампы!
Специальные габаритные огни применяются в основном для подсветки грузовиков. То есть днем они не работают, даже когда включена подсветка – но стоит стемнеть, весь грузовик начинает светиться. Сделано для безопасности!
Можно ли установить своими руками
ДА конечно можно — вообще без проблем. Если у вас иномарка, в «бедной» комплектации в которой нет датчиков света, то посмотрите их в более «богатых». Если там они присутствуют, то просто вам нужно их купить и самому установить, ну или в крайнем случае на СТО.
Зачастую в панели приборов уже есть место для его крепления. Также, скорее всего вам понадобится другая ручка включения фар, в ней будет присутствовать режим AUTO. Или просто нужно будет сменить декоративную подложку, под ручкой. Как правило, режим также уже заложен.
Поэтому вся установка сводится к покупке датчика – если надо ручки – и подключению в специальную плату. На форумах по вашей модели эту информацию уже сто раз переживали, я в этом уверен.
Если берете машину отечественного производства или авто в котором даже в «высоких» комплектациях нет такого датчика — то тут немного посложнее, вам нужно будет покупать и настраивать еще и плату.
Однако «не так страшен черт как его малюют» — по сути, датчик света это выключатель который размыкает электрическую цепь, которая идет на фары. Именно в разрыв и нужно ставить. Правда придется искать место куда закрепить сам фотоэлемент, однако, это вопрос уже второй.
Лично у меня знакомые ставили на ВАЗ 2110 за пару часов, не спеша. Также на форумах есть много информации по правильной установке и размещению самого фотоэлемента.
Вот такая статья получилась, думаю, теперь вы знаете — что это такое. А на этом буду заканчивать, всем пока – искренне ваш АВТОБЛОГГЕР.
(6 , 4,33 из 5)
Датчик освещенности, как работает, виды устройств, популярные модели, монтаж
В темное время суток необходимо освещение улиц. Ежедневно включать и выключать уличный свет довольно обременительно. Кроме того, постоянная непрерывная работа осветительных приборов расходует немало электроэнергии. От плохой или хорошей погоды, сезона сумерки наступают в разное время. Для рационального расхода электроэнергии и практичности пользования созданы датчики автоматизированного освещения.
Назначение и принцип действия
Названий фотодатчиков существует немало. Но едиными остаются принцип работы и устройство датчиков: с наступлением ночи лампа включается и с рассветом выключается. Как это работает: на устройстве установлены фототранзисторы, фотодиоды и фототиристоры. Чувствительные к свету элементы взаимосвязаны с работой реле. Когда естественное освещение меняется и наступает определенный уровень темноты, срабатывает детектор, контакты реле замыкаются, свет включается, с рассветом происходит обратная реакция.
Основное назначение фотодатчика — это контроль освещенности улиц, дворов, частных владений. Такая система позволяет экономить средства и не беспокоиться о безопасности даже во время отсутствия хозяина. Ведь главный показатель наличия жильца в доме — это свет, и при автоматическом регулировании эффект присутствия будет постоянно.
Виды фотореле
По принципу действия фотореле разделяются на три группы:
- запрограммированное включение;
- оснащенное датчиком срабатывание на движение;
- с таймером.
Разберем отличия
Запрограммированное включение. Наиболее удобная и экономная система. Программируется на определенное время суток, сезон, месяц. Может оснащаться датчиком движения с фотореле. Датчик света будет срабатывать в соответствии с условиями естественного освещения и нахождения в области действия человека, мощность регулируется настройками.
Оснащенное датчиком реакции на движение. Применяется при установке над подъездами, в частных домах, в парках. Лампа включается при приближении человека, что позволяет значительно экономить электроэнергию и продлевает срок эксплуатации ламп.
С таймером. Лампа будет загораться в определенное время суток или с заданной периодичностью.
Система подключения фотореле для уличного освещения бывает внешней или встроенной. При выборе типа важно учитывать множество моментов. На датчики лампы не должен попадать искусственный свет, это спровоцирует некорректную работу устройства. При креплении датчиков на улице важно обеспечить подход для очистки от снега и загрязнений. Кроме автоматического срабатывания, на блоках устанавливаются тумблеры для ручного управления выключением и включением света.
Характеристики и выбор
Нужно учитывать класс защиты и напряжение. Класс защиты лучше выбирать не меньше IP44, это обеспечит надежную защиту устройства от попадания загрязнений меньше 1 мм, плюс в датчик не попадают дождь и снег.
По максимальному напряжению датчики могут быть 220 В или 12 В. Зависит от исходного напряжения тока в сети. Рекомендуется устанавливать с запасом. Также важен температурный режим: фотоэлемент рассчитан на работу при определенных температурах. На коробке указан максимальный режим, в соответствии с регионом и климатическими особенностями подбирается устройство. Также нужно приобретать с запасом, от самой низкой до максимально высокой допустимой температуры, чтобы работающий аппарат не замкнуло.
В некоторых фотореле есть функция настройки для уличного освещения. Таким образом, интенсивность освещения можно настраивать в соответствии с уровнем естественного освещения. Это выгодно для экономии электроэнергии, когда от снега отражается свет и не нужна яркая лампа. Настройки таймера позволяют избегать лишнего включения или отключения, при настройке задержки на несколько секунд датчик не будет срабатывать на проезжающие автомобили.
Обзор популярных моделей
В борьбе за покупателя разные компании выпускают модели датчиков, способные экономить электроэнергию, обеспечивать нужный уровень освещенности и обладать длительным сроком эксплуатации.
Топ-5 популярных моделей
1. «IEK ФР-601». Производитель — Китай. Мощность — 2.2 кВт. Работает от сети 220 В. Уровень защиты — IP 44. Доступная цена.
2. «IEK ФР-602». Производство — Китай. Мощность — 4.4 кВт. Напряжение — 220 В. Уровень защиты — IP 44. Приемлемая стоимость.
3. «Реле и автоматика ФР-7М». Производитель — Россия. Нагрузка — 10 А. Напряжение — 220 В. Уровень защиты — IP 40. Цена выше средней.
4. «Zamel WZM-01/S1». Производство — Польша. Нагрузка — 4 кВт. Напряжение — 220 В. Уровень защиты — IP 20. Высокая цена.
5. «Elektrostandard SNS L 07». Производство — Россия. Нагрузка — 3.5 кВт. Напряжение — 220 В. Уровень защиты — IP 44. Средняя ценовая категория.
Как подключить датчик света для уличного освещения
Схема установки довольно проста. В аппарате находится три провода, у всех производителей разные цвета, но один обязательно красный. Провода: фаза, ноль, питание. Соединяются провода в герметичном распределительном блоке, его можно расположить недалеко от реле, если не планируется подключение более одного устройства. Подробная информация от том, как подключить фотореле, указана в руководстве пользования.
Чтобы экономить электроэнергию, рекомендуется приобрести модель с датчиком движения, лампа будет включена только в момент нахождения рядом человека в темное время суток. Чтобы датчик не срабатывал на все подряд (птицы, собаки, ветки), устанавливается задержка включения на несколько секунд.
Красный провод соединяет светильник и датчик движения. Два других отвечают за фазу и ноль, это указано в инструкции. Светочувствительность настраивается вручную, регулировка расположена на нижней части реле. Настраивать лучше в темное время суток, так можно отрегулировать оптимальный уровень освещения и чувствительность датчиков.
Выбор места установки датчика освещенности
Один из самых важных моментов при установке фотореле для уличного освещения. При выборе места для установки датчика освещенности нужно учитывать несколько фактов: освещение, надежность крепления, доступность. Определиться, где будет находиться короб: в помещении или снаружи.
Для рациональной работы устройства на датчики не должен попадать искусственный свет (окна, фары машин, свет других фонарей). Естественный свет должен попадать беспрепятственно.
Оптимальная высота для установки — 180—200 см. Может быть и выше, но при профилактических работах, уборке, ручном включении потребуется лестница.
Крепление не должно соприкасаться с другими узлами, обязано быть прочным, надежным.
Нередко приходится перемещать устройство по нескольку раз, поэтому сразу не рекомендуется крепить «намертво».
Монтажные работы
Для того чтобы установить датчик освещенности на улице, нужно следовать инструкции. Важно правильно подключить устройство, и для этого:
- обесточить щиток;
- протянуть провод питания к фотореле;
- зачистить провода под клеммы;
- для подключения фотореле в корпусе создать подходящие отверстия;
- все отверстия в корпусе нужно герметизировать, это защитит устройство от попадания влаги и грязи;
- подсоединить устройство согласно инструкции;
- отмерить нужную длину провода для соединения со светильником, зачистить их и присоединить к соответствующим клеммам;
- настроить фотореле вручную;
- закрыть крышку корпуса, включить ток и протестировать работу.
В зависимости от вида устройства схема подключения датчика освещенности может различаться. Монтаж и подключение через выключатель не требуют особых навыков, нужно лишь соблюдать правила безопасности и следовать инструкции.
Настройка датчика освещенности
После завершения всех монтажных работ наступает время настройки. Для этого нужно дождаться того уровня темноты, при котором нужно включение наружного света. Регулировка фотореле для уличного освещения осуществляется вручную. На нижней части реле находится небольшой диск, который отвечает за включение света при определенных условиях. Его нужно покрутить с наступлением темноты, подождать, пока свет включится. Возможно, придется не один раз отрегулировать фотоэлемент и найти оптимальное световое воздействие на него.
Заключение
Выбрать и купить датчик освещенности для включения света на улице — дело непростое. Но современные производители позаботились о создании моделей, подходящих для разных нужд. Для установки освещения в частном доме не нужно, чтобы свет горел всю ночь, достаточно срабатывания от датчика движения. Для освещения городских улиц можно установить освещение, которое будет работать всю ночь. Для охраны объектов подойдет прожектор с датчиком движения.
Что такое датчик света в автомобиле?
Автомобили с развитием технологий становятся все больше укомплектованы всевозможными средствами, повышающими безопасность при движении и комфортабельность. Одним из таких средств является датчик света.
Датчик света в автоматическом режиме производит включение габаритных огней и света фар (ближний) при снижении освещенности. То есть, при наступлении вечера во время движения датчик сам включит габаритные огни авто и ближний свет. Сработает он и при въезде в тоннель, а после выезда из него – отключит фары.
Наличие данного элемента обеспечивает не только комфортабельность – водителю не приходится каждый раз тянуться к клавише включения света, но влияет на безопасность – надобность во включении освещения не отвлекает от дорожной ситуации.
Но в этом скрывается и некий недостаток, который негативно влияет на безопасность. К автоматическому включению света при снижении видимости водители привыкают быстро, и если датчик выйдет из строя, то при наступлении темноты водитель просто не сразу заметит, что освещение не включилось и автомобиль его менее заметен для других участников на дороге.
Принцип работы, устройство
Принцип работы датчика света довольно прост – имеется фотоэлемент, измеряющий освещение вокруг автомобиля, блок управления, обрабатывающий сигнал фотоэлемента, и реле, которое непосредственно производит включение-выключение света.
Обычно фотоэлемент производит замеры в двух зонах – общее освещение вокруг автомобиля и освещение непосредственно перед ним. Это практически полностью исключает ложные срабатывания, к примеру, при движении днем по затененному участку, фотоэлемент не подаст сигнал на включение освещения, а вот при въезде в тоннель – свет обязательно включиться.
Чувствительность датчика обычно можно регулировать, что дает возможность срабатывать ему при определенном снижении степени освещенности. То есть, можно задавать порог срабатывания датчика.
: Датчик света в автомобиле — что это и как работает?
Срабатывание датчика – достаточно быстрое, при снижении освещенности до заданного порога габаритные огни и ближний свет фар включаться уже через 1-2 секунды. А вот отключение выполниться не так быстро – свет отключится по прошествии не менее 6 секунд.
Блок управления обрабатывает сигнал, идущий от фотоэлемента, и при снижении освещенности, он подает команду на включение света на реле. Именно на этом блоке и располагается регулировочный винт, которым задается чувствительность фотоэлемента.
Реле же, входящее конструкцию просто обеспечивает включение фар. Оно подключено к проводке, запитывающей габаритные огни и ближний свет фар.
Многие водители, на авто которых установлено данное устройство, отмечают его положительные качества и удобство.
Виды датчиков света
На данный момент производится множество моделей авто, в комплектацию которых входит датчик света. Причем заводской датчик света работает не всегда, поскольку его можно отключить. Делается это на селекторе включения света. У авто без датчика этот селектор имеет три режима – выключено, включены габаритные огни, и включен свет. У моделей же с датчиком есть еще одно положение – «Auto», и при переводе селектора в данное положение свет включается автоматически, основываясь на данных фотоэлемента.
Рынок автомобильных аксессуаров постоянно расширяется, и если у автовладельца на авто не имеется датчика света, то его можно просто купить и смонтировать на машину. Есть данные устройства – универсальные, которые можно установить на любую машину, но есть и модели, предназначенные для монтажа и использования только на определенных авто.
Отличие между этими устройствами сводится к тому, что у универсальных устройств в комплекте нет селектора включения света с дополнительным положением «Auto», что является его недостатком.
Установка датчика
Рассмотрим, как производится установка датчика света на автомобиль. Для начала разберем монтаж устройства на Volkswagen Polo Sedan. Для этих авто есть датчики с новым селектором, который устанавливается вместо штатного.
Итак, сначала следует выбрать местом для установки фотоэлемента. Некоторые устанавливают его на лобовое стекло за зеркалом заднего вида, другие же размещают его на передней панели возле лобового стекла. При этом важно понимать, что фотоэлемент не должен чем либо прикрыт, иначе его работа будет некорректной.
Далее проводка фотоэлемента прокладывается так, чтобы она не провисала и не попадала в поле зрения, конец ее нужно завести внутрь панели к месту расположения штатного селектора.
Селектор извлекается и от него отсоединяется фишка с проводкой. К новому селектору подключается блок управления фотоэлементом и фишка с проводкой. На этом подключение закончено, и селектор устанавливается на место. Далее производится проверка работоспособности датчика.
: Датчик света на Polo Sedan
Универсальный датчик не имеет селектора, поэтому после его установки будет работать всегда, что не очень удобно. В комплекте у него идет только фотоэлемент, блок управления и реле.
Установка всех элементов производится, как и описано выше – фотоэлемент крепится на стекло, а блок управления и реле заводится под панель. Но врезку в проводку здесь придется выполнять самому. Для этого с датчиком всегда идет схема. Отклоняться от этой схемы не рекомендуется, иначе это может привести перегоранию блока управления.
Чтобы убрать такой недостаток, как постоянная работа датчика, можно в проводку, от которой запитывается блок управления, врезать клавишу включения и вывести ее на панель. Это даст возможность использовать датчик света только при надобности.
Вывод
Это мы рассмотрели только датчик света. Но сейчас уже встречаются и комбинированные приборы, включающие в себя сразу датчик свет и датчик дождя, что позволяет установив только один комплект, оборудовать автомобиль сразу двумя датчиками. Но во время установки и подключения тоже очень важно правильно сделать врезку и запитать прибор. Для этого обязательно нужно следовать схеме.
Напоследок хочется отметить, что датчик света в некоторых странах может оказаться полностью бесполезным. К примеру, в РФ согласно законодательству на всех авто во время движения должен быть обязательно включен ближний свет фар или дневные ходовые огни. Причем гореть они должны и днем, поэтому датчик света в данном случае становиться бесполезным.
В таких случаях лучше автомобиль оснастить автоматическим реле, которые будет самостоятельно включать ближний свет фар после запуска силовой установки.
Как работает датчик дождя на автомобиле: как проверить и отрегулировать
Здравствуйте, дорогие друзья! На многих автомобилях, если взглянуть на комплектацию, часто даже в базовом оснащении идут такие составляющие как датчик света и дождя. Сегодня говорим о последнем. Если быть точнее, то обсудим, как работает датчик дождя, какие функции он выполняет.
Также многие автомобилисты интересуются вопросами о том, как его можно проверить на реальную работоспособность на авто, включить или выключить.
Еще немаловажный момент заключается в распространенных мифах, которые сформировались вокруг этого контроллера. Потому этот вопрос также затронем.
Как это работает
Логично начать с вопроса о том, как работает датчик дождя.
Некоторые почему-то уверены, что контроллер реагирует на влагу, которая попадает на поверхность стекла, и тем самым включает стеклоочистители, то есть дворники, а также заставляет подавать жидкость через форсунки стеклоомывателя.
Но это не так.
В действительности принцип работы совершенно иной. Даже более сложный, можно сказать.
Этот контроллер находится не снаружи, а внутри автомобиля. И логично спросить, как же тогда он может ощущать на себе капли воды. Да никак. На саму влагу он не реагирует.
Датчик реагирует не на воду, а на свет.
В контроллере предусмотрено 2 элемента. Это фотодиод и светодиод.
Задача светодиода заключается в излучении инфракрасного света. Человеческий глаз увидеть его не способен. Зато эти же лучи сопровождают нас в быту и не только. Вспомните хотя бы пульт от телевизора. Принцип тот же.
Инфракрасные излучения попадают на поверхность стекла, частично отражается от этой поверхности, и возвращается обратно. В этот момент его улавливает второй элемент, то есть фотодиод. Он фиксирует количество вернувшегося света.
Если воды на стекле нет, то есть оно сухое, света будет возвращаться много. При намокании количество света заметно уменьшается, чему препятствуют капли. Установив, что стекло покрыто влагой, датчик автоматически запускает стеклоочистители.
Разумеется, эффективность очистки зависит во многом от того, насколько правильно вам удалось выбрать дворники для своего автомобиля.
Проверка на работоспособность
Есть датчики в машине, которые могут включить очистители максимально точно, подав необходимое количество жидкости, а также обеспечив нужную интенсивность работы щеток.
А случается и так, что при сильном дожде контроллер вообще не реагирует на происходящее.
Тут возникает необходимость в проверки работоспособности, а также в регулировке устройства. На этот счет можно дать несколько рекомендаций.
- Если приобретается машина на вторичном рынке, проверку работы лучше выполнить заранее. Замена и ремонт контроллера не самое дешевое удовольствие;
- Когда машина новая, убедитесь, что в выбранной вами комплектации предусматривается наличие такого датчика;
- Для проверки работоспособности нужно запустить мотор, оставить его в работающем состоянии, и переключить коробку в нейтральное положение;
- Далее возьмите обычный пульверизатор с обычной водопроводной водой;
- Воду следует распылить на стекле, где находится искомый тестируемый датчик. Обычно это центр стекла, в районе крепления зеркала заднего вида;
- Выполняйте распыление постепенно, медленно, минимум 20 минут без остановок;
- Если щетки начинают двигаться, то контроллер реагирует на происходящее.
В некоторых случаях работоспособность проверяют путем специальной компьютерной диагностики. Как ни странно, но далеко не всегда это дает точный результат.
Потому обычный пульверизатор с водой станет самым простым, быстрым, но при этом и точным способом проверить, работают ли датчики.
Медленное распыление при тестировании обусловлено тем, что на многих авто такие датчики имеют защиту от ложного реагирования.
Это позволяет не включать щетки стеклоочистителя всякий раз, когда на стекло попадает какая-то влага в небольшом количестве, или не налипнет упавший с дерева листочек.
Регулировка
Даже если датчик работает, это еще не означает, что его функционирование в полной мере устраивает автомобилиста.
Здесь возможно несколько ситуаций, которые случаются на разных автомобилях, будь то:
- на Ладе Приоре;
- на Весте;
- автомобиле Форд Фокус;
- Шкода Октавия А5;
- Ниссан Кашкай;
- Тойота Рав 4;
- Ниссан Альмера;
- Фольксваген Тигуан и пр.
Несмотря на подтвержденную работоспособность, функционирование контроллера может не устраивать по таким причинам:
- Датчик реагирует очень медленно. Все стекло уже в воде, а щетки только начинают работать;
- Запуск стеклоочистителя происходит с малой интенсивностью. Дождь сильный, а щетки ходят с небольшим интервалом. Из-за этого водитель плохо видит дорогу;
- Дворники работают чрезмерно быстро. Осадки незначительные, а щетки при этом ходят, словно сумасшедшие.
Если на лобовом стекле используется качественный антидождь, то это можно как-то частично компенсировать.
Но все же слишком медленная или чрезмерно интенсивная работа щеток может стать проблемой.
Касательно регулировки новости не лучшие. С тем, как настроить работу датчика своими руками, обычно возникают сложности. Для этого требуется специальное оборудование. Без специалистов и техники не разобраться.
Да, водитель может выставить интенсивность вращения щеток с помощью соответствующего регулятора на подрулевом рычаге, отвечающем за стеклоочистители. Но не более того.
Если датчик реагирует медленно или слишком быстро, потребуется отправиться на диагностику. Там уже профессионалы все сделают, войдя в настройки и отрегулировав параметры.
Популярные миры
Напоследок хочется рассказать о нескольких популярных мифах, которые связаны с датчиками дождя на автомобилях.
В них действительно многие продолжают верить. И это может стать проблемой в определенных случаях.
- Датчики дождя только за доплату. В действительности эти контроллеры становятся обязательным условием базовой комплектации во многих странах, поскольку непосредственно связаны с безопасностью. Хотя бывает так, что первая версия авто их не имела, а после того, как состоялся рестайлинг, датчик появился в базовой комплектации. Это просто связано с выполнением автопроизводителем новых требований;
- Контроллер реагирует на падающие капли дождя. Этот вопрос уже разобрали. Нет, он реагирует не на влагу, а на преломленный свет;
- Ночью система не работает. Инфракрасные излучения совершенно никак не зависят от наружного освещения. Руководствуясь этой логикой, ночью пульт от телевизора тоже не работал бы;
- При непосредственной замене стекла датчика уже не будет. Тоже миф. Но условный. Все зависит от конкретного стекла. Большинство современных стекол идут с предусмотренным местом под эту систему;
- В зоне самого датчика на стекле нельзя клеить тонировку. На самом деле можно. Но лучше вырезать под контроллер небольшое отверстие;
- Зимой это бесполезная функция. Если имеется подогрев стекла, то есть снег превращается в воду, тогда функция работает точно так же, как весной, летом и осенью.
Если, помимо датчика дождя, вам хочется узнать кое-что интересное о датчике света, переходите по этой ссылке и читайте довольно познавательный материал.
Думаю, на этом можно заканчивать. Всем спасибо за внимание!
Не забывайте оставлять свои комментарии и задавать вопросы!
Подписывайтесь, рассказывайте о нас своим друзьям и ждите много новых и интересных материалов на нашем сайте!
Как работает датчик света в автомобиле
Датчик света в автомобиле – одна из популярных опций, прочно вошедших в быт автолюбителей за последние годы.
Однако, не все воображают себе, что это – датчик света в машине, и особенности работы этого эргономичного устройства.
Датчик света в автомобиле: что это такое
Принцип действия датчика света либо, как его еще именуют, датчика освещенности, предельно несложен. Когда освещенность около автомобиля падает, и наступают сумерки – электроника, зафиксировав это, машинально включает ближний и габаритные огни свет фар.
Техническая реализация аналогичной автоматики кроме этого предельно несложна. Для этого употребляется фотодиод в качестве датчика и реле, которое замыкает цепь включения освещения , если фотоэлемент не фиксирует достаточного количества света.
— как трудятся датчики дождя и света в автомобиле Фольксваген Поло Седан:
Наряду с этим сам фотодатчик размещается в местах, самый прекрасно освещаемых и менее всего подверженных загрязнениям – в большинстве собственном, под лобовым стеклом автомобиля. Наряду с этим, не обращая внимания на простоту технической реализации, датчики света в машинах показались недавно.
Их преимущества и недочёты
Преимущества датчика света очевидны – водителю не нужно самостоятельно включать освещение при езде ночью. Но подобная схема работы светотехники имеет и два больших недочёта.
Первым из них есть тот факт, что, привыкнув к датчику света, шофер может забывать включать свет днем, как того требуют Правила. Помимо этого, неисправность датчика кроме этого может привести к тому, что автомобиль будет продолжительное время двигаться без внешнего освещения до того момента, как шофер увидит это визуально (а на протяжении сумерек либо пасмурным днем отсутствие внешнего освещения не всегда разумеется для водителя).
Еще одним значительным недочётом датчика света есть его работа на последовательности моделей машин без ключа зажигания. Другими словами, перейдя в непроизвольный режим и забыв о нем, шофер столкнется с тем, что покинутый на стоянке автомобиль может включить фары ночью, что очень плохо скажется на заряде аккумуляторной батареи. Само собой разумеется, многие современные автомобили имеют защиту от аналогичного несанкционированного срабатывания, но ее наличие зависит от конкретной модели авто, и об этом постоянно следует не забывать.
Датчик света в автомобиле собственными руками
Многие обладатели авто задаются вопросом, вероятно ли сделать датчик света в автомобиле собственными руками при условии, что он отсутствует в стандартной комплектации автомобиля. Подобная доработка в полной мере вероятна, и в продаже возможно найти уже готовые наборы, каковые возможно легко установить при наличии определённых навыках и комплектной инструкции работы с автомобильной электрикой.
— датчик света в автомобиле Nexia:
Кроме этого существует вариант более сложный – самостоятельно при наличии соответствующих электротехнических подробностей воспроизвести схему датчика освещенности. Наряду с этим в качестве фоточувствительного элемента возможно применять «солнечную батарею», другими словами, фотоэлемент, от некоторых бытовых устройств (калькулятора, садового светильника и т.д.).
Кроме этого в роли фотодатчика может выступить простой диод от ветхого электрооборудования, у которого направляться бережно спилить верхнюю часть корпуса. Кремний в диода при таких условиях будет трудиться в качестве фотоэлемента. Само собой, потребуется и реле, которое будет замыкать электрическую цепь при понижении уровня освещенности.
Итоги
Как видим, датчик освещенности в автомобиле есть достаточно нужной опцией. Но, как и каждая автоматика, она только оказывает помощь водителю, но не может служить панацеей во всех жизненных обстановках, имея недостатки и свои особенности. направляться не забывать, что никакая автоматизация не может заменить человека, и лишь ответственность и внимание водителя за рулем возможно гарантией безопасности в поездке.
Будет ли приложение Убер такси таким же популярным у нас как и во всем мире — продемонстрирует время.
Рекомендуем прочесть статью про сумку-холодильник для дальних поездок.
— как трудится датчик света в автомобиле Фольксваген Поло Седан:
Статьи как раз той тематики,которой Вы интересуетесь:
- Что такое датчик света в автомобиле?Автоаксессуары Машины с развитием разработок становятся все больше укомплектованы всевозможными средствами, повышающими безопасность при перемещении и комфортабельность. Одним из таких средств…
- Езда на автомобиле ночьюМногие, кто имеет водительский стаж, знают как страшно ездить по ночам. По статистике 50% всех ДТП случаются как раз ночью, кроме того без оглядки на то, что по ночам водителей на дорогах в…
- Датчик детонации двигателя автомобиля и его назначениеуход и Обслуживание за автомобилем Главным условием оптимальной работы двигателя автомобиля есть обычное сгорание топливовоздушной смеси в цилиндрах мотора. А это зависит от двух…
- В приятелях со своим автомобилемС каждым днем на дорогах появляется все больше новых автовладельцев. Жизнь современного человека стала неосуществимой без личного автомобиля, на котором возможно комфортно и скоро добраться до…
- Как выбрать парктроник для собственного автомобиляАвтоаксессуары на данный момент, возможно, не осталось ни одного автолюбителя, не убедившегося в пользе установки парктроника. Кроме того если вы нашли парковочную площадку, в нее еще необходимо бережно…
Что такое датчик света в автомобиле? Принцип работы датчика освещения в машине?
Сегодня автомобиль – это не просто средство передвижения, это вещь, к которой предъявляется все больше и больше требований. Водителя уже не удивишь наличием всевозможных устройств в авто. Скорее, удивишь их отсутствием. Некоторые из современных технических устройств значительно упрощают жизнь владельца транспорта.
Так, например, определенно нужное для современного автомобилиста устройство – датчик света, он же датчик освещения автомобиля. Он фиксирует недостаточную внешнюю освещенность и исправляет это без вмешательства водителя.
Девайс позволяет сделать автоматизированным процесс включения и выключения ближнего света, а также габаритных огней в случаях, когда на улице становится слишком темно.

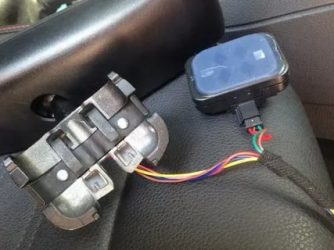

Как работает датчик света на автомобиле
Устройство само определяет, что видимость стала недостаточной и без вмешательства человека включает дополнительное освещение.
При этом, Вы можете не переживать, что включится слишком яркий свет и это приведет к неприятным последствиям. У каждого датчика в настройках есть определенные параметры недостатка освещенности.
Так, в случаях определенного уровня недостаточности освещенности ваш авто самостоятельно зажжет габариты, а для того, чтобы включился ближний свет, необходимы другие внешние условия. Поэтому Вы можете не переживать о том, что система что-то перепутает и сработает не то освещение, которое вам нужно.
Конечно, это устройство, на первый взгляд, лишь незначительно снижает нагрузку на водителя, но именно из таких мелких мелочей и складывается, в целом, управление машиной.
Стоит отметить, что автомобильный датчик света срабатывает очень быстро, практически моментально. Поэтому вам не придется ждать, пока он загорится, если на вашем пути появился темный тоннель. Свет, в таком случае, загорится уже через одну, максимум две секунды.
В конечном итоге такое небольшое и очень узкоспециальное устройство, позволяет сделать процесс вождения намного безопаснее, поскольку водителю не придется отвлекаться. Концентрация водителя во время вождения останется на более высоком уровне.
Датчик света в машине не только самостоятельно включает фары, а также самостоятельно отключает лишний свет, если освещение на улице стало достаточным для безопасности дорожного движения. Это значит, что, если Вы внезапно из темного участка выедете на более освещенный участок дороги, то Вы не оставите случайно включенными фары.
Этот девайс особенно пригодится тем, кто часто передвигается на дальние расстояния. Если за время вашего пути солнце успевает сесть, а затем снова встать, а на дороге попадается множество тоннелей, то такое устройство значительно упростит процесс вождения и сделает передвижение более простым, приятным и безопасным.
А, если после долгого пути Вы попробуете случайно оставить ваш автомобиль со включенными фарами, то датчик отреагирует на это и выключит их.
Кроме того, есть также аналогичные датчики освещения, но только для салона автомобиля. Это устройство не упрощает дорожное движение, но делает жизнь автомобилиста приятнее.
Автоматическое включение света в салоне автомобиля при помощи датчика освещения
Как только Вы установите датчик света на машину, то сразу почувствуете, что ваш авто теперь заботится о Вас. Если вам приходится подолгу сидеть в салоне и ждать кого-то, то автомобиль сам зажжет свет, когда станет темнеть. Вы сможете спокойно читать любимую книгу и не переживать, что случайно зачитаетесь, не заметите, как потемнеет и ваши глаза устанут. Машина позаботится об этом и сама включит свет в нужный момент.
Во многих современных автомобилях датчики света устанавливаются еще на заводе. Вам очень повезло, если такое устройство было в вашей комплектации. Однако не во всех комплектациях они есть. Как правило, световые датчики идут только в достаточно дорогих моделях автомобилей. Вы легко можете докупить его самостоятельно, если в вашей машине не было установлено это устройство.
Цена этого приятного девайса не велика, а установка датчика света не является большой сложностью. Но, заплатив один раз за такое важное и нужное устройство, Вы в дальнейшем сможете забыть о постоянном включении и выключении фар и освещения в салоне авто.
После приобретения Вы можете настроить новое устройство индивидуально под себя и свои требования.
Конечно, каждому водителю нужно самостоятельно решать, нужен ли конкретно ему автомобильный датчик включения освещения. Но, если Вы заботитесь о безопасности и хотите сделать вождение машины более комфортным, то вам стоит задуматься о приобретении этого устройства.
Машина сама будет заботиться о вас, включая свет, как только в этом действительно появится необходимость. Вероятность, что Вы попадете в ДТП из-за того, что вовремя не включили свет, сократится. А ваши глаза всегда будут находится в комфортном освещении.
