Как правильно пользоваться климат контролем в автомобиле?

Как устроен кондиционер и чем грозит его включение зимой?

19 декабря 2016 года

Кроме обеспечения комфортной температуры в салоне летом кондиционер также подсушивает воздух. Это помогает эффективно бороться с запотеванием стекол круглый год, поэтому он востребован даже зимой. Однако в зависимости от температуры за бортом система управления может запретить включение компрессора кондиционера. В этом вопросе бал правят законы физики и защитные функции электроники.

Автомобильный кондиционер способен работать и зимой. Главное, чтобы за бортом было не очень холодно.Автомобильный кондиционер способен работать и зимой. Главное, чтобы за бортом было не очень холодно.

Физика процесса

Работа любого кондиционера (в том числе и обычного холодильника) основана на переходе хладагента (фреона), циркулирующего по системе, из газообразного состояния в жидкое, и наоборот. Именно эти изменения агрегатного состояния и обеспечивают поглощение и выделение большого количества тепла (тепловой энергии).

Схема системы кондиционирования воздуха с расширительным клапаном: 1 — компрессор; 2 — конденсор (наружный радиатор); 3 — сброс теплоты в атмосферу; 4 — ресивер-осушитель; 5 — расширительный клапан; 6 — теплота из салона автомобиля; 7 — испаритель (салонный радиатор).Схема системы кондиционирования воздуха с расширительным клапаном: 1 — компрессор; 2 — конденсор (наружный радиатор); 3 — сброс теплоты в атмосферу; 4 — ресивер-осушитель; 5 — расширительный клапан; 6 — теплота из салона автомобиля; 7 — испаритель (салонный радиатор).

Фреон поступает в салонный радиатор (испаритель) в жидком состоянии и при низкой температуре. Через соты теплообменника он активно поглощает тепло из воздуха, попутно подсушивая его, и закипает, полностью превращаясь в газ. Во внешнем радиаторе системы (конденсоре) он отдает эту энергию в окружающую среду, снова превращаясь в жидкость.

Попадание жидкого фреона в компрессор кондиционера приводит к его смерти. Это сродни гидроудару в двигателе внутреннего сгорания.Попадание жидкого фреона в компрессор кондиционера приводит к его смерти. Это сродни гидроудару в двигателе внутреннего сгорания.

Полное испарение фреона критически важно для здоровья компрессора, который обеспечивает его циркуляцию по системе. Попадание в него даже малого объема жидкого хладагента будет фатальным. Поэтому в систему управления включены различные контролирующие датчики, чтобы исключить такой риск.

На основании их показаний электроника может принудительно отключить компрессор при работе или вообще запретить его активацию.

Переменные

Сейчас в подавляющем большинстве автомобильных кондиционеров используют фреон R134a. При атмосферном давлении он начинает кипеть уже при —26°C. Но в системе кондиционирования он находится под избыточным давлением. Соответственно, температура его кипения будет уже выше.

Читайте также:

Раздельный климат контроль что это?

Переход в газообразное состояние в испарителе возможно примерно при 0°C. В зимний период часто бывает так, что фреону попросту недостаточно тепла от воздуха в салоне, чтобы превратиться в газ. За этим пристально следит датчик температуры окружающей среды и дополнительный сенсор климат-контроля в салоне.

Поэтому при определенных условиях за бортом система управления запретит включение компрессора кондиционера.

Состояние хладагента в кондиционере: А…B — сжатие в компрессоре; B…C — охлаждение в конденсоре; C…D — процессы в расширительном клапане или нерегулируемом дросселе; D…A — процессы в испарителе, переход жидкого хладагента в газ. Кривая линия — граница между жидкостью и газом.Состояние хладагента в кондиционере: А…B — сжатие в компрессоре; B…C — охлаждение в конденсоре; C…D — процессы в расширительном клапане или нерегулируемом дросселе; D…A — процессы в испарителе, переход жидкого хладагента в газ. Кривая линия — граница между жидкостью и газом.

За давлением в системе кондиционирования следит комбинированный датчик. При слишком низком или высоком давлении включение компрессора будет запрещено, дабы исключить риск повреждений. Это сделано для того, чтобы система не активировалась, к примеру, когда в ней будет недостаточно фреона.

Важный момент: когда кондиционер работает, давление фреона перед компрессором обычно составляет около 3 бар, а после компрессора — примерно 14 бар. Спустя небольшое время после его остановки показатели сравниваются. При 20°C это давление составляет около 5–6 бар, а вот при 0°C оно падает до 2 бар.

И на некоторых моделях машин этого достаточно, чтобы система управления заблокировала включение компрессора.

В зависимости от конкретной модели автомобиля датчики давления и температуры обладают разным приоритетом. К примеру, на многих машинах блок управления ориентируется на показания наружного температурного сенсора. Если машина заехала в отапливаемый гараж с мороза, то даже когда давление в системе физически поднимется до рабочего диапазона, электронным «мозгам» потребуется еще немного времени на то, чтобы осознать реальное, а не сиюминутное изменение условий окружающей среды и дать добро на включение компрессора.

Датчик температуры наружного воздуха обычно крепят перед радиаторами системы охлаждения двигателя в районе нижней решетки в бампере. Летом в пробках он может завышать показания, если стоит слишком близко к теплообменникам, а зимой, наоборот, занижать, если ниша забилась снегом.Датчик температуры наружного воздуха обычно крепят перед радиаторами системы охлаждения двигателя в районе нижней решетки в бампере.

Летом в пробках он может завышать показания, если стоит слишком близко к теплообменникам, а зимой, наоборот, занижать, если ниша забилась снегом.

Главный вывод: зимой можно смело пользоваться кондиционером. Это никоим образом не сказывается на ресурсе его элементов. Вопрос лишь в том, одобрит ли это система управления конкретного автомобиля, которую обучили перестраховываться.

Читайте также:

Двухзонный климат контроль что это?

На каких-то автомобилях компрессор кондиционера включится и при отрицательной температуре за бортом (немногим ниже нуля). А, к примеру, на некоторых Фордах он откажется работать, когда на приборном щитке загорится «снежинка» (падение температуры ниже 3°C). Тут уж все зависит от программного обеспечения и конструкции системы кондиционирования конкретного автомобиля, то есть ее рабочих характеристик.

К слову, сервисмены рекомендуют регулярно включать кондиционер в зимний период, чтобы снизить риск закисания прижимной металлической пластины муфты включения компрессора.

Система защиты кондиционера очень надежна. Она опирается на показания нескольких датчиков и имеет различные страховочные алгоритмы. В целом, мало известно о реальных фактах включения компрессора при неблагоприятных условиях. Но если по какой-то причине это все же произойдет и в него попадет жидкий фреон, то смерть его будет скоропостижной, остальные элементы системы это не затронет.

из архива автора

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Климат контроль или кондиционер?

Сегодня все типы автомобилей оборудуются специальными устройствами, обеспечивающими в салоне благоприятный для водителя и пассажиров микроклимат. Это оборудование известно в мире авто под названием «климат контроль». Современные системы, создающие «погоду» в салоне автомобиля, представляют собой электронный комплекс, управляющий работой обогревателя, вентилятора, кондиционера и системы подачи и распределения воздуха.

Демонстрация работы климат контроля в салоне автомобиля. В данном случае но четырехзонный.

В недавнем прошлом весь климат в кабине создавался одной только «печкой», температура обогрева которой и сила наддува регулировались вручную, и использовалась она только в зимнее время. Летом обходились открыванием окон и форточек. Технический прогресс и рост благосостояния населения внёс весомый вклад в развитие систем обеспечения комфорта в управлении автомашин. Если раньше оборудованием климат контроля оснащались только эксклюзивные или престижные модели класса «премиум», то сегодня такое оборудование стало штатным для всех типов авто.

Читайте также:

Климатическая система в автомобиле что это?

Однако в зависимости от класса машин система обеспечения климата в салоне имеет существенные различия в принципе работы, комплектации и функциональных возможностях. Нынешние продвинутые климатические системы автомобилей в большой степени автоматизированы. Они включают в себя электронный блок управления климат контролем, который с помощью датчиков, расположенных в разных местах салона, контролирует и регулирует работу кондиционера, обогревателя и фильтрующих элементов.

перед подачей в салон горячий и холодный воздух смешиваются до нужной температуры

Интеллектуальная система учитывает даже температуру наружного воздуха и уровень солнечной радиации. Изменением направления воздушного потока по разным зонам система контроля обеспечивает равномерное распределение тепла и холода по всему объёму, предупреждая простудные заболевания при долгом нахождении в салоне. Основным достоинством такой сложной системы является то, что она не сразу подаёт нагретый и охлаждённый воздух от двигателя и кондиционера в салон, а смешивает их в воздуховодах и распределяет полученную воздушную смесь по салону.

Таким образом, поддержание установленной температуры воздуха в салоне обеспечивается регулированием потока охлаждённого или нагретого воздуха, образующих смесь, и объёма поступающей в салон воздушной смеси. Это достигается использованием различных воздушных заслонок в воздуховодах, изменение положения которых приводит к изменению горячего, холодного и смешанного воздушного потока. Регулироваться положение этих заслонок может автоматически от блока управления климат контролем по сигналам датчиков или вручную.

Что лучше – климат контроль или кондиционер?

Большинство новичков из числа автовладельцев часто не различают устройство управления обычного кондиционера от системы управления контроля климата. Тем самым путают эти понятия, которые имеют принципиальные отличия. Изучая работу климат контроля или кондиционера, можно убедиться, что продвинутая интеллектуальная климатическая система имеет ряд преимуществ перед обычным кондиционером:

автоматически регулирует и поддерживает установленную водителем температуру в салоне;
безопасность для здоровья пассажиров обеспечивается селективной направленностью воздушного потока;
производит регулировку не только температуры, но и влажности, предотвращая запотевание стёкол и устраняя духоту в салоне;
возможность включения дополнительных функций, например, включение рециркуляции воздуха без забора снаружи, когда он задымлён, или включение освежителя, ароматизирующего воздух.

Выбирая климат контроль или кондиционер, следует учесть, что климатическая система – это дорогая и сложная система, обеспечивающая больший комфорт внутри автомобиля и применяется он практически независимо от сезона. А кондиционер стоит дешевле, более простой в устройстве и в работе, быстрее охлаждает салон, но используется в основном только летом. Длительное его использование может привести к простудным заболеваниям.

: Kia Sportage 3 Самодиагностика и корректировка климат контроля

Принцип смешивания различных порций потока холодного и горячего воздуха, положенный в основу работы климат контроля и используемый для обеспечения постоянной температуры в салоне, позволяет конструкторам наращивать функциональные возможности системы для повышения комфортных условий нахождения внутри машины. Таким способом была организована полностью автономная система обеспечения микроклимата в салоне вне зависимости от внешних погодных условий. Она может:

быстро осушить воздух в кабине в дождливую и холодную погоду, чтобы удалить запотевание стёкол;
очистить воздух салона от пыли и дыма в знойном и загазованном городе;
дать возможность телу постепенно адаптироваться к прохладе при посадке в салон авто;
работать без забора воздуха снаружи.

Простейшая схема климатического контроля построена по принципу обеспечения одинаковой температуры во всём пространстве салона. Такая схема называется однозонной системой обеспечения микроклимата. Существуют более сложные схемы 2-х, 3-х и 4-х зонных систем контроля климата, в которых контроль обеспечивается по отдельным зонам.

Двухзонный климат контроль, его особенности

Читайте также:

Как убрать завоздушенность системы отопления в машине?

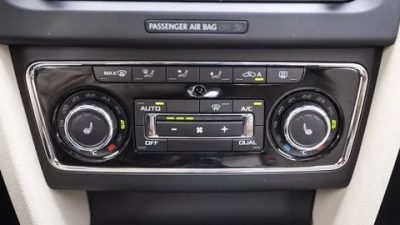

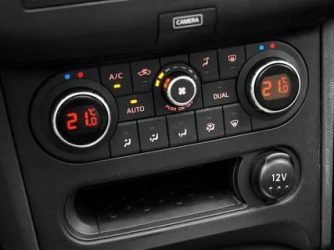

Двухзонный климат контроль. Водитель и передний пассажир могут выставить свою температуру

Многозонный контроль климата представляет собой систему обеспечения и поддержания разной температуры по зонам – посадочным местам. Наиболее распространённая среди них схема – это система двух зонного климат контроля. В этой схеме имеется возможность установки разной температуры в зоне водительского кресла и в зоне переднего пассажира. Особенностью такой системы является наличие ограничения на максимальную разность температур между соседними зонами контроля. Она обычно небольшая и не превышает 60С. Это значит, что если водитель поставил у себя 30 градусов, то пассажир не сможет выставить у себя меньше 24 градусов.

Трехзонный климат контроль — к двух передним счастливчикам присоединяется третий на заднем сидение

Трёхзонный вариант обеспечения микроклимата позволяет устанавливать различные температуры в трёх зонах:

в зоне водителя;
в зоне переднего пассажира;
в зоне задних сидений.

Четырёхзонный вариант позволяет устанавливать в зоне каждого сиденья свою отличную температуру. Учитывая, что личная машина редко загружается в полном объёме, 3-х и 4-х зонные системы контроля в большинстве случаев не используются по полной программе и являются избыточными. В этих вариантах контроля климата существуют такие же ограничения по градиенту температуры между соседними зонами, как в двухзонном климат контроле. Многозонные системы требуют большего количества воздуховодов, заслонок и датчиков, управляемых отдельным контроллером.

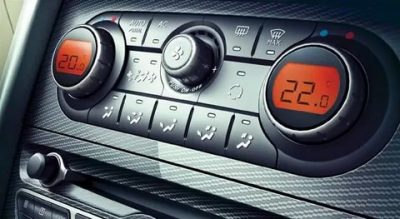

Блок управления климат контролем, режимы работы системы

Управление сложной системой контроля климата осуществляется с довольно простой панели, которая оборудована интуитивно понятными органами. Для того чтобы разобраться с их назначением, даже не нужно заглядывать в инструкцию по эксплуатации автомобиля. Существует ручной и автоматический режим работы контроля климата. Использование ручного режима подразумевает знание всех тонкостей работы оборудования системы. Неправильные действия с органами управления приводят к сокращению срока службы оборудования.

: Как работает климат контроль в автомобиле?

В этом режиме можно вручную регулировать обороты вентилятора, охлаждение и обогрев воздуха, поступление воздуха в салон. Преимущественно ручной режим используется тогда, когда надо быстро нагреть или охладить воздух в кабине. Автоматический режим работы используется в процессе продолжительной поездки. Для этого водитель должен только включить систему и выставить необходимую температуру. Все процедуры по регулировке заслонок, распределению потоков и их напора производятся системой автоматически под управлением электронного чипа.

Многие автолюбители не используют автоматический режим лишь по той причине, что вентилятор издаёт много шума. Однако это характерно только для начального этапа работы системы, когда она интенсивно нагоняет нужный температурный режим и вентилятор работает с полной нагрузкой. В последующем при достижении контрольной температуры воздуха система и вентилятор переходят на режим слежения, где шумы работающей системы практически не различимы на общем шумовом фоне.

Нужно иметь в виду, что в автоматическом режиме, который включается с помощью кнопки Auto, насос кондиционера продолжает работать независимо от температуры наружного воздуха. Если на улице прохладно и вы хотите сэкономить бензин, то можно перейти на ручной режим работы.

Климат контроль в автомобиле, устройство, принцип работы системы климат контроля

Климат контроль в автомобиле, в плане повышения комфортности поездки, играет одну из важных ролей. И если раньше климат контроль в автомобиле был своеобразной роскошью, то сейчас данная функция доступна в большинстве современных машинах.

С чего все начиналось

Раньше было все очень просто, открыл окно, включил печку или наоборот обдув салона холодным воздухом, вот и весь климат контроль с уровнем комфортности которого приходилось мириться всем пассажирам.

Но, как обычно бывает, кому-то становится жарко, кому-то холодно, сильно дует или наоборот душно, а слова «закрой окно, дует и очень шумно» знакомы многим водителям.

Поэтому в появлении климат контроля автомобиля ничего удивительного нет, ведь комфортность поездки, особенно продолжительной, в значительной мере влияет и на ее безопасность.

Работа и устройство климат контроля

Работа климат контроля в автомобиле основана на кондиционировании воздуха, которое происходит с помощью кондиционера, благодаря чему в салоне машины поддерживается заданная температура воздуха. Также не стоит забывать и про радиатор отопителя, который во всем этом процессе тоже играет не малую роль.

Функционирование оборудования основано на работе устройств вентиляции, отопления, кондиционирования. Все это управляется с помощью единой системы управления.

При этом не нужно забывать, что каждое из выше перечисленных устройств тоже состоит из нескольких элементов.

К примеру, в состав оборудования кондиционирования автомобиля входят: компрессора, ресивера, испарителя, конденсатора.

Если вышли из строя устройства кондиционирования, то полезной будет статья неисправности автомобильного кондиционера, способы их устранения.

В состав отопления входит радиатор отопителя, а в вентиляцию — вентилятор приточного воздуха.

Система климат-контроля в автомобиле может быть простой и сложной.

Функционал сложных систем не заканчивается на обычном охлаждении воздуха, хотя во многих климат контролях предусмотрено изменение уровня температуры воздуха как у пассажиров, так и у водителя в отдельности.

В некоторых дорогих иномарках благодаря климат-контролю стало возможным даже изменять степень освещенности салона солнечным светом, что очень удобно при поездках в летнюю солнечную погоду.

Появление такого функционала в современных авто произвело фурор среди покупателей машин, ведь в салоне стало возможным создать свой микроклимат, который будет поддерживаться автоматически во время всей поездки.

Типы систем климат контроля

Каждый производитель автомобилей стремится выделится среди конкурентов и предлагает своим покупателям климат контроль с различными интересными возможностями.

Но одно их объединяет, это типы систем, которые бывают:

Однозонными (на весь салон);
Двухзонными (водитель, пассажир справа);
Трехзонными (водитель, пассажир справа, задние сидения);
Четырехзоными (для водителя и каждого пассажира в отдельности).

Все это стало возможным благодаря внедрению современной электроники.

Управление климат контролем

Управление поддержкой нужного микроклимата в салоне осуществляется с помощью специальных устройств:

Блока управления;
Исполнительные устройства (заслонки, электродвигателя);
Входные датчики.

Блок управления

Блок управления электронный, благодаря чему получаемая от датчиков информация мгновенно обрабатывается с помощью специальной программы в автоматическом режиме, создает и передает команды на исполнительные устройства.

Датчики

К датчикам относятся:

Фотодиоды – определяют уровень внешней освещенности;
Входной температурный датчик (наружный) – определяют показатели внешней температуры воздуха, крепится за передним бампером авто;
Выходные температурные датчики – определяют температуру внутри салона;
Датчики, определяющие температуру испарителя;
Датчики давления в системе кондиционирования;
Потенциометры заслонок;
Датчик солнца;
Датчик положения солнца.

Принцип работы всех указанных датчиков основан на преобразовании снятых физических параметров в электрические сигналы, которые поступают в электронный блок управления.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Принцип работы термостата, схемы

Наружный датчик

Как уже отмечалось, он крепится за передним бамперов машины. Благодаря ему блок управления определяет на сколько существует разница в температурах внешней и в салоне. Соответственно, поступают нужные команды, чтобы либо нагреть воздух в салоне, либо охладить его.

Датчик солнца

Устанавливается он в недорогих климат контролях на лобовое стекло. Благодаря ему определяется степень яркости солнца и повышает интенсивность своей работы или уменьшает.

Датчик положения солнца

Устанавливается в более дорогих климат контролях. Благодаря датчику определяется с кокой стороны машины солнце и, соответственно, на эту сторону салона будет воздействовать более эффективно.

Данный датчик устанавливается от 2 – х зонных и более систем.

Конструктивно, количество выходных датчиков, на конкретной модели авто может быть разным, все зависит от типа климат контроля (смотрите выше).

Для однозонной системы свойственен один датчик, для двухзонной два (слева у водителя и справа у пассажира). Для трехзонной — датчики устанавливаются у водителя, пассажира справа и сзади. Для четырехзонной, соответственно, четыре внутренних датчика.

Потенциометры заслонок регулируют угол наклона воздушных заслонок в автоматическом режиме, перераспределяя воздух по салону машины (про заслонки читайте ниже).

Исполнительные устройства

К исполнительным устройствам относятся механические или электрические приводы и электродвигатель вентилятора.

Управление исполнительными устройствами осуществляется через блок управления, от которого поступают соответствующие сигналы.

Заслонки

На первый взгляд важность заслонок в климат контроле не просматривается, но это только на первый взгляд.

Если углубится в эту тему, то начинаешь понимать, что без заслонок и правильной их работы эффективность функционирования всего климат контроля сводится к нулю.

И вот почему.

Заслонок может быть несколько типов и все они делятся по назначению:

Центральная заслонка;
Заслонка рециркуляции;
Приточного воздуха;
Для оттаивания стекол;
В системах от 2 – х и более зон – температурного регулирования.

Даже из их названия видно, что работа заслонок играет важную роль в правильном функционировании климат контроля.

Как все работает

Выставление нужных режимов работы происходит с помощью специальных регуляторов, которые размещены на панели приборов.

Вращая регулятор, водитель задает нужный алгоритм работы программы в блоке управления.

Обрабатывание электрических сигналов, поступающих от входных датчиков, происходит в соответствии с заданными параметрами работы программы.

После обработки всех полученных данных, поступают команды управления на нужные в данный момент исполнительные устройства.

Все выставленные значения температуры в салоне, а это в пределах от 16 до 30 0С, поддерживаются в автоматическом режиме.

При необходимости радиатор отопителя нагревает воздух, а кондиционер его охлаждает удаляя при это влагу.

Центральна заслонка регулирует нагрев воздуха за счет смешивания холодного и горячего потоков.

Полезные советы

В некоторых малолитражных авто с небольшим салоном предлагают двухзонные системы климат контроля. Эффективность работы такой системы минимальна, так как в маленьком пространстве установить разные микроклиматы не возможно.

Вы просто переплатите за функцию, которая не будет работать.

Чем больше салон машины, тем становиться более рациональным использование в нем двухзонных и более типов климат контроля.

Режим рециркуляции.

Часто им пользоваться не рекомендуется, без включенного режима охлаждения. Нюанс заключается в том, что человек при дыхании выделяет влагу, и если не придерживаться указанной выше рекомендации, влага будет конденсироваться на испарителе.

Это приведет к не хорошим запахам в салоне и быстрому образованию на испарителе различных вредных микробактерий.

Не говоря уже про то, что просто будут потеть стекла.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Книга ремонт и эксплуатация автомобиля

Окна.

При работе климат контроля в автомобиле запрещено открывать окна и люки. Датчики начнут снимать совершенно другие показатели, а это приведет к сбою в работе всей системы.

Тогда смысл наличия такого дорогостоящего оборудования может потерять значение.

ВИДЕО — как работает климат контроль в автомобиле от Vladislav Tarassov.

5 плюсов системы климат контроля в автомобиле

Комфорт в салоне иномарки в любое время года обеспечивает система климат контроль. Все функции приводятся в действие при помощи ЭБУ. Назначение климат контроля в постоянном поддержании оптимальной температуры в салоне и регулирование уровня влажности воздуха. Конечно, регулировать влажность и температуру можно и самостоятельно, но это неудобно.

Особенности системы

Климат контроль в автомобиле – это специальная система, необходимая для поддержания оптимальных параметров влажности и температуры, заданных пользователей. Она имеет отличительные черты:

ее общепринятой аббревиатурой является HVAC;
система состоит из кондиционера, элементов отопления, фильтров воздуха и многочисленных датчиков солнца, ветра, дождя и т.д.;
она подает тепло в холодное время года и холодный воздух летом;
загрязненный воздух, поступающий с улицы, очищается автоматически запускаемым режимом рециркуляции;
самостоятельный выбор температуры пользователем в диапазоне 16-30°.

После поступления необходимой информации в блок управления климат контролем начинается главный процесс. Параметры воздуха поддерживаются автоматически, поэтому не нужно настраивать температурные показатели и постоянно нарушать концентрацию своего внимания. При необходимости систему климат контроля можно отключить на некоторое время.

Виды устройства (однозонный/двухзонный)

Климат контроль в автомобиле распределяется в конкретных местах. Притом есть модели, при которых регулировка воздушных параметров производится только водителем или одновременно водителем и пассажиром. Это позволяет разделять систему на виды.

Так, встречается однозонный климат контроль в автомобиле – температуру и влажность выбирает только хозяин авто. Что такое однозонный климат контроль? В таком случае устройство устанавливается на дверь водителя. Существует также климат контроль двухзонный – режимы могут регулировать водитель и пассажир переднего сидения. Устройство монтируется на обе передние двери.

Климат многозонный (трехзонный и четырехзонный) обеспечивает доступ к настройкам всем пассажирам. Его устанавливают на все двери в автомобиле или на переднюю панель. При этом параметры воздуха меняются не во всем автомобиле, а только в радиусе 30 см от системы.

Составные части

Система климат контроля автомобиля состоит из климатической установки и управления при помощи электронных датчиков. Система климат контроля также включает и ряд иных, не менее важных элементов:

подача воздуха низкой и высокой температуры;
обогрев и контроль вентиляционных потоков;
приточная вентиляция с фильтрацией;
дополнительный кондиционер, состоящий из конденсатора, испарителя, регулятора колебания давления (ресивер) и компрессора.

Всеми этими процессами управляет специальное устройство климат контроля автомобиля, состоящий из датчика внешней информации, ЭБУ, а также механизмов, приводящие в действие все необходимые датчики.

Благодаря этому становится возможным электронное автоматическое управление. Основное направление всех вышеперечисленных элементов — настройка правильного и желаемого температурного режима и его автоматизации. За счет этого пользователь не прилагает усилий для контроля воздушных параметров.

Правила эксплуатации климат котроля

Правильная регулировка климат контроля в салоне иномарки или отечественного автомобиля позволит решить ряд задач. Так, можно быстро и легко установить желаемую температуру, после чего должна включиться внутренняя циркуляция воздушных потоков. Необходимо уметь правильно пользоваться климат контролем зимой и летом. За счет этого система контроля климата будет функционировать намного дольше.

В процессе эксплуатации им учитываются определенные моменты:

«холостой» режим охлаждения приведет к быстрому запотеванию окон;
используя климат контроль летом, перед запуском необходимо проветрить автомобиль, открыв все двери и окна. Это позволит быстрее охладить салон машины, за счет чего система будет работать в более умеренном режиме, без нагрузки;
после выставления температуры в рециркуляционном режиме на полную мощность все окна и двери требует закрыть;
в процессе движения не рекомендуется открывать окна, чтобы показывания датчиков не сбивались. В результате этого опция начнет работать с высокой нагрузкой, из-за чего система может выйти из строя.

Следует помнить, что эксплуатация климат контроля в транспортном средстве способствует увеличению расхода топлива, особенно, при движении в городе или в пробках. Поэтому можно его настроить так, чтобы он работал не постоянно, а с периодичностью: 20 минут работает – 10 нет.

Регулировка климат контроля полностью подвластна хозяину авто. Достаточно лишь стереть программные установки и записать новые. Все параметры температуры и проветривания задаются вручную. При зажигании память устройства позволяет активизировать ранее установленные владельцем алгоритмы вентилирования, обогрева и кондиционирования.

Процесс управления блоком (панель, установка)

Блок управления климат контролем – это главная деталь климатического устройства машины. На правильность его работы влияют все активные сенсоры и датчики.

Правильное функционирование управляющего механизма зависит и от работы других систем. Блок испарителя с отопителем позволяет быстро достичь необходимого уровня климата. Режим воздушной рециркуляции обеспечивает правильную скорость нагревания и охлаждения. Автоматический блок управления поддерживает оптимальную температуру.

Водитель и пассажир не участвует в процессе управления. Автоматика все сделает самостоятельно. Специальные обозначения системы климат контроля позволяют направить воздух в нужном направлении. Так, можно например, отдельно создать напольный климат контроль, выбрав область только ног, либо комбинируя это направление с лицом или стеклом.

Как пользоваться и ухаживать (схема, замена, датчики, ремонт, если не работает)

Перед тем, как пользоваться климат контролем в автомобиле, внимательно изучается инструкция и правила эксплуатации:

промывание радиатора кондиционера и его дозаправка;
периодичность проведения процедуры не реже один раз в полгода.
соблюдение правил эксплуатации.

Если не работает климат контроль, лучше обратиться за помощью к специалисту. Схема блока климат контроля у каждой иномарки может отличаться. Неправильный ремонт может привести к поломке, а покупать новое оборудование — удовольствие не из дешевых.

Ценовой диапазон

Средний ценовой показатель начинается от 1000 долларов. Все зависит от наличия функций и качества работы конструкции. Немаловажное значение имеет марка авто. Многие производители, используя свой бренд, значительно завышают стоимость системы контроля климата.

Сравнительная таблица известных марок авто.

Название бренда	Цена авто с двухзонным климат контролем(руб.)
Opel Mokka	до 1 020 000
Ford Fiesta	до 750 000
Volkswagen Jetta	до 1 млн.
Renault Fluence	до 920 000
Hyundai Solaris	до 650 000

Более дешевые марки авто с опцией «климат контроль в автомобиле» будут стоить до 100 000 рублей.

Преимущества и некоторые недостатки

Используя автоматизированный контроль климата, водитель ощущает на себе конкретные преимущества:

автоматическое определение температуры воздуха на улице;
автоматизированная работа, не отвлекающая водителя от процесса управления ТС;
защита человеческого организма от скопления пыли, конденсата и других вредных веществ, оказывающих негативное воздействие.

Существенные минусы:

цена опции;
расход бензина;
при поломке любого отсека можно полностью лишится данного преимущества;
во многих авто невозможно поменять уже заданные параметры.

Тем не менее, система климат контроля обеспечивает комфортную езду всех людей в салоне.

Отличие от обычного автокондиционера

Отличия климат контроля и кондиционера заключаются в подаче и регулировании режима температуры. Кондиционер делает воздух холоднее или теплее, если это печка. То есть, главное отличие кондиционера от климат контроля в автомобиле в том, что второй держит заданные пользователем параметры на постоянном уровне.

Климатическая система и кондиционер — отличия их заключаются в следующем:

кондиционер водитель регулирует самостоятельно, увеличивая или уменьшая скорость подачи холодного воздуха;
автоматизированная конструкция считывает информацию с многочисленных датчиков, устанавливая комфортную температуру.

В ход вступает система вентиляции, обогрева, кондиционирования и всех управляющих устройств. Достаточно обзавестись иномаркой, а опция все сделает сама.

Как функционирует климат-контроль в автомобиле?

Наличием кондиционера в автомобиле сейчас никого не удивишь – многие зарубежные производители снабжают охладителями машины базовой комплектации. Более дорогие версии авто оборудованы климатическими установками, поддерживающими заданную температуру воздуха в автоматическом режиме. Причем данная система не является новейшей разработкой и применяется в транспортных средствах порядка 20 лет. Цель публикации – рассмотреть принцип работы климат-контроля и пояснить, какая разница между ним и обычным кондиционером.

Что собой представляет климат-контроль?

Задача автомобильного кондиционера – подавать в салон машины нужное количество воздуха, охлажденного до установленной температуры. Забор осуществляется с улицы, изнутри авто либо в смешанном режиме (полная или частичная рециркуляция) по выбору водителя. Аналогично работает салонный отопитель, прогоняющий воздушный поток через нагретый от двигателя радиатор.

Важный момент! Отопительная и охлаждающая установка функционирует отдельно, независимо друг от друга. Отсюда возникают неудобства для пассажиров – временами в салоне машины становится слишком душно или прохладно, водителю приходится корректировать температуру воздуха вручную.

Отличие кондиционера от климат-контроля заключается в следующем: первый представляет собой отдельный агрегат, выполняющий две функции, – охлаждение и осушение воздуха. Климат-контроль – это система, объединяющая несколько установок и призванная автоматически поддерживать комфортную температуру внутри автомобиля. В состав системы входят следующие элементы:

все агрегаты кондиционера – компрессор, теплообменники испарителя и конденсатора, плата управления;
радиатор автомобильной печки, заполняемый горячим антифризом от двигателя;
вентилятор – нагнетатель;
сеть воздуховодов, расположенных под передней панелью и расходящихся по салону;
заслонки распределения воздушных потоков, оснащенные сервоприводами;
дефлекторы, ручки и кнопки настройки температуры;
собственный электронный блок управления (контроллер);
датчики температуры воздуха.

Как работает климатическая установка?

Внедрение климат-контроля позволило согласовать работу установок отопления и кондиционирования, подчинить их одному управляющему центру. Плюс реализовано ограничение температуры с помощью внутренних и внешних датчиков – ориентируясь на их показания, контроллер регулирует интенсивность охлаждения или обогрева.

Зимой климат-контроль в автомобиле работает следующим образом:

Воздушный поток, зашедший через входное отверстие, попадает в воздуховод и теплообменник – испаритель кондиционера. При контакте с холодными ребрами радиатора выпадает конденсат – воздух осушается.
Дальше система заслонок, оборудованных электроприводами, направляет часть потока в радиатор отопителя на прогрев.
На выходе из теплообменника горячий воздух смешивается с холодным для достижения установленной температуры. Пропорции регулирует контроллер, получающий сигнал от соответствующего датчика.
Смешанный поток движется по воздуховодам в салон, выходя сквозь дефлекторы передней панели либо в ногах пассажиров.

Примечание. В процессе автоматического регулирования электронный блок управления ориентируется также на показания внешнего температурного датчика. Если на дворе мороз, контроллер направит воздух в обогреватель, во время жары пропустит только через охладитель.

Летом обработка воздушной массы климатической установкой упрощается – поток не нужно греть в отопителе и смешивать. Блок управления занимается только кондиционированием – после охлаждения до требуемой температуры останавливает компрессор. Включение агрегата происходит по сигналу салонного датчика, информирующего о нагреве воздуха на 3–5 °С.

Зимой бюджетные версии систем могут направить едва теплый поток прямо на пассажиров, когда двигатель автомобиля не успел прогреться. Поэтому на данном этапе водителю приходится вмешиваться в работу климат-контроля и регулировать отопление вручную. Разница между дешевыми и более дорогими установками следующая: последние не подают воздух в лицо или ноги пассажиров, пока он не нагреется. В первые минуты работы мотора заслонки направляют воздушные потоки на стекла.

Если водитель выставляет желаемую температуру (комфортной считается диапазон 22–24 °С) и активирует режим «Авто», контроллер сам принимает решение об интенсивности нагрева (или охлаждения), направлении и мощности потоков. В большинстве автомобилей температура регулируется в пределах 14–28 °С.

Разновидности систем

Стандартный (однозонный) вариант климатической установки не решает вопросов, связанных с особенностями организмов разных людей. Суть проблемы стоит пояснить на примере: при поддержании в салоне 22 °С водителю комфортно, сидящему рядом пассажиру – душно, а на заднем ряду сидений – холодно. В просторных автомобилях, где установлен третий дополнительный диван, действие климат-контроля задними пассажирами не ощущается.

Решением данного вопроса стали более сложные климатические системы:

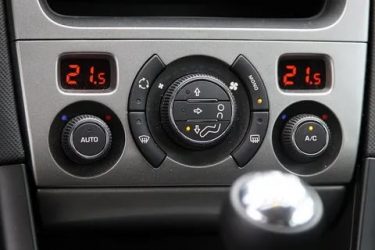

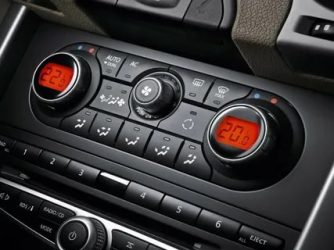

двухзонный климат-контроль формирует 2 воздушных потока различной температуры – для водителя и переднего пассажира;
трехзонная установка создает индивидуальные температурные условия для шофера, сидящего рядом человека и пассажирам заднего ряда;
четырехзонная (иначе – многозонная) позволяет подавать воздух с различными параметрами на все сиденья – передние и задние.

Подача воздушных масс разной степени нагрева (или охлаждения) организована посредством раздельных воздуховодов, проложенных по днищу и внутри боковых панелей. Блок управления контролирует температуру в каждой зоне с помощью отдельных датчиков. Чтобы пассажиры задних кресел могли самостоятельно регулировать параметры воздуха, между передними сиденьями устанавливается панель с кнопками, дисплеем и дефлекторами – распределителями потоков.

Предугадать желания автолюбителей, предусмотреть все возможные ситуации и заложить их в программу климатической электроники практически нереально. Поэтому производители транспортных средств ставят две кнопки, позволяющие включать кондиционер или климат-контроль по отдельности. Пример: зимой нужно очистить запотевшие стекла, но контроллер этого «не знает» и охладитель не запустится. Тогда водитель отключает климат-контроль и принудительно активирует кондиционер отдельной кнопкой.

Особенности использования

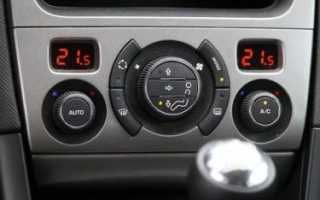

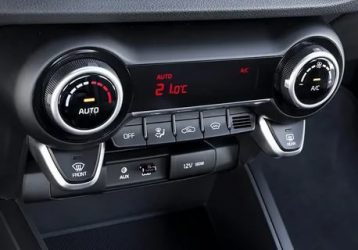

Стандартная климатическая система управляется посредством следующих кнопок:

Auto – запуск климат-контроля;

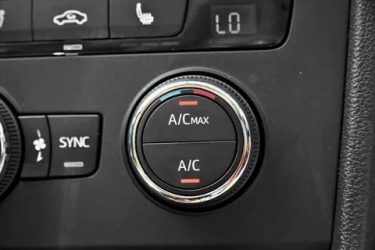

А/С – принудительное включение кондиционера;
кнопки либо рукоятки установки желаемой температуры;
регулятор производительности вентилятора;
клавиши или рукоятки распределения воздушных потоков – на стекло, в лицо либо ноги;
переключение забора воздуха снаружи или внутри машины (рециркуляция).

Пользоваться климат контролем несложно, но следует знать некоторые особенности. Например, при включенной системе (после нажатия кнопки Auto) зимой кондиционер не запустится. Сначала нужно отключить автоматическое поддержание температуры, а потом нажимать клавишу «А/С».

Регулирование температуры производится после нажатия кнопки Auto. Причем разница в настройке температур двух– и многозонной системы априори не может быть большой, поскольку кресла расположены рядом. Электроникой предусмотрена максимальная разность 4 °С. Если передний пассажир попытается добавить температуру сверх указанного предела (например, на 5 °С больше, чем выставил шофер), то и настройка с водительской стороны начнет увеличиваться, но разница сохранится неизменной.

Эффективность работы климатической установки зависит от количества и расположения температурных датчиков. Лучшая комбинация – 2 измерителя в каждой зоне, находящиеся сверху и снизу. В бюджетных системах, где установлен 1 потолочный датчик, вентилятор может подавать более прохладный воздух, поскольку контроллер «видит», что заданная температура уже достигнута.

Чтобы правильно пользоваться системой климат-контроля, соблюдайте простые рекомендации:

Не задавайте слишком низкую температуру воздуха (меньше 20 °С) летом. Достаточно выйти из автомобиля на 3–5 минут и вернуться в прохладный салон, чтобы не простудиться.
Зимой на непрогретой машине направляйте обдув на лобовое и боковое стекло. Когда мотор и охлаждающая жидкость подогреется, можно поворачивать дефлектор в свою сторону.
Не включайте надолго режим полной рециркуляции – воздух насыщается углекислым газом.
Летом в пробках двигатель сильно нагревается, чему способствует нагрузка от работающего кондиционера. Периодически отключайте охладитель либо задайте максимальную температуру 24–25 °С.

Обслуживание климат-контроля включает своевременную замену фильтров и проверку технического состояния кондиционера. Рекомендуется ежегодно посещать автосервис для измерения давления фреона в контуре и поиска утечек.

Как пользоваться климат контролем в автомобиле

Правильный микроклимат в салоне — как настроить?

«Печка», «кондей», «климат», эти непонятные «крутилки» и кнопки в салоне — многие водители, не озаботившись чтением инструкции, частенько используют их не по назначению. Особенно тяжело начинающим — даже если они изучили «мануал», то часто не имеют достаточного опыта. А потому мы решили кратко рассказать, как поддерживать правильный микроклимат в машине.

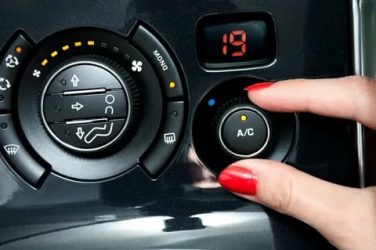

У вас потеют стекла в сырую и холодную погоду? Включите кондиционер и направьте поток воздуха на лобовое стекло.

Обеспечиваем обзор

В сырую и холодную погоду в машине часто начинают потеть стёкла, особенно, если внутри много пассажиров. Само собой, эта ситуация грозит тем, что в какой-то момент вы перестанете видеть сквозь них. Если есть кондиционер, то достаточно нажать кнопку AC (A/C или со значком снежинки «*»), перевести обдув на стёкла и немного подождать. Воздух станет значительно суше и конденсат со стёкол пропадёт. Иногда бывает, что слишком холодный воздух внутри провоцирует испарину снаружи лобового стекла — её достаточно смахнуть «дворниками».

Наконец, самый простой вариант отпотевания доступен владельцам машин с климат-контролем — там есть кнопка максимально быстрого обдува стёкол. И не забывайте регулярно менять салонный фильтр — часто проблема запотевания кроется в нём.

Регулярно меняйте салонный фильтр — это залог чистоты ваших стекол и свежего воздуха внутри машины.

Зимой появляется другая проблема — на стёклах появляется иней и даже лёд (например, если прошёл ледяной дождь или подтаял и снова замёрз снег). Если в машине нет электрообогрева лобового стекла и электроотопителя, то придётся подождать, пока немного прогреется двигатель — не стоит сразу переводить регулятор температуры в красную зону, это не только не поможет делу, а даже ухудшит, ибо мотор будет отдавать всё тепло в салон и прогрев замедлится.

Зимой нет смысла сразу «врубать» печку на полную, если у вас не установлен электроотопитель или догреватель — вентилятор будет гонять по салону ледяной воздух. Дайте двигателю прогреться, чтобы он смог отдавать достаточно тепла.

Нужно немного подождать. Как только двигатель прогреется, можно смело управлять задвижками и увеличивать скорость вращения вентилятора (климат-контроль в автоматическом режиме делает это самостоятельно). Не забывайте пользоваться и обогревом зеркал (при его наличии), причём он поможет не только в случае обледенения, но и высушит капли во время дождя.

Пользуйтесь подогревом зеркал и заднего стекла во время дождя или снегопада.

Обеспечиваем комфорт

Первое, чего следует избегать в жару — это резкого перепада температур. Например, если на улице больше 30 градусов по Цельсию, то не рекомендуется ставить сразу 18 градусов на блоке управления климатом. Дайте организму немного адаптироваться и понижайте температуру постепенно. То же самое касается и обычного кондиционера — не выкручивайте ручку сразу на минимум. В противном случае вырастает риск заболеваний дыхательных путей.

В жару, садясь в машину «взмыленным», не допускайте резкого перепада температур, не выкручивайте ручку регулировки температуры сразу на минимум.

Кстати, в жару перед началом движения надо открыть все двери или окна, чтобы из салона побыстрее вышел раскалённый воздух, а ещё при эксплуатации в жарком климате следует выбирать светлые автомобили — они гораздо меньше нагреваются.

Зимой не стоит устраивать в машине «баню» — едва ли распаренное тело обрадуется морозу снаружи. Если вам жарко внутри даже при стандартных 21-22 градусах на экране климат-контроля или при среднем положении ручки температуры кондиционера, то надо снимать верхнюю одежду — это попутно облегчит и управление автомобилем.

И помните, что важнее всего сохранить в тепле ноги — замёрзшие стопы будут хуже чувствовать педали.

В жаркую погоду сначала лучше проветрить салон, открыв окна и двери, чтобы раскаленный воздух быстрее вышел.

Современные машины, как правило, оснащены обогревом/вентиляцией сидений и руля. И если с рулём особенностей нет, то с «пятой точкой» стоит быть внимательнее — не допускайте переохлаждения или перегрева, благо у многих автомобилей регулировка ступенчатая. Если эти опции доступны за вменяемую доплату — не скупитесь, владение машиной зимой станет гораздо комфортнее.

Если вам жарко при стандартных 21-22°С внутри машины даже с включенным кондиционером и при средней скорости вентилятора, то по возможности снимите верхнюю одежду.

Избавляемся от неприятных запахов

Вы включили кондиционер, а в салоне запахло болотом или тухлым воздухом? Это значит, что в системе вентиляции размножаются бактерии и болезнетворные грибки. Ничего хорошего это не сулит (в отдельных случаях это может вызвать даже аллергические реакции), поэтому нужно провести дезинфекцию. Лучше всего, конечно, сделать это на специализированном сервисе (там есть оборудование, позволяющее полностью избавиться от неприятных запахов), но можно сэкономить и провести обработку самостоятельно, купив баллон с аэрозолем (примерно от 500 до 1000 рублей).

Самый элементарный способ очистить систему вентиляции от тухлого запаха и болезнетворных бактерий — купить баллончик с очистителем кондиционера и обработать все дефлекторы, а также дренажное отверстие.

К слову, неприятные запахи могут появиться в салоне не только из-за «инкубатора» в системе вентиляции. Увидели на дороге дымящую старую машину — включайте рециркуляцию! Задвижка закрывается, и в автомобиль не попадает воздух снаружи. То же самое можно делать, когда вы брызгаете на стекло «незамерзайку» — зачем дышать токсичными испарениями? Главное — не забыть снова переключиться обратно, иначе стёкла начнут потеть.

Включайте режим рециркуляции воздуха, когда едете по загазованному участку дороги или пользуйтесь «незамерзайкой». Незачем дышать токсичными испарениями.

Краткая инструкция для обеспечения правильного микроклимата в машине:

Регулярно меняйте салонный фильтр и делайте антибактериальную обработку
Всегда правильно распределяйте потоки воздуха, ориентируясь на пиктограммы. Не полагайтесь исключительно на автоматический режим (при наличии климат-контроля)
Не допускайте резких перепадов температур, когда на улице жарко или морозно
Не забывайте пользоваться рециркуляцией воздуха, если на улице задымление или вы льёте «незамерзайку» на стекло
Пользуйтесь преимуществами вашего автомобиля — обогревом зеркал, лобового стекла, подогревами сидений и руля
