Электронный функционал ВАЗ-2170 «Приора» и ее модификаций существенно выше, чем у предшествующей им десятой модели Лады, хотя назвать его революционным, или даже современным, никак нельзя. В этом смысле, «Приору» от ВАЗ 2110 отличает наличие разнообразных приборов, призванных обеспечить определенного уровня комфорт и безопасность.

К ним относятся кондиционер, подогрев и управление боковыми зеркалами, передние подушки безопасности, примитивная система ABS, а если в сравнение брать старые модификации «десяток», то еще и электро-усилитель руля. Каждая из этих электро-цепей управляется при помощи реле и защищена соответствующими предохранителями. Все они распределены и расположены в отдельных блоках.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

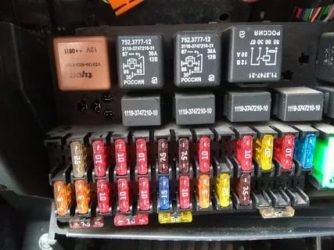

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.

Обозначение реле	Предназначение
В комплектации «Норма»
К-1	Вентилятора радиатора
К-2	Обогреватель заднего стекла
К-3	Стартер
К-4	Дополнительное реле
К-5	Гнездо для резервного реле
К-6	Двигатели стеклоочистителя и омывателя лобового стекла
К-7	Лампы фар дальнего света
К-8	Сигнал
К-9	Аварийная сигнализация
К-10, К-11, К-12	Гнезда для резервных реле
В комплектации «Люкс», «Люкс плюс»
К-1	Лампы габаритов и ближнего света фар
К-2	Обогреватель заднего стекла
К-3	Стартер
К-4	Реле дополнительное
К-5	Резервное гнездо
К-6	Модуль переключения режимов «дворников»
К-7	Лампы фар дальнего света
К-8	Сигнал
К-9	Противоугонная сигнализация (звуковой сигнал)
К-10	Лампы противотуманок
К-11	Подогреватели сидений

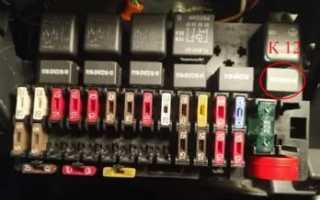

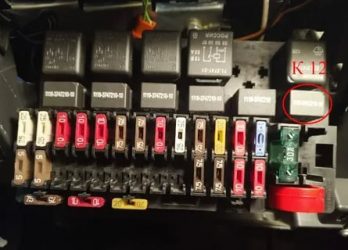

К-12	Реле режима работы «дворников»

Предохранители монтажного блока

Обозначение предохранителя	Расчетная сила тока, А	Электрическая цепь
В комплектации «Норма»
F-1	25	Вентилятор радиатора
F-2	25	Обогреватель заднего стекла
F-3	10	Лампа фары дальнего света (правая)
F-4	10	Лампа фары дальнего света (левая)
F-5	10	Сигнал
F-6	7,5	Лампа фары ближнего света (левая)
F-7	7,5	Лампа фары ближнего света (правая)
F-8	10	Сигнал
F-9	25	Электродвигатель вентилятора «печки»
F-10	7,5	Салонная подсветка, подсветка приборной панели, лампы фар стоп-сигнала
F-11	20	«Дворники» (управление)
F-12	10	Разъем «15» панели приборов
F-13	15	Прикуриватель
F-14	5	Лампа габаритов (левая фара)
F-15	5	Лампа габаритов (правая фара)
F-16	10	Разъем «15» АБС
F-17	10	Лампа левой противотуманной фары
F-18	10	Лампа правой противотуманной фары
F-19	15	Подогреватель передних сидений
F-20	5	Модуль управления иммобилайзером
F-21	7,5	Противотуманные фары (задние)
F-22 – F30	Резервные гнезда
F-31	30	Модуль управления электро-пакетом
F-32	Резервное гнездо
В комплектации «Люкс», «Люкс плюс»
F-1	Резервное гнездо
F-2	25	Подогреватель заднего стекла, модуль электро-пакета, реле и разъем «10» подключения обогревателя заднего стекла
F-3	10	Лампа фары дальнего света (правая), приборная панель, лампа сигнализации включенного дальнего света
F-4	10	Лампа фары дальнего света (левая)
F-5	10	Защита монтажного блока, сигнал и его реле
F-6	7,5	Ближний свет (левая фара)
F-7	7,5	Ближний свет (правая фара)
F-8	10	Реле противоугонной сигнализации, звуковой сигнал противоугонной сигнализации
F-9	Резервное гнездо
F-10	10	Выключатель «стоп-сигналов», лампы «стоп-сигналов», разъем «20», освещение салона
F-11	20	Реле модуля переключения режимов стеклоочистителя, переключатель режимов стеклоочистителя, разъем «53А», реле обогревателя заднего стекла, электродвигатель «дворника» заднего стекла (у ВАЗ-2171, 2172), разъем «25» модуля управления передними подушками безопасности
F-12	10	Разъем «21» комбинации приборов, разъем «9» колодки Х2 приборной панели, разъем «1» колодки Х2 модуля управления электроусилителем руля, лампы фар заднего хода, модуль управления парктроником
F-13	15	Прикуриватель
F-14	5	Левый габарит, лампа подсветки багажника, сигнальная лампа включенной подсветки номерного знака, разъем «12» колодки Х2 модуля управления стеклопакетом
F-15	5	Правый габарит, лампа подсветки перчаточного ящика
F-16	10	Гидроагрегат системы АБС
F-17	10	Лампа противотуманки (левая фара)
F-18	10	Лампа противотуманки (правая фара)
F-19	15	Реле подогрева передних сидений
F-20	10	Реле габаритного и ближнего света, реле вентилятора «печки», реле управления освещением, модуль управления стеклоочистителем, модуль управления климатической системой
F-21	5	Разъем «30» выключателя световой сигнализации, разъем «16» колодки диагностики, часы, разъем «14» блока автоматического управления климатической установкой
F-22	20	Привод «дворников», реле привода «дворников», реле модуля управления стеклоочистителем
F-23	7,5	Разъем «20» модуля управления «дворниками»
F-24 — F-30	Резервные гнезда предохранителей
F-31	30	Разъем «2» колодки Х1 модуля электро-пакета, лампы подсветки порогов
F-32	Резервное гнездо предохранителя

Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение	Расчетный ток, А	Назначение защиты
К-1	Реле зажигания (главное реле)
К-2	Реле топливного насоса
F-1	15	Электроцепи блокировки стартера и главного реле
F-2	7,5	Электроцепь контроллера двигателя
F-3	15	Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.

Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Обозначение	Расчетный ток, А	Назначение
Система «Halla» (Южная Корея)
F-1	30	Правый вентилятор
F-2	30	Левый вентилятор
F-3	40	Вентилятор нагревателя
F-4	15	Компрессор
Р-1	Реле правого вентилятора
Р-2	Дополнительное реле
Р-3	Реле левого вентилятора
Р-4	Реле вентилятора нагревателя
Р-5	Реле включения компрессора
Система «Panasonic» (Тайвань)
F-1	30	Левый вентилятор
F-2	30	Правый вентилятор
F-3	40	Вентилятор нагревателя
F-4	15	Компрессор
Р-1	Вентилятор нагревателя (высокая скорость)
Р-2	Реле включения правого вентилятора
Р-3	Вентилятор нагревателя (низкая скорость)
Р-4	Реле левого вентилятора
Р-5	Вентилятор нагревателя
Р-6	Компрессор

Цена

Что касается стоимости реле и предохранителей, то можно сказать, что эти элементы электрооборудования в случае необходимости их замены, не слишком повлияют на ваш бюджет. Предохранители, например, стоят от 5 до 60 рублей в зависимости от типа и расчетного тока. Стоимость реле составляет от 50 до 200 рублей.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Источник:

Предохранители и реле Лада Приора

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, звуковой сигнал и другие) подключаются через реле.

Большая часть предохранителей и реле установлены в трех монтажных блоках. Два монтажных блока установлены в моторном отсеке, а один — в салоне автомобиля, в панели приборов.

Шесть силовых предохранителей, рассчитанных на большие токи расположены в блоке предохранителей, установленном в моторном отсеке рядом с аккумуляторной батареей. Три предохранителя и два реле электронной системы управления двигателем (ЭСУД) расположены в салоне автомобиля, под консолью панели приборов.

Схема предохранителей приора

Особенность автомобилей Лада Приора в том, что у них не 1 блок монтажных предохранителей. Предохранитель считается одним из самых простых в монтаже и эксплуатации элементов машины, выполнить замену его несложно. Его задача – максимально защищать элетропроводку транспортного средства.

Если происходит отказ электрических деталей или систем, механик или владелец в первую очередь обращает внимание на состояние предохранителей, нет ли перегоревших проводков. Схема предохранителей приора располагается блоками, локализуется в разных местах авто. Это обосновано значительной экономией электрической проводки.

К примеру, на случай короткого замыкания в одном месте, остальная часть машины не пострадает.

Основной монтажный блок расположен рядом с сердцем автомобиля – аккумулятором, находится под капотом. Абсолютно все детали этой конструкции маркированы латинской буквой «F», что определяет относительно небольшую мощность оборудования.

Особенности

Корпус изделия создан из плавкого материала – пластика, внутри находится специфическая нить, проводящая электрический ток. Что представляет собой корпус? Это система крепления контактов конструкции плавкой нитью. Блок подключен к главной электрической цепи машины. ПП (плавкий предохранитель) монтирован в специальный корпус, для надежности.

Как размещаются блоки

Всего монтажных блоков несколько: два основных и один дополнительный, который располагается возле переднего пассажирского сиденья с левой стороны. Чтобы получить к нему доступ, нужно всего лишь открутить винтики с помощью отвертки крестового типа. Основной блок находится с левой стороны от водителя, в нижней части пола. Его также называют «салонный».

Открывается очень просто: достаточно провернуть на 90 градусов фиксаторы и открыть крышку. Подкапотная конструкция расположена возле бачка расширителя, рядом с аккумулятором. Для каждого короба есть своя плотная крышка, которая закрывает внутренний механизм от воздействия агрессивных факторов. Рассмотрим каждый из блоков по отдельности.

Пространство под капотом

Каждый из элементов маркирован латинской буквой «F».К этой категории относятся:

• F1 – изделие темного зеленого цвета, предназначенное для защиты системы контроля двигателя и блока управления автомобиля;
• F2, 3 – ПП синего оттенка, которые относятся к категории общих. Они предназначены для защиты всех элементов и цепей, подключенных к предохранителям внутри салона;
• F4 – деталь ярко – красного цвета, мощность – 50 ампер. Предназначен для защиты электроусилителя рулевой конструкции;
• F6 — предназначение – оказать защиту силовой цепи генератора, элемент синего оттенка, мощностью в 60 ампер.

Все перечисленные предохранители в основном рассчитаны на большие емкости и токи, их основная цель – защитить самые важные электрические узлы и системы автотранспортного средства. Если какой – либо элемент перегорит, мотор не заведется, возможен полный отказ всего электрического оборудования машины.

Салонные предохранители

Здесь также есть реле, подразумевающие мощную нагрузку электрических цепей. Это размещение удобно: если возникает неисправность, ее просто найти и диагностировать (просто коммутировать отдельную цепь). Расположение деталей внутри салона такое:

• вентилятор на 25 ампер, предназначенный для обдува радиатора;
• элемент для нагрева стекла заднего вида;
• правая и левая фары с дальним светом, каждая мощностью на 10 ампер;
• сигнал (клаксон), мощность 10 А;
• «аварийка»;
• правая и левая фары ближнего света, каждая мощностью по 7, 5 ампер;
• вывод панели приборов, клемма;
• двигатель вентиляционной системы печки;
• свет внутри салона, приборная панель и сигнал «стоп» (задний);
• «дворники»;
• фонари противотуманного назначения;
• система подогрева сидений;
• задний фонарь с функцией противотуманки;
• если необходим – резерв.

Благодаря такому точному описанию, несложно найти причину неисправности и решить ее. Также, достаточно просто найти предохранитель каждой отдельной системы.

Как определить неисправность электрической цепи

Просто знать месторасположение предохранителя недостаточно. Сложнее найти причину поломки, устранить ее и подобрать новый элемент. Если возникла неисправность, откройте защелки, отвинтите крышку. Первым делом проверьте, не перегорел ли предохранитель, выясните причину проблемы. Что для этого нужно? В первую очередь, проверить цепь, которую он защищает, внимательно осмотреть ее всю, от начала (узла) и до источника питания. Для этого можно задействовать простой мультиметр или лампу для контроля.

https://www.youtube.com/watch?v=l09H50X4lLQ

Чтобы обнаружить обрыв или поломку, необходимо выполнить такие действия:

• один из щупов оборудования (мультиметра) необходимо вывести на панель машины. То же самое касается и контрольной лампы;
• проворачивается ключ зажигания, проводом касаются клеммы провода, который подвергается проверке. Если напряжение отсутствует, рекомендуется осмотреть вход проводника, произвести замер в той точке;
• этапы повторяют на каждом участке, выявляя проблемный элемент.

Обязательно нужно сделать заключение о возможной причине поломки. Чаще всего это может быть контакт, который не подключен или перегорание детали или проводки.

В монтажных блоках машины находятся и реле, которые производят коммутирование нагрузки. Почему так важно применять именно электромагнитные реле? Это объясняется тем, что необходимо защищать контакты переключателей от перегорания, если происходит сильная нагрузка.

Нередко причиной поломки может послужить залипание контактов реле, поломка электрической магнитной катушки. Если возникают подобные неисправности, реле не способно притянуть электрическим магнитом, поэтому контакты не замыкаются. Чтобы качественно решить эту проблему рекомендуется обратиться в автосервис для полной замены сломанных деталей.

Особенности замены сломанных деталей

Расходники и сменные элементы автомобиля Приора часто подлежат замене. Нередко причиной становится неправильная эксплуатация прикуривателя. Заключается она в некорректном использовании слишком больших токов (от 30 до 40 ампер). Что такое прикуриватель? Это металлическая деталь, выполненная в форме спирали, корпус которой из пластика. Вставляется она в специально предназначенный для этого разъем. После нажатия прикуриватель подключается к бортовой сети, может быть удержан с помощью пластин. В это время в спирали возникает процесс нагрева.

Откручивается данный механизм просто, если он заклинивает, конструкцией предусмотрена специальная шайба. При нагреве она плавится, замыкает питание и способствует перегоранию предохранителей. Именно таким образом получается поломка блока предохранителей. Сам процесс смены деталей достаточно прост и не занимает много времени. Еще одна особенность автомобиля в том, что если внутри совмещен отопитель и кондиционер, печка может не работать вовсе.

При этом может измениться расположение на поверхности заслонки, которую потом придется удалить, и микроредуктора мотора. К последнему присоединяется кран, перекрывающий подачу тосола. Подобное расположение кондиционера невозможно для приоры, так как оно греет до указанной температуры, далее срабатывает датчик внутри салона и выключается отопитель. Машина становится такой же температуры, что и воздух снаружи.

Если в машине произошла поломка и владельцу кажется, что проблема в сменном блоке, стоит снять крышку короба и посмотреть состояние электрической проводки. Поломка может быть разной: печка, которая не греет, сломанный бензонасос или неисправная панель приборов.

Если не работает что – то другое, и причина кроется не в этом, стоит просмотреть всю электрическую цепь на предмет замыкания или перегорания. Категорически запрещено сменять конструкцию заводского типа на самодельные устройства (зажимы, скрепки, скрученные жгутики) – это влечет за собой проблемы с безопасностью. Рекомендуется воздержаться от приборов китайского производства – часто такие элементы могут быть выполнены из некачественного материала.

Алгоритм выполнения работ заключается в следующем:

• подготовьте автотранспортное средство к манипуляциям. Для этого достаточно выключить зажигание, отключить аккумулятор – просто снимите клемму;
• в зоне руля отыщите фиксаторы (стандартное количество – три), на которых держится декоративная крышка из пластмассы блока предохранителей. Для легкого открытия достаточно провернуть ручки на 90 градусов;
• далее, необходимо потянуть за накладку и снять ее, предварительно устранив держатели (чтобы не потерять). Подденьте ее снизу и откройте;
• отыщите предохранитель, требующий замены. Не забывайте, на обратной крышке блока есть четкая инструкция, схема назначения;
• чтобы демонтаж был удобен, воспользуйтесь специальными щипцами. Вытащить сгоревший блок просто, сжав его с обеих сторон. Если плавкая нить полностью выгорела, ее стоит полностью заменить. Если визуально повреждений нет, есть вероятность, что сам предохранитель не пострадал;
• смените предохранитель, подобрав идентичный, с одинаковым номиналом.

Если возникла необходимость сменить реле, алгоритм выполнения аналогичен, но при этом задействуются другие щипцы. Плотно закройте крышку блока. Для замены элементов в подкапотном пространстве достаточно проверить под капотом элементы блоков. Устранить неполадки, если таковые имеются. Обязательно проверьте аккумулятор по окончанию работ.

Снятие монтажного блока

В первую очередь отсоедините клемму от аккумулятора и снимите крышку блока. Далее стоит открутить винт крепления на панели приборов и снять сам МБ. Сделать это несложно: поддеть крючками крепления. Демонтируйте реле и ПП, отожмите фиксирующие детали клеммы электрической проводки. Не стоит забывать пометить все провода, которые снимаются с МБ – это в дальнейшем поможет не перепутать их местами и монтировать на прежнее место. Установка (обратная) выполняется точно таким образом.

Что нужно знать о дополнительном блоке

Для того, чтобы добраться к дополнительному блоку, необходимо снять облицовку пола и отсоединить клемму, колодку с электрической проводкой от блока электронного управления. Предохранитель извлекается с помощью пинцета.

Блок предохранителей схема и расположение на Лада Приора ВАЗ-2170, 2171, 2172

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

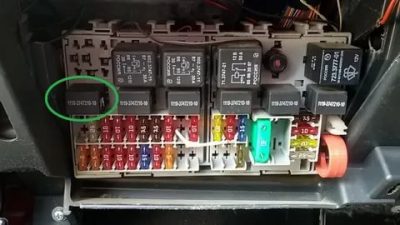

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

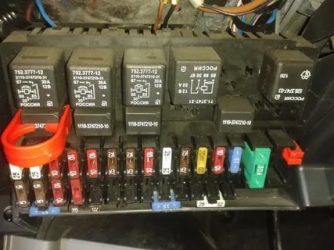

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора)	Сила тока, Ампер	Защищаемая цепь
F1	25	Электровентилятор системы охлаждения двигателя (Приора)
F2	25	Обогрев заднего стекла (Приора)
F3	10	Дальний свет (правая сторона) (Приора)
F4	10	Дальний свет (левая сторона) (Приора)
F5	10	Звуковой сигнал (Приора)
F6	7.5	Ближний свет (левая сторона) (Приора)
F7	7.5	Ближний свет (правая сторона) (Приора)
F8	10	Тревожный сигнал (Приора)
F9	25	Вентилятор отопителя (Приора)
F10	7.5	Комбинация приборов, освещения салона, стоп сигнал Приоры
F11	20	Стеклоочиститель, обогрев заднего стекла Приоры
F12	10	Вывод № 15 от приборов (Приора)
F13	15	Прикуриватель Приоры
F14	5	Габаритный свет (левая сторона), Приора
F15	5	Габаритный свет (правая сторона), Приора
F16	10	Вывод № 15 системы ABS Приоры
F17	10	Приоры левая
F18	10	Приоры правая
F19	15	Обогрев сидений Приоры
F20	5	Блок управления иммобилизатором Приоры
F21	7.5	Задний противотуманный свет Приоры
F22-30	—	Резервное место для предохранителей в Приоре
F31	30	Блок управления электропакетом автомобиля Приора
F32	—	Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Блок предохранителей Лада Приора под капотом:

Расшифровка предохранителей:

В нем 6 предохранителей F1,F2,F3,F4,F5,F6.

Предохранитель F1 питает контрольную точку S2 реле зажигания, реле бензонасоса, ЭБУ, форсунки свечи и т.д

Реле зажигания и Реле бензонасоса в Приоре расположены здесь:

Предохранитель F2 питает контрольную точку S4

Предохранитель F3 питает контрольную точку S1

Предохранитель F4 и F6 два силовых предохранителя от + Генератора к + Аккумулятора

Предохранитель F5 Питание электроусилителя руля

А вот блок реле, расположенный под капотом:

Где находится реле стартера на приоре

статьи Загрузка…

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения. Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше.

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора.
Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F2 (25 А) — обогрев заднего стекла. Проверьте вместе с предохранителем F11 и реле К2. Если заднее стекло не отпотевает, возможно произошёл обрыв нитей элементов обогрева. Осмотрите все нити и при обнаружении обрыва заклейте его специальным клеем или лаком, который можно купить в автомагазинах по цене 200-300 руб.

Проверьте контакты подключения на клеммах к элементам обогрева по краям стекла, а также выключатель на приборной панели и проводку от него до заднего стекла.

F3 (10 А) — дальний свет, правая фара.
F4 (10 А) — дальний свет, левая фара.
Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара.
F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет.

Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС.

Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый.

Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал.
Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас перестали работать стрелки приборов и датчики на панели, скорее всего дело в разъёме, который подходит к ней. Проверьте, не выпал ли он и осмотрите его контакты. Дело также может быть в выгорании дорожек на плате панели. В этом случае нужно разбирать панель и осматривать её. Разбирается просто, откручивая саморезы сверху под накладкой, снизу у крышки предохранителей и сбоку.

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

F11 (20 А) — обогрев заднего стекла, стеклоочистители. Если не работает обогрев, см. информацию про F2.

Если не работают передние «дворники», проверьте затяжку гаек на валах, работу мотор-редуктора, сняв его и подав на него напряжение 12 В. Если мотор вышел из строя, замените новым. Снять мотор проблематично из-за конструкции, поэтому лучше обратиться в автосервис.

Цена нового мотора около 1800 руб (если автомобиль не на гарантии). Проверьте также подрулевой переключатель, возможно он вышел из строя или окислились его контакты.

F12 (10 А) — вывод 15 от приборов.

F13 (15 А) — прикуриватель.
Если у вас не работает прикуриватель, проверьте его контакты и проводку. Обычно проблемы с прикуривателем происходят из-за короткого замыкания после использования нестандартных или некачественных разъёмов. Чтобы заменить прикуриватель, нужно снять центральную консоль.

F14 (5 А) — лампы левых габаритов.
F15 (5 А) — лампы правых габаритов.
Если у вас перестали работать габариты и не горит подсветка приборной панели, скорее всего дело в модуле управления светом (МУС), проверьте все разъёмы и контакты в них, если модуль вышел из строя, замените его новым. Если подсветка приборной панели работает, а габариты нет, скорее всего дело в проводке или контактах. Не забудьте проверить сами лампы.

F16 (10 А) — Вывод 15 от ABS.

F17 (10 А) — левая противотуманная фара.
F18 (10 А) — правая противотуманная фара. Если перестали работать ПТФ, возможно сгорели лампы, проверьте есть ли напряжение в их разъёмах. Если там напряжения нет, значит помимо предохранителей либо проводка, либо разъёмы, либо реле. Проверьте также кнопку включения в салоне. Лампы в «противотуманках» можно заменить, открутив бампер или одну его сторону, или открутив подкрылки и вывернув колёса в сторону заменяемой фары, или нужно открутить защиту снизу.

Нельзя устанавливать в ПТФ ксенон, т.к. нет корректора угла наклона и высока вероятность ослепления встречных водителей.

F19 (15 А) — подогрев сидений.
Если перестал работать обогрев передних сидений, проверьте разъём под сиденьем, проводку и кнопку включения.

F20 (5 А) — иммобилайзер.

Иммобилайзер блокирует цепи зажигания и работу бензонасоса. Если иммобилайзер не видит или теряет ключ, а также некорректно работает, попробуйте заменить батарейку в ключе. Мог выйти из строя блок управления электропакетом, который находится в центре торпеды, в районе магнитолы, второй блок сверху с чёрным корпусом. Если вы потеряли ключ и хотите пользоваться новым, его нужно будет прописать в прошивке иммобилайзера.

Если вы отключите иммобилайзер, на панели будет загораться лампа с символом ключа, это означает, что он ищет ключ.

F21 (7.5 А) — задний противотуманный фонарь.

F22-30 — резервные предохранители.

F31 (30 А) — блок управления электропакетом.

Реле в салонном монтажном блоке

K1 – реле вентилятора охлаждения радиатора.
См. информацию про F1.

K2 – реле включения обогрева заднего стекла.
См. информацию про F2.

K3 – реле включения стартера.
Если при повороте ключа у вас не крутит стартер, проверьте первым делом напряжение аккумулятора и контакты его клемм, при необходимости очистите их от окисления и прочно затяните. Севший аккумулятор зарядите или замените новым. Также может пропадать общий контакт на массу в моторном отсеке или контакт на втягивающем реле, проверьте надёжно ли закреплены гайки и хорошо ли они держат клеммы проводов.

Читать еще:  Где находится датчик скорости на калине

Можно проверить стартер, замкнув его контакты напрямую отвёрткой при положении КПП в нейтральной передаче или подав плюс от аккумулятора на один из контактов втягивающего. Если крутит, значит дело в проводке или замке зажигания. Если нет — скорее всего неисправен сам стартер или втягивающее.

Ещё причина может быть в отсутствии контактов в замке зажигания. Проверьте также контактную группу, провода и разъёмы.

K4 – дополнительное реле (реле зажигания).

K5 – резервное реле.

K6 – реле переднего стеклоочистителя и омыватель. См. информацию про F11.

Если не работает омыватель, в холодное время года проверьте трубки системы омывателя на предмет замёрзшей жидкости, а также засоров, осмотрите также форсунки. Проверьте насос и его контакты, подав на него напряжение 12 В, насос закреплён на бачке со стеклоомывающей жидкостью. Если вышел из строя насос, замените новым.

K7 – реле дальнего света фар.
См. информацию про F3, F4.

K8 – реле звукового сигнала.
См. информацию про F5.

K9 – реле тревожного сигнала.
Проверьте вместе с предохранителем F8.

K10, K11, K12 – резервные реле.

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос.
Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса.
См. выше про F3.

Блок в моторном отсеке

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем.
При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля.
3 (40 А) — бортовая цепь автомобиля.

4 (60 А) — цепь генератора.

5 (50 А) — цепь электроусилителя руля.

6 (60 А) — цепь генератора.

При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки. Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.

Предохранители и реле в Ладе Приоре, электрические схемы

Обновлено Июн 16, 2019 47 888

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения. Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше.

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Реле:

K1 – главное реле.

K2 – реле электробензонасоса.
См. выше про F3.

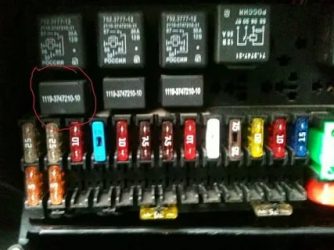

Где находится реле ближнего света на приоре

Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Поворачиваем ручки трех фиксаторов крышки на 90°.

3. Потянув за крышку снизу, из­влекаем держатели, расположенные в верхней части крышки, из зацеп­ления с панелью приборов и снима­ем крышку блока предохранителей.

4. По порядковому номеру на корпусе монтажного блока находим предохранитель неисправной цепи.

5. В монтажном блоке предохранителей и реле находится пинцет для извлечения предохранителей из гнезд.

6. Сжимаем пинцетом корпус предохранителя и вынимаем предох­ранитель из блока.

7. Неисправный предохранитель можно определить по перегоревшей нити.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи ом¬метра или контрольной лампы.

8. Устанавливаем новый предохранитель соответствующего номинала.

9. При необходимости замены реле, извлекаем его съемником, находящимся в монтажном блоке.

Извлекать реле с компактным кор-пусом следует тем же пинцетом, что и предохранители. Для этого на их корпусе выполнена специальная планка. Убедиться в неисправности реле можно, если установить на его место другое, заведомо исправное.

10. Устанавливаем новое реле аналогичного типа. При этом совмещаем его выводы с пазами монтажного блока и утапливаем их до упора.

11. Закрываем крышку монтажного блока.

12. Для проверки и замены предохранителей в блоке, установленном в моторном отсеке, открываем капот.

14. Проверяем и заменяем предохранители, как показано выше.

На автомобиле, оборудованном тормозной системой с АБС, в моторном отсеке на чашке левого брызговика установлен блок предохранителей и реле АБС. Для проверки предохранителей АБС шлицевой отверткой освобождаем четыре фиксатора крышки блока.

Как показано выше, проверяем предохранители.

Обслуживать и ремонтировать АБС следует на специализированной станции технического обслуживания.

15. По окончании работы подсоединяем аккумуляторную батарею.

Плавкие предохранители и реле включения приборов электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны. В моторном отсеке установлен дополнительный блок предохранителей.

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

Блок предохранителей в моторном от­секе: 1 — предохранитель цепи систе­мы управления двигателем (30 А); 2 — предохранитель бортовой цепи автомо­биля (30 А); 3 — предохранитель бор­товой цепи автомобиля (40 А); 4 — предохранитель цепи генератора (60А); 5 — предохранитель цепи электроуси­лителя рулевого управления (50А); 6 — предохранитель цепи генератора (60А)

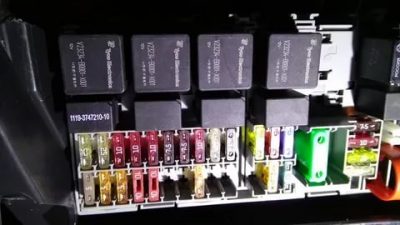

Монтажный блок предохранителей и реле: 1 — место установки резервного рел К1 (реле включения электровентилятора системы охлаждения); 2 —реле включ ния дальнего света фар, К7; 3 — реле включения ближнего света фар, К8; 4 —ре. включения обогрева заднего стекла, К2; 5 — реле включения сигнала охранн Примечание 1 . На корпусе монтажного блока указаны порядковые номера предохран телей и реле.

Примечание 2 . Монтажные блоки разных производителей могут незначительно отличат ся количеством и расположением предохранителей.

Таблица 14. 6. Предохранители и защищаемые цепи

Примечание . В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться порядковыми номерами, указанными на корпусе монтажного блока.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Где находятся предохранители на Приоре

1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
2. Блок предохранителей под капотом, который находится возле расширительного бачка.
3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Далее описание каждого блока предохранителей и реле по порядку.

Схема блока предохранителей Приоры

№ предохранителяСила тока, А«Стандарт» и «Норма»«Норма» с кондиционером и «люкс»

F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв
