Функции и устройство электронного блока управления Лады Калины

Электронный блок управления (ЭБУ) — ключевой элемент системы управления двигателем Лады Калина, обеспечивающий оптимизацию работы и экономичность автомобиля. В статье рассмотрим устройство и функции ЭБУ, основные причины неисправностей и последствия поломок. Читатели узнают о методах диагностики, ремонте и замене блока управления, а также о важности прошивки и переноса ЭБУ, что поможет лучше понять работу автомобиля и предотвратить серьезные проблемы.

Устройство и назначение ЭБУ Лада Калина

Электронный блок управления, известный также как контроллер, выполняет важную функцию в автомобиле. Его основная задача заключается в сборе данных с различных датчиков, их обработке и отправке соответствующих команд исполнительным механизмам. ЭБУ является частью бортовой сети и постоянно обменивается информацией с другими системами, такими как антипробуксовочная система (АПС), автоматическая коробка передач (АКПП), системы безопасности, климат-контроль и другими.

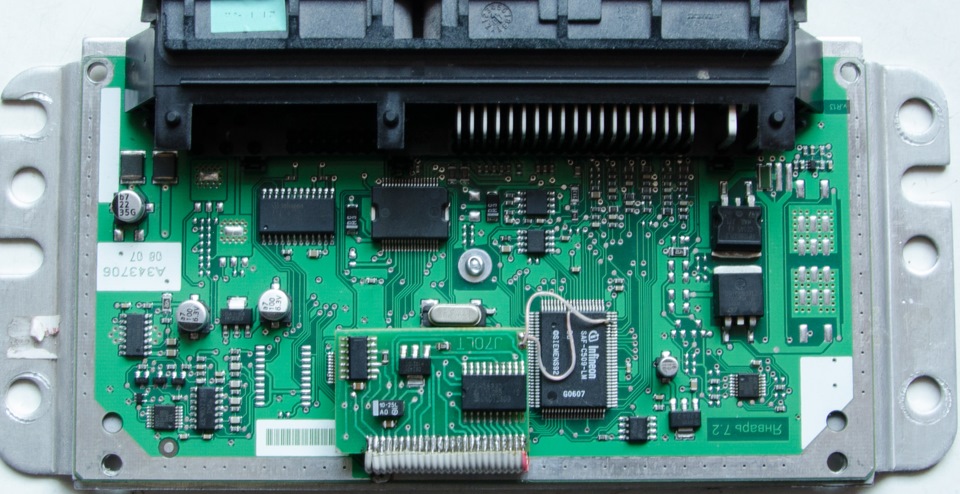

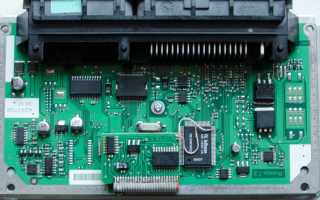

Контроллер представляет собой компактную микросхему, однако его конструкция довольно сложна. ЭБУ включает несколько типов памяти:

1. ППЗУ (постоянное программируемое запоминающее устройство). В этой памяти хранятся все схемы управления, которые отвечают за фиксацию команд в заданной последовательности. Здесь находятся данные калибровки и эталонные настройки для всех процессов, зависящих от мощности и типа двигателя, а также других параметров, таких как вес и трансмиссия. ППЗУ не зависит от внешнего питания, и даже при полном обесточивании бортовой сети информация остается сохраненной.

2. ОЗУ (оперативное запоминающее устройство). Эта память полностью зависит от питания бортовой сети, и в случае его отключения все данные стираются. Обычно в ОЗУ хранятся коды диагностики и информация, необходимая ЭБУ для выполнения расчетов.

3. ЭРПЗУ (электрическое программируемое запоминающее устройство). В этой памяти сохраняются коды иммобилайзера. Без этих данных запуск двигателя будет невозможен. Эта система также не зависит от питания, и информация сохраняется постоянно.

Контроллер — это универсальное устройство, которое не только управляет работой двигателя, но и обеспечивает защиту автомобиля от несанкционированного доступа.

Эксперты отмечают, что электронный блок управления (ЭБУ) Лады Калины играет ключевую роль в обеспечении эффективной работы автомобиля. Он отвечает за управление двигателем, контролируя такие параметры, как впрыск топлива, зажигание и работу системы выпуска. Благодаря современным алгоритмам, ЭБУ способен адаптироваться к различным условиям эксплуатации, что способствует оптимизации расхода топлива и снижению выбросов вредных веществ.

Кроме того, специалисты подчеркивают важность диагностики и настройки ЭБУ. Современные автомобили требуют регулярного обновления программного обеспечения, что позволяет улучшать характеристики и устранять возможные неисправности. В случае возникновения проблем, ЭБУ предоставляет информацию о состоянии систем автомобиля, что значительно упрощает процесс диагностики. Таким образом, правильная работа электронного блока управления является залогом надежности и долговечности Лады Калины.

Расположение ЭБУ в Лада Калина

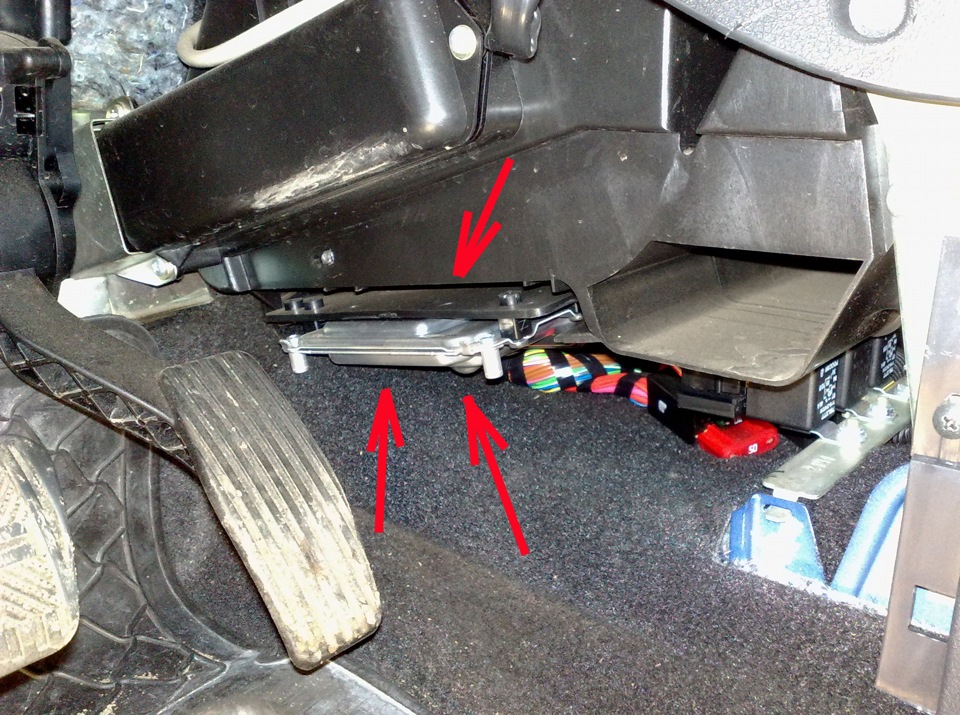

Электронный блок управления находится под центральной консолью со стороны водителя. Чтобы получить к нему доступ, достаточно снять защитную панель. Стоит отметить, что место для расположения ЭСУД выбрано очень неудачно. ЭБУ под консолью часто заливает охлаждающей жидкостью, ведь радиатор отопителя и шланги находятся в непосредственной близости. Поэтому многие автомобилисты стремятся как можно скорее перенеси его в более безопасное место.

Интересные факты

Вот несколько интересных фактов о функциях и устройстве электронного блока управления (ЭБУ) Лады Калины:

1. Интеграция систем: ЭБУ Лады Калины управляет не только двигателем, но и другими системами автомобиля, такими как система ABS, система управления трансмиссией и даже климат-контроль. Это позволяет обеспечить более эффективное взаимодействие различных систем и улучшить общую производительность автомобиля.

2. Адаптивное управление: ЭБУ способен адаптироваться к условиям эксплуатации и стилю вождения. Он собирает данные о работе двигателя и других систем, что позволяет ему оптимизировать параметры работы, такие как угол опережения зажигания и соотношение топливо-воздух, для достижения максимальной экономии топлива и снижения выбросов.

3. Диагностика и самодиагностика: ЭБУ Лады Калины оснащен функцией самодиагностики, что позволяет ему выявлять неисправности в работе систем автомобиля. При обнаружении ошибки ЭБУ может записывать коды неисправностей, которые могут быть считаны с помощью диагностического оборудования, что значительно упрощает процесс ремонта и обслуживания автомобиля.

Как работает ЭБУ

Данные, поступающие с датчиков, включают в себя множество характеристик. Например, датчик массового расхода воздуха (ДМРВ) собирает и передает информацию о количестве воздуха, поступающего в систему — чем больше воздуха использует двигатель, тем лучше его динамические показатели. Однако, если эти значения окажутся завышенными, это неизбежно приведет к увеличению расхода топлива. Электронный блок управления (ЭБУ) на Лада Калина способен отслеживать такие отклонения и уведомлять владельца о неисправностях, хотя продолжит выполнять команды на основе неверных данных.

Контроллер собирает сведения о следующих процессах:

• положение коленчатого и распределительного валов;
• температура входящего воздуха;
• сброс ошибок;
• скорость движения автомобиля;
• амплитуда колебаний кузова;
• напряжение бортовой сети;
• температура охлаждающей жидкости;
• содержание примесей в выхлопных газах.

Кроме того, на ЭБУ поступают данные о положении дроссельной заслонки, расходе топлива, угле зажигания и многих других параметрах.

Основные неисправности и их причины

Проблем с ЭБУ не так много. В основном выход из строя контроллера происходит по причине скачка напряжения в сети. Другие возможные неполадки системы:

1. Устройство часто выходит из строя из-за повреждений механического характера. Например, девайс получил сильный удар или наблюдались продолжительные вибрации, которые вызвали возникновение трещин на пайках контактов и в других местах.
2. Контроллер перегревается по причине сильных перепадов температур. Например, в зимний период некоторые автолюбители запускают мотор на высоких оборотах, пытаясь гарантированно его завести, в результате возникает перегрев ЭСУД.
3. Коррозия. Как ни странно, ржавчина появляется на модуле из-за частых перепадов температуры воздуха и, как следствие, возникновения большого количества конденсата.
4. Разгерметизация. По этой причине внутрь попадает влага, что и приводит к выходу устройство из строя.
5. Отсутствие связи с блоком управления. Возникает после вмешательства в систему управления извне. Часто подобное происходит, когда от одного автомобиля пытаются «подкурить» другой, с севшим аккумулятором. Возможен вариант, когда во время работы двигателя с АКБ сбрасываются клеммы или при подключении нарушена полярность (клеммы перепутаны). Реже отсутствие связи происходит по причине запуска стартера без подключения к нему питания.

Если устройство вышло по каким-то причинам из строя, ремонт или замена должны проводиться только после выполнения комплексной диагностики. Особенность неисправности может указывать на неполадки, связанные с функционированием других систем. Если их своевременно не устранить, то ремонт или замена модуля на новый приведет к повторному выходу из строя.

Признаки неисправности ЭБУ

Если устройство функционирует неправильно или связь полностью отсутствует, это можно заметить по следующим признакам:

1. При наличии явных неисправностей на панели приборов индикатор Check Engine не загорается или мигает с различной частотой. Сначала следует проверить работоспособность лампочки и наличие питания, а затем переходить к диагностике блока ЭБУ.
2. При подключении диагностического сканера к разъему он может выдавать неверные данные, вызывающие сомнения. Проще говоря, информация значительно отличается от ожидаемой. В случае неисправности контроллера сканер может вообще не подключиться.
3. Наблюдаются сбои в работе двигателя, такие как троение, трудности с запуском или полное отсутствие запуска. При этом объективных причин для этих проблем не наблюдается.
4. Пропуски зажигания происходят при исправной системе зажигания.
5. Вентилятор, расположенный перед радиатором, включается без видимой причины.
6. Без очевидных причин перегорают предохранители, причем разные. Обычно это происходит из-за скачков напряжения в бортовой сети или короткого замыкания, но если диагностика не выявляет таких проблем, то причина может быть в ЭСУД.
7. Импульсы от датчиков не поступают или приходят с перебоями.
8. Неправильная работа педали газа, особенно если речь идет о электронной версии: при нажатии на нее она либо не реагирует, либо делает это с задержкой.
9. Наличие повреждений на корпусе устройства или контактах, например, следы подгорания на клеммных колодках.

Отсутствие сигналов управления системой зажигания, РХХ, бензонасоса и других устройств, которые регулирует электронный блок управления, может свидетельствовать о неисправности контроллера.

Зачем нужна прошивка ЭБУ Лада Калина

Прошивкой называется специальное программное обеспечение, которое создаётся специалистами различных компаний для улучшения характеристик двигателя. Как правило, прошивки постоянно обновляются, каждый год выпускаются новые, более современные и совершенные модификации. На автомобили Лада Калина совсем недавно была выпущена версия прошивки 3.0. Она улучшает динамические характеристики автомобиля, снижает потерю мощности при работающем кондиционере.

После удачной прошивки изменения в работе двигателя чувствуются сразу: мотор лучше подхватывает с низких оборотов, двигатель работает плавно и тихо, повышается чувствительность педали газа. Переход скоростей выполняется быстрее (разгон осуществляется с переключением передач через одну), в условиях городского движения меньше приходится переключать передачи, плавная работа 5 скорости на низких оборотах.

Благодаря прошивке обеспечивается:

• улучшенный запуск двигателя в зимний период;
• исключение провалов;
• снижение расхода топлива;
• повышение комфортабельности управления транспортным средством;
• мягкость работы силового агрегата;
• увеличение показателей мощности;
• улучшение разгона;
• увеличение максимальной скорости;
• удаление стандарта «Евро» 3 и 4.

Улучшением работы двигателя должны заниматься на заводе, но, к сожалению, владельцам отечественных авто зачастую приходится заботиться о комфорте управления самостоятельно.

Отключаем иммобилайзер на Лада Калина. Замыкаем провода 9 и 18. Прошивка ЭБУ.

Как выполняется прошивка

Процесс обновления программного обеспечения (прошивки) проходит в несколько этапов:

1. В первую очередь осуществляется полная диагностика двигателя, так как при наличии неисправностей прошивка может оказать больше негативного влияния, чем положительного.
2. Оригинальная прошивка сохраняется, после чего на ее основе выбирается модифицированная версия.
3. С помощью адаптера, подключенного к диагностическому разъему OBD II (с учетом правильной распиновки), новое программное обеспечение загружается в ЭБУ с использованием специального программного обеспечения.
4. После этого контроллер перезагружается, и проверяется функционирование всех систем.

На первый взгляд, процесс может показаться простым, однако прошивка блока управления на Лада Калина без соответствующих знаний и навыков крайне не рекомендуется. Также необходимо наличие специального оборудования и умение правильно выбрать прошивку, чтобы избежать возможных проблем. Обратившись в профессиональные сервисы, вы сможете не только пройти диагностику и обновление прошивки, но и получить гарантию на выполненные работы.

Перенос ЭБУ

Каждому владельцу автомобиля Лада Калина, особенно тем, кто владеет им не первый год, знакома проблема, связанная с заливанием контроллера охлаждающей жидкостью. Любая протечка в радиаторе отопителя или неплотное соединение шлангов приводит к попаданию антифриза на ЭБУ. Даже если таких проблем не возникало до сих пор, это не значит, что этого не произойдет в любой момент. Поэтому лучше не дожидаться таких неприятностей и заранее перенести блок управления в более безопасное место.

Перенос ЭБУ на Калине: Куда, зачем и почему нужно перенести "мозги"?

Сделать это несложно, для работы будет достаточно отвёртки и нескольких ключей. Наиболее распространенные места для переноса следующие:

1. Прикрепить под утеплитель чуть выше коврика спереди слева.
2. На воздуховод над бардачком.

В крайнем случае можно обмотать плотнее контроллер полиэтиленовой пленкой или замазать герметиком. Этот вариант не самый удачный, так как внутри будет копиться конденсат и ЭБУ выйдет из строя.

Демонтаж ЭБУ и установка в безопасное место

На выполнение всей работы потребуется не более одного часа. Запаситесь отверткой и ключом на 10, и начнем демонтаж:

1. Уберите пластиковый кожух со стороны переднего пассажира.
2. Теперь у вас есть доступ к контроллеру, однако его извлечение может оказаться непростым. Сначала открутите саморез отверткой и попытайтесь потянуть ЭБУ на себя. Если это не удается, снимите кожух со стороны водителя и попробуйте давить с этой стороны.
3. После того как ЭБУ будет снят, открутите крепление, на котором он держится.
4. Теперь можно переходить к установке на новое место. В качестве примера выбрано пространство под полкой бардачка.
5. В полке необходимо сделать три отверстия для болтов диаметром 5 мм в тех же местах, что и на ЭБУ. После этого прикрепите контроллер к полке.

Перенос ЭБУ (мозгов) на Калине

При установке важно быть осторожным, чтобы не повредить провода. Таким простым способом можно предотвратить возможное попадание влаги в электронный блок управления и избежать связанных с этим проблем.

Контроллер, или, как его называют в народе, «мозги», на Калине – это один из ключевых элементов автомобиля, и не зря он получил такое название. Без него невозможно обеспечить нормальное функционирование всех систем автомобиля. Кроме того, ЭБУ значительно упрощает контроль работы двигателя и бортовой сети, позволяя своевременно обнаруживать неисправности и устранять их.

Советы по обслуживанию и диагностике ЭБУ Лада Калина

Электронный блок управления (ЭБУ) Лады Калины является ключевым элементом системы управления двигателем, и его правильное обслуживание и диагностика имеют решающее значение для обеспечения надежной работы автомобиля. Ниже приведены несколько советов, которые помогут владельцам Лады Калины поддерживать ЭБУ в исправном состоянии и выявлять возможные неисправности.

Регулярная проверка соединений

Одним из первых шагов в обслуживании ЭБУ является регулярная проверка всех электрических соединений. Коррозия, окисление или механические повреждения проводов могут привести к сбоям в работе блока. Рекомендуется периодически осматривать разъемы и контакты, очищать их от загрязнений и при необходимости использовать специальные средства для защиты от коррозии.

Мониторинг состояния аккумулятора

ЭБУ зависит от стабильного напряжения, поступающего от аккумулятора. Неправильная работа аккумулятора или его разряд могут вызвать сбои в работе ЭБУ. Регулярно проверяйте состояние аккумулятора, его заряд и контакты. При необходимости заменяйте аккумулятор или проводку, чтобы избежать проблем с ЭБУ.

Использование диагностического оборудования

Для диагностики ЭБУ Лады Калины рекомендуется использовать специализированное диагностическое оборудование. С помощью сканера можно считать коды ошибок, которые помогут определить наличие неисправностей в системе управления двигателем. Важно не игнорировать коды ошибок, так как они могут указывать на серьезные проблемы, требующие немедленного внимания.

Обновление программного обеспечения

Производители автомобилей периодически выпускают обновления программного обеспечения для ЭБУ, которые могут улучшить его работу и устранить выявленные недостатки. Владельцам Лады Калины стоит следить за обновлениями и при необходимости обращаться в сервисные центры для их установки. Это поможет обеспечить оптимальную работу двигателя и повысить его эффективность.

Проверка датчиков

ЭБУ получает информацию от различных датчиков, таких как датчик температуры, датчик массового расхода воздуха и другие. Неправильная работа этих датчиков может привести к сбоям в работе ЭБУ. Регулярная проверка и замена неисправных датчиков помогут избежать проблем с управлением двигателем. Рекомендуется также очищать датчики от загрязнений, чтобы обеспечить их корректную работу.

Профилактическое обслуживание

Профилактическое обслуживание включает в себя не только проверку ЭБУ, но и регулярную замену масла, фильтров и других расходных материалов. Это поможет поддерживать двигатель в хорошем состоянии и снизить нагрузку на ЭБУ. Также стоит следить за состоянием системы охлаждения и выхлопной системы, так как их неисправности могут негативно сказаться на работе блока управления.

Соблюдение этих рекомендаций поможет владельцам Лады Калины поддерживать ЭБУ в исправном состоянии, что, в свою очередь, обеспечит надежную и эффективную работу автомобиля на протяжении долгого времени.
