Диагностический разъем авто Лада Калина

Диагностический разъем автомобиля Лада Калина играет важную роль в самодиагностике, позволяя владельцам и специалистам получать информацию о состоянии систем автомобиля. В этой статье рассмотрим, как работает этот разъем, какие данные он предоставляет и расшифруем коды неисправностей, возникающие в процессе эксплуатации. Знание этих аспектов поможет своевременно выявлять и устранять неполадки, поддерживая автомобиль в оптимальном состоянии для безопасности и надежности на дороге.

Общая характеристика диагностики двигателя

Назначение диагностического разъема заключается в обеспечении связи между блоками управления автомобиля и основными компонентами с диагностическим сканером. У этих разъемов имеется определенное количество контактов, каждый из которых выполняет свою уникальную функцию и задачу.

Диагностика двигателя осуществляется для выявления скрытых неисправностей и дефектов, а также для оценки эффективности работы каждого механизма.

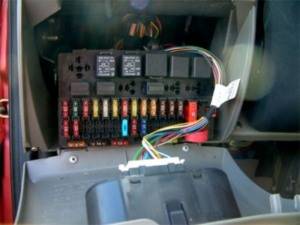

Перед тем как проводить диагностику двигателя с использованием разъема, необходимо выполнить другие методы проверки автомобиля Лада Калина. Сначала следует провести механическую проверку видимых элементов (электропроводки, предохранителей и свечей) и оценить состояние всех ключевых узлов автомобиля. Только после этого осмотра и устранения всех обнаруженных неисправностей можно переходить к электронной диагностике.

Диагностика Лада Калина, которая может быть выполнена с помощью разъема, включает в себя:

1. Чтение и просмотр кодов, выявление ошибок.
2. Оценка функционирования системы управления, анализ ее характеристик.
3. Удаление результатов предыдущих диагностик.
4. Анализ показателей датчиков кислорода.
5. Сбор данных диагностики во время движения автомобиля.

Диагностика инжекторного автомобиля может показаться сложной и запутанной. Многие полагают, что это задача только для профессионалов, однако проверку работы систем управления вполне возможно выполнить самостоятельно.

Эксперты отмечают, что диагностический разъем автомобиля Лада Калина играет ключевую роль в процессе диагностики и обслуживания транспортного средства. Он обеспечивает связь между бортовой системой автомобиля и диагностическим оборудованием, что позволяет быстро выявлять неисправности и проводить технический анализ. Специалисты подчеркивают, что наличие стандартизированного разъема облегчает работу как профессиональных механиков, так и владельцев автомобилей, которые могут использовать доступные сканеры для самостоятельной диагностики. Кроме того, правильное использование диагностического разъема способствует более эффективному обслуживанию автомобиля, что в свою очередь увеличивает его надежность и срок службы. Важно отметить, что регулярная диагностика позволяет избежать серьезных поломок и значительно экономит средства на ремонте.

elm 327 v1.5 /тест на машине/Лада Калина 2006год

Самодиагностика автомобиля Лада Калина

В любом современном блоке управления, а именно такой стоит на Калине, имеется достаточно мощная система самодиагностики, основанная на программировании. Это значительно облегчает поиск неисправностей даже неопытному автовладельцу.

Электронный блок управления является мини-компьютером, который выполняет специальные задачи:

• обработку сигналов, получаемых от датчиков;
• расчет воздействий управления по заданным алгоритмам;
• управление механизмами исправления.

Самодиагностика начинается с подсоединения диагностического тестера к контроллеру автомобиля. Таким образом легко получить диагностические данные и ошибки. Вместо тестера можно использовать специальную программу, скачав ее бесплатно на любом подходящем ресурсе.

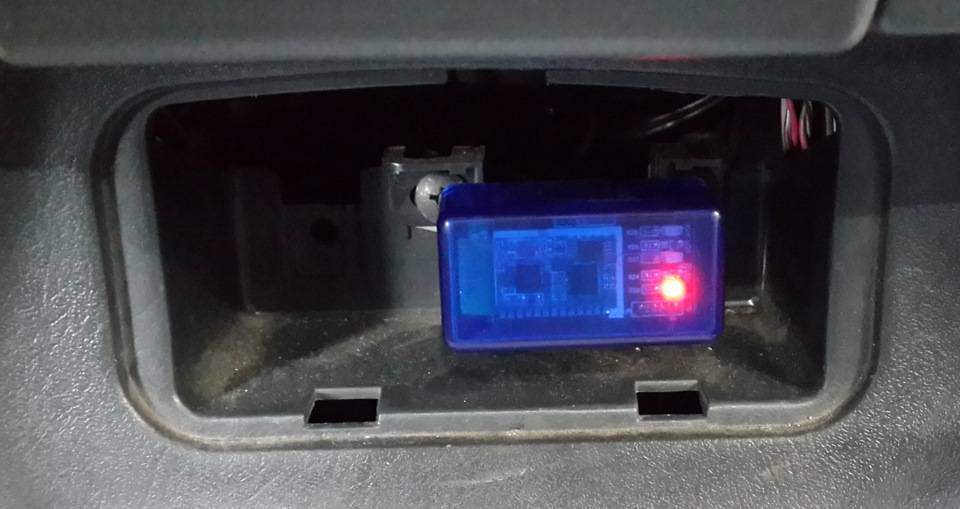

Чтобы провести диагностику своими руками, необходимо приобрести диагностический адаптер К-линии, который поддерживает протокол KWP200. Он осуществляет передачу данных с машины в компьютер. Для этого в автомобиле Лада Калина есть специальный разъем, который можно найти рядом с рычагом коробки передач под крышкой. У Калины расположение диагностического разъема наиболее удачное по сравнению с другими моделями. К этому разъему и следует подключить адаптер.

В комплекте с адаптером, предназначенным для разъема, идут специальный драйвер и программное обеспечение. СОМ-порт, который появится в программе, необходимо переставить на цифры 1,2, 3 или 4. Это номера, с которыми работает стандартный калиновский разъем.

После подключения диагностического разъема и оборудования следует включить зажигание и запустить программу. Если все сделано и подключено правильно, система выдаст сообщение о том, что связь установлена. Теперь можно начинать диагностику.

Интересные факты

Вот несколько интересных фактов о диагностическом разъеме автомобиля Лада Калина:

1. Стандарт OBD-II: Лада Калина, как и многие современные автомобили, использует стандарт OBD-II (On-Board Diagnostics II) для диагностики. Этот стандарт позволяет проводить считывание кодов ошибок и мониторинг состояния различных систем автомобиля, что значительно упрощает процесс диагностики и ремонта.

2. Универсальность подключения: Диагностический разъем Лада Калина совместим с различными диагностическими сканерами и программами, что позволяет владельцам автомобилей использовать как профессиональное оборудование, так и доступные на рынке адаптеры для смартфонов. Это делает диагностику более доступной и удобной.

3. Расположение разъема: Диагностический разъем на Ладе Калине обычно расположен под панелью приборов, рядом с рулевой колонкой. Это место выбрано для удобства доступа, однако иногда владельцам может потребоваться немного потрудиться, чтобы его найти, особенно если они не знакомы с устройством автомобиля.

Эти факты подчеркивают важность диагностического разъема для обслуживания и ремонта автомобилей, а также его роль в повышении удобства для владельцев.

Как подключить диагностический разъем Лада Гранта

Что такое стандартные параметры

Каждый двигатель обладает определенными стандартными характеристиками. Эти технические параметры играют ключевую роль в обеспечении корректной работы мотора. Именно эти значения сопоставляются с данными, полученными в ходе диагностики. Все измерения проводятся при работающем двигателе на холостых оборотах.

Ошибки, которые сохраняются в памяти автомобиля, обозначаются как DTC (Diagnostic Trouble Codes). Чтобы понять, что именно означает каждая ошибка, необходимо расшифровать их коды, которые легко найти на различных онлайн-ресурсах. На таких сайтах представлены полные таблицы с расшифровками кодов ошибок.

Однако двигатель может сталкиваться с проблемами и без выдачи ошибок. К примеру, если холостые обороты завышены, блок управления может интерпретировать это как нажатие на педаль акселератора и не воспринимать ситуацию как ошибку, в результате чего она не будет отображена при диагностике.

Если в процессе диагностики все измеренные параметры находятся в пределах 20% от стандартных значений, это свидетельствует о нормальной работе мотора. Узлы и компоненты, показатели которых превышают установленный предел, следует считать неисправными.

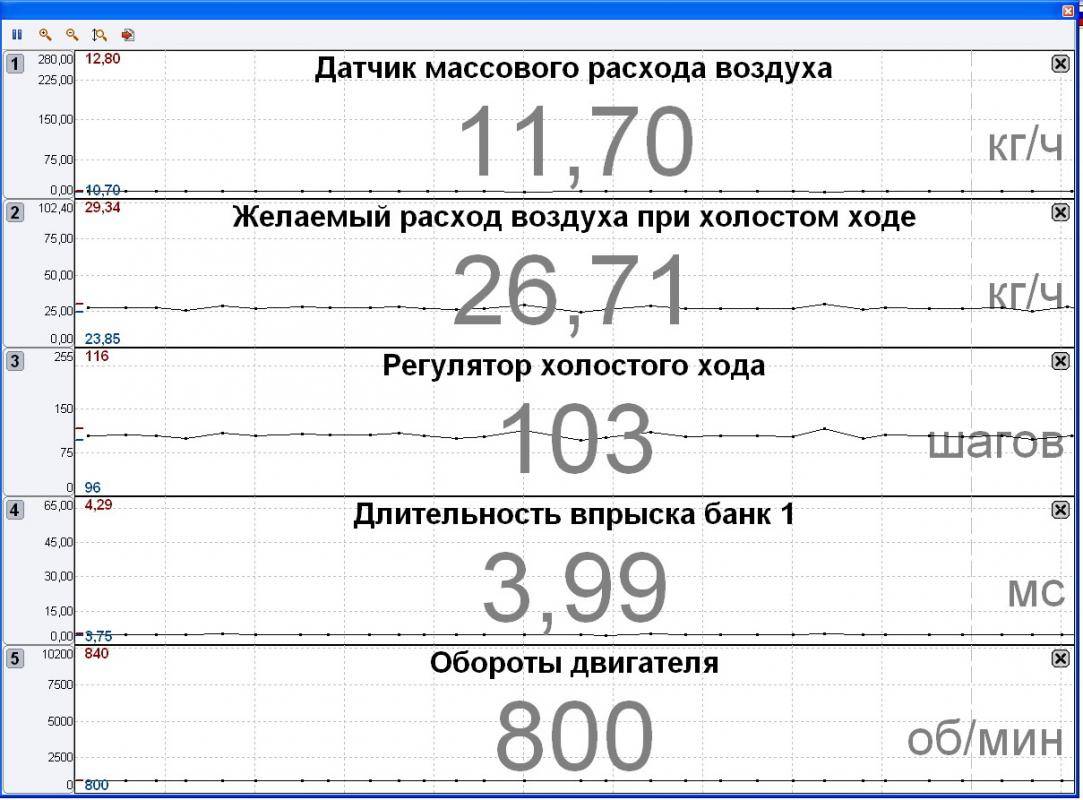

Основные показатели работы

1. Уровень напряжения аккумулятора (UACC). Чтобы провести проверку, необходимо включить все наиболее мощные источники потребления энергии. Если показатель напряжения на диагностическом экране меньше, чем должно быть, придется проверять отдельно все цепи электрики. Нормальные значения — от 14 до 14,5 В.
2. Массовый расход воздуха (AIR). Показатель определяет датчик массового расхода воздуха. Без диагностического оборудования проверка расхода воздуха невозможна. Для получения значения нужно надавить на педаль газа, чтобы число оборотов составило 5000. При исправном датчике показатель вырастает до уровня в 200-250 кг/ч.
3. Длительность импульса впрыска (INJ). Это время впрыска топлива в цилиндр, пока открыта каждая форсунка. Показатели, превышающие норму, свидетельствуют о том, что форсунки, скорее всего, забиты и засорены. Чтобы устранить проблему, детали следует промыть. Причинами также может стать засорение топливного фильтра или поломки насоса. Для точной диагностики проблемы следует нажать на педаль газа. В норме показатели должны быть от 3 до 5 в спокойном, холостом состоянии и от 15 до 20 — при газовании.
4. Показатель кислорода до катализатора (ALAM1). Не должен превышать показатель в 0,7 В и, доходя до этой цифры, спускаться обратно. Это говорит о исправной работе обратной связи.
5. Число шагов регулятора холостых ходов (FSM). По-другому — датчик контроля холостого хода. Является шаговым электрическим двигателем с затычкой в виде конуса, закрепленной на валу. При холостой работе двигателя этот показатель равняется 40-60 шагам, при подгазовке — от 150 до 180 шагов.
6. Расчетный расход топлива (QT). Для полной диагностики проверяют давление в топливной рампе и напряжение в свечах зажигания. Не помешает проверить компрессию по цилиндрам и узнать СО. Однако для всех этих измерений, помимо диагностического разъема и стандартного оборудования, потребуется другое, дорогостоящее устройство и подключение к работе опытных профессионалов. Поэтому здесь придется ограничиться одним показателем: от 0,6 до 0,9 л/час на холостых оборотах.

Диагностический разъём на Лада Калина — всё ПРОСТО!

Второстепенные параметры работы мотора

1. Значение положения дроссельной заслонки (THR). Этот параметр определяется специальным датчиком. Если значение положения дроссельной заслонки указывает на ошибку или неисправность, автовладелец может заметить рывки и «провалы» во время движения. Также признаком проблемы станет увеличение оборотов на холостом ходу. Этот параметр следует проверять при включенном зажигании, но запускать двигатель не рекомендуется. При плавном нажатии на педаль акселератора показания на дисплее должны постепенно увеличиваться до 90%. Важно помнить, что достичь 100% невозможно — это предусмотрено производителями. Датчик считается исправным, если проверка прошла успешно, а холостой ход показывает 0%.

2. Коленчатый вал и его частота вращения (FREQ). Специальный датчик положения коленчатого вала выводит диагностические данные на экран. Неисправность можно заметить и без оборудования, так как двигатель просто не заведется. Нормальные показатели с датчика колеблются в пределах от 800 до 840 об./мин.

3. Предел неравномерного вращения коленчатого вала (LUMS_W). Этот показатель не должен превышать 4 об./с. В противном случае можно с уверенностью говорить о наличии пропусков воспламенения в цилиндрах. При такой неисправности стоит проверить свечи зажигания и провода высокого напряжения.

4. Угол опережения зажигания (UOZ). Данные нескольких датчиков объединяются в один показатель и рассчитываются электронным блоком управления. Значение этого параметра варьируется от 6 до 15.

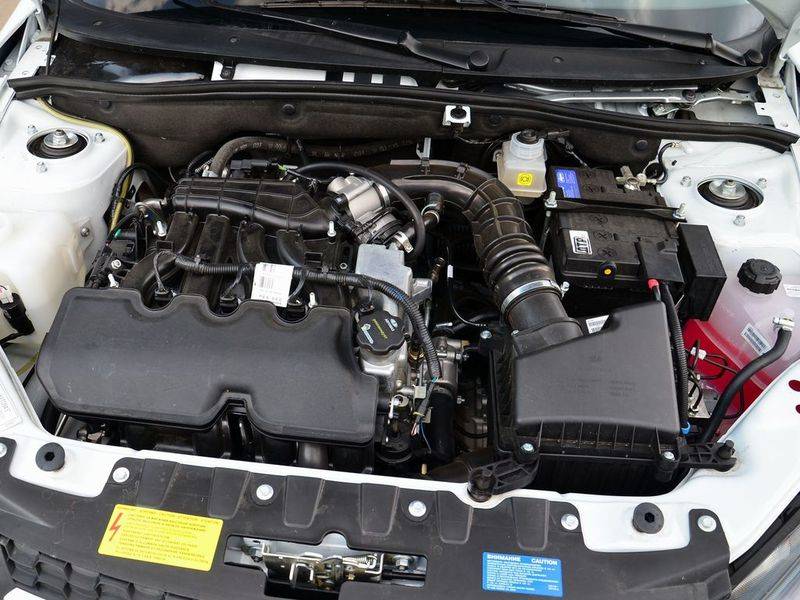

Таким образом, проверка работы двигателя осуществляется с помощью диагностического разъема и специализированного оборудования. Символические обозначения неисправностей автомобиля преобразуются в цифровые коды, которые можно увидеть на приборной панели.

Коды неисправности и их расшифровка

Если автомобиль Лада Калина выдает коды неисправности, их следует идентифицировать по справочнику и устранить проблемы, о которых свидетельствует тот или иной код:

• 2 — превышение напряжения;
• 3 — неисправность прибора, указывающего уровень топлива;
• 4 — не срабатывает датчик температуры охлаждения, возможен обрыв цепи;
• 5 — ошибка датчика температуры снаружи;
• 6 — вероятный перегрев мотора;
• 7 — аварийный уровень давления масла;
• 8 — неисправна тормозная система;
• 9 — разряжена аккумуляторная батарея;
• Е — ошибка заложена в пакете данных.

Проблема, которая может возникнуть при соединении оборудования с разъемом, — это появление на диагностическом экране надписи «нет соединения». Причиной такой неисправности может стать разрыв линии диагностики. В этом случае можно использовать иммобилизатор или просто установить перемычку, соединяющую контакты.

Диагностический разъем в автомобиле — достаточно функциональная опция. С его помощью можно выявить множество проблем, о которых владелец даже и не подозревал. Исправление всех поломок в автосервисе или своими руками значительно улучшит работу как самого двигателя, так и автомобиля в целом.

Советы по использованию диагностического оборудования

Использование диагностического оборудования для автомобилей Лада Калина может значительно упростить процесс выявления и устранения неисправностей. Ниже приведены несколько советов, которые помогут вам эффективно использовать диагностический разъем и оборудование.

1. Выбор подходящего диагностического сканера: Перед покупкой диагностического сканера убедитесь, что он совместим с вашим автомобилем. Для Лада Калина подойдут как универсальные сканеры, так и специализированные устройства, которые поддерживают протоколы OBD-II и другие специфические для марки функции.

2. Подготовка автомобиля: Перед подключением диагностического оборудования убедитесь, что автомобиль находится в исправном состоянии. Выключите зажигание и отключите все электрические устройства, чтобы избежать помех в работе сканера. Также рекомендуется проверить, что все соединения и разъемы чистые и не имеют коррозии.

3. Правильное подключение: Найдите диагностический разъем, который обычно расположен под приборной панелью, рядом с рулевой колонкой. Подключите сканер, убедившись, что он надежно зафиксирован в разъеме. Неправильное подключение может привести к ошибкам в считывании данных.

4. Чтение кодов ошибок: После подключения сканера включите зажигание, но не запускайте двигатель. Используйте меню сканера для считывания кодов ошибок. Обратите внимание на все полученные коды, так как они могут указывать на несколько проблем одновременно.

5. Интерпретация данных: После получения кодов ошибок важно правильно интерпретировать их. Используйте руководство пользователя сканера или онлайн-ресурсы для расшифровки кодов. Не забывайте, что некоторые коды могут быть временными и не указывать на серьезные неисправности.

6. Сброс кодов ошибок: После устранения неисправностей рекомендуется сбросить коды ошибок с помощью сканера. Это позволит вам убедиться, что проблема действительно решена, и избежать ложных срабатываний системы диагностики.

7. Регулярная диагностика: Проводите регулярную диагностику автомобиля, даже если нет явных признаков неисправностей. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок в будущем.

8. Обучение и практика: Если вы новичок в использовании диагностического оборудования, не стесняйтесь изучать материалы и проходить обучение. Практика поможет вам быстрее освоить работу с диагностическим сканером и повысить вашу уверенность в процессе диагностики.

Следуя этим советам, вы сможете эффективно использовать диагностическое оборудование для вашего автомобиля Лада Калина, что поможет вам поддерживать его в хорошем техническом состоянии и своевременно выявлять возможные неисправности.

Вопрос-ответ

Где находится разъем самодиагностики?

Диагностический разъем OBD находится в непосредственной близости от руля (на расстоянии не более 18 см) и имеет вид розетки трапециевидной формы с 16 контактами, сгруппированными в 2 группы по 8 штук. Разъем OBD в настоящее время имеется на всех современных автомобилях, оснащенных системой самодиагностики.

Чем отличается разъем OBD от OBD2?

Разъем OBD необходим для подключения приборов, с помощью которых контролируется функционирование систем автомобиля и определяют химический состав выхлопных газов. Под распиновкой OBD2 понимают определенные требования, которым подчиняются автопроизводители.

Какой программой читать АвтоВАЗ?

Диагностическая программа OpenDiag Pro предназначена для компьютерной диагностики инжекторных автомобилей отечественного производства ВАЗ, ГАЗ, УАЗ, ЗАЗ и Renault. Модуль для Renault активируется дополнительно за 1000 рублей.

Советы

СОВЕТ №1

Перед использованием диагностического разъема авто Лада Калина, ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять, где находится разъем и как правильно подключить диагностическое оборудование.

СОВЕТ №2

Используйте качественное диагностическое оборудование, совместимое с автомобилями Лада. Это обеспечит точность диагностики и поможет избежать ошибок при считывании кодов неисправностей.

СОВЕТ №3

Регулярно проверяйте состояние разъема и проводки. Загрязнение или повреждение разъема могут привести к неправильной работе диагностического оборудования, поэтому следите за чистотой и целостностью соединений.

СОВЕТ №4

Не игнорируйте коды ошибок, полученные через диагностический разъем. Они могут указать на потенциальные проблемы с автомобилем, которые лучше устранить на ранней стадии, чтобы избежать более серьезных поломок в будущем.
