Установка противотуманок на ВАЗ 2109

Установка противотуманок на ВАЗ 2109 улучшает видимость в плохую погоду и повышает безопасность на дороге. В статье рассмотрим процесс установки, необходимые инструменты и комплектующие, а также технологии выполнения работ самостоятельно. Следуя рекомендациям, вы сможете установить противотуманки, что повысит функциональность автомобиля и добавит стильный внешний вид.

Причины установки противотуманных фар

Существует две основные причины, по которым владельцы автомобилей решают установить противотуманные фары:

• функциональная;
• эстетическая.

С точки зрения функциональности противотуманные фары на ВАЗ 2109 значительно повышают безопасность вождения, что всегда является важным аспектом. Это улучшение достигается благодаря лучшей видимости в сложных дорожных условиях. Противотуманки ВАЗ 2109 прекрасно дополняют основные фары. В условиях тумана часто возникает ситуация, когда нижняя граница тумана располагается выше противотуманок, но ниже основных фар. В таких случаях ПТФ становятся незаменимым источником освещения дороги.

В темное время суток противотуманные фары, расположенные ближе к дороге, эффективно освещают обочину. Это позволяет водителю лучше контролировать движение автомобиля по основной части дороги и предотвращает занос при резком торможении. Кроме того, увеличение светового потока за счет дополнительных осветительных приборов повышает комфортность вождения, особенно в условиях сильного снегопада или ливня.

Что касается эстетической стороны, она имеет меньшее значение. Установка противотуманных фар не позволяет выделиться из общего потока, так как такие фары встречаются у многих автомобилей. Исключение составляют только уникальные модели противотуманок, которые можно установить на сервисной станции. Придать двадцатилетнему автомобилю современный вид с помощью ПТФ довольно сложно, но их установка точно не ухудшит ситуацию.

Установка противотуманок на ВАЗ 2109 является актуальным вопросом для многих автолюбителей. Эксперты отмечают, что такие фары значительно улучшают видимость в условиях плохой погоды, особенно в тумане, дожде или снегопаде. Правильная установка противотуманок не только повышает безопасность на дороге, но и придаёт автомобилю более современный и стильный вид.

Специалисты рекомендуют выбирать качественные модели, которые обеспечивают равномерное освещение и имеют хорошую защиту от влаги. Важно также учитывать правильное расположение фар: они должны быть установлены ниже уровня основного света, чтобы избежать ослепления встречных водителей. Кроме того, установка противотуманок требует соблюдения определённых правил и норм, что делает процесс более сложным, но оправданным. В итоге, грамотный подход к установке противотуманок на ВАЗ 2109 может значительно повысить комфорт и безопасность вождения.

Установка и подключение ПТФ на ВАЗ 2108, 2109, 21099

Установочный комплект

https://youtube.com/watch?v=Drhw9u3hDX0

Для реализации проекта вам понадобятся:

• две противотуманные фары с кронштейнами для крепления;
• нормально-разомкнутое реле для подключения приборов освещения;
• кнопка включения противотуманных фар;
• одножильный провод сечением 1 кв. мм, длиной примерно 4 метра;
• предохранитель 16А;

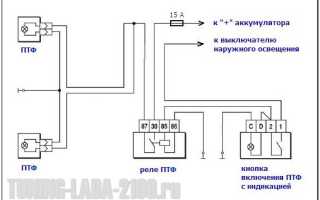

• схема подключения;
• контактные колодки — при их отсутствии в комплекте с фарами и реле.

Если у вас уже есть что-то из этого набора, докупите остальное. А если вам предстоит покупать всё, то рассмотрите вариант приобретения коробочного комплекта целиком. В него входит всё необходимое, там же найдётся подробная инструкция по установке.

Подключение противотуманных фар на ВАЗ 2109 потребует наличия определенных инструментов. Вам понадобятся ключ на 10, отвёртка, бокорезы, сапожный нож для зачистки проводов и изолента. Это минимальный набор. Он достаточен в случае применения технологии скрутки для соединения проводов.

Еще один вариант подключения ПТФ, который и рекомендует большинство экспертов, — пайка всех соединений и применение термо-усадочных материалов для изоляции.

Интересные факты

Вот несколько интересных фактов о установке противотуманок на ВАЗ 2109:

1. Заводская комплектация: ВАЗ 2109 изначально не комплектовался противотуманными фарами, что делает их установку популярным модификационным решением среди владельцев. Многие автолюбители устанавливают противотуманки не только для улучшения видимости в условиях плохой погоды, но и для придания автомобилю более современного и стильного внешнего вида.

2. Электрическая схема: Установка противотуманок требует изменения электрической схемы автомобиля. Важно правильно подключить фары к системе, чтобы избежать перегрузки проводки. Часто для этого используют реле, что позволяет снизить нагрузку на переключатель и увеличить срок службы компонентов.

3. Правила эксплуатации: Важно помнить, что противотуманки предназначены для использования в условиях плохой видимости, таких как туман, дождь или снег. Неправильное использование противотуманок (например, включение их в ясную погоду) может привести к ослеплению других водителей и штрафам. Поэтому установка противотуманок должна сопровождаться знанием правил их эксплуатации.

Линзовые LED противотуманки на 2109. Установка.

Монтаж фар и прокладка проводов

Штатные бамперы модели ВАЗ 2109 имеют специальные места, предназначенные для установки противотуманных фар. Если на вашем автомобиле остались оригинальные бамперы, рекомендуется устанавливать фары именно в эти места. В случае, если бамперы были заменены, стоит рассмотреть вариант крепления кронштейнов противотуманок не к бамперу, а к кузову автомобиля. Крепление к бамперу, особенно если он не оригинальный, может привести к разрегулировке, что, в свою очередь, увеличивает риск ослепления водителей встречных машин и потери освещения. Не забывайте, что противотуманные фары должны располагаться не ниже 25 см от дорожной поверхности и не дальше 40 см от габаритов автомобиля.

Даже если ваш автомобиль никогда не имел противотуманных фар, конструкция ВАЗ 2109 предусматривает возможность их подключения. В блоке предохранителей есть предусмотренные места для установки предохранителя. Более того, заводская комплектация «девятки» включает в себя уже проложенную проводку для подключения ПТФ. Если она сохранилась, вы можете её использовать. В противном случае, придется прокладывать проводку заново.

Начните установку с правой противотуманной фары. Подключите провод к жгуту, который проходит под радиатором. Затем присоедините левую фару и проложите провод до реле. От реле через блок предохранителей проведите провод до кнопки в салоне. Второй провод от кнопки подключите к замку зажигания, чтобы противотуманные фары не работали при выключенном зажигании, даже если кнопка включения нажата.

Кнопка включения ПТФ

Выбор места установки кнопки включения противотуманных фар зависит того, высокая или низкая приборная панель у вашего автомобиля. Если высокая, вам повезло, ваш вариант имеет штатное место для кнопки включения ПТФ на ВАЗ 2109. Оно располагается слева от рулевой колонки между кнопкой выключателя задних противотуманных фонарей и кнопкой выключателя обогрева заднего стекла. Это место закрыто заглушкой. Для монтажа кнопки снимите декоративную панель, закрывающую левый динамик аудиосистемы, и демонтируйте сам динамик. Так вы получите доступ за приборную панель, необходимый для монтажа кнопки. Подсоедините колодку включения ПТФ и колодку индикатора этого включения, после чего установите кнопку на место.

При наличии низкой панели устанавливать кнопку будет сложнее. Возможны два варианта. Первый — вы можете запараллелить включение ПТФ с включением какой-либо другой системы, например, задних противотуманных фонарей. Второй — организовать специальное место для этой кнопки. Таким местом может стать заглушенное гнездо под центральным воздуховодом системы вентиляции, рядом с выключателем обогрева стекла пятой двери.

Чтобы установить кнопку в низкой приборке, придётся демонтировать панель, расположенную между центральным соплом системы вентиляции/отопления и органами управления печкой.

Регулировка фар

Регулировка противотуманок — это важный процесс. Неправильная настройка фар может создать неудобства для других водителей и даже угрожать безопасности на дороге. Грубую регулировку противотуманок можно выполнить самостоятельно. Для этого выберите ровную площадку рядом с белой вертикальной стеной. Вертикальность стены можно оценить визуально, а для проверки горизонтальности площадки лучше использовать инструменты, такие как двухметровый строительный уровень или водяной уровень.

Когда подходящее место найдено, поставьте автомобиль так, чтобы его передняя часть была направлена к белой стене на расстоянии 4-5 метров. Желательно, чтобы на стену не падали прямые солнечные лучи. Измерьте высоту от центра фары до земли. Затем включите противотуманки и измерьте высоту от центра пятна света до поверхности земли. Центр светового пятна должен находиться на 2-3 сантиметра ниже уровня центра фары.

Эта регулировка является довольно приблизительной. Для более точной настройки потребуется специализированный стенд на сервисной станции. Если вы решите установить противотуманки на СТО, регулировка будет включена в стоимость и выполнена обязательно.

Обслуживание и уход за противотуманками

На ВАЗ 2109 обслуживание и уход за противотуманками являются важными аспектами, которые обеспечивают их долгую и бесперебойную работу. Правильный уход не только продлевает срок службы противотуманок, но и улучшает видимость в условиях плохой погоды. Рассмотрим основные рекомендации по обслуживанию и уходу за этими важными элементами освещения.

Регулярная проверка состояния ламп. Первое, что необходимо делать, это периодически проверять состояние ламп противотуманок. Если одна из ламп перегорела, это может существенно снизить эффективность освещения. Рекомендуется заменять лампы парами, чтобы избежать неравномерного света.

Очистка стекол противотуманок. На стеклах противотуманок со временем может скапливаться грязь, пыль и другие загрязнения, что негативно сказывается на их светоотдаче. Для очистки используйте мягкую тряпку и специальные средства для мытья стекол. Избегайте абразивных материалов, которые могут поцарапать поверхность.

Проверка креплений и проводки. Важно регулярно осматривать крепления противотуманок и состояние проводки. Со временем могут ослабевать крепежные элементы, что может привести к вибрации и повреждению. Проверьте, чтобы все соединения были надежными, а провода не имели повреждений.

Защита от влаги. Противотуманки должны быть защищены от влаги, так как это может привести к коррозии и короткому замыканию. Если вы заметили, что в корпусе противотуманок скапливается вода, необходимо проверить герметичность соединений и, при необходимости, заменить уплотнители.

Регулировка угла наклона. Угол наклона противотуманок также играет важную роль в их эффективности. Если противотуманки установлены неправильно, это может привести к ослеплению встречных водителей или недостаточной видимости. Регулярно проверяйте и при необходимости корректируйте угол наклона, чтобы обеспечить оптимальное освещение дороги.

Сезонное обслуживание. Перед началом зимнего сезона рекомендуется проводить полное обслуживание противотуманок. Это включает в себя проверку всех вышеперечисленных аспектов, а также замену ламп на более мощные, если это необходимо. Зимой противотуманки могут подвергаться воздействию снега и льда, поэтому важно следить за их состоянием.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу противотуманок на вашем ВАЗ 2109 и повысить безопасность на дороге в условиях плохой видимости.

Вопрос-ответ

Как правильно установить противотуманки?

Место установки противотуманных фар намечают на небольшом удалении (до 0,4 м) от боковины ТС, но не ниже 0,25 м от пола. Дистанция измеряется по внешнему ободу фары. При правильной установке углы видимости устройств соответствуют показателям по вертикальному направлению +15 – 10°, по горизонтальной линии +45 – 10°.

Какой штраф за противотуманные фары?

Они помогают видеть дорогу в сложных погодных условиях, но при ясной погоде или ночью они могут ослепить встречных водителей и создать аварийную ситуацию. Помните: за неправильное использование противотуманных фар вам может грозить штраф в 500 рублей.

Можно ли самому поставить противотуманные фары?

ГОСТ разрешает иметь в автомобиле 2 фары ближнего света, 2 или 4 фары дальнего света, 2 противотуманные фары и ДХО. Если у вас с завода не полный комплект, то недостающее можно установить самостоятельно.

Какая максимальная скорость у ВАЗ 2109?

Разгон с места до 100 км/ч занимает у Lada (ВАЗ) 2109 разных поколений от 9 до 22 секунды. Максимальная скорость Lada (ВАЗ) 2109 — 132-190 км/ч.

Советы

СОВЕТ №1

Перед началом установки противотуманок убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся отвертки, ключи, проводка, предохранители и, конечно же, сами противотуманки. Это поможет избежать ненужных перерывов в процессе работы.

СОВЕТ №2

Обязательно ознакомьтесь с инструкцией по установке, прилагаемой к противотуманкам. В ней могут быть указаны важные детали, такие как схема подключения и особенности монтажа, которые помогут вам избежать ошибок и сделать установку более безопасной.

СОВЕТ №3

При установке противотуманок уделите внимание правильному расположению и углу наклона. Они должны быть установлены так, чтобы свет не слепил встречные автомобили и обеспечивал максимальную видимость в условиях плохой погоды. Обычно противотуманки устанавливаются ниже уровня фар и направлены немного вниз.

СОВЕТ №4

После завершения установки обязательно проверьте работу противотуманок. Убедитесь, что они включаются и выключаются корректно, а также что световой поток равномерный. Это поможет вам избежать проблем на дороге и повысит безопасность в условиях плохой видимости.
