Собственноручный тюнинг фары на ВАЗ 2109

Тюнинг фар на ВАЗ 2109 улучшает внешний вид автомобиля и повышает безопасность за счет лучшего освещения. В этой статье мы рассмотрим, как самостоятельно выполнить тюнинг, используя электросхемы и доступные материалы. Вы узнаете, как изготовить черную оптику и установить ангельские глазки, что придаст вашему автомобилю уникальный стиль и улучшит видимость в темное время суток.

Черная оптика своими руками

Тюнинг фар ВАЗ в черном цвете осуществляется с использованием матовой краски, малярного скотча и ножа. Сначала необходимо снять оптику, отделив стекла фар от корпуса. Затем отражатель заклеивается малярным скотчем, а внутренняя поверхность фары покрывается черной краской. Аналогично обрабатываются и поворотники. Если стекла поворотников имеют оранжевый цвет, их заменяют на прозрачные.

Следующий шаг включает в себя закрепление стекла фар с помощью герметика. Такой тюнинг не влияет негативно на качество светового потока. При необходимости на модели 2109 можно самостоятельно установить и подключить противотуманные фары, которые предназначены для улучшения видимости на дороге в условиях снегопада, тумана или дождя. Для этого потребуется следующий набор материалов:

• провод с сечением 1,25 кв.мм;
• узкие и широкие клеммы;
• реле;
• кнопка для включения ПТФ;
• 2 противотуманные фары;
• комплект для установки оптики.

Сначала устанавливается и подключается кнопка. В моделях 2109 с высокой панелью предусмотрено специальное место для кнопки. Демонтируется решетка, а динамик откручивается. В этом устройстве есть два разъема для подключения кнопки включения ПТФ и индикатора её работы.

Затем извлекается заглушка, и на её место устанавливается кнопка. Подключаются электрические разъемы, после чего динамик и решетка возвращаются на свои места. Под капотом откручивается монтажный блок, который представляет собой черный ящик. Далее прокладывается провод от противотуманок и от места установки реле до монтажного блока.

Разъемы Ш7 и Ш8 отсоединяются от черного ящика. Для установки клемм используется электрическая схема. Разъемы встраиваются в блок предохранителей, после чего черный ящик устанавливается обратно. Реле крепится к кузову автомобиля, контакт очищается от краски, а силовые провода подключаются к оптике. Для фиксации фар может потребоваться сделать отверстие в металлической вставке. На бамперах некоторых моделей уже предусмотрены штатные отверстия для установки ПТФ, для чего используются кронштейны.

Задние фонари ВАЗ 2109 имеют уникальную конструкцию, которая предрасполагает к быстрому окислению контактов и выходу лампочек из строя. Автомеханики советуют выбирать тюнингованные задние фары, учитывая несколько факторов. Важно оценить внешний вид изделия: задние фонари должны иметь уплотнители в местах соединения корпуса с кузовом. В противном случае потребуется использовать герметик.

Если фонарь не герметичен, в стыках между его частями могут образовываться щели. Рекомендуется приобретать тюнингованные фонари с отдельными патронами для каждой лампочки. Автомеханики не рекомендуют покупать тонированную заднюю оптику, так как качество света не должно влиять на безопасность.

Для самостоятельной установки модернизированных задних фонарей необходимо снять пластиковые панели в багажном отделении. Отключается электрический разъем, а гайки, фиксирующие фару к кузову, отворачиваются. Новая оптика устанавливается и прикручивается к кузову ВАЗ, после чего разъем подключается. Для герметизации стыка используется герметик.

Эксперты в области автотюнинга отмечают, что собственноручный тюнинг фар на ВАЗ 2109 может значительно улучшить как внешний вид автомобиля, так и его функциональность. При правильном подходе, замена стандартных линз на более современные и мощные светодиоды позволяет добиться лучшей освещенности дороги, что особенно актуально для ночных поездок.

Кроме того, использование различных пленок и красок для тонирования фар не только придаёт индивидуальность, но и защищает стекло от мелких повреждений. Однако специалисты предостерегают от чрезмерного увлечения тюнингом, так как это может негативно сказаться на безопасности. Важно соблюдать баланс между эстетикой и функциональностью, а также учитывать законодательные нормы, регулирующие изменения в конструкции автомобиля. Таким образом, грамотный подход к тюнингу фар способен не только преобразить внешний вид ВАЗ 2109, но и повысить комфорт и безопасность вождения.

очередная идея фар 2109/08/99 делаем макет

Авто с «ангельскими глазками»

«Ангельские глазки» на ВАЗ 2109 можно изготовить своими руками. Для этого применяют неоновые трубки. Их сгибают и монтируют на переднюю оптику. Механизм оснащен специальным блоком розжига. Можно выбрать любой цвет свечения. Для фиксации колец используют герметик.

Для получения красивого сечения потребуются светодиоды. Кольцо изготавливают из пластиковых палочек, которые нагревают строительным феном. Полученный материал накручивают на банку. Ножки диодов соединяют друг с другом при помощи паяльника. Минус припаивают к минусу, а плюс — к плюсу. Затем ножки светодиодов припаивают к проводам.

Для фиксации диодов применяют лак для ногтей. Средство наносится на торцы. Лак применяется для обеспечения надежного крепления диодов и хорошего контакта палочки с предыдущим элементом. Для «ангельских глазок» с «ресничками» потребуется сделать насечку по всей длине палочек. Между «ресничками» соблюдается расстояние в 10 мм. Их глубина равняется 5 мм.

Чтобы самостоятельно установить «ангельские глазки», потребуется разобрать корпус оптики и демонтировать стекло. Поверхность отражателя очищается от мусора и грязи. Для этого рекомендуется использовать ватные палочки. Нельзя выполнять подобную работу с помощью химических средств. Запрещено трогать поверхность руками. На стекло наносят герметик. Кольца устанавливают на место, при этом светодиодные элементы должны находиться вверху. Затем укладывают провода. Насечки на кольце направляют наружу. Между стеклом и фарой наносят силикон. Это средство высыхает за 30 мин.

К оптике подключается питание. Для этого штепсель разъединяют. Последний элемент предназначен для включения габаритов и поворотников. Их разъемы типа «папа» соединяют между собой. Конструкция подключается к «маме» указателей поворота. К свободному разъему «мама» подсоединяют «плюс» от фар. К креплениям поворотных огней подключают провод с минусом. Монтаж ксенона на ВАЗ 2109 обеспечивает максимально хороший результат, если автомобиль оснащен линзами.

Реставрация фар ваз 2109 и ваз 2108

Для частой езды в темное время суток рекомендуется устанавливать ксеноновые линзы. Подобный тюнинг облегчает управление автомобилем в темноте. Линзы монтируют на различные группы цоколей для автомобильных ламп. Чтобы их установить в штатный цоколь, потребуется извлечь наружное стекло оптики. Затем ставят линзу. При необходимости тюнинг фар на 2109 производят в автомастерской.

Интересные факты

Вот несколько интересных фактов о собственноручном тюнинге фар на ВАЗ 2109:

1. Улучшение светового потока: Многие владельцы ВАЗ 2109 занимаются тюнингом фар, чтобы улучшить световой поток. Замена стандартных ламп на более мощные (например, галогенные или светодиодные) может значительно повысить видимость в ночное время и в условиях плохой погоды. Однако важно учитывать, что такие изменения могут потребовать доработки электропроводки.

2. Кастомизация внешнего вида: Тюнинг фар позволяет не только улучшить функциональность, но и изменить внешний вид автомобиля. Многие автолюбители используют пленки для тонирования стекол фар, устанавливают дополнительные элементы, такие как LED-ленты или ангельские глазки, что придает автомобилю более современный и индивидуальный стиль.

3. Проблемы с юридической стороной: Важно помнить, что любые изменения в конструкции автомобиля, включая тюнинг фар, могут повлиять на его легальность на дороге. В некоторых странах и регионах существуют строгие правила относительно освещения, и владельцы должны убедиться, что их модификации соответствуют требованиям законодательства, чтобы избежать штрафов или проблем с техосмотром.

тюнинг фары ваз 2109/08/99

Установка светодиодов в фары

Установка светодиодов в фары автомобиля ВАЗ 2109 — это один из самых популярных и эффективных способов улучшения освещения. Светодиоды (LED) обладают рядом преимуществ по сравнению с традиционными лампами накаливания, включая более высокую яркость, меньший расход энергии и длительный срок службы. В этой части статьи мы подробно рассмотрим процесс установки светодиодов в фары, а также необходимые инструменты и материалы.

Необходимые материалы и инструменты

• Светодиодные лампы, подходящие для вашего автомобиля (обычно H1, H3 или H4).
• Отвертка (плоская и крестовая).
• Паяльник и припой (в случае необходимости подключения).
• Изолента или термоусадочные трубки для изоляции соединений.
• Перчатки и защитные очки для безопасности.

Подготовка к установке

Перед началом установки рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники автомобиля. Также стоит подготовить рабочее место, чтобы все необходимые инструменты были под рукой.

Снятие фар

Для установки светодиодов необходимо сначала снять фары. Это делается следующим образом:

1. Откройте капот и найдите крепления фар. Обычно они фиксируются с помощью нескольких винтов.
2. С помощью отвертки аккуратно открутите винты и снимите фару с креплений.
3. Отсоедините разъемы проводов от ламп, запомнив их расположение для дальнейшей установки.

Замена ламп на светодиоды

После того как фары сняты, можно приступать к замене ламп:

1. Извлеките старую лампу из патрона, аккуратно поворачивая ее против часовой стрелки.
2. Установите светодиодную лампу в патрон, следуя инструкциям производителя. Обычно лампы имеют специальные метки для правильной установки.
3. Если светодиоды не имеют стандартного разъема, возможно, потребуется спаять провода. В этом случае используйте паяльник для соединения проводов, соблюдая полярность.
4. После подключения обязательно изолируйте все соединения с помощью изоленты или термоусадочных трубок.

Установка фар на место

После замены ламп можно установить фары обратно на место:

1. Подключите разъемы проводов к новым светодиодным лампам.
2. Установите фару на крепления и зафиксируйте ее винтами.
3. Повторите процесс для второй фары.

Проверка работы

После установки фар подключите аккумулятор и проверьте работу светодиодов. Включите ближний и дальний свет, убедитесь, что все лампы работают корректно и обеспечивают достаточную яркость. Если что-то не работает, проверьте соединения и полярность.

Заключение

Установка светодиодов в фары ВАЗ 2109 — это доступный и эффективный способ улучшить освещение вашего автомобиля. Следуя приведенным инструкциям, вы сможете самостоятельно выполнить эту процедуру, не прибегая к помощи специалистов. Не забывайте о безопасности и соблюдайте все рекомендации, чтобы обеспечить надежную и долговечную работу новых ламп.

Вопрос-ответ

Как выбрать подходящие лампы для тюнинга фар на ВАЗ 2109?

При выборе ламп для тюнинга фар важно учитывать их тип и мощность. Рекомендуется использовать галогенные или светодиодные лампы, которые обеспечивают яркий свет и имеют длительный срок службы. Также стоит обратить внимание на цветовую температуру: для лучшей видимости выбирайте лампы с температурой от 4000K до 6000K.

Какие инструменты понадобятся для самостоятельного тюнинга фар?

Для тюнинга фар на ВАЗ 2109 вам понадобятся следующие инструменты: отвертки (плоская и крестовая), ключи для снятия фар, изолента, а также средства для очистки и полировки стекол. Если вы планируете менять лампы, также потребуется новый комплект ламп и, возможно, дополнительные крепежные элементы.

Как правильно установить новые фары после тюнинга?

После тюнинга фар важно правильно установить их обратно. Убедитесь, что все крепления надежно зафиксированы, а провода подключены согласно схеме. Проверьте, чтобы фары были отрегулированы по высоте и направлению, чтобы избежать ослепления других водителей и обеспечить хорошую видимость на дороге.

Советы

СОВЕТ №1

Перед началом тюнинга обязательно изучите конструкцию фар вашего автомобиля. Ознакомьтесь с инструкцией по эксплуатации и схемами, чтобы избежать повреждений и правильно выполнить все манипуляции.

СОВЕТ №2

Используйте качественные материалы и инструменты. Для замены ламп и других компонентов выбирайте проверенные бренды, чтобы обеспечить долговечность и безопасность работы фар.

СОВЕТ №3

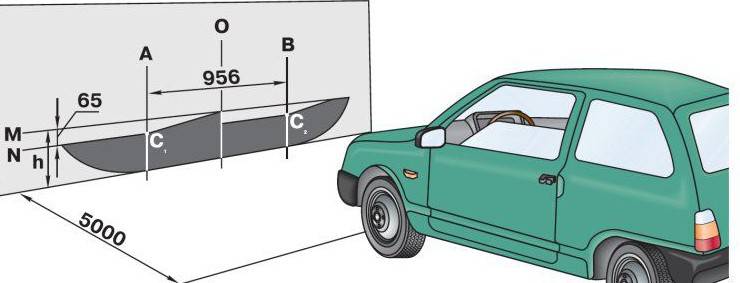

Обратите внимание на регулировку фар после тюнинга. Неправильно настроенные фары могут ослеплять других водителей или не обеспечивать достаточную видимость. Проверьте уровень света и при необходимости отрегулируйте угол наклона.

СОВЕТ №4

Не забывайте о безопасности: работая с электрическими компонентами, отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
