Система стабилизации автомобиля esp что это?

Принцип работы системы динамической стабилизации (ESP)

Оснащение современного автомобиля делает процесс управления простым. В то же время нельзя сказать, что это уж слишком легкое дело. Требуется учитывать много нюансов, чтобы не оказаться на обочине не только дороги, но и жизни. Важны дорожные изгибы, погодные условия, опыт вождения и многое другое. Автомобиль способен вести себя на дороге непредсказуемо. Утрата контроля может спровоцировать аварию. Как предотвратить такое развитие событий?

Это можно сделать с помощью ESP. Под этой аббревиатурой скрывается система, обеспечивающая курсовую устойчивость. С позиции английского языка расшифровывается так: Electronic Stability Program.

Что такое ESP

Под ней понимается система безопасности, которая посредством компьютера управляет автомобилем в нестандартных ситуациях. Если автомобиль теряет устойчивость на дороге, то есть начинает выписывать опасную траекторию, то его положение принудительно выравнивается.

ESP не является единым обозначением систем динамической стабилизации. Перед нами популярная торговая марка и не более. Поэтому будем рассматривать именно ее. Хотя своя популярность есть и у других подобных систем, например, ESC и DSC.

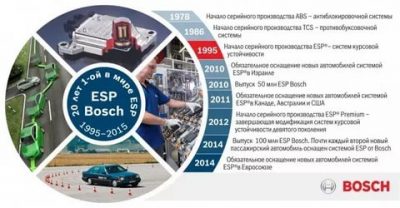

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

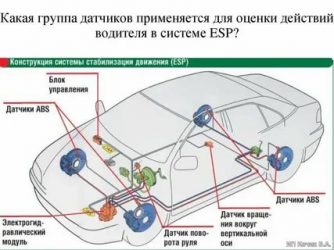

Устройство

Сама по себе ESP не способна выполнять возложенные на нее задачи. В помощь требуются электронные датчики. Обработкой поступающих от них сигналов занимается специальный блок. Электроника вовремя информирует систему о неадекватном поведении автомобиля, что дает возможность вернуть контроль над транспортным средством.

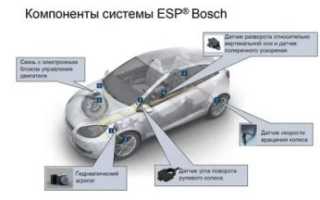

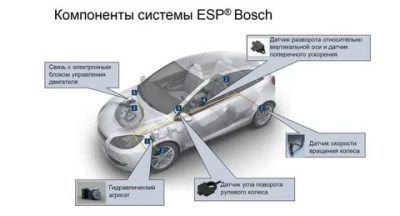

Перечень составных элементов формируется за счет:

• основного блока, предназначенного для обработки сигналов от датчиков и управления конкретными устройствами;
• датчиков, фиксирующих, с какой скоростью вращается каждое колесо;
• датчиков, измеряющих скорость и отклонение транспортного средства по оси. Датчики этого вида находятся внутри одного корпуса;
• контроллера, способного определить, как рулевое колесо изменяет угол поворота;
• гидравлического блока, инициирующего тормозные усилия.

К помощникам также относят следующие системы:

• ABS – исключение вероятности блокировки колес во время торможения;
• EBD – распределение усилий при управлении тормозными дисками;
• ASR – контроль того, насколько проскальзывают колеса, с последующим перераспределением крутящего момента. Исключается пробуксовка;
• EDS – дополнение к ASR. Блокировка дифференциального механизма.

Как это работает

Курсовая стабилизация посредством ESP невозможна без ABS. Антиблокировочная система – это важный момент корректировки поведения автомобиля. Процесс стабилизации также обеспечивается за счет функциональности антипробуксовочной системы и блока, способного изменять режим работы двигателя.

ESP определяет развитие заноса по нескольким параметрам. Например, при малом угле поворота колес может фиксироваться превышение поперечного ускорения и значительное изменение угла поворота транспортного средства. Это выходит за рамки «правильной езды», поэтому система начинает действовать.

На практике происходит подтормаживание конкретных колес или ослабление тормозного усилия. Гидромодулятор изменяет состояние тормозной системы в части ее давления. Работа силового агрегата корректируется. Блок-контроллер сокращает подачу топлива, что уменьшает крутящий момент, передающийся на колеса. В результате машине придается прежняя траектория.

В структуре имеется главный блок, принимающий и обрабатывающий информацию, поступающую от датчиков. Под такой информацией понимается несколько моментов: с какой скоростью вращаются колеса, в каком положении руль и насколько давление в тормозной системе соответствует норме. На основе подобных данных ESP принимает решение, как ей действовать. При этом наиболее важны сигналы от двух датчиков, считывающих поперечное ускорение и угловую скорость.

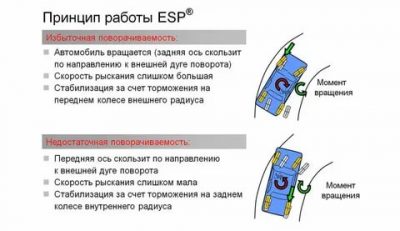

Рассмотрим на примере упрощенную схему того, как происходит курсовая стабилизация.

Занос

На блок-контроллер поступают данные:

• задняя ось начинает смещаться по тому направлению, куда заносит;
• величина скорости скольжения выходит за рамки допустимых значений.

Если вы опытный водитель, то поддадите газу и постараетесь выйти из заноса. Ключевое слово здесь «опытный», но за рулем в большинстве своем оказываются те, кто не был в подобных ситуациях. Они могут растеряться. Также стоит учитывать невнимательность. Именно здесь и возникает необходимость в ESP.

Система возвращает автомобиль на прежний курс с помощью торможения переднего колеса с внешней стороны.

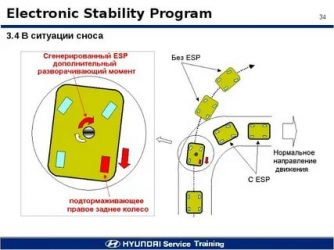

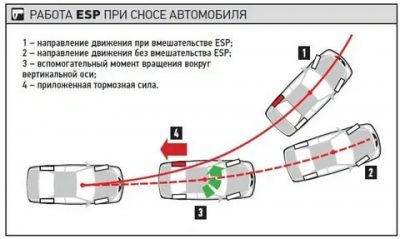

Снос

Датчики сигнализируют о нестандартном поведении транспортного средства:

• фиксируется смещение передней оси по такому направлению, как внешняя сторона поворота;
• скорость рысканья определяется как небольшая.

Система стабилизирует автомобиль, что достигается торможением заднего колеса с внутренней стороны.

Обязательность наличия ESP

Эксплуатируемые в странах ЕС автомобили оснащаются ESP, что узаконено с 2014 года. Это обязательно для минимальной комплектации. Что касается России, то такое правило также имеется, но оно действует лишь при сертификации новых авто. Для остальных машин усовершенствование этого плана возможно только за дополнительную плату.

Самостоятельная установка

При желании и определенном умении можно установить ESP самому. Для этого необходимо знать, какие элементы системы нужны, куда они устанавливаются, как использовать сканер и соответствующее ПО. В остальном надо будет приобрести:

• блок-контроллер;
• СИМ-модуль;
• датчик рысканья;
• штекер.

Неисправности

Сигнал о том, что ESP вышла из строя, поступает на приборную панель, где имеется контрольный указатель. Такая ситуация возможна в результате:

• поломки блок-контроллера;
• обрыва цепи, что преимущественно происходит с датчиками скорости;
• выхода из строя датчика тормозного усилия и т. д.

В любом случае надо вовремя реагировать на сигнал неисправности. Для конкретизации проблемы требуется проведение компьютерной диагностики.

Вывод

Некоторые автолюбители считают, что ESP – это препятствование нормальному вождению и невозможность выхода из критических ситуаций. Последнее утверждение верно, но отчасти. Процент неадекватного поведения ESP ничтожно мал.

Система, обеспечивающая курсовую устойчивость, эффективна. Она не позволяет водителям вести себя на дроге слишком вольготно. Пресекаются попытки вождения, выходящие за рамки дозволенного. Потеря же мощности на скользких покрытиях в условиях бездорожья покрывается электронной имитацией блокировок, что помогает преодолевать препятствия, когда происходит диагональное вывешивание.

Система ESP

Аббревиатура ESP означает, что на легковой машине или микроавтобусе имеется наиболее распространенная в мире система динамической стабилизации. Именуют ее по-разному (ESC, DSTC и пр.), однако суть остается одной и той же: в нестандартных ситуациях, грозящих перейти в аварию, электроника с самыми разными названиями возвращает водителю контроль над вдруг ставшим непослушным автомобилем. Причем делает это самостоятельно, задействуя и других электронных помощников. Поэтому ее относят к категории систем активной безопасности.

Если проводить небольшой исторический экскурс, то первой серийной моделью, оборудованной системой ESP, в 1995 году стал легендарный Мерседес S 600. Еще буквально через пару-тройку месяцев ее получили седан и родстер данного производителя. Хотя нельзя не отметить, что патент на данное оборудование был зарегистрирован в конце 60-х прошлого века немецкой компанией Даймлер-Бенц. То есть на реализацию идеи в пределах заводского конвейера понадобилось 35 лет.

В чем состоит задача

Специалистами от автомира зачастую система стабилизации ESP именуется противозаносной, а самое длинное и неудобное название звучит как «система поддержания курсовой устойчивости». Ее единственная функция состоит в сохранении поперечной устойчивости автомобиля, что должно исключать его срыв в боковое скольжение и занос. Эта опция очень полезна на любом типе покрытия, однако на плохой дороге или при высокоскоростной езде, когда водителю трудно во время выполнения поворота или резкого обгона контролировать выбранную траекторию движения и общее поведение автомобиля, она просто незаменима.

Именно по этой причине не только все автомобили со снаряженной массой до 3,5 т, но и легкий коммерческий транспорт с 2014 года в Евросоюзе в обязательном порядке оснащаются ESP. Причем европейцы в этом вопросе несколько отстали от американских автопроизводителей – у них «обязаловка» была утверждена тремя годами ранее. Как устроена система, из чего состоит, какие имеет достоинства и недостатки – в этих вопросах и будем разбираться в статье.

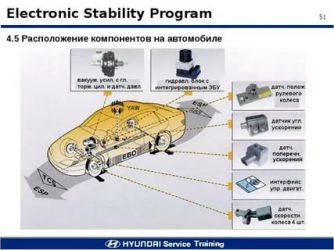

Устройство ESP

Основным компонентом системы считается электронный блок (контроллер) ЭБУ, к которому поступают сигналы от измерителя углового ускорения (G-сенсора) и многочисленных датчиков, устанавливаемых на всех колесах и в узле рулевого управления.

Опытные автовладельцы наверняка заметят, что в этом перечне присутствуют компоненты системы ABS. Это означает, что ESP весьма взаимосвязана с нею. К тому же ЭБУ управляет клапанами гидроцилиндров тормозов, и он взаимодействует с бортовым компьютером автомобиля, который контролирует подачу горючего. То есть, антиблокировочная система входит в состав системы динамической стабилизации, получает команды от главного ЭБУ, а потому ей не нужен отдельный контроллер – он уже есть в ESP.

Но и это еще не все. Система курсовой устойчивости автомобиля в любом случае взаимодействует и с другими электронными ассистентами – ASR, EDS и EBD. Не будем вдаваться в их функционал, а лишь заметим, что в машинах премиум-сегмента система ESP тесно связана и с адаптивным круиз-контролем, отвечающим за движение не только по трассе, но и в городе.

Алгоритм работы

Совершенно неважно, в каком режиме движется автомобиль – начинает разгон, едет с постоянной скоростью или тормозит – если машина едет, то система динамической стабилизации работает в любом случае. Причем она постоянно получает информацию не только от кластера датчиков, но и других вспомогательных систем. При этом ЭБУ, в который заложена эталонная «картина» безопасного движения, сравнивает ее с текущей ситуацией. Если обнаруживаются какие-либо отклонения, способные создать угрозу машине и пассажирам, контроллер без ведома водителя вмешивается в управление, стараясь исправить потенциально опасную ситуацию.

 ПРИМЕР. Автомобиль входит в правый поворот, и появляется риск бокового сноса. Это фиксирует G-сенсор, передающий данные ЭБУ, к которому также поступают сигналы от иных измерителей. Исходя из совокупности полученных данных, контроллер ESP рассчитывает вектор и степень смещения транспортного средства в нужную сторону, позволяющие предотвратить опасную ситуацию.

Далее электроника отдает команды гидроблоку притормозить правое колесо. В то же самое время передается информация основному контроллеру машины, который снижает подачу горючего в двигатель – это позволяет ведущей оси работать менее активно.

В результате вмешательства системы ESP осуществляется замедление и выравнивание автомобиля в повороте независимо от действий человека за рулем.

Дополнительные средства взаимодействия

Как работает ESP в целом, уже было подробно описано. Однако в отдельных случаях курсовая устойчивость транспортного средства с ESP также может достигаться за счет других, дополнительных средств – блокировкой свободных дифференциалов, ювелирным распределением тормозного усилия, включением противопробуксовочной функции. Более того, в автомобилях с АКПП, имеющих электронное управление, система динамической стабилизации способна самостоятельно активировать зимний режим езды или включить пониженную скорость.

Наконец, если проблема курсовой устойчивости возникает на машине с адаптивным круиз-контролем, тот также обязан действовать синхронно с другими электронными помощниками. На практике это означает, что круиз-контроль подруливает передние колеса в направлении, способствующем выравниванию автомобиля.

Фактически, водителю система ESP в автомобиле (что это, как работает и какие имеет компоненты – знать совершенно не обязательно) предоставляет возможность не учиться экстремальному вождению. Он просто вращает руль, входя в поворот или обгоняя другой автомобиль, а все остальные действия, предотвращающие занос, совершает система курсовой устойчивости. И все-таки возможности этого электронного ассистента далеко не безграничны – об этом нужно помнить и бывалому автовладельцу, и тем более новичку!

Достоинства и недостатки

Никто из специалистов сегодня не спорит с тем, что система стабилизации автомобиля всегда находится на страже безопасности. Она в любой момент способна скорректировать действия водителя в правильную сторону, а ее «коронное» преимущество – скорость реакции, недоступная даже самому профессионалу за рулем. Разве способен человек за рулем почувствовать уход в занос еще на раннем его этапе и вовремя распределить усилия для торможения, да еще на разные колеса? Вдобавок владельцу автомобиля в виде подарка достается повышенный комфорт во время длительных поездок, когда накопленная усталость существенно снижает концентрацию.

Впрочем, как в случае с любой электроникой, создателям ESP пока так и не удалось устранить ее немногочисленные недостатки. Например, блок системы пока что не способен «вытягивать» автомобиль с передним приводом из заноса за счет увеличения крутящего момента на соответствующих колесах. А это – довольно эффективный прием, часто применяемый опытными водителями. То же самое можно сказать о полноприводных моделях и джипах, на которых иногда элементарное нажатие педали акселератора дает больший результат, чем хитроумные действия ESP, заключающиеся в разной степени торможения разных колес и снижении крутящего усилия, передаваемого на ведущую ось.

Кстати, многие производители заранее предупреждают: электроника может работать неправильно, если на автомобиле шины накачаны не до рекомендуемых атмосфер или их размер не соответствует паспортным данным на машину. Вдобавок некоторые дорожные условия – рыхлый снег или скользкая грунтовка – приводят к определенной неуверенности ESP в своих действиях.

Повторимся: для основной массы водителей, и особенно недавно севших за руль, система динамической стабилизации – настоящая находка. И совсем другое дело – опытные автовладельцы, привыкшие рулить без вмешательства компьютера, а также порой вынужденные ездить по раскисшим грунтовым дорогам. Впрочем, для таких пользователей автопроизводители предусмотрели кнопку «ESP OFF», которая отключает систему или переводит ее в отдельный режим, который активируется селектором автоматической коробки передач.

Допустимо ли дооснащать автомобиль с ABS системой динамической стабилизации?

На бюджетных иномарках наличие системы активной безопасности ESP – большая редкость. Более того, даже автомобили среднего ценового сегмента оснащаются ею опционально, и только дорогие машины имеют систему в штатной комплектации. Поэтому многих автовладельцев так и подмывает, обратившись за помощью к Пете/Васе и другим местным кулибиным, и докупив недостающие датчики и прочее оборудование, получить на выходе недорогой автомобиль с «крутой» системой динамической стабилизации.

Возможно ли достичь желаемого? Если поискать, то в Рунете можно найти форумы, на которых данная тема активно обсуждается. Даже больше, некоторые владельцы Форд Фокус 2-й и 3-й генерации уже выкладывают инструкции по переделке. Оказалось, что это мероприятие не такое уж и дешевое: приходится покупать датчики, трубки, гидроагрегат. Но это еще цветочки, поскольку без доступа к программам ЭБУ и корректной их инсталляции любые затраты не имеют смысла.

Специалисты из фирменных сервисных центров настойчиво советуют не заниматься такими сомнительными экспериментами – ведь даже если проводка и совпадет, блок управления и гидроблоки однозначно будут разными. Вдобавок есть разные версии ABS, поэтому софт тоже может быть специфичным. Это уж не говоря о реальной возможности несовпадения компонентов тормозной системы. Все-таки сложнейшими электронными системами должны заниматься профессионалы, а не любители из соседнего гаража…

Чем отличаются автомобильные системы стабилизации ESP и ESC

Каждый новый автомобиль, проданный в Европе с 2014, должен быть оснащён электронной системой стабилизации, но далеко не все автовладельцы знают, чем отличаются ESP и ESC, а также на что влияет выбранный вариант.

 Что такое система векторизации крутящего момента и как она работает?

ESC (или ESP) многими рассматривается как одно из величайших достижений в области автомобильной безопасности и автоспорта в частности. Принципиальное отличие системы стабилизации от таких традиционных элементов пассивной безопасности как ремни и подушки заключается в том, что они предназначены для спасения жизни, а также сохранения здоровья водителя и пассажира при аварии, а вот ESC (или ESP) используются для предотвращения ДТП.

Для справки, ESC расшифровывается как Electronic Stability Control (Электронный Контроль Устойчивости), а ESP – Electronic Stability Program (Электронная Программа Стабилизации). Фактически, цели у обеих совпадают, а исследования и проверка опытным путём наглядно доказывают их эффективность.

По мнению британских специалистов, которые основывались на статистических данных, оснащение автомобиля ESP помогает снизить риски серьёзного транспортного происшествия на 25%.

В то же время шведские исследователи склонны полагать, что данная система активной безопасности помогает на 35% уменьшить вероятность попадания в аварию со смертельным исходом при плохих погодных условиях.

Это мрачная перспектива, которая, тем не менее, должна подвергаться тщательному анализу, именно поэтому в Европе на законодательном уровне закрепили обязательное оснащение всех новых автомобилей ESP. Такая инициатива была реализована в 2014 году, до этого момента столь важная система входила лишь в список дополнительного оборудования, доступного достаточно дорогим моделям. При этом прообраз данной электронной системы был запатентован ещё в 1959 году, а реализовать её на массовой серийной модели удалось только к 1994 году.

Как работают ESP и ESC

При таком количестве электронных систем, устанавливаемых в автомобиле, каждая из которых имеет собственную аббревиатуру, многие автовладельцы совершенно не понимают, в чём заключается принципиальное отличие между ними. Ещё больше усложняет ситуацию то, что для обозначения близких по назначению средств активной безопасности используются разные названия, которые в большинстве случаев определяются самим производителем.

Так, ESP (Electronic Stability Program) может быть известна как ESC (Electronic Stability Control), VSC (Контроль Устойчивости Автомобиля или система курсовой устойчивости), VSA (Vehicle Stability Assist – Система Курсовой Стабилизации) или DSC (Dynamic Stability Control – Система Динамического Контроля Устойчивости). Некоторые автопроизводители используют собственные «бренды» для продвижения ESP, поэтому вы можете столкнуться, например, с DSTC (Dynamic Stability and Traction Control) от Volvo или PMS (Porsche Stability Management) от Porsche.

Итак, теперь мы определились с возможными вариантами названий, давайте посмотрим, как работает ESP.

Добавление третьего элемента безопасности к ABS и противобуксовочной системе

Для того, чтобы появилась возможность оснащения вашего автомобиля системой ESP, он должен быть оборудован ABS (антиблокировочная тормозная система) и TCS (Traction Control System – противобуксовочная система) В простейшем случае два этих элемента активной безопасности предназначены для того, чтобы улучшить управляемость и предсказуемость, а также сохранять контроль над автомобилем при торможении и ускорении соответственно, поэтому их вмешательство в процесс управления сводится лишь к контролю линейного ускорения.

ESP дополняет их и вносит третье контролируемое измерение, поскольку она отвечает за перемещение автомобиля в перпендикулярном траектории движения направлении, в котором и возникают такие явления как недостаточная или избыточная поворачиваемость – занос. В более продвинутых версиях она находится в постоянном взаимодействии и с электронным блоком управления двигателем, чтобы максимально повысить эффективность своей работы.

Согласно статистическим данным, ESP может предотвратить до 80% заносов, что является отличным показателем, особенно на фоне того, что около 40% аварий происходит именно из-за этого явления. Тем не менее, стоит вспомнить слова Скотти из фильма Стартрек: «Вы можете изменить законы физики!». Конечно, возможности систем активной безопасности не безграничны и об этом не стоит забывать. Если водитель перешагнёт тот рубеж, когда потеря контроля над автомобилем неизбежна, ни одна из существующих ныне систем не позволит предотвратить серьёзные последствия.

Дополнительная устойчивость при повороте с ESC

Поскольку ESP обеспечивает дополнительную безопасность наряду с ABS и TCS, вас вряд ли удивит тот факт, что она использует большую часть оборудования из этих систем для работы. Используя датчики для измерения скорости отдельных колес, а также информацию от датчиков бокового ускорения и датчиков поперечной скорости, блок управления ESP постоянно контролирует боковые движения автомобиля и сопоставляет их с положением рулевого колеса.

Если машина не отреагирует на движение руля так, как это запрограммировано, или заданный угол поворота, а также скорость слишком велики, ESP начнёт подтормаживать колёса, пытаясь сохранить прямолинейную траекторию движения. При этом торможение осуществляется при активном взаимодействии с ABS, что исключает блокировку одного из колёс.

Сама суть работы рассматриваемой системы заключается в том, чтобы начать активно содействовать процессу управления машиной ещё до того момента, как водитель поймёт, что начинает терять контроль.

Система работает постоянно, вне зависимости от режима езды, и даже при движении накатом. А механизм её влияния полностью зависит от ситуации и конструктивных особенностей автомобиля. Например, если в резком повороте фиксируется начало проскальзывания задней оси, то электроника начинает плавно снижать количество подаваемого в двигатель топлива, обеспечивая снижение его оборотов. Если же и этого оказывается недостаточно, то начинается постепенное подтормаживание передних колёс. Если же автомобиль оснащён автоматической трансмиссией, то ESP позволяет принудительно активировать зимний режим работы, обеспечивая возможность перехода на пониженную передачу.

Дополнительные преимущества ESC

Поскольку ESC способен тормозить колеса автомобиля независимо от нажатия педали, она открывает огромный потенциал для реализации и внедрения других различных технологий безопасности.

К ним можно отнести и достаточно известную ныне Brake Assist, предназначенную для сокращения тормозного пути, которая распознаёт ситуацию экстренного торможения и оказывает необходимое содействие водителю.

А также Hill Hold Control, суть которого заключается в помощи при трогании в гору путём подтормаживания колёс на пару секунд после отпускания педали, чтобы предотвратить откатывание назад. Всё это ещё на несколько шагов приближает тот момент, когда электроника полностью заменит водителя.

 Технологии которые появились на авторынке благодаря Mercedes S-классу

Коммерческие автомобили, оснащенные ESC, могут иметь дополнительные датчики, которые измеряют вес и положение груза, и соответственно адаптировать поведение автомобиля под конкретные условия. Это повышает степень участия ESC в управлении автомобилем, поскольку в этом случае появляется даже возможность контроля над сдвигом груза при резком повороте. Данная система также обеспечивает дешевый и эффективный мониторинг давления в шинах, поскольку она измеряет скорость каждого отдельного колеса и может определить, снизилось ли давление в шине, поскольку это повлияет на скорость её вращения.

Помимо этого, не стоит забывать и о том, что данная электронная система позволяет ощутимо снизить показатель среднего расхода топлива за счёт оптимизации режимов работы двигателя и предотвращения затрат энергии при проскальзывании одной из осей. Конечно, обилие электроники существенно усложняет конструкцию автомобиля, повышает его стоимость и приводит к необходимости высококвалифицированного сервисного обслуживания, однако, как показывает история, массовое внедрение какой-либо технологии автоматически приводит к постепенному снижению её цены.

В ряде случаев при неоднородном покрытии (например, крупном щебне) или при движении с малой скоростью по сыпучему песку эта система оказывается неэффективна и даже негативно влияет на параметры работы автомобиля. Поэтому большинство автомобильных инженеров сходится во мнении, что такая полезная опция всё ещё нуждается в доработке, а пока необходимо предусмотреть возможность её деактивации, особенно на спортивных моделях и внедорожниках. Например, VSC от Toyota начинает работать только при достижении скорости 15 км/час.

 Силовое подруливание на переднеприводных машинах, способы решить проблему

Подводя итог, можно сказать, что ESP в различных вариациях исполнения предназначена для исправления ошибок недостаточно опытного водителя, чтобы предотвратить катастрофические последствия. Однако для тех, кто предпочитает активную езду и обладает для этого достаточными навыками, электроника снижает удовольствие от вождения, поскольку не позволяет довести ситуацию до критической грани, на которой и достигается управляемый занос, дрифт, прохождение поворотов «веером» и многое другое.

Именно поэтому на ряде моделей, особенно спортивных автомобилей, предусмотрена возможность настройки параметров под индивидуальные особенности владельца и даже отключения этой функции.

Сергей Василенков

Система курсовой стабилизации ESP – что это, как работает, что даёт

В большинстве стран, система курсовой стабилизации ESP стала обязательным компонентом пассажирских автомобилей. Исходя из этого, можно говорить, что ESP является важной частью систем обеспечивающих безопасность на дороге. Давайте посмотрим, чем хороша система динамической стабилизации и вкратце разберем, как она работает.

Зачем это нужно?

Для ответа на вопрос, зачем нужна динамическая стабилизация, давайте сначала выясним, каким образом автомобиль уходит в занос.

Поворот это довольно опасный участок дороги, на котором могут произойти всякие неприятности. Особенно если это закрытый поворот, и вы не видите, кто движется вам на встречу. Но сейчас речь не о том.

Зачем нужна машине курсовая устойчивость

Для успешного прохождения поворота вы, в качестве водителя, немного снижаете скорость, поворачиваете руль и машина начинает движение в соответствии с углом на который вы повернули рулевое колесо.

Пока что всё идёт нормально. Но что случится, если вы не снизите скорость? Или более того, увеличите её при входе в поворот.

При движении по кривой, на автомобиль действует, кроме прочих, центробежная сила. И в тот момент, когда эта сила станет больше чем все остальные силы, в том числе сила трения колес с дорогой, автомобиль начинает заносить.

Немного простой физики: центробежная сила это сила, которая действует от центра окружности, наружу (Очень приблизительная формулировка, так как суть статьи не в этом).

Так вот, система курсовой устойчивости ESP создана для того что бы ни допустить ситуации, когда ваша машина уходит в занос, а значит становится практически не управляемой, что может привести к самым тяжёлым последствиям.

Как это работает?

Принцип работы системы динамической стабилизации ESP основан на постоянном наблюдении за информацией, получаемой с датчиков скорости, разнице между углом отклонения автомобиля и поворотом руля, а также прочих показателях. На основе получаемой информации, компьютер, который является основой управления курсовой устойчивостью, решает всё ли хорошо, или уже надо вмешаться и исправлять ситуацию.

Короткое видео о том, как работает система курсовой устойчивости

Динамическая стабилизация ESP работает вместе с антиблокировочной системой ABS, о которой мы рассказывали ранее. ESP использует датчики скорости, которыми пользуется АБС, а также, возможности системы торможения для быстрой реакции на изменяющуюся обстановку.

Основной причиной вымешивания системы курсовой устойчивости ESP в управление автомобилем, является разница между углом поворота руля и углом отклонения машины. Этот показатель, говорит о том, произошёл занос или нет.

Как же динамическая стабилизация исправляет ситуацию? Это происходит путём уменьшения скорости вращения определённых колёс, в зависимости от того как и в какую сторону заносит ваш автомобиль. Кроме того уменьшается общая скорость транспортного средства. Таким образом, машина возвращается к первоначальной траектории движения и все остаются целыми, невредимыми и с уравновешенной нервной системой.

Чаще всего водитель даже не замечает того что его машина должна была сорваться в занос, потому как система курсовой устойчивости ESP очень быстро реагирует на ситуацию. Считывание информации со всех датчиков происходит 50 раз в секунду, так что реакция на изменение действительно очень быстрая.

Названий много – суть одна

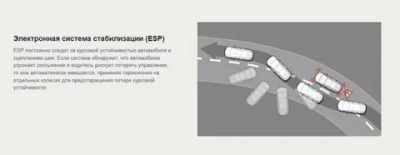

Траектория движения машины с ESP и без

Основной и самый значительный производитель аппаратуры для курсовой стабилизации — компания Bosch, и как раз их продукт называется ESC – electronic stability control. Но в нашем мире не бывает бесконкурентного производства, и потому существует ещё несколько компаний производящих такое же оборудование, но под другими названиями.

Так же и автопроизводители различных марок машин устанавливают эти механизмы, давая им разные названия. Ниже мы предоставим вам таблицу, кратко сопоставляющую автомобили и названия, установленных в них систем курсовой стабилизации.

У всех них один и тот же принцип работы, и таблица поможет вам не путаться в обилии слов означающих одно и то же.

Имя системы курсовой устойчивостиМарки автомобилей

ESP	Audi, Bentley, Bugatti, Chery, Chrysler, Citroen, Dodge, Diamler, Fiat, Holden, Hyundai, Jeep, Kia, Seat, Skoda, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Volkswagen
ASC, ASTC	Mitsubishi, BMW
ESC	Chevrolet, Hyundai, Kia Skoda, Lada
VDC	Alfa Romeo, Fiat, Subaru, Nissan
VSA	Acura, Hyundai, Honda
MSP	Maserati
CST	Ferrari
DSTC	Volvo
PSM	Porsche
VDIM, VSC	Toyota, Lexus
RSC	Ford
DSC	BMW, Jaguar, Land Rover, Mazda, Mini, Ford – только для австралийского рынка

Это относительно краткий перечень, на самом деле разновидностей названий систем обеспечивающих курсовую устойчивость, гораздо больше. Но в главном они пересекаются — это работа для того что бы избежать критических ситуаций и сохранить безопасность водителя и пассажиров в неприкосновенности.

Бойся опытного водителя

В обычных режимах вождения, ESP работает постоянно, не имеет значения, на какой скорости и, по какой дороге вы едите.

Отключение ESP может привести к неуправляемому заносу

Однако для любителей дорожного экстрима существует кнопка отключения стабилизации вашей машины. Правда, такую функцию производители добавляют не во всех моделях. Например, в машинах бизнес класса, чаще всего динамическая стабилизация не отключается.

Смысл отключения курсовой устойчивости в том, что опытный водитель может, для собственного удовольствия, создать контролируемый занос авто или при выходе из поворота дать газу, что приведёт к небольшому заносу задних колёс.

При включённой системе курсовой устойчивости, сделать такое не представляется возможным, так как электроника пресечёт эти попытки на самой первоначальной стадии.

Но все мы люди и все могут ошибаться, и потому отключая курсовую устойчивость, вы берёте на себя всю ответственность за риск. Причём это не только риск для вас, но и опасность для других участников движения.

: Июль 2, 2014

Была ли эта статья для вас полезной? (8 (а), 4,50 из 5)

Поделись статьей с друзьями!

Что такое ESP и ESC? Электронные системы на страже нашей безопасности

К сожалению, среди массы автолюбителей распространено мнение о том, что от мощности авто зависит его управляемость. Однако, любой автомобиль может отклониться от курса и создать аварийную ситуацию на дороге. Тема безопасности вождения и сохранности жизни водителя и пассажиров авто не теряет актуальности и по сей день. В 90-х годах прошлого века был сделан значительный шаг в обеспечении безопасности вождения. Была создана система динамической стабилизации автомобиля ESP и ESC. Благодаря этому снизилось количество ДТП на дорогах в ряде развитых стран. Так, система стабилизации стала обязательной к установке на выпускаемых авто.

Назначение ESP и ESC

Обобщённо систему динамической стабилизации называют — ESP (Electronic Stability Program). Вместе с тем, ESP  ещё означает и система курсовой стабилизации ESC (Electronic Stability Control). У различных производителей автомобилей ESP может называться по-разному. Но суть от этого не меняется.

Устройство ESP и ESC

Система ESP предназначена для:

1. Предотвращения пробуксовки колес;
2. Предотвращение заносчивость авто. На скользкой дороге автомобили с задним приводом склонны к заносам. ESP минимизирует заносчивость задней оси, отслеживать на сколько был повернут руль, и на сколько сильно была нажата педаль газа. Так она не даст водителю «пере газовать» в момент поворота;
3. Отслеживание, чтобы автомобиль двигался в том направлении, в котором повернут руль машины.

Устройство ESP и ESC

Система динамической стабилизации охватывает возможности более простых систем, таких как ABS, TCS, EBD, и EDS. Чтоб лучше разобраться нужно воспользоваться электрической схемой.

Если рассматривать по отдельности, то ABS (антиблокировочная тормозная система) предназначена для предотвращения блокировки тормозной системы. Благодаря ей даже у самого неопытного водителя останется возможность управлять машиной. Даже если водитель начал экстренное торможение, если к примеру неожиданно появилось препятствие на дороге, в таком случае, водитель инстинктивно нажмёт на педаль тормоза, машина при этом не уйдет в занос. Если в автомобиле не предусмотрена система ABS следует практиковать прерывистое торможение.

Схема ESP и ESC

ABS контролирует вращение всех колес, сохраняя требуемое сцепление с дорожным покрытием или асфальтом, когда это требуется.

TCS (система контроля тяги) — предназначена для предотвращения пробуксовки колес машины. TCS работает следующим образом: электронные датчики, контролируют и регистрируют положение колес. Также, контролю подвергается угловая скорость и проскальзывание колес, вернее их степень. Если зафиксирована потеря сцепления с асфальтом или другим дорожным покрытием, или обнаружена пробуксовка, TCS максимально быстро устраняет этот факт.

EBD (электронная система распределения тормозных усилий) — распределяет тормозные усилия в момент торможения. EBD отличается от ABS тем, что способна помогать водителю в постоянном управление автомобилем, не только в моменте резкого, экстренного торможения.

Основными задачами EBD являются: снизить риски и вероятности заноса при непредвиденном торможении, сохранить курсовую устойчивость используя боковые силы, и определить степень проскальзывания колес машины.

EDS (электронная блокировка дифференциала) — предназначена для блокировки дифференциалов при участии электронных датчиков и предотвращает пробуксовку колёс автомобиля. EDS работает в скоростном диапазоне до 80 км/ч. В случае если EDS зафиксировала проскальзывание одного из колес, то происходит притормаживание скользящего колеса. На подтормаживающем колесе увеличивается крутящий момент. Из-за того, что колеса соединены дифференциалом, крутящий момент передаётся на соседнее.

Так можно наверное догадаться EDS построена на базе ABS. Отличие в том, что в EDS есть возможность создания давления в тормозной системе. Создаётся давление самостоятельно.

В систему ESP и ESC также входят следующие компоненты:

• чувствительные сенсоры;
• блок управления;
• гидроблок.

Принцип работы ESP и ESC

Сенсоры и датчики фиксируют характеристику движения автомобиля. Сопоставляют с работой различных элементов и агрегатов автомобиля. Зафиксированные данные попадают в блок управления. В блоке управления все полученные данные анализируется по сложным алгоритмам. Ведётся электронный контроль.

Работа ESC и ESP

Если было зафиксировано отклонение от курса, то система подаёт импульсы в гидроблок. Импульсы от гидроблока идут различные системы, к примеру в ABS. При необходимости ESC будет подключать и другие элементы контроля автомобиля. Благодаря этому, автомобиль двигается по заданной траектории и курсу.

ESP в работе

Для правильной работы ESP важно корректно определить момент неконтролируемой ситуации при управлении водителем автомобиля. В рабочем состоянии ESP контролирует и сопоставляет данные по параметрам движения авто и действиями водителей. ESC включается в тот момент, когда действия водителя отличаются от правильных и точных параметров движения автомобиля. Примером может служить слишком резкий поворот с большим углом. Наглядно принцип работы системы показан на видео, ниже.

ESP может стабилизировать движение авто следующими способами:

1. торможение колес — используется ABS, на базе которой ESP была построена;
2. изменение крутящего момента «движка»;
3. изменение угла поворота передних колес, в случае если есть система активного рулевого управления;
4. изменить степень демпфирования амортизаторов, в случае если установлена адаптивная подвеска.

Плюсы и минусы ESP и ESC

Как и любая система направленная на улучшение чего-то, система курсовой устойчивости имеет свои преимущества и недостатки.

Основными плюсами являются:

1. Даёт возможность сохранить устойчивость авто и двигаться в пределах, рамках заданной траектории;
2. Сохранение управляемость автомобиля при плохих погодных условиях и предотвращение опрокидывания машины;
3. Предотвращение столкновения автомобиля;
4. Большая управляемость, манёвренность и податливость авто на дороге и стабилизация автопоезда;
5. Создаёт третье контролируемое водителем измерение.

Система предотвращает достаточное количество заносов, что является основным фактором для серьёзных аварий и ДТП с летальным исходом или непоправимым вредом здоровью.

К минусам можно отнести:

1. Систему можно выключить, чем пользуются водители-экстремалы.
2. Система может показать крайне низкую эффективность на высоких скоростях и при маленьких радиусах поворота.

Заключение

Вне зависимости от того, установлена система курсовой устойчивости ESP или ESC, человеческий фактор всегда будет присутствовать на дорогах. Не стоит терять бдительность при вождении автомобиля. Даже если у вас установлена самая навороченная система курсовой устойчивости. Будьте аккуратны, и пусть вам на дорогах всегда горит зелёный свет.

Что такое система ESP в автомобиле: принцип работы и преимущества

Основное назначение системы стабилизации курса – это предупреждение заноса автомобиля при прохождении поворотов на высокой скорости. Такой электронный помощник позволяет сделать управление машиной максимально безопасным.

Современные автомобили оснащаются различными электронными системами, основное назначение которых — упрощение управления машиной, а также обеспечение максимально возможной безопасности. Одной из таких полюбившихся водителям электронных систем является стабилизация курса или сокращенно ESP.

Сегодня ни один современный автомобиль не обходится без этой чрезвычайно полезной системы, которая позволяет предупредить заносы авто, обеспечивая максимально возможную безопасность управления машиной.

Основы функционирования

Система стабилизации курса использует различные блоки, информация с которых обрабатывается блоком управления и специальным программным обеспечением. Автоматика принимает решение о подтормаживании отдельных колес, что позволяет предупредить занос автомобиля даже при превышении скорости вхождения в поворот. ESP связано с электроусилителем руля, что позволяет оценивать текущее положение автомобиля на дороге и вносить соответствующие корректировки, подтормаживая машину, обеспечивая максимально возможную безопасность управления автомобилем.

Если изначально такая система стабилизации курса грубо вмешивалась в управление автомобилем, водитель мог почувствовать в повороте, как подтормаживаются колёса, а машина могла хуже слушаться руля. В последующем появились ESP нового поколения, которые работали практически незаметно, но при этом обеспечивали необходимую безопасность, гарантируя беспроблемное прохождение даже крутых поворотов на высокой скорости. Подобное удается обеспечить за счёт наличия многочисленных электронных систем, которые анализируют положение автомобиля, его скорость в режиме реального времени и вносят незаметные коррективы в управление машины.

Оценка автовладельцами

Большинство автолюбителей положительного восприняло появление таких электронных помощников, которые позволяли существенно упростить управление автомобилем, обеспечивая максимально возможную безопасность. По мере развитие технологии ESP существенно улучшались, вносимые коррективы были практически незаметны, но при этом повысилась безопасность управления автомобилем, делая даже скоростной пилотаж максимально комфортным.

Если первоначально такая электронная опция предлагалась покупателям исключительно на премиальных автомобилях и за существенную доплату, то уже в двухтысячных годах наличие ESP на авто стала стандартной опцией, которая предлагалась большинством автопроизводителей в качестве стандартного оснащения.

Представить себе сегодня современный и безопасный автомобиль без такой системы стабилизации курса попросту невозможно. Даже заядлые драйверы, которые хотят полностью сохранить контроль над автомобилем, не отключают ESP, так как ее работа просто незаметна, но при этом обеспечивается безопасность управления машиной.

Технологический прорыв

Различные автопроизводители сегодня наделяют свои системы стабилизации курса расширенными функциональными схемами, но основная цель такой электронной опции — это обеспечение безопасности управления автомобилем. Используемая автоматика способна приспособиться к манере езды и любым дорожным условиям. Это высокотехнологичные современные устройства, которые помогают нам правильно управлять автомобилем.

ESP включает датчики покрытия, блок управления, многочисленные анализаторы скорости. В случае нарушения безопасности система выдаёт предупреждающий сигнал, что позволяет автомобилисту самостоятельно снизить скорость или принять необходимые действия, чтобы предупредить занос. Основной задачей анализатора является коррекция движения в зависимости от полученной информации по скорости и состоянию дорожного полотна.

Также система включает специальные датчики и блоки управления, которые в доли секунды принимают решение о перекрытии подачи топлива в мотор, что позволяет без активации тормозов замедлить автомобиль. Это позволяет предупредить занос, который может возникнуть в повороте только за счёт нажатия на педаль газа. Машина полностью остаётся под управлением водителя, который даже не замечает, что система внесла нужные корректировки, предупредив тем самым занос в повороте.

Характерные особенности ESP

Наличие на автомобиле такой опции как ESP позволяет не только сделать управление машиной более безопасным, но и в целом положительно сказывается на эксплуатации авто. Оптимизируется расход топлива, что позволяет несколько сократить расходы автовладельца. Отдельные системы стабилизации курса позволяют водителю вносить соответствующие корректировки в работу автоматики, имеется возможность полностью отключить такого электронного цербера.

Проведенные исследования показали, что наличие системы стабилизации курса позволяет на скоростных трассах снизить аварийность на 30%. Это одна из лучших электронных систем безопасности, которая непосредственно влияет на снижение аварийности при управлении автомобилем. Инженеры ведущих автопроизводителей гарантируют не только повышение безопасности, но и обеспечение необходимого комфорта управления автомобилем.

Для кого предназначена эта система?

Система стабилизации курса предназначена для всех без исключения водителей. Первоначально планировалось, что такая опция станет отличным помощником для новичков, которые только учатся правильно управлять своим автомобилем. Однако ESP по достоинству оценили все без исключения автовладельцы, поэтому сегодня на большинстве машин такая опция стала стандартной и используется по умолчанию.

Изначально многие опытные водители предъявляли определённые претензии к такой системе стабилизации курса, которая, по их мнению, несколько придушивала двигатель, некорректно вмешиваясь в управление автомобилем. Однако в последующем с появлением ESP второго поколения существенно улучшились алгоритмы работы таких электронных устройств, которые улучшают безопасность авто, при этом не сказываются отрицательно на управляемости автомобиля.

Рекомендации по использованию

Основное назначение такой системы стабилизации курса – это снижение количества ДТП. Однако необходимо понимать, что отменить законы физики и предупредить аварию в тех случаях, когда ДТП неминуемо, попросту невозможно. Автовладельцу необходимо воспринимать эту систему как отличного помощника, но понимать, что даже электроника не в силах будет выправить ситуацию при серьезных ошибках в управлении автомобилем.

Любая электроника не лишена своих недостатков, и, в частности, у ESP это относится к программному обеспечению. Отмечаются проблемы в работе такой электронной системы, в блоке управления которой часто слетает ПО или требуется проводить его дорогостоящее обновление.

Из-за сбоя в автоматике существенно меняются характеристики системы стабилизации курса, которая может функционировать неправильно или попросту отключается, что является полной неожиданностью для водителя.

При деактивации такой системы на приборной панели появляется соответствующая индикация, после чего необходимо как можно скорее доставить автомобиль в сервис, выполнить диагностику и устранить неполадки.

Необходимость данной опции

Современные автомобили становятся всё более динамичными, скоростными и мощными. Даже опытным водителям бывает сложно совладать с сотнями лошадиных сил двигателя, что приводит к опасным дорожно-транспортным происшествиям, которых можно было бы избежать, при наличии на автомобиле системы стабилизации курса. ESP особенно эффективна во время поездок по загородным скоростным магистралям.

Если ранее, когда использовались простейшие «Жигули» с мощностью в 70-80 лошадиных сил, наличие этой опции на автомобиле было не столь критично. Сегодня же, когда стандартной мощностью мотора является 200 лошадиных сил и более, требуется в обязательном порядке активировать эту электронную систему, которая отвечает за безопасность управления автомобилем.

Коды ошибок

Для своей работы системы ESP используют различные электронные блоки, в том числе ABS, противобуксовочную систему, распределение тормозного усилия и так далее. При наличии каких-либо критических неисправностей даже по одному из блоков система стабилизации курса не может работать правильно, что и приводит к ее автоматическому отключению.

С помощью соответствующего программного обеспечения, подключив планшет или компьютер к блоку управления автомобиля, можно считать все ошибки по ESP, определив, какой точно датчик вышел из строя. Это позволяет существенно упростить ремонт и восстановление автомобиля, значительно сокращая затраты автовладельца. В каждом конкретном случае в зависимости от марки и модели автомобиля такие коды ошибок будут различаться, а ознакомиться с ними можно в документации к авто или в интернете.

Выводы

Система стабилизации курса — это чрезвычайно эффективный электронный помощник водителя, который делает управление автомобилем максимально безопасным. Встроенный блок управления анализирует данные от различных блоков, и в зависимости от дорожной ситуации подтормаживает колёса или перекрывает поступление бензина в двигатель, что позволяет предупредить занос машины при прохождении поворотов или же при резком нажатии на педаль газа.

Система ESP: куда мы катимся

19 февраля 2015 года

Прошло всего пара десятков лет с момента появления первой системы электронной стабилизации, а на рынке уже хорошо себя зарекомендовала ESP девятого поколения.

ЭВОЛЮЦИЯ ESP

Для начала давайте вернемся в далекий 1978 год. Тогда впервые на автомобиле стали серийно устанавливать систему ABS (антиблокировочную систему), не позволявшую колесу во время торможения полностью блокироваться. Тем самым водитель получал возможность контролировать траекторию движения. Трудно оценить всю важность и необходимость этой системы, но тот, кто хоть раз в жизни, тормозя «в пол», пересекал четыре полосы по диагонали, не имея возможности корректировать направление движения, пользу ABS осознает в полной мере.

Прошло еще 8 лет, и на машины стали устанавливать систему TCS (Traction Control System) — противобуксовочную тормозную систему. Она предотвращает пробуксовку колес при старте. Эти системы, ABS и TCS, используют одни и те же датчики и исполнительные механизмы, разница лишь в программном обеспечении. И наконец, в 1995 году появляется первая программа стабилизации ESP. Электроника стала контролировать не только блокировку и пробуксовку колес, но и поворот автомобиля вокруг вертикальной оси — инженеры смогли обуздать занос автомобиля. Причем если первая ESP состояла из 11 элементов, то в современной системе стабилизации их всего четыре.

Основная задача этой системы — автомобиль должен ехать туда, куда повернут руль, при этом занос и рысканье исключаются. Работает она так: водитель с помощью руля задает траекторию движения, датчик угла поворота передает данные в блок управления, наряду с ними туда поступает информация от датчиков ABS, ускорения и углового вращения кузова. Два последних сейчас объединены в один корпус и размещаются непосредственно на гидроблоке. Это проще, дешевле и надежнее.

Как только данные с одного или нескольких датчиков превысят критические значения, записанные в базе данных блока управления, программа согласно заданному алгоритму действий начнет выправлять траекторию автомобиля. Сейчас это можно сделать только короткими тормозными импульсами, затормаживая то колесо, вокруг которого автомобиль должен повернуться и изменить траекторию своего движения. Если этого недостаточно и скорость входа в поворот велика, система может чуть «придушить» двигатель, тем самым уменьшая тягу на колесах.

Многим активным «драйверам» такое не понравится, но для обычного водителя это хорошее подспорье. Начиная с середины 2014 года все новые автомобили, выпускающиеся в Европе, должны иметь в базовой комплектации ESP. У нас пока все не так строго: новые автомобили, которые впервые получают омологацию, должны быть оборудованы этой системой, а если на них лишь продлевают сертификат, ее наличие необязательно. Надо учитывать, что если вам необходимы различные помощники, такие как система помощи при троганье в гору, имитация блокировки дифференциала, ассистент парковки и т.д., то без электронной стабилизации не обойтись.

Тем, кто не хочет ездить с «электронным ошейником», можно посоветовать выбрать старую добрую классику (до 1995 года), но найти такой автомобиль в хорошем состоянии нынче весьма проблематично. Еще лучше купить новый, но с отключаемой системой ESP. В качестве примера можно привести модель MiTo компании Alfa Romeo. В зависимости от настроения и условий движения можно выбрать одну из трех базовых настроек. Dynamic — самая агрессивная, система безопасности срабатывает в последний момент, позволяя получить полное наслаждение от вождения.

Режим All Weather заточен на безопасность, все электронные помощники срабатывают быстро и по максимуму. Natural — промежуточная настройка, предназначенная для повседневной езды.

3. Можно ли дооснастить автомобиль, оборудованный ABS, системой ESP?

Очень заманчиво — докупить недостающие датчики, установить их на машину с ABS и получить автомобиль, оборудованный ESP! Возможно ли это? Просмотрев несколько форумов, убедились, что не перевелись еще «кулибины». Владельцы Ford Focus второго и третьего поколений активно обсуждают тему и делятся инструкциями по переделке автомобиля.

С экономической точки зрения это довольно затратное мероприятие, надо покупать новый гидроагрегат, недостающие датчики и трубки, а самое главное — иметь доступ к программам блока управления и правильно их инсталлировать. Специалисты компании Bosch не советуют заниматься подобными экспериментами: даже если проводка будет совпадать, гидроблоки и блоки управления все равно окажутся разными. Причем могут отличаться даже версии ABS и, соответственно, в блоках управления будет загружен разный софт.

Кроме того, отличаться могут и другие компоненты тормозной системы. Переделка системы активной безопасности в гаражных условиях может иметь опасные последствия. Все-таки сложными системами должны заниматься специалисты, а не любители.

4. Есть ли различия между системами ESP, которые устанавливаются на автомобили разных классов?

Конечно, есть, и это касается не только механики, но и программного обеспечения. Например, отличие гидроблоков ESP 9 Plus от Premium — в количестве поршней, создающих давление: у более дорогой Premium их шесть вместо двух у ESP 9 Plus. Бюджетному автомобилю не нужно многое из того, без чего не может обойтись бизнес-кар. Дополнительные опции сильно влияют на стоимость всей системы. Легко представить Renault Logan без просушки тормозов, однако отсутствие этой опции в списке оборудования Mercedes-Benz Е-класса недопустимо.

5. Как будут развиваться системы безопасности в ближайшем будущем?

Основная цель на ближайшее десятилетие — создать автомобиль с полностью автономной системой управления и запустить его в серию.
Для этого есть практически все необходимые предпосылки и наработки. Уже созданы прототипы, которые могут без участия водителя двигаться в обычном потоке машин, совершать различные маневры и довозить пассажиров до конечного пункта. Но такие автомобили, во-первых, очень дороги, во-вторых, пока не вполне надежны. Вначале автопилот будет работать на автотрассах, затем постепенно будет использоваться на обычных дорогах в городах. Правда, для этого надо решить ряд проблем.

Датчики, обеспечивающие анализ окружения на 3600

По сути требуется создать систему, которая будет анализировать окружающую обстановку и выдавать правильное решение. Первый шаг уже сделан: активный круиз-контроль использует радиолокационные и видеодатчики для отслеживания дорожной ситуации впереди автомобиля.

Резервная архитектура системы

Автомобиль в ближайшее время станет намного безопаснее, у него, как и у современных самолетов, появятся различные дублирующие друг друга системы. Это, в первую очередь, необходимо для того, чтобы внезапный выход из строя одной из систем не привел к аварии.

Специалисты Bosch уже разработали технологию резервной тормозной системы. Электромеханический усилитель тормозов iBooster и ESP (электронная система курсовой устойчивости) позволяют остановить автомобиль независимо друг от друга.

Высокоточные картографические данные

Сейчас точность позиционирования современных систем навигации лежит в пределах одного метра. Для безопасного автопилота точность надо поднять как минимум раз в десять. Кроме этого актуализация карт должна происходить чаще. Наша привычка установить новые знаки на время ремонта дороги, а потом забыть их убрать может свести с ума кибернетический мозг автомобиля. Например, когда видеокамера зафиксирует «кирпич», а навигация определит дорогу как одностороннюю. Куда тогда двигаться? Ведь запрет нарушать правила дорожного движения будет основным у искусственного интеллекта.

Мы перечислили только три проблемы, в то время как на пути к созданию автопилота их десятки! И все-таки есть надежда, что лет через десять мы сможем выехать рано утром на дачу на «умном» автомобиле, а по дороге спокойно поспать еще в кресле водителя.Система ESP: куда мы катимсяСистема ESP: куда мы катимсяСистема ESP: куда мы катимсяСистема ESP: куда мы катимсяОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

ABS, EBD, ESC, ESP… Что означают эти аббревиатуры и как работают «ассистенты» в современном авто?

Без электроники нынче никуда: ее внедряют даже на такие проверенные временем автомобили, как УАЗ и Lada 4×4. А уж в современном авто «ассистентов» на порядок больше, и каждый из них выполняет свои функции. Но что конкретно делают электронные помощники в автомобиле и как водителю понять, что они работают, – ответы в нашем материале.

ABS+EBD

Начнем с самых распространенных «ассистентов», появившихся еще в 70-х годах прошлого века. Поначалу они позиционировались исключительно как опция для моделей представительского класса (причем по цене около 10 % от стоимости самого авто). Речь идет о ABS(Anti-lock Braking System) – антиблокировочной системе колес, обеспечивающей при торможении максимальное тормозное усилие, но при этом не блокирующей колес. Зачем? Чтобы водитель мог управлять автомобилем при торможении, объехать препятствие или сместиться в другую полосу движения.

Процесс работы ABS ощущается как вибрация на педали тормоза и сопровождается характерным стрекочущим звуком. Чтобы процесс торможения стал еще более эффективным, изобрели EBD (Electronic Brakeforce Distribution) – электронное распределение тормозного усилия. Сегодня эти две системы неотъемлемы друг от друга и обозначаются как ABS+EBD.

Brake Assist

Следующая стадия развития тормозных систем – появление Brake Assist, «тормозного ассистента». Из названия понятно, что он помогает тормозить, но как и зачем? Ведь уже есть ABS и EBD. По идее, с появлением этих систем аварийность должна была снизиться, ведь управлять автомобилем при экстренном торможении стало гораздо проще. Но, проведя исследование, ученые выяснили, что в опасный момент очень многие водители элементарно… не дожимают педаль тормоза! То есть физически авто успевает остановиться до препятствия, но при этом потенциал системы не используется на 100%.

Поэтому и появился Brake Assist – когда вы резко бьете по педали тормоза, он «дожимает» ее за вас, делая торможение максимально эффективным. Как это ощущается? В некоторых моделях авто, если резко ударить по педали тормоза и сразу же отпустить ее, торможение будет продолжаться еще 1-2 секунды – это и есть Brake Assist. Но в реальной жизни его работу ощутить сложно. Когда при резком торможении машина остановится, то просто покажется, что вы достаточно сильно нажали на тормоз и никакой «ассистент» не вмешивался.

Traction Control

Если предыдущие системы одинаково обозначаются у всех автопроизводителей, то этого «ассистента» каждый волен называть по-своему. Но суть одна – это система контроля тяги. Она работает по тому же принципу, что и ABS, но зеркально: та не позволяет колесам блокироваться при торможении, а эта – пробуксовывать на старте. Используются те же датчики вращения на колесах и тормозная система с электронным распределением тормозного усилия.

Как это работает? Допустим, вы стоите на краю дороги, левое колесо еще на асфальте, а правое попало на лед. На старте правое колесо начнет пробуксовывать, и, если лед очень скользкий, то машина не двинется с места – весь крутящий момент уйдет в пробуксовку. С этим и борется Traction Control. Обнаружив несоответствие в скорости вращения колес и обнаружив, что машина стоит на месте, а правое колесо буксует, она слегка «прикусит» его тормозами. Благодаря этому крутящий момент частично уйдет на левое колесо, и авто сможет тронуться с места. Как это ощущается? В большинстве случаев – никак. Система выдает себя только морганием пиктограммы на панели приборов, а машина уверенно стартует с места.

Одновременно Traction Control может занижать обороты двигателя. И это уже ощущается, потому что водитель давит на газ, а машина не разгоняется. Но как только ведущие колеса получат достаточное сцепление с покрытием, Traction Control перестает вмешиваться, и все возвращается в привычные режимы управления.

Система оказалась очень эффективной: ее устанавливают практически на все автомобили, а на мощные версии – в обязательном порядке. Отдельное развитие Traction Control получил на кроссоверах и внедорожниках, ведь все внедорожные «ассистенты» основаны как раз на нем.

ESP (Electronic Stability Program)

Научив автомобили быть послушными при разгоне и торможении, инженеры перешли к следующей проблеме – контролю управляемости в экстремальных режимах. Вы наверняка видели множество роликов, в которых авто делает резкий маневр, срывается в занос и вылетает либо на встречную полосу, либо на обочину. Именно эти ситуации и предотвращает ESP – электронная система стабилизации. Некоторые автопроизводители также называют ее системой динамической стабилизации, но суть от этого не меняется.

Система стабилизации стала следующим этапом развития электронных «ассистентов», и включает в себя как ABS, так и Traction Control. Но в отличие от них ESP работает не только при разгоне или торможении, а постоянно. С помощью специальных датчиков система «знает», что происходит с авто в каждую секунду движения. Куда повернут руль, насколько сильно нажата педаль газа, какая передача включена, активирован ли спортивный режим движения и т.д. Она умеет мгновенно распознавать нештатные ситуации и сразу же решать проблемы, созданные водителем или внешними факторами.

Как это работает? Допустим, вы едете по зимней дороге. С виду она идеально чистая, но все же покрыта тонким слоем льда. В какой-то момент вы делаете резкий маневр и машина срывается в занос. На скорости 90 км/ч ее начинает разворачивать поперек полосы. Вы бьете по тормозам, но скорость еще слишком высока, занос развивается сильнее… Но у нас же ESP! Поэтому стираем прежнюю картинку: никакого заноса, никакого разворота и никакой паники. «Хрум!» – услышите вы странный звук, и машина вдруг слегка вильнет, но спокойно поедет дальше. Это ESP распознала начинающийся занос, задействовала ABS и притормозила отдельные колеса, чтобы стабилизировать авто. При этом все произошло в доли секунды. Мгновенная реакция и отличный результат.

Большинство водителей даже не знает, что в осенне-зимний период ESP может срабатывать по несколько раз на день, настолько эффективно и незаметно система ведет себя в обычных режимах движения. А уж в экстремальных ее может заменить только профессиональный автогонщик, да и то не во всех ситуациях. Именно ESP позволяет любому сидящему за рулем чувствовать себя как за каменной стеной – даже начинающий водитель спокойно может ездить на 500-сильном суперкаре, находясь под неусыпным контролем электроники.

Да, автомобильная наука сегодня готова предложить водителю огромный спектр помощников – начиная с базовых и заканчивая самодостаточным искусственным интеллектом. И все же главный за рулем – водитель. А «ассистент» – всего лишь очень способный помощник, применяемый в современных авто, которые можно найти в каталоге atlantm.by.
