Регулировка фар автомобиля ВАЗ 2110

Правильная регулировка фар автомобиля ВАЗ 2110 влияет на безопасность и комфорт вождения. Неправильно настроенные фары могут ослеплять встречных водителей или не обеспечивать достаточное освещение в темноте, что увеличивает риск аварий. В статье рассмотрим этапы ручной регулировки фар и возможные неполадки в системе освещения, что поможет вам улучшить работу фар и обеспечить необходимый поток света.

Гидрокорректоры и электрокорректоры

Конструкция системы освещения автомобиля ВАЗ 2110 позволяет регулировать фары как с помощью гидрокорректора, так и вручную с использованием регулировочных винтов. Ручная настройка фар дает возможность изменять направление светового потока как по горизонтали, так и по вертикали. Гидрокорректор, в свою очередь, автоматически настраивает направление света благодаря гидравлической системе, что особенно полезно при изменении положения автомобиля.

Система состоит из главного цилиндра, который находится на приборной панели, рабочих цилиндров, расположенных в корпусах фар, и соединительных трубок между ними. В рабочих цилиндрах находятся штоки, которые могут изменять положение светового элемента фары. Вся система заполнена гидравлической жидкостью.

При повороте ручки на панели управления в главном цилиндре создается давление, которое передается в рабочие цилиндры. Это давление приводит в движение шток, изменяющий положение светового элемента, а значит, и направление светового потока. Работая таким образом, гидрокорректор фар ВАЗ 2110 помогает стабилизировать световой поток в зависимости от нагрузки на автомобиль.

В настоящее время вместо гидрокорректора фар предлагается электрокорректор для ВАЗ, который осуществляет регулировку с помощью электрических исполнительных механизмов, сохраняя при этом принцип работы устройства.

Электрокорректор для ВАЗ 2110 можно легко приобрести и установить самостоятельно. Он монтируется на то же место, где ранее находился гидравлический корректор, который необходимо предварительно демонтировать. На местах крепления рабочего цилиндра устанавливается электрический исполнительный механизм, который обычно надежно фиксируется, но при необходимости можно использовать дополнительные резиновые прокладки.

Вместо главного цилиндра на приборной панели устанавливается блок электрического управления, а его регулятор выводится в то же отверстие, где ранее находилась ручка гидрокорректора. Вместо гидравлических трубок прокладываются и фиксируются электрические провода, а блок управления подключается к клеммам аккумулятора.

Регулировка фар автомобиля ВАЗ 2110 является важной процедурой, на которую обращают внимание эксперты в области автосервиса. Правильная настройка фар обеспечивает не только комфортное вождение в темное время суток, но и безопасность на дороге. Специалисты подчеркивают, что неправильный угол наклона фар может привести к ослеплению встречных водителей и ухудшению видимости для самого водителя.

Эксперты рекомендуют проводить регулировку фар после замены ламп или при смене колес, так как изменения в подвеске могут повлиять на положение фар. Для достижения оптимального результата важно использовать специальное оборудование и следовать инструкциям производителя. Регулярная проверка и корректировка положения фар помогут избежать неприятных ситуаций на дороге и продлить срок службы светотехники.

Как настроить свет в машине своими руками #Автолайфхак

Проблемы с освещением

Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.

https://youtube.com/watch?v=sbRTX5DptXU

Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.

Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.

Установка галогеновой лампочки вместо обычной позволит значительно усилить освещение.

Интересные факты

Вот несколько интересных фактов о регулировке фар автомобиля ВАЗ 2110:

1. Оптимальная высота света: Для правильной регулировки фар важно, чтобы световой пучок был направлен немного ниже горизонта. Это позволяет избежать ослепления встречных водителей и обеспечивает лучшую видимость дороги. На ВАЗ 2110 рекомендуется, чтобы верхняя граница света находилась на уровне 0,5-1 см ниже уровня центра фары.

2. Регулировка на стене: Один из простых способов проверить и отрегулировать фары — это использовать стену. Для этого нужно припарковать автомобиль на ровной поверхности на расстоянии 5-7 метров от стены, включить фары и отметить на стене уровень света. Затем, с помощью регулировочных винтов, можно подстроить фары так, чтобы световой пучок соответствовал отметкам.

3. Влияние нагрузки на регулировку: ВАЗ 2110 имеет систему регулировки фар, которая может зависеть от нагрузки автомобиля. При полной загрузке (например, с пассажирами и багажом) фары могут быть направлены выше, что может привести к ослеплению других водителей. Поэтому важно проверять и корректировать угол наклона фар в зависимости от состояния загрузки автомобиля.

Регулировка света фар

Ручное регулирование фар автомобиля

При настройке и ремонте автомобильных фар вам понадобятся следующие инструменты:

• торцевой и гаечный ключи;
• плоскогубцы;
• отвертка;
• насос;
• линейка;
• рулетка;
• весы.

Если регулировка все же необходима, начните с ручной настройки фар. Для этого потребуется подготовка. В первую очередь найдите ровную стену, на которой можно будет сделать разметку. Установите автомобиль на расстоянии 5 метров от стены. Площадка, на которой стоит машина, должна быть ровной и горизонтальной, а сам автомобиль — перпендикулярно стене.

Затем устраните все факторы, которые могут помешать корректной регулировке фар. Чтобы автомобиль стоял ровно, проверьте давление в шинах и, если нужно, подкачайте их до рекомендованного уровня для модели ВАЗ 2110. На место водителя в салоне поместите груз весом около 75 кг (можно попросить помощника сесть на это место), а корректор фар ВАЗ установите в положение 1.

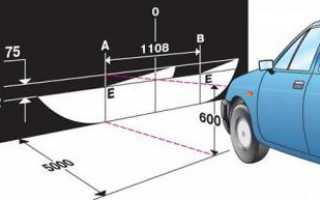

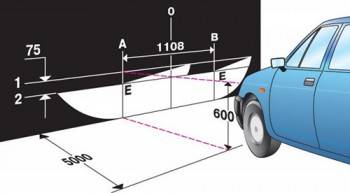

Схема ручной регулировки фар представлена на рисунке 3. На стене нужно начертить вертикальные линии: 0 — это центр автомобиля, А и В — центры фар. Точки Е на схеме обозначают центры световых элементов. На высоте 60 см от земли проведите горизонтальную линию 1, которая определяет высоту до центра фары, и горизонтальную линию 2, расположенную на 75 мм ниже линии 1, что соответствует правильному расположению центра светового пятна от фары.

Регулировка освещения в механическом режиме осуществляется с помощью гидрокорректора фар. Это устройство должно поддерживать стабильный световой поток при изменении положения автомобиля или его усадке под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразборную систему, поэтому его ремонт невозможен — потребуется замена на новое устройство. Замена гидрокорректора фар выполняется следующим образом.

Сначала отсоедините хомуты, фиксирующие гидравлические трубки на кузове автомобиля. Затем снимите ручку управления, расположенную на приборной панели, просто вытянув ее. Через отверстие извлеките рабочий цилиндр и трубку, для чего нужно немного отодвинуть в сторону емкость с тосолом. Со стороны салона открутите главный цилиндр с помощью торцевого ключа.

Неисправность в системе освещения — это серьезный дефект, который может привести к опасным ситуациям. Лучше всего проводить регулировку фар на станции технического обслуживания, но при необходимости ее можно выполнить и самостоятельно. В любом случае, не стоит ездить на ВАЗ 2110 с неправильным световым потоком.

Проверка и замена лампочек фар

Правильная работа фар автомобиля ВАЗ 2110 напрямую зависит от состояния лампочек. Поэтому регулярная проверка и замена лампочек являются важными этапами в обслуживании автомобиля. В этом разделе мы рассмотрим, как правильно проверить и заменить лампочки фар, а также какие типы ламп используются в данной модели.

Типы лампочек

На автомобилях ВАЗ 2110 используются следующие типы лампочек:

• H1 – для ближнего света;
• H3 – для противотуманных фар;
• H4 – для дальнего света (в некоторых комплектациях);
• W5W – для габаритных огней.

Проверка лампочек

Перед тем как приступить к замене лампочек, необходимо проверить их работоспособность. Для этого выполните следующие шаги:

1. Включите зажигание и проверьте работу фар. Убедитесь, что обе фары светят одинаково ярко.
2. Если одна из фар не работает, проверьте, не перегорела ли лампочка. Для этого аккуратно снимите стекло фары, следуя инструкции в руководстве пользователя.
3. Осмотрите лампочку на наличие повреждений: если стекло потемнело или есть обгоревшие участки, это свидетельствует о том, что лампочка нуждается в замене.

Замена лампочек

Если вы обнаружили, что лампочка перегорела, следуйте следующей инструкции для её замены:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Снимите крышку фары, если она предусмотрена конструкцией. Обычно для этого достаточно открутить несколько винтов или защелок.
3. Отсоедините разъем от лампочки. Для этого аккуратно потяните за него, не прилагая чрезмерных усилий.
4. Снимите старую лампочку, аккуратно поворачивая её против часовой стрелки.
5. Установите новую лампочку, следуя тем же шагам в обратном порядке. Убедитесь, что она надежно зафиксирована и правильно подключена.
6. Закройте крышку фары и подключите аккумулятор.
7. Проверьте работу новой лампочки, включив фары.

Советы по эксплуатации

Чтобы продлить срок службы лампочек, следуйте нескольким простым рекомендациям:

• Избегайте касания стекла лампочки руками, так как жир и грязь могут привести к перегреву и преждевременному выходу из строя.
• Регулярно проверяйте состояние фар и их регулировку, чтобы избежать неравномерного износа лампочек.
• При замене лампочек используйте только качественные изделия, соответствующие стандартам и рекомендациям производителя.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу фар вашего автомобиля ВАЗ 2110 и повысить безопасность на дороге.

Вопрос-ответ

Как должны светить фары ВАЗ 2110?

Ближний свет должен быть направлен немного вниз и вправо. После завершения лучше выехать в тёмное время и убедиться, что встречные водители не мигают в ответ, а дорога освещается на расстояние 20–30 метров. Регулировка — это не однократное действие.

В каком положении должен стоять регулятор фар?

Если транспортное средство не загружено, то регулятор высоты фар будет в норме находиться в положении «0». С помощью рулетки надо измерить расстояние от земли до середины автомобильной фары.

На сколько метров вперёд должен светить ближний свет?

Для ближнего света большая часть луча должна освещать примерно 60 метров дороги впереди.

Где находятся винты регулировки фар?

Они находятся на корпусе или креплении фары к кузову автомобиля. Обычно регулировочных винтов два: один для горизонтальной регулировки (влево-вправо), другой для вертикальной регулировки (вверх-вниз). Некоторые фары имеют дополнительный винт для регулировки наклона левой границы светового пятна.

Советы

СОВЕТ №1

Перед началом регулировки фар убедитесь, что автомобиль стоит на ровной поверхности и имеет правильное давление в шинах. Это поможет избежать искажений в настройках и обеспечит более точную регулировку света.

СОВЕТ №2

Используйте стену или специальный экран для проверки положения светового пучка. Отметьте на стене уровень, на котором должен находиться световой луч, и убедитесь, что он направлен правильно, чтобы не ослеплять встречные автомобили.

СОВЕТ №3

Регулировка фар должна проводиться при включенных фарах и в темное время суток. Это позволит вам лучше видеть, как свет распределяется и корректировать его в реальном времени.

СОВЕТ №4

Не забывайте периодически проверять и настраивать фары, особенно после замены ламп или после того, как автомобиль подвергся серьезным ударам. Правильная настройка фар не только улучшает видимость, но и повышает безопасность на дороге.
