Как сделать вездеход из «Оки» своими руками

В сельской местности частой проблемой является отсутствие дорог. Особенно остро эта проблема наблюдается во время зимы, когда даже привычные переправы засыпает слоем снега. Чтобы наладить движение даже в такой период, можно сделать из автомобиля «Ока» вездеход собственными силами.

Продуманное решение

Поскольку на территории сельской местности часто приходится передвигаться труднопроходимыми массивами, многие люди хотят приобрести внедорожник. Увы, такие автомобили достаточно дорогие, поэтому нужно знать, как сделать вездеход из «Оки». Для его создания используют подручные средства, которые включают запчасти от сломанных автомобилей и мототехники.

Среди самых популярных вариантов «народных» поделок выделяются «универсалы» на основе пневматики с низким давлением или на воздушной подушке. Также встречается использование гусеничного хода, но они больше подходят для заснеженных территорий. Создание внедорожника на основе «Оки» — это экономически выгодное решение, так как не требуется покупка дорогостоящих комплектующих.

Вездеход на шинах низкого давления

Настоящая конструкция берёт за свою основу изобретение, в котором используется кузов, что располагается на раме ломающегося вида. Такое решение значительно усиливает конструкцию изделия. Все колёса устанавливаются своими руками в качестве ведущих, поэтому могут преодолевать даже болотистую местность.

На основе двигателей «Оки» также очень популярно изготовление так называемых каракат. Они выделяются повышенной проходимостью благодаря шинам широкого формата. Дополняет это преимущества пневматики, ведь она не разрушает травянистый покров.

Использование гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. Самодельные гусеничные вездеходы из «Оки» обладают повышенной проходимостью по водоёмам и лесистой территории. Их корпус обычно выполняют из коробочной конструкции, которая достигает в длину 3 метра. Она обладает небольшим весом, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в трясину только на 10 см.

Правильно выполнить такое устройство можно только с надёжными расчётами. Особенно это касается ходовой части, которая должна получить соприкасаемость с грунтом на 1,4 кв. м. Скорость движения изделия составляет 45 км/час. Также можно встретить вездеходы на воздушной подушке. Они имеют большую проходимость, чем гусеничный вездеход из «Оки», а также не требуют ходовой части.

Этапы создания

Чтобы обзавестись конструкцией внедорожника, понадобится провести следующие манипуляции:

• Поиск основы для транспортного средства. Для этого вполне подходит использование рамы от мотоцикла. Бренд значения не имеет, всё зависит от финансового выбора, а также предпочтений проходимости. Этот показатель наиболее развит в мототехнике ИЖ.
• Создание заднего моста и подвески. Для этого нужно использовать подкос, которым соединяются элементы лонжеронов. Всё это дополняет стойка и рулевая втулка, которые в целом образуют независимую заднюю подвеску. Рекомендуется использовать именно такую подвеску, ведь она обеспечит изделию необходимую манёвренность в труднопроходимых местах.
• Установка колёс. На практике такой вездеход на базе «Оки» оборудуется не самими колёсами, а их камерами. Они берутся от грузовых автомобилей и крепятся к подвеске с помощью ступицы. Устойчивость дополняют специальные ленты, которыми обкручивается колесо. Как правило, используются камеры от КАМАЗов, Уралов и грузовых прицепов. Такое решение увеличивает надёжность поездки.
• Обеспечение крутящего момента и крепление двигателя. Такие процедуры начинают делать после установки каркаса и подвески. Кроме мотора, понадобится также установить систему тормоза, сцепления и вывода выхлопных газов.

Когда проведён весь список работ, нужно обязательно протестировать устройство на работоспособность. При выявлении ошибок их необходимо исправить. Как показывает практика, неграмотно сделанный вездеход или болотоход из «Оки» может создавать опасность для окружающих.

Возможные нюансы

Несмотря на свои преимущества, такая техника имеет свои недостатки. Частых хлопот доставляет недолговечность камер низкого давления. Конечно, из-за отсутствующего дифференциала транспортному средству не требуется частый сервисный уход, но присутствие высокого давления в габаритных колёсах уменьшает их манёвренность. Также из-за размеров системы колёс появляется проблема с летящей грязью, ведь их достаточно сложно закрыть крыльями.

Практика показывает, что пневматика обладает более слабой проходимостью, чем вездеход «Ока» на гусеницах. Выбор используемых материалов для конструкции и типа будущего транспортного средства напрямую зависит от целей использования. Всё больше людей из загородных и сельских местностей предпочитают создание таких конструкций, так как переделать «Оку» в вездеход — это в первую очередь финансово выгодно.

Самодельный вездеход из «Оки» выгоден и удобен, ведь аппарат можно неоднократно модернизировать и совершенствовать. В различные сезоны погоды можно изменить его конструкцию и характеристики, чтобы приспособить их к погодным условиям местности.

Создание самодельного вездехода — это распространённая практика в загородных территориях, где нет возможности приобрести дорогой автомобиль. Но важно учитывать конструктивные особенности и со всей ответственностью подходить к созданию такой машины. Халатное выполнение работы может создать риск для жизни водителя и окружающих.

Ока полный привод своими руками чертежи

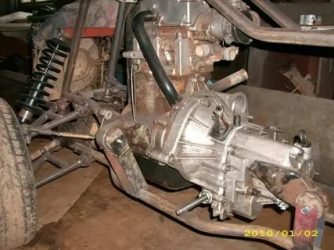

Силовым агрегатом самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикпа должно было хватить с лихвой.

А это просто мечта каждого мужика . Хочу такой .

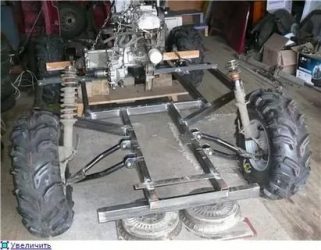

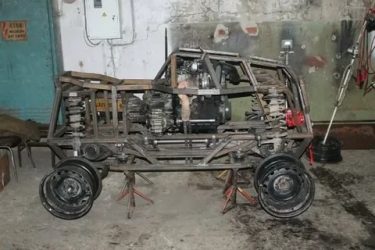

Рама самодельного квадроцикла — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Самодельный квадроцикл-вездеход:

1 — переднее колесо (от автомобиля «Шевроле-Нива», 2 шт.);

2 -— двигатель (от автомобиля «Ока»);

3 — трансмиссия привода передних колёс;

4 — коробка перемены передач (от автомобиля «Ока»);

5 — трансмиссия привода задних колёс;

7 — заднее колесо (от автомобиля «Шевроле-Нива»,2 шт.);

8 — топливный бак (20-литровая канистра);

9 — задний багажник;

11 —спинной упор пассажира (подголовник от автомобиля «Ока»);

13 — корзина сцепления (от автомобиля «Ока»);

14 — рычаг фиксации передач;

15 — обвес (стеклопластик);

16 — руль (от мотоцикла «Урал»);

17 — щиток приборов (от автомобиля «Ока»);

18 — передний багажник

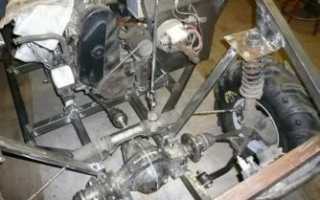

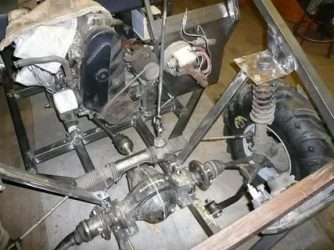

Трансмиссия самодельного квадроцикла — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Кинематическая схема трансмиссии самодельного квадроцикла из оки

1 — мотор (от автомобиля «Ока»);

2 — сцепление (от автомобиля «Ока»);

3 — коробка перемены передач;

4 — ШРУС (от автомобиля ВАЗ-2108, 12 шт);

5 — редуктор главной передачи с дифференциалом (от ВАЗ-2105, 2 шт.);

6 — вал (от автомобиля ВАЗ-2108, 6 шт.);

7 — колесо (от автомобиля «Шевроле-Нива»)

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Читать еще:  Ремонт магнето мб 1 своими руками

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Чертеж рамы самодельного квадрцикла:

1 — нижний лонжерон (труба d25x3,2,2 шт.);

2 — верхний лонжерон (труба d25x3,2,2 шт.);

3 — стойка (труба d25x3,2, 2 шт.);

4 — опора заднего верхнего рычага подвески (труба d25x3,2,2 шт.);

5 — задний подкос (труба d20x2,8, 2 шт.);

6 — опора переднего верхнего рычага подвески (труба d25x3,2, 2 шт.);

7 — передний подкос (труба d20x2,8, 2 шт.);

8 — верхняя опора переднего амортизатора (уголок 35×35);

9 — стойка верхней опоры переднего амортизатора (лист s5, 2 шт.);

10 — передняя опорная стойка крепления двигателя (лист s3, 2 шт.);

11 — задняя опорная стойка крепления двигателя (лист s3,2 шт.);

12 — проушины крепления рычагов и амортизаторов подвесок (лист s5, 18 пар);

13 — кронштейн крепления седла (лист s3, 2 шт.);

14 — верхняя поперечная связь (труба d20x2,8);

15 — нижняя поперечная связь (труба d20x2,8,2 шт.);

16 — опора радиатора (труба d25x3,2 разрезанная вдоль пополам, 2 шт.);

17 — передняя консоль подножек (труба d20x2);

18 — задняя консоль подножек (труба d20x2);

19 — связь передней и задней консолей подножек (труба d20x2);

20 — поперечина подножки (лист s5, 4 шт.);

21 — ушко крепления стеклопластикового обвеса (лист s5, комплект)

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Рычаги подвески колёс

(а — верхний рычаг передней подвески; б — нижний рычаг передней подвески; в — нижний рычаг задней подвески; г — верхний рычаг задней подвески; все детали, кроме отмеченных особо, выполнены из трубы ВГТ-20):

3 — втулка (труба d37x32, 2 шт.);

4 — проушина крепления амортизатора (сталь, лист s3);

5 — шаровой шарнир (от рулевой тяги автомобиля «Жигули»)

Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить.

Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пе-нополистиролом, приобретённым в хозяйственном магазине.

Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.

Рулевая колонка в сборе:

1 — рулевой вал (труба d20x2,8);

2 — пластина подсоединения руля (сталь, лист s6);

3 — подкос пластины (сталь, лист s6, 2 шт.);

Читать еще:  Как сделать подмотку электронного спидометра своими руками

4 — разъёмный кронштейн-втулка рулевого вала (капрон, лист s18);

5 — опорная шайба (сталь, лист s6, 2 шт.);

6 — сошка (сталь, листа 18);

7 — ограничитель хода руля (сталь, лист s6);

8 — корпус подшипника;

9 — упорный наконечник (сталь, круг 15);

10 — упорный подшипник

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму. Грани заглаживал крупнозернистой наждачной бумагой.

Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.

Авто мото самоделки

Самодельные багги, квадроциклы, вездеходы

Чаво или faq

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Re: Камазик 4911(ока 4*4 полный привод)

Сообщение семен36 » Вт сен 09, 2014 7:40 pm

Вездеход 4х4 «Камазик-ока»

Вездеход 4х4 на базе ОКИ довольно обычной компоновки, интересен своей простотой и неприхотливостью. автор произвел целый ряд модернизаций до того как довел вездеход до законченного вида. По мере строительства вездехода автор сталкивался с некоторыми проблемами, которые полезно знать любому начинающему вездеходо-строителю. именно им и будет уделено особенное внимание в этой статье.

Материалы и механизмы использованные при создании вездехода:1) Колеса размером 1200 на 5082) стойки от ваз 21103) капот от ваз 21014) труба профильная 50 на 505) мосты от волги6) раздаточная коробка от Нивы7) мосты от нивы8) раздаточная коробка от газ-69

9)коробка переключения передач от ОКИ.

5 крутых снегоболотоходов на базе простенькой Оки

Какие только шедевры не создают народные умельцы, используя для них самые простые подручные средства и материалы, которым, казалось бы, была одна дорога – в утиль. Наглядным тому примером станут следующие 5 моделей универсальных вездеходов, построенных на базе старой доброй Оки.

База Оки, трансмиссия – Нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

«Ленеход»

Уже по одному только названию этого транспорта становится понятно, что его автором и конструктором стал мастер по имени Леонид. И действительно, житель города Нягань, соорудивший такое чудо техники, способное разгоняться до 50 км/ч и преодолевать любые водные барьеры, носит именно это имя.

Если же говорить о технических характеристиках снегохода, то он был построен на кузове все той же Оки, поставленного на цельносваренную профильную раму, получив в качестве силовой установки мотор от ВАЗ-1111.

А вот руль и все подводящие к нему элементы Леня для своего Ленехода взял у старенькой девятки, тогда как в качестве ходовой ему приглянулась универсальная база Нивы.

В итоге получилась самая настоящая солянка сборная мясная, да еще и на шипованных покрышках ШАИНА, зато со своими обязанностями авто справляется на ура, помогая хозяину перевозить дрова и прочие грузы.

Снегоболотоход, который умеет даже плавать

Еще более солидных результатов смог добиться автослесарь из Рубцовска, который использовал при создании своего уникального детища не только кузов, но и двигатель Оки.

Для обеспечения рекордной проходимости, позволяющей вездеходу преодолевать любые бездорожья, снежные заносы и реки, конструктор постарался сделать эту модель максимально легкой, фактически убрав из ее конструкции задние мосты.

Кроме того, мастер сам сделал колеса, взяв за основу камеры от старого прицепа. В любом случае, машинка получилась довольно солидной на вид, служа верой и правдой своему хозяину вот уже три года подряд.

Мало того, она заинтересовала других жителей Крайнего Севера, которые звонят талантливому мастеру, предлагая купить его шедевр за немалую сумму.

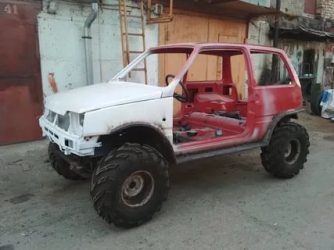

Полноприводная Ока

Для создания этого уникального вездехода были использованы такие доноры, как Ока, по привычке отдавшая свой кузов, УАЗ, подарившая внедорожнику крепкие мосты, а также Нива с ее выносливой раздаточной частью.

Что касается особенностей сборки, то среди них стоит выделить отстоящие от кузова колеса с покрышками от КрАЗа, посаженные на диски с вылетом, урезанные на два листа рессоры от Волги и ее же рулевое, которое хоть и не дало легких витков, зато обошлось в ноль, в отличие от запланированного ранее дорогостоящего гидроусилителя.

Не обошлось и без слабых сторон, которыми оказались быстро выходящие из строя шрусы, в результате чего владельцу всегда приходится возить с собой запаску.

Снегоболотоход на «ободрышах»

В последнее время все больше мастеров-самоучек стараются использовать так называемые ободрыши, которые с лихвой заменяют заводские шины большого радиуса, стоящие немалых денег. Что касается их обработки, то этот процесс не представляет собой ничего сложного, подразумевая исполнение нового протектора на старой покрышке.

Практика показывает, что такие колеса неплохо справляются с бездорожьем, и в качестве примера можно привести поставленную на них Оку с рамой и мостами от УАЗ, раздаткой от Нивы и родным мотором с коробкой.

Самодельные внедорожники вдохновляют других автолюбителей на самые смелые подвиги, тем более что для их сборки можно ограничиться старыми запчастями и пришедшими в негодность авто. Быть может поэтому с каждым годом в сети появляется все больше примеров таких работ, которые действительно заслуживают особого внимания.

Loading…

25 оригинальных тюнинг-проектов «Оки»: как дорабатывают отечественную малолитражку

«Ока» — знаменитая отечественная малолитражка, тысячи которых до сих пор бегают по дорогам нашей страны и соседних республик. В «стоке» она слишком страшненькая, медленная и некомфортная. Естественно, это очень многим не нравится. Поэтому появляются огромное количество вариантов доработок микроавтомобилей «Ока», в том числе и своими руками.

Злая «Ока»

Для многих «Ока» становится первым автомобилем, а значит он должен быть быстрым, или хотя бы выглядеть быстрым. Этот экземпляр получил капот и передние крылья с вентиляционными отверстиями, литые колесные диски и нестандартную окраску.

«Ока» на разварках

Чего не хватает предыдущему проекту, так это заниженной подвески, стильного обвеса и настоящих пацанских разварок. Всё это есть у данного проекта, который, стоит признать, вызывает довольно положительные эмоции.

«Ока» в стиле стенс

Довольно известный проект. ВАЗ-11113 «Ока» получила комплект экстремального занижения с установкой колес большого диаметра и накладок на колесные арки. Передняя кромка капота была перенесена чуть ниже, обеспечив злости передней части микроавтомобиля.

«Ока» WRX

Узнаете воздухозаборник на капоте этой «Оки»? Он позаимствован от Subaru Impreza WRX. Передние прямоугольные фары заменили на четыре круглые линзовые фонаря, поставили литые колесные диски большого диаметра и необычные зеркала заднего вида.

Кабриолет из «Оки» своими руками

Синий кузов и оранжевый интерьер. Может быть и не особо элегантно, но зато своими руками. У него нестандартный передний бампер и забавный воздухозаборник на капоте. Сойдет для села?

«Ока» — Maseratti

Вот один из самых стильных визуальных тюнинг-проектов доработки микроавтомобиля «Ока». Причем владелец настолько уверен в шикарности своего автомобиля, что решил установить логотип Maseratti. Не слишком ли?

ВАЗ-1111 «Ока» WTCC

Помните Лады, которые гоняются в чемпионате по кольцевым гонкам WTCC? Владелец этой «Оки» явно вдохновлялся гоночными болидами, когда создавал необычный обвес.

«Ока» хрю-хрю

Некоторые кузовные обвесы получаются лучше, другие — хуже. Этот явно не удался, ведь его передняя часть напоминает пятачок свиньи. Не удивительно, что он так и не стал популярным.

Внедорожная «Ока»

Небольшой вес и компактные габариты — преимущества, которые делают микроавтомобиль неплохим проходимцем. Главное, установить зубастые колеса, шноркель, силовые бамперы и пороги. При правильном управлении такая «Ока» способна очень на многое на бездорожье, несмотря на отсутствие полного привода.

ВАЗ-11113 «Ока» для пижонов

Еще один вариант доработки отечественного микроавтомобиля своими руками. Все пластиковые элементы были заменены на новые, использованы расширители колесных арок, а также вогнутые колесные диски. А как вам стеклоочиститель, зафиксированный в вертикальном положении?

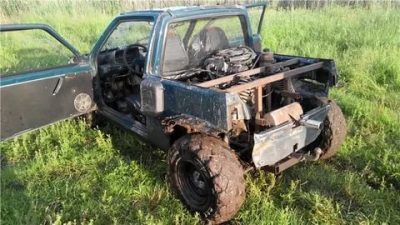

«Ока» для покорения бездорожья

Чем проще — тем лучше! Настоящему покорителю бездорожья не нужна красота. Главное — функциональность. Этот микроавтомобиль получил зубастые колеса, лифтинг подвески, мощную защиту картера.

Монстр-трак из «Оки»

Недостаточно просто установить внедорожные колеса? Тогда вы можете сделать из «Оки» совершенно безумный монстр-трак на самодельном шасси. Сложно даже представить агрегаты каких автомобилей использованы для создании этого внедорожника.

«Ока» для путешествий

Можно ли путешествовать на «Оке»? Посмотрите на этого красавца со стильным кузовным обвесом и аэродинамическим багажником на крыше. На таком можно отправиться куда угодно!

ВАЗ-1111 «Ока» на шинах низкого давления

На базе Нивы выпускают болотоход «Марш». Но кому-то хочется сделать то же самое из «Оки». Оказывается, это возможно. Нужно взять раму от внедорожника, установить на нее кузов от микроавтомобиля и поставить шины низкого давления.

Пляжный багги

Если и есть в этой подборке что-то действительно крутое, так это «Ока», превращенная в молодежный пляжный багги! От стокового автомобиля осталась лишь передняя часть. Задняя была создана с нуля из труб прямоугольного сечения и алюминия.

Оранжевая бестия

Еще один вариант летнего багги, не такой экстремальный, как предыдущий. Крыша и двери были удалены, а в салон установлены новые сиденья с интегрированными подголовниками. Спереди поставили «кенгурятник», а штатные колеса заменили на новые.

Ламбо-«Ока»

Установить поднимающиеся двери, как у суперкаров Lamborghini, можно даже на «Оку». Результат получается максимально спорным, но владелец, кажется, доволен.

Экстремальный развал для «Оки»

Как переплюнуть всех и сделать из советской микролитражки что-то совершенно экстремальное? Нужно переделать переднюю подвеску таким образом, чтобы задние колеса расположились под углом градусов 30-40 к дороге.

«Ока» для тайм-триала

Создать из «Оки» гоночный автомобиль — мечта многих. Ведь он максимально легкий, и если установить мощный двигатель и спортивные подвески, то на треке он может показать очень неплохие результаты. Иногда подобные проекты доводят до завершения.

«Ока» драгстер

Еще одна ипостась крохотной микролитражки — мощный драгстер. Посмотрите на размер задних колес, чтобы понять, что тут всё серьезно. Мы не можем утверждать на 100%, но у этого автомобиля должен быть привод на задние колеса. Как у «взрослых» братьев.

Пикап из «Оки»

Сам завод и многие придворные ателье несколько раз пытались начать производство коммерческих модификаций на базе «Оки». И мелкими сериями такие версии действительно выпускали. Но этот пикап сделан своими руками и вовсе не для того, чтобы возить грузы.

«Ока» AMG

Если бы ателье AMG решило доработать ВАЗ-11113, то у них получилось бы что-то вроде этого. Стильные немецкие штрихи, элегантные колесные диски большого диаметра, доработка силового агрегата.

«Ока» с салоном от ВАЗ-21110

Чего всегда не хватало «Оке», так это хорошего салона. Конечно, интерьер от ВАЗ-2110 далеко не идеал, но даже он смотрится гораздо лучше оригиналного. Особенно после некоторых доработок.

«Ока» Lukoil Racing

В 2002 году в команде Лукойл рейсинг началась постройка Оки с задним расположением силового агрегата 2112. Её нарекли «танцующая с волками». От серийного подрамника Оки пришлось отказаться и изготовить подрамник с стиле гоночных десяток.

Оказия

Это одна из самых известных малолитражек данной модели. Её создал видеоблогер AcademeG, заменив практически все элементы на новые. Она действительно валит. Можете прочитать подробнее в нашей статье.

БОНУС!

В видеоролике ниже вы увидите еще 10 проектов на базе «Оки»: от стильных турбомонстров до гусеничных внедорожников.

Теперь у нас есть Telegram-канал. Подписывайтесь, чтобы быть в курсе последних новостей!

Тюнинг ОКИ

ВАЗ 1111, больше известный как Ока, благодаря компактным размерам и простому дизайну стал предметом насмешек. Между тем, этот автомобиль предвосхитил эру экономных, малолитражных автомобилей.

Сегодня практически каждый мировой бренд автомобилестроения разрабатывает собственную «малютку», поэтому в классе компактных автомобилей развернулась нешуточная конкурентная борьба. Отечественный автопром, наряду с итальянским, можно считать пионером в области освоения производства компактных автомобилей.

Другой вопрос, что ВАЗ 1111 не получил достаточного развития в виде разработки рестайлингов и новых поколений. Зато Ока предоставляет фанатам осуществлять тюнинг автомобиля своими руками и широкие возможности для модернизации.

Тюнинг Оки своими руками

Существует множество вариантов трансформации, рестайлинга ВАЗ 1111:

• Внедорожник
• Раллийный автомобиль
• Ретро автомобиль – дизайнерские концепции конца 60 начала 70 годов XX века обусловлены угловатостью форм кузова, применением ярких цветов в дизайне
• Кабриолет
• Родстер

Наиболее простым и доступным является тюнинг Оки для бездорожья, так как внешне автомобиль имеет сходства с этим классом машин. Для усиления этого эффекта достаточно сделать лифтинг подвески, установить диски большего диаметра и резину с мощным протектором. Но тюнинг Оки под джип не ограничивается только вышеперечисленными изменениями, их можно считать только первым этапом в деле создания эксклюзивной малютки-вездехода.

Внешний тюнинг Оки можно стилизовать под популярную модель внедорожника Grand Cherokee. Этому способствует схожесть фар и радиаторной решетки. У обоих автомобилей они продолговатые, прямоугольной формы. Достаточно установить обвес, колеса с большим диаметром и тракторным протектором резины, а также придать соответствующую конфигурацию капоту и невзрачная ОКА превратится в миниатюрный клон популярного в 90 годы внедорожника.

Тюнинг автомобилей Оки своими руками делать достаточно легко. Это обусловлено простотой технического устройства машины и непритязательным внешним видом, что, с одной стороны, делает модернизацию простой и дешевой, а с другой – позволяет проводить над автомобилем всевозможные эксперименты.
Из всего вышеизложенного можно сделать вывод, что тюнинг ВАЗ 1111 – это лучшая школа для новичка и своеобразная творческая студия для опытного мастера.

Тюнинг двигателя Оки

Процесс улучшения характеристик двигателя условно можно разделить на 2 направления:

• Кардинальное изменение характеристик – полная замена мотора
• Улучшение штатного силового агрегата

В первом случае идеальным вариантом станет инжекторный мотор от Rover Mini с объемом 1,3 литра. Преимуществом такого вида тюнинга является значительное увеличение технических показателей, минусами станут высокая стоимость реализации и необходимость перерабатывать под новый мотор большинство систем автомобиля. Это дорого и занимает много времени.

Второй вариант – модернизация штатного силового агрегата более дешевый и простой, но не позволит получить такого прироста мощности, как в первом случае.

Тюнинг двигателя Оки своими руками необходимо начинать с карбюратора. Первый шаг – увеличение диаметра дроссельной заслонки до 52–54 мм. Это позволит получать двигателю больше воздуха, что облегчит его работу, повысит показатели и увеличит моторесурс. Можно сразу установить тюнинговую модификацию карбюратора.

Установка нового распредвала позволяет повысить обороты до 7000 единиц. При этом обязательно необходимо подтянуть мощность двигателя, что делается при помощи следующих операций:

• Замена штатных клапанов на облегченные
• Модернизация седел клапанов
• Доработка впускных и выпускных каналов клапанов
• Герметизация клапанов
• Установка бронзовых направляющих
• Изменение форм камер сгорания

Дополнительно нужно заменить на спортивные модификации впускной и выпускной коллекторы, а также воздушный фильтр на модель K&N с нулевым сопротивлением. Этот комплекс мероприятий позволит значительно повысить технические характеристики двигателя и оптимизировать его работу, то есть потеря мощности будет минимальной.

С помощью насадки на глушитель можно придать двигателю спортивное рычание. Модели с подсветкой будут создавать эффект пламени, вырывающегося из реактивного сопла.

Тюнинг подвески Оки

Улучшение ходовых характеристик ВАЗ 1111 – первоочередная задача владельца, так как в базовом варианте подвески они никудышные и вызывают кучу нареканий. Для исправления ситуации необходимо установить газо-маслянные амортизаторы. Этого хватит, чтобы придать автомобилю устойчивость и улучшить его управление.

Полезный совет

Штатные пружины специалисты не рекомендуют менять на продвинутые модификации, так как последние быстро выходят из строя.

Если из Оки планируется сделать внедорожник, то необходимо произвести лифтинг подвески. Это можно сделать при помощи специализированного набора или путем добавления проставок под пружины. Результат – задранная задняя часть автомобиля. Но при этом придется дорабатывать крепления амортизаторов. Собственно это все, что необходимо для улучшения подвески ВАЗ 1111 своими руками.

Тюнинг салона Оки

Здесь вариантов для модернизации больше чем достаточно:

• Полная замена обшивки салона. Для этого используются свои материалы или покупается специальный набор. Можно испробовать авторский прием переработки салона, например, доработка штатной обшивки
• Частичное декорирование – установка фигурных вставок и элементов в обшивку
• Доработка штатных кресел – установка удобных подголовников покупка или изготовление стильных чехлов. При этом должна быть учтена общая дизайнерская концепция переработки салона в части подбора цветов
• Замена штатных сидений на спортивные или кресла представительского класса
• Установка нового рулевого колеса
• Установка стильных накладок на педали
• Монтаж дополнительного оборудования: автоматического привода стекол и боковых зеркал
• Крышу можно сделать панорамной или вырезать люк

Это далеко не все варианты, которые можно воплотить, делая тюнинг салона Оки своими руками. По сути, тут нет догм и запретов, все зависит от фантазии мастера. Это отличный вариант для проведения творческих экспериментов, изобретения авторских приемов декорирования.

Тюнинг панели Оки

Тюнинг торпеды Оки связан с трудностью – компактными габаритами автомобиля. В связи с этим установить торпеду с других моделей вряд ли получится. Или придется долго искать подходящие размеры. Здесь лучшими помощниками станут воображение и подручные средства.

Можно прибегнуть к стандартному, проверенному варианту – обтянуть торпеду кожей или пленкой карбон. Если хочется создать эксклюзив, то поможет в этом монтажная пена, эпоксидная смола, шлифовальный инструмент. С их помощью можно менять дизайн торпеды как вздумается. Это также хороший метод переделки посадочного отверстия под приборную панель.

Тюнинг панели Оки своими руками также предусматривает 2 варианта:

• Модернизация заводской панели
• Установка новой панели, от других моделей автомобилей

Первый вариант предусматривает замену стандартных ламп подсветки на светодиодные. Установка новой подложки или доработка штатной позволит создать нестандартный вид. Полная замена панели приборов потребует доработки торпеды.

Полезный совет

Не стоит забывать о качественном уплотнении, новая или доработанная торпеда не должна издавать скрипов. Это требование можно считать неотъемлемой частью тюнинга.

Тюнинг бампера для Оки

Стандартные бамперы ВАЗ 1111 плохо поддаются модернизации, так как обладают ограниченным тюнинговым ресурсом. Причина – небольшая площадь поверхности, где близко друг к другу расположены противотуманные фары и место для госномера. Но при желании можно раскачать и штатные бамперы. Это делается при помощи монтажной пены, эпоксидной смолы и шлифовального инструмента. Например, можно увеличить бампер в нижней части, добавив диффузоры по примеру раллийных автомобилей. Но такая технология непрактичная и трудоемкая.

Основная сложность модернизации штатного бампера – создание симметричной поверхности и четкой прорисовки линий. Также определенную трудность может вызвать разработка дизайна. Чтобы долго не мучиться за основу стоит взять какой-нибудь продвинутый образец спортивного бампера.

Оптимальный тюнинг бампера для Оки своими руками – замена родных образцов на продвинутые модификации. Это просто и быстро. Затруднение вызовет только установка заднего бампера. Причина сложностей – фаркоп.
Следует помнить, что объемные бамперы визуально увеличивают размеры кузова. Эффект можно увеличить путем выдвижения бамперов вперед.

Тюнинг фар для Оки

Тюнинг оптики Оки – один из важных элементов, влияющих на внешний вид автомобиля. Действенным методом преображения фар является установка накладок. Их можно купить или сделать самостоятельно. Перед тем необходимо поставить светодиодные лампы и отполировать фары. Есть возможность полной замены оптических приборов. Для установки продвинутой модели потребуется доработка кузова.

Какие еще приемы можно применить для изменения внешнего вида фар:

• Изменение дизайна обода фары – нанесение блестящего покрытия, стилизованного под хром
• Доработка подложки фары
• Украшение светодиодными лентами, чаще всего они напоминают ресницы, но можно расположить их внизу и придать автомобилю агрессивный вид

Тюнинг задних фонарей Оки осуществляется в основном за счет установки накладок. При этом стоит помнить, что они не должны нанести ущерб безопасности – фонари в любом случае остаются хорошо заметными.

Квадроцикл из ОКИ — как сделать своими руками и не пожалеть?

Квадроциклы были и остаются очень популярным средством передвижения. Это своеобразный гибрид, который сочетает в себе все лучшие качества от мотоцикла и трактора. Основную популярность квадроциклы получили в фермерском и молодежном кругах. Оно и понятно, ведь это стильный, быстрый и надежный способ передвижения.

Квадроциклы хорошо подходят для экстремального спорта благодаря тому, что имеют высокую посадку. На квадроцикле передвижение по пересеченной местности по ощущениям проходит также, как вождение автомобиля на шоссе. проблема состоит в том, что квадроцикл — достаточно дорогое удовольствие. Но если вы ограничены в средствах, это не повод отказываться от своей мечты.

Один из вариантов ее реализации: сделать квадроцикл из оки.

Подготовительный этап

Большинство автолюбителей начинали постигать науку вождения именно с автомобиля Ока. Но со временем все автомобилисты меняют старые колеса на новые, и получается так, что рабочий, хотя и относительно «возрастной» автомобиль просто так пылится в гараже.

Но если вы задаетесь вопросом как сделать квадроцикл из оки, значит вы уже решили дать своему старому верному автомобилю шанс на новую жизнь. Сам процесс сборки займет определенное количество времени, а некоторые детали потребуется докупить, но в итоге вы все равно сможете значительно сэкономить на покупке нового квадроцикла. Кроме того, во время превращение оки в квадроцикл вы приобретете массу полезных навыков и знаний.

Квадроцикл из ОКИ и обычный «квадрик»

Квадроцикл своими руками из оки обладает целым рядом достоинств перед своими промышленными аналогами. Главным достоинством считается его экономичность. В процессе сборки большую часть запчастей вы снимете именно со своего старого автомобиля. Если и потребуется докупить новые, то покупка потребует минимум финансовых вложений.

Еще одно неоспоримое достоинство, которым может похвастать квадроцикл своими руками из оки — относительно небольшая масса по сравнению с промышленными аналогами.

Но при этом мощность самодельного квадроцикла будет гораздо больше. Так что во многом создание квадроцикла из Оки выгодно не только экономически, но и в плане рабочих характеристик.

Особенности сборки

Главный плюс, которым обладает квадроцикл из оки — его мощность. Двухцилиндрового мотора с жидкостным охлаждением для оки как для автомобиля может и слишком мало, но для квадроцикла этого хватит.

Для начала вам нужно подготовить раму для квадроцикла. Она как правило сварная. Для того чтобы ее сделать потребуется:

1. Верхний и нижний лонжеронны(они изготавливаются обычно из двух круглых труб с диаметром в 25 миллиметров и толщиной в 3.2);
2. Вспомогательные лонжероны (например, для подкосов);
3. Гнутые лонжероны для верхней и нижней плоскостей.
4. Крепления для рычагов и амортизаторов.

И еще ряд мелких деталей для установки различных узлов. Но на этом этапе поиск ответа на вопрос как сделать квадроцикл из оки только начинается. Следующее, о чем нужно позаботиться — трансмиссия. Она будет достаточно уникальной, так как несмотря на то что используется полноприводный двигатель, но коробка передач в данном случае отсутствует.

Улучшаем конструкцию

Кроме того, на квадроцикле двигатель нужно поставить вдоль, чтобы обеспечить работу перемены передач и также синхронизировать коробку с выходными валами.И если в автомобиле синхронизация идет на правые и левые колеса, то в квадроцикле она идет на передний и задний мост соответственно.

Также не забудьте позаботиться о расположении всей конструкции. Так как это не автомобиль, весь агрегат потребуется немного сдвинуть в левую сторону. Это нужно, чтобы горизонтальный угол трансмиссионных валов уменьшился, иначе квадроцикл будет работать неровно.

Коробка переключения передач тоже будет иметь ряд уникальных особенностей. Например, рекомендуется сразу же удалить зубчатую пару, а взамен установить цепную передачу. Это нужно чтобы сбалансировать скорость движения и одновременно увеличить крутящийся момент.

Переключение передач в этом случае также более удлиненное. Рычаг переключения скорости лучше установить слева. Передач всего будет четыре по две спереди и сзади, соответственно и положение рычага скорости будет меняться.

Кроме того, рекомендуется удалить редукторы между колесами, характерные для автомобилей компании ВАЗ. Оси удаляются вместе чулком, а взамен ставятся валы для переднеприводных моделей. Точно также замена проводится и в остальных частях трансмиссии.   В целом собрать квадроцикл из автомобиля Ока несложно, просто часть деталей потребует замены. Все же у квадроцикла будет во многом другая схема и задачи, а значит и сборку потребуется приспособить. Трансмиссия — один из самых сложных этапов, все остальное не потребует таких усилий. Если хотите сделать нечто уникальное, не забудьте о чертежах и расчетах. Это создаст вам надежную базу для работы.
