Как проверить пружины подвески своими руками?

Как проверить просели пружины или нет

Важным фактором комфортного передвижения на автомобиле является исправная работа элементов подвески. Но никто не застрахован от их износа, а в условиях некачественного покрытия дорог это неизбежно. Поэтому стоит периодически проводить диагностику подвески своего автомобиля и, выявив неисправности, своевременно производить замену изношенных элементов.

Когда менять пружины подвески?

Одним из важных элементов подвески являются пружины. Определить, когда менять пружины подвески, несложно. Эту процедуру можно осуществить самостоятельно или обратиться на СТО.

При выходе пружин из строя при езде будет ощущаться каждая яма или кочка на дороге, появятся вибрации, посторонние шумы, стуки. Кроме того, передвижение автомобиля с такой поломкой становится небезопасным для участников дорожного движения, поэтому просевшие или поломанные (с изломом витка) пружины следует незамедлительно заменить.

Признаки просевших пружин

Существует ряд факторов, которые помогут определить неисправность пружин подвески, например:

Стук во время езды.
Сильная вибрация.
Снижение дорожного просвета без нагрузки
Проседание автомобиля даже от небольшой нагрузки.
Крен автомобиля на одну сторону.

Все вышеперечисленные проблемы указывают на то, что пружины подвески вышли из строя. Также стоит внимательно осмотреть пружины: любой очаг коррозии – это вероятное место будущей поломки.

Где купить пружины подвески Patron?

На сегодняшний день на рынке представлен широкий ассортимент автозапчастей различных производителей, из-за чего потребителю тяжело определиться с брендом и выбрать действительно качественный продукт. Цены на оригинальные запчасти достаточно высокие, и не каждый водитель может себе позволить приобрести такие. Среди доступных альтернатив, по качеству не уступающих оригинальным, выделяются запчасти PATRON – собственной торговой марки компании «Шате-М Плюс». Приобрести пружины подвески Patron, а также другие автокомпоненты можно в магазинах компании, а также в точках продаж у официальных дилеров бренда.

Автозапчасти Patron в процессе производства проходят жесткий контроль качества, что подтверждается многочисленными сертификатами. Пружины подвески данной марки изготавливаются исключительно из качественного сырья с соблюдением всех требований к технологии производства. Автовладельцы, которые приобретают детали PATRON, отмечают их надежность и износостойкость.

Проверка подвески автомобиля со стороны кажется сложным процессом, требующим глобальных технических знаний и владения оборудованием. В действительности самостоятельно проверить подвеску возможно — для этого не потребуется техники и сложных приборов. О том, как правильно самому проверить подвеску, и какие можно сделать выводы после проверки, мы расскажем в этом материале.

Как проверить переднюю подвеску

Большинство автомобилей имеют стандартную переднюю подвеску McPherson. Самой дорогой частью подвески являются стойки и амортизаторы. По степени сложности замены далее идут сайлентблоки стабилизатора и рычагов. Проще и дешевле всего меняются шаровые опоры передней подвески.

Читайте также:

Что меняют в подвеске автомобиля?

При проверке передней подвески первым делом осмотрите пыльники и резиновые чехлы деталей, после чего приступите к осмотру сайлентблоков, шаровых и всего вышеперечисленного. Осмотрите крепёжные болты и наконечники рулевых тяг. Если вы обнаружили деталь, чехол которой поврежден, то необходимо будет провести замену такой детали.

Тщательно осмотрите все резиновые уплотнители, они не должны иметь механических повреждений. Отдельно изучите детали, прилегающие к кузову – здесь нужно проводить осмотр внимательнее из-за худшей видимости.

За амортизатор расскажут подтёки масла – первые признаки неисправности. Их можно заметить раньше, чем возникают звуки при раскачивании автомобиля. Если же машина качается вместо того, чтобы колебания гасились, это также означат износ амортизатора, но на более запущенной стадии – опять же, требуется замена.

Определить неисправность на глаз

При сильном износе пружин происходит их проседание, и всё, что в таком случае требуется — осмотреть автомобиль, обратив внимание на его посадку. Автомобиль ниже, чем должен быть — верный признак «усталости» пружин амортизатора. Также это делает невозможной регулировку развала колёс.

Шаровые опоры проверяются на смотровой яме, это несколько сложнее, так как требует возможности заглянуть под автомобиль, а также наличие монтировки. Нажмите на сайлентблоки нижних рычагов и проверьте, как они движутся вверх и вниз. Если люфтов нет, а резина на деталях целая, то всё в порядке и можно не беспокоиться.

Как проверить пружины подвески автомобиля? Правильная проверка состояния пружин подвески

Каждый из вас, дорогие читатели АвтоПульсара, а также случайные посетители, знают, что для того, чтобы оценить качество дорог в нашей стране не обязательно иметь свой автомобиль. Даже самая совершенная подвеска со временем превращается в «желе» неспособное поглотить удары, поступающие от колес, либо появляются стуки в подвеске, которые также свидетельствуют о ее неисправности.

Если машина покупалась новой, то обнаружить, что былая прыть подвески уже не та, довольно несложно, однако если вы купили бу авто, то порою сложно понять, то ли подвеска такая через чур мягкая, то ли некоторые ее детали уже порядком износились и требуют ремонта…

Сегодня я расскажу вам о том, как проверить пружины подвески для того, чтобы определить их износ и понять, растянутая пружина или нормальная, необходима замена пружин или нет. Поехали!

Читайте также:

Как определить неисправность амортизатора автомобиля?

Немного теории для тех, кто смутно представляет себе, что такое амортизационная стойка и как выглядит пружина стойки амортизатора.

Амортизационная стойка — довольно сложное инженерное изобретение, и писать о ней и ее свойствах можно долго, но мы сегодня немного о другом… Но если в двух словах, то пружина является неотъемлемой частью стойки, они работают в паре и только такой тандем способен обеспечить правильную жесткость и одновременно комфортное передвижение.

Амортизатор работает на обратном ходе, пресекая бесконечные колебания пружины, а сама пружина обеспечивает смягчение ударов. То есть, пружина принимает удар и смягчает его, а амортизатор гасит колебания. Если пружина «мертва», все удары будут поступать прямо на подвеску и потом в виде сильного удара будут передаваться на кузов.

Под словом «мертвая» подразумевается поврежденная пружина или слишком ослабленная, просевшая пружина которая перестала выполнять свои функции.

Актуально: Самостоятельная диагностика амортизаторов

Как проверить пружину?

Прежде всего необходимо выполнить визуальный осмотр на предмет трещин или разрушения пружины. Если таковые имеются, замена пружин неизбежна. Если трещин нет, то следует обратить внимание на витки, если на них есть признак соприкасания можно смело предположить, что метал «устал» и пружина утратила свою упругость, и стала нерабочей.

Что влияет на упругость пружины подвески?

Толщина витка. От того насколько толстым будет пруток (виток), зависит какой будет жесткость;
Общий диаметр пружины. Здесь наоборот, чем больше диаметр пружины, тем мягче будет пружина;
Количество витков. Чем больше витков, тем больше жесткость;
Форма пружины (она может быть разной: цилиндрической, конической или бочкообразной).

Жесткость пружины определяется самим производителем, после чего наносится специальная маркировка. Более подробно об этом можно узнать у производителя пружины.

Другие признаки неисправности пружины подвески:

Уменьшение дорожного просвета;
Вибрация или стук во время движения;
«Пробои» подвески;
Большие крены на поворотах;
Валкость, когда машина при проезде неровностей или резком торможении «клюет носом»;
Заметное расхождение между высотой передней и задней части авто или правой и левой стороной.

Растянутая пружина — причины

Если пружина неисправна, это не значит, что она некачественная или то, что вас обманули. Существует ряд факторов, которые причастны к преждевременному выходу пружины из строя, среди них:

Естественный износ. Слишком частая эксплуатация в тяжелых условиях или просто большой пробег. Нет ничего вечного, возможно пружина просто исчерпала свой ресурс. У каждой пружины свой ресурс, примерно 50-80 тыс. км. пробега.
Неправильная эксплуатация. Если вы постоянно нагружаете свой автомобиль или перевозите вес больше нежели положено, то пружины прослужат гораздо меньше, чем если бы вы катались в одиночку или с минимальным дополнительным весом.
Коррозия и реагенты. Эти факторы не нуждаются в представлении и объяснении. После того как ржавчина проникает под краску пружины она делает свое грязное дело, день за днем съедая поверхность пружины, ослабляя ее. То же самое и с реагентами, они агрессивно влияют на металл, разрушая его поверхность и ухудшая его свойства.

Радикальная проверка состояния пружин подвески

Для того чтобы безошибочно определить состояние пружин необходимо их демонтировать. После этого необходимо измерить их высоту и сравнить с новыми пружинами. Если вы подумали, что вам придется купить пружины для подвески, чтобы сравнить высоту старых и новых, то я вам отвечу — это совсем необязательно. Достаточно просто снять свои старые и уточнить у продавца, можно даже в телефонном режиме какая высота новых пружин. Или зайти на сайт производителя и сравнить высоту старых и новых пружин.

Читайте также:

Как должна работать стойка амортизатора?

Рекомендую: Что такое лифт подвески и кузова? Для чего необходим лифт и каким он бывает?

После этого можно сделать вывод о том, нужна ли замена пружин или можно ездить на старых.

У меня все. Теперь вы знаете как проверить пружины подвески в случае необходимости, а также как понять, что пружина требует замены. Если вам известны другие эффективные способы проверки, вы можете поделиться ими при помощи формы комментариев. Всем спасибо за внимание и до новых встреч на avtopulsar.ru.

Как выполняется диагностика подвески своими руками

Подвеска очень важная составляющая автомобиля. От ее состояния, зависит ваша безопасность, управляемость вождения и комфорт. Зная, как проводится диагностика подвески своими руками, можно неплохо экономить на автосервисах, где за эту процедуру берут очень неплохие деньги.

Не бывает так, что детали подвески выходят из строя в один момент (конечно же если же вы не залетите в бордюр, или еще куда похуже). Обычно подвеска ломается постепенно. Сначала начинает постукивать на кочках один элемент, так как он уже не отрабатывает должным образом, его нагрузка ложится на другие элементы, которые на это не рассчитаны. Их износ становится быстрее. Все это нарастает как снежный ком, и в конечном итоге, все это выливается в неисправности передней и задней подвески и большие денежные затраты.

Что бы этого избежать, мы рассмотрим, важнейшую тему – диагностика подвески автомобиля своими руками. Данную статью, Вы можете распечатать, и повесить у себя в гараже, как памятку, и если Вы что-то заподозрите не ладно с подвеской, сразу проверить и не откладывать в долгий ящик.

Существуют огромное количество вариантов исполнения подвески автомобилей. Отличия заключаются в ездовых характеристиках и цене обслуживания ну и конечно же её состояния. Основные конструктивные элементы остаются неизменными.

Основные элементы подвески включают в себя:

Читайте также:

Как проверить схождение своими руками?

Амортизаторы
Рычаги
Пружины
Шаровые опоры
Шруса
Ступичные подшипники
Стойки стабилизатора

Давайте подробнее разберем, как проводится проверка подвески автомобиля, и выявить его неисправность если она есть. Начнем с пружин и амортизаторов.

Амортизаторы

Амортизаторы телескопических стоек выполняют очень важную роль в автомобиле – гасят колебания кузова и отвечают за устойчивость автомобиля на дороге при выполнении маневров.

Проверить работоспособность амортизаторов достаточно легко. Для этого возьмите и покачайте автомобиль, когда он стоит на ровной поверхности. После прекращения попыток раскачать автомобиль, он должен остановиться. Если задние амортизаторы или передние неисправны он продолжится раскачиваться.

При неисправных амортизаторах, эксплуатировать автомобиль становится проблематично. Чувствуется несобранность автомобиля, и пробои на каких то неровностях.

Обязательно, нужно загнать автомобиль на яму или эстакаду, и посмотреть есть ли на амортизаторах подтеки – если есть, значит амортизатор не в порядке, и его стоит поменять.

Для более глубокого анализа изношенных деталей нужен специальный вибростенд для диагностики подвески. Своими руками такой стенд собрать не получится, и купить его для частного использования тоже будет накладно, поэтому лучше всего раскошелится на несколько сотен рублей и обратится в сервис для выполнения этой процедуры.

Пружины

Следующим шагом диагностики ходовой будет являться диагностика пружин. Она начинается с их визуального осмотра. Если пружина треснутая, или хуже того лопнула, то ее нужно заменить. Особое внимание стоит обратить на витки пружины. Если они находятся близко друг к другу, или даже соприкасаются, это говорит о том что металл пружины “устал”, такую пружину лучше поменять.

Также стоит померить клиренс автомобиля и сравнить его с клиренсом которых был с завода, если он меньше, то пружины просели.

При неисправных пружинах, автомобиль будет валким, появятся крены в поворотах, пробои в подвески. Управлять таким автомобилем, будет тяжело.

В основном пружины приходят в негодность по естественным причинам. Если автомобиль был рабочей лошадью, на нем возили различные тяжести, то это может послужить причиной преждевременного износа.

В крупных городах реагенты отрицательно влияют на свойства пружины, вызывая коррозию и уменьшая тем самым толщину витка.

Шаровые

Для того чтобы сделать диагностику подвески более полной, нужно обязательно проверить шаровые. Шаровая опора является элементов который соединяет подвижную ступицу и не подвижный рычаг подвески. Шаровые часто выходят из строя из-за быстрой езды по плохим дорогам.

Если присутствует износ шаровых, то будет слышен глухой звук. Особенно он будет явным при движении по неровностям.

Точно выполнить диагностику шаровых опор можно используя два метода:

Метод раскачки из стороны в сторону. Для этого понадобится, помощник который будет проверяющим стука в районе колеса при раскачке. Если он есть, не спешите приговаривать шаровые опоры, выполните проверку вторым методом.
Для реализации второго метода, необходимо поддомкратить автомобиль, соблюдая методы безопасности. Чтобы исключить возможность люфта подшипников, нужно чтобы кто-то нажал на педаль тормоза. В этот момент Вам необходимо покачать колесо взявшись за верхнюю и нижнюю точку (как на циферблате часов 12 и 6). Если почувствуется ощутимый люфт, значит опору нужно менять.

Опоры и стойки стабилизатора

Стойки стабилизатора чаще всех остальных элементов подвески выходят из строя. Неисправность их выражается в отчетливом бряканье и постукивание на кочках.

Если при отпускании рулевого колеса, автомобиль выкидывает из колеи, приходится постоянно подруливать и выравнивать его, это сигнализирует о том, что стойки стабилизатора неисправны.

Для того чтобы проверить стойку стабилизатора, нужно взяться за нее рукой, либо найти упор и пошатать ее монтажкой. Если расшатывание происходит без особых усилий, слышится стук или чувствуется люфт, то стойку необходимо менять.

Рулевая рейка

Рулевая рейка, очень часто начинает стучать при езде на большой скорости по плохим дорогам. Стук рулевой рейки говорит о том, что ее нужно как можно быстрее ремонтировать. Если этого не сделать, то в дальнейшем можно попасть на замену рулевой рейки, а это очень недешево.

Рулевая рейка, часто начинает стучать на автомобиля, у которых очень жесткая и зажатая подвеска. Она не гасит всю силу удара, и часть удара приходится на рулевую рейку. В рулевой рейке устанавливаются специальные сухари, которые нужны чтобы вал не люфтил. Со временем эти сухари изнашиваются, а постоянные удары которые не гасит подвеска, ускоряют этот процесс. Рейка начинает стучать. Стук очень похож на стук стоек стабилизатора.

Для проверки рейки, необходимо залезть на яму, либо снять колеса, и подергать за вал рейки, сначала с одной стороны затем с другой. Если почувствуется биение, то необходимо ремонтировать рейку.

Так же полезно будет знать, одним из характерных признаков этой неисправности является отдача в руль при езде по неровностям.

Рулевых тяги и наконечники

Симптомы неисправных рулевых наконечников рулевых тяг можно сравнить с симптомами неисправной рулевой рейки, а именно появляется стук при движении по неровностям.

Для того чтобы точно диагностировать неисправность этих элементов, нужно произвести визуальный осмотр резиновых деталей, если они треснуты или порваны, то велика вероятность, что данные детали неисправны.

Проверить на люфт данные элементы можно при помощи монтировки покачиванием вверх и вниз. Если почувствуется ощутимый люфт, то скорее всего шаровые опоры рулевых тяг или наконечников имеют выработку.

Подшипники ступиц

Если подшипники ступицы неисправны они выдают гул, который появляется при езде. Данный гул становится очень слышно при езде по ровной дороге с одной скоростью.

Для уверенности, что это именно подшипник ступицы, а не какой-нибудь подшипник коробки, нужно немного разогнать автомобиль, выключить передачу для того чтобы автомобиль двигался накатом. Если наши опасения подтвердились.

Чтобы, узнать какой именно подшипник гудит, нужно поднять автомобиль на домкрат, и раскрутить колесо, если будет чувствоваться характерный скрежет подшипника, то значит данный подшипник неисправен.

Когда ситуация очень запущена, у колеса появляется люфт в вертикальной плоскости. Чем сильнее будет изношен подшипник, тем больше будет люфт.

Шрусы

Чаще всего, неисправный шрус, показывает себя отчетливом хрустом с вывернутом рулем в какую-либо сторону при резком троганье. Когда данный симптом наблюдается у автомобиля, есть смысл загнать автомобиль на яму и проверить.

Для того чтобы самому проверить шрус, нужно для начала выполнить визуальный осмотр, если пыльники порваны, велика вероятность того что шрус неисправен, так как грязь которая будет залетать под него будет выполнять роль абразива, и в несколько раз ускорит износ.

Далее производите проверку на люфт. Для этого возьметесь за привод и подергайте по часовой и против часов стрелки, если будет ощущаться люфт, значит шрус неисправен.

Итог

Вышеперечисленное далеко не все что входит в диагностику. Данные процедуры помогут выяснить лишь общее состояние основных узлов подвески. Для более глубокого анализа изношенности того или иного элемента может потребоваться оборудование, которое есть только на СТО.

Как проверить переднюю и заднюю подвеску автомобиля

За рулём и в движении

Некоторые дефекты диагностируются в движении, или же просто из-за руля в статике. Проблемы с рулевой рейкой диагностируются отворотом руля в сторону и раскачиванием рейки. Обычно причиной проблем с данным механизмом является износ направляющей втулки.

Рулевые тяги и наконечники проверяются также движением руля, но не разовым, и из стороны в сторону. При этом вам понадобится ассистент, так как во время движения рулевого колеса нужно держаться за рулевые наконечники и тяги – они не должны люфтить. Если есть люфт, значит, наконечники неисправны и требуют замены.

Состояние подшипника ступицы проще всего определить в движении – в случае неисправности он издает громкий и равномерный гул, не услышать его будет затруднительно даже при хорошей шумоизоляции автомобиля. Состояние ступичного подшипника можно определить при вывешивании: раскручивайте колесо, либо же раскачивайте за верхнюю точку, выявляйте люфт.

Раз вы взялись изучать подвеску автомобиля всерьёз и попросили продавца автомобиля о тест-драйве, протестируйте внешние ШРУС-ы, которые издают треск при крутом повороте с ускорением. Проведите манёвр и послушайте, как отреагирует автомобиль.

Как проверить заднюю подвеску

Основная часть узлов и агрегатов сосредоточена в передней подвеске, поэтому заднюю подвеску проверять проще. На большинстве бюджетных автомобилей задняя подвеска зависимая, самая дорогая её часть – стойки, на средних (бюджетных) автомобилях они проходят порядка 100 тысяч километров, после чего начинают «уставать».

Больше в задней подвеске ничего существенного и критичного нет, помимо сайлентблоков, которые практически вечные (опять же, смотрите на состояние резинок). В случае, если задняя подвеска независимая, её устройство несколько сложнее, однако суть от этого не меняется – помимо стоек и сайлетнблоков там нет ничего фатального, но в независимой подвеске они изнашиваются быстрее, и это лучше заметно.

Заднюю подвеску лучше всего проверять вместе с передней в процессе тест-драйва, здесь о ситуации лучше всего расскажут звуки и поведение машины – «брякает» что-то или нет, и как амортизирует – качается на неровностях или же нет. Если машина качается на неровностях не только вверх-вниз, но и поперечно, это говорит о том, что подвеска убита, и ремонт необходим срочно. Ещё это значит, что за машиной совсем не следили и не ухаживали, и лучше такой автомобиль не покупать.

Основные детали подвески

Лучше всего проверка главных узлов и деталей подвески осуществляется на ходу, звуки предметно расскажут о том, есть ли неисправности. Автомобиль нужно погонять по неровностям, например, рельсам или кочкам, но без фанатизма, чтобы не навредить транспортному средству.

Главные компоненты, о состоянии которых необходимо знать:

Амортизатор – служит для погашения колебаний. Если автомобиль сильно раскачивается, значит, амортизатор неисправен.
Пружина – составная часть амортизатора, если проседает или лопается, автомобиль становится существенно ниже заводской посадки.
Шаровая опора – с одной стороны крепится на рычаг, со второй – на поворотный кулак. Отвечает за поворот руля.
Нижний рычаг – крепится к кузову в двух точках, обеспечивает работу подвески. На точках крепления к кузову расположены сайлентблоки.
Тяга стабилизатора – соединяет стабилизатор и стойку, таким образом соединяя его с подвеской.
Рулевая рейка – передает усилие с рулевого колеса на поворотные кулаки. При вращении руля не должна люфтить и издавать посторонние звуки.

Об основных моментах подвеска расскажет сама, однако если вы хотите знать всё детально, то лучше не только заглянуть под машину и прокатиться на ней, но и обратиться к специалистам в сервисе, которые с помощью подъемника смогут изучить состояние деталей подвески и рассказать с точностью, какие есть проблемы.

Перед тем, как проверять автомобиль и его отдельные компоненты, следует обратиться к специализированному сервису проверки. Сервис «Автокод» позволит за 5 минут узнать, были ли у автомобиля ДТП, числится ли он в угоне, использовался ли в такси и имеет ли ограничения, а также многое другое.

Предусмотрительный заказ отчёта позволит вам заранее знать, была ли машина в авариях – эта информация даст понимание, стоит ли вообще осматривать автомобиль и изучать его технические стороны. Вы сэкономите массу сил и времени, выяснив до встречи с продавцом все интересующие вас аспекты.

Если вы считаете, что проверить подвеску самому – непосильная задача, закажите выездную проверку сервиса «Автокод». Специалист прибудет на место, даже если вы или покупатель находитесь в другом городе, осмотрит авто с инструментами и вышлет при необходимости заключение с фото. Такой метод полностью исключит вариант скрытых повреждений, которые может не показать онлайн-отчет.

Как проверить состояние передней подвески Lada Granta, Kalina и Priora

15 март 2019 Лада.Онлайн 17 456

Согласно регламенту технического обслуживания автомобилей Lada Granta, Lada Kalina и Lada Priora, проверка технического состояния деталей передней подвески необходимо выполнять каждые 15 000 км. пробега. Определить причины стуков и скрипов в подвеске можно при помощи самостоятельной диагностики.

Схема расположения деталей передней подвески

1 — штанга стабилизатора поперечной устойчивости; 2 — резинометаллический шарнир поперечного рычага; 3 — амортизаторная стойка; 4 — растяжка; 5 — кронштейн растяжки; 6 — гайка крепления растяжки к кронштейну; 7 — шаровая опора амортизаторной стойки; 8 — шарнир стойки стабилизатора поперечной устойчивости; 9 — поперечный рычаг; 10 — скоба крепления штанги стабилизатора.

Причины неисправностей в передней подвеске

Причина неисправностиСпособ устраненияШум (стук) в подвеске при движении автомобиляПодтекание жидкости из стойкиЧастые «пробои» подвескиНедостаточное сопротивление стойки подвески при ходе отдачиУвеличенный зазор в шаровом шарниреУвод автомобиля от прямолинейного движенияПовышенный износ протектора шинНеравномерный износ протектора шин

Неисправны телескопические стойки подвески	Замените стойки
Ослаблены болты, крепящие штангу стабилизатора поперечной устойчивости к кузову. Износ резиновых подушек растяжек или штанги	Подтяните болты, замените изношенные подушки
Ослаблено крепление верхней опоры стойки подвески к кузову	Подтяните гайки крепления верхней опоры
Осадка, разрушение резинового элемента опоры стойки	Замените резиновый элемент опоры стойки
Износ резинометаллических шарниров рычагов подвески, растяжек или стоек штанги стабилизатора	Замените шарниры
Износ шарового шарнира рычага подвески	Замените шаровой шарнир
Осадка или поломка пружины подвески	Замените пружину
Разрушение буфера хода сжатия	Замените буфер
Повышенный дисбаланс колес	Отбалансируйте колеса
Износ или разрушение сальника штока; забоины, задиры на штоке, повреждение хромового покрытия; усадка или повреждение уплотнительного кольца корпуса стойки (резервуара амортизатора)	Замените амортизаторную стойку
Осадка пружины подвески	Замените пружину
Не работает амортизаторная стойка	Замените амортизаторную стойку
Негерметичность клапана отдачи или перепускного клапана; недостаточное количество жидкости вследствие утечки; задиры на цилиндре и поршневом кольце; износ или повреждение фторопластового слоя направляющей втулки; осадка пружины клапана отдачи; наличие в жидкости посторонних примесей	Замените амортизаторную стойку
Негерметичность клапана сжатия; недостаточное количество жидкости из-за утечки; износ штока или повреждение фторопластового слоя направляющей втулки; наличие в жидкости посторонних примесей; износ, деформация или разрушение дисков клапанов сжатия	Замените амортизаторную стойку
Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью или повреждением чехла	Замените шаровой шарнир
Разное давление воздуха в шинах	Установите нормальное давление
Нарушение углов установки колес	Отрегулируйте углы установки колес
Разрушение резинового элемента одной из опор стоек подвески	Замените резиновый элемент опоры стойки
Неодинаковая упругость пружин подвески	Замените пружину, потерявшую упругость
Значительная разность в износе шин	Замените изношенные шины
Повышенный дисбаланс передних колес	Отбалансируйте колеса
Слишком резкие разгоны с пробуксовкой колес	Избегайте резких разгонов
Частое пользование тормозами с блокировкой колес	При торможении не доводите колеса до блокировки
Нарушены углы установки колес	Отрегулируйте углы установки колес
Перегрузка автомобиля	Не превышайте допустимых нагрузок, указанных в руководстве по эксплуатации
Повышенная скорость при прохождении поворотов	Снижайте скорость в повороте
Большой износ шаровых шарниров рычагов подвески и резинометаллических шарниров	Отремонтируйте подвеску
Дисбаланс колес	Отбалансируйте колеса

А вы сталкивались с ситуацией, когда гремит подвеска (появились посторонние шумы и стуки)? Удалось ли вам самому диагностировать причину?

Напомним, ранее мы рассказывали, как защитить опоры (гайки) передних стоек, а также зачем устанавливают треугольные рычаги подвески.

7 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Проверка пружин подвески авто. Как правильно проверить пружину (преднюю/заднюю)

Вопрос, как проверить пружину зачастую интересует автовладельцев лишь когда автомобиль «проседает» даже при небольшой нагрузке, а то и без нее. Однако такую проверку пружин подвески стояло сделать еще только при появлении первых симптомов их износа. Лучше всего делать диагностику в условиях автосервиса на специальном стенде, но самую простую проверку состояния пружин можно сделать и в гаражных условиях своими руками. Для этого не нужен специальный инструмент, а процедура доступна практически каждому.

Признаки неисправности пружин подвески

Для потребности в выполнении проверки усталости пружин подвески авто могут стать появления одного или нескольких признаков. Среди них:

Невооруженным глазом видно, что одна из сторон автомобиля «просела» больше другой в незагруженном состоянии (без груза и пассажиров). Смотреть надо на одной оси, то есть, например, сравнивать переднюю левую и переднюю правую пружины. В таких случаях скорее всего пружина просела либо полностью сломалась (на просевшей стороне). Однако тут есть нюанс, заключающийся в том, что на просадку одной или другой стороны может влиять так называемый стакан, то есть, место, в которое упирается пружина. Зачастую на старых автомобилях (чаще всего ВАЗ-«классика») стакан проваливается. При диагностике нужно будет проверить как усталость пружины, так и стакан.

Металлический лязг во время езды по неровной дороге — это явный признак лопнувшей пружины подвески. Причем указанный лязг может издаваться даже при езде по небольшим кочкам либо выбоинам. Однако в данном случае имеет смысл также проверить рулевую рейку и шаровую. Металлический лязг обычно указывает на то, что один из витков пружины частично или полностью лопнул.
Низкая посадка машины при загрузке, даже незначительной. Особенно, если до этого все было хорошо и такого явления не наблюдалось. Обычно такая проблема чаще встречается на задних пружинах, и при этом колеса начинают чиркать о подкрылки, а брызговики начинают касаться поверхности дороги. Это очень опасная ситуация, поскольку таким образом в аварийном режиме изнашиваются покрышки, и в один «прекрасный» момент они могут попросту лопнуть.
Сильная вибрация и тряска во время движения автомобиля, даже по ровной дороге. При этом тряска возрастает по мере увеличения скорости движения машины. Как правило, — это признак того, что пружина лопнула полностью.
Уменьшение плавности хода. Это можно заметить, сравнив эксплуатацию машины до появления проблемы и после. Обычно пружина перестает нормально работать и при проезде неровностей автомобиль подскакивает либо ныряет в яму.
Значительный крен автомобиля даже при не резком торможении.

При появлении хотя бы одного из перечисленных выше признаков имеет смысл выполнить комплексную диагностику подвески, и в том числе проверку пружин амортизатора. Причем проверку желательно выполнить не только с той стороны, где просела машина, но и все остальные тоже.

Причины поломки пружины

Существует пять основных причин, по которым задние и/или передние пружины полностью или частично выходят из строя.

Усталость металла и износ пружин. Происходит это по естественным причинам со временем. Металл в процессе эксплуатации становится мягче и податливее, соответственно, и пружина становится мягче. А также при столкновении витков пружины ржавеют и появляются микротрещины. Особенно вредно для прутков сильные удары возникающие при наезде машины на большой скорости на выбоину или кочку.
Постоянное трение витков ослабленной либо сильно загруженной пружины между собой. По этой причине снижается жесткость пружины, а поверхность самих витков становится не круглая, как была изначально, а имеющая выработанную плоскость. Соответственно, по этой причине пруток становится тоньше, а значит и пружина слабее.
Перегрузка автомобиля и езда на нем в таком состоянии на большой скорости по неровностям или расстояния. В таких условиях страдают все элементы подвески, в том числе, пружины.

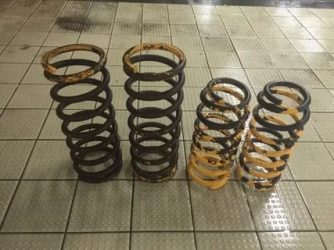

Коррозия металла пружин. Это очень частая причина, по которой пружины выходят из строя. Со временем краска на их поверхности облущивается, а вода и дорожные реагенты делают свое дело. Интересно, что если коррозия «съела» на 10-мм проволоке пружины слой всего лишь 0,15 мм, то сечение указанной проволоки уменьшается аж на 6%!
Установка неподходящей пружины. В частности, это может произойти по причине неправильного подбора детали. Другой вариант — заводской брак. Зачастую бывает так, что в одной упаковке помещаются пружины с разной жесткостью.

Как проверить пружину подвески

Чтобы проверить состояние пружины подвески автомобиля ее необходимо предварительно демонтировать со своего посадочного места, очистить от грязи и ржавчины. Это позволит визуально оценить ее состояние, проверить наличие трещин, сколов и прочих дефектов.

В первую очередь необходимо проверить пружину на жесткость. Однако перед тем нужно узнать, к какому классу она относится, а также, какие именно пружины рекомендует устанавливать производитель автомобиля на ту часть подвески, откуда она была демонтирована.

Все пружины делятся на два основных класса — А и В. Их отличия состоят в жесткости и длине. Длина А-пружин составляет до 27,8 см, а длина В-пружин составляет свыше 27,8 см. Что касается цветовой маркировки, то это зависит от конкретной автомобильной марки и производителя пружин.

Проверка прессом

Чтобы определить усталость пружин методом сжатия нужно знать какой жесткости она должна быть установлена в указанном месте с тем, чтобы знать, с чем сравнивать полученный в будущем результат. Так, в гаражных условиях жесткость пружины можно проверить при помощи следующих инструментов:

двух брусков квадратной формы толщиной не менее 1,2 см и площадью немного больше, чем площадь торца измеряемой пружины;
напольные весы;
ручной пресс (управляемый с помощью резьбового привода).

Алгоритм проверки в этом случае будет таким:

С помощью напольных весов узнать суммарную массу обоих брусков и измеряемой пружины.
Установить напольные весы на нижнюю площадку пресса, установить на них один из предварительно приготовленных брусков.
На брусок поставить пружину, и сверху на нее положить второй брусок.
Приводя в действие пресс необходимо сжимать пружину.
Значение сжатия (расстояние) и давление необходимо выбрать предварительно в соответствии с документацией. Соответственно, конкретных рекомендаций здесь быть не может.
От полученного значения усилия (в килограммах силы) необходимо отнять измеренную ранее суммарную массу брусков и пружины.

В случае, если пружина сжалась на определенное расстояние при недостаточном усилии, то это говорит о том, что она значительно ослабла и ее желательно заменить. Однако решение о замене необходимо принимать еще и на основании визуального осмотра, а также информации о том, сколько километров пробега машина проездила с данной пружиной.

Однако на практике такой метод осуществить достаточно проблематично, поскольку для теста необходимо развивать значительные усилия. Например, при тестировании пружин автомобиля ВАЗ-2110 нужно развить усилия, равные 325 килограмм-силы. При этом значении стандартные пружины передней подвески должны иметь длину не менее 201 мм (для так называемой «европейской» пружины аналогичное значение будет составлять 182 мм). Для задней стандартной пружины при том же усилии ее длина будет составлять не менее 233 мм (для «европейской» — не менее 223 мм).

Теоретические вычисления

Допустимое геометрическое изменение пружины, а также ее жесткость можно еще вычислить по соответствующим формулам. Так, геометрическое изменение вычисляется следующим образом: Х = F × L / C. Здесь X — изменение размера пружины, F — прикладываемое усилие, L — начальная длина пружины, C — коэффициент пропорциональности, табличная величина (зависит от радиуса витковой части пружины, материала ее изготовления, диаметра прута).

Аналогично жесткость пружины вычисляется по другой формуле — k = F / X. Здесь тоже F — это сила, а X — измеренный в результате опыта размер сжатой пружины. Сложность подобных вычислений обусловлена тем, что нужно знать коэффициент пропорциональности, а эту информацию можно найти только в технической документации.

Проверка по мануалу

В технической документации (мануале) к любому автомобилю есть подробное описание процедуры проверки клиренса, и, в частности, пружин. Рассмотрим подобную диагностику на примере популярного автомобиля Toyota Camry. Так, для этого предварительно необходимо измерить четыре параметра:

А — расстояние (клиренс) от центра измеряемого переднего колеса до поверхности, на которой установлена машина;
В — расстояние от центра болта более низко расположенного рычага подвески №2 измеряемого переднего колеса;
D — расстояние от центра измеряемого заднего колеса до земли (клиренс);
C — расстояние от центра болта крепления продольного рычага соответствующего измеряемого заднего колеса до земли.

Далее необходимо найти разницу между значениями А и В, а также C и D. После этого сравнить с приведенными данными в таблице минимально допустимыми значениями. Если полученные в результате замера значения будут ниже, чем приведенные в ней, то необходимо проводить дополнительную диагностику. Возможно придется воспользоваться дополнительными проставками, либо заменить пружину на новую. Если же полученные значения больше, чем минимально допустимые — значит, с пружиной все в порядке (если нет дополнительных симптомов неисправности).

Колеса (ось)Значение клиренса, мм

Двигатель 1MZ-FE, (объем 3,0 литра) диаметр резины любой
Передние	A — B: 116
Задние	D — C: 40
Двигатель 1AZ-FE (объем 2,0 литра), 2AZ-FE (объем 2,4 литра), диаметр резины — 15 дюймов
Передние	A — B: 115
Задние	D — C: 40
Двигатель 1AZ-FE (объем 2,0 литра), 2AZ-FE (объем 2,4 литра), диаметр резины — 16 дюймов
Передние	A — B: 115
Задние	D — C: 38
Двигатель любой, диаметр резины более 16 дюймов
Передние	A — B: 101
Задние	D — C: 25

Для других моделей автомобилей в технической документации можно найти описание аналогичной процедуры с соответствующими значениями. Как правило, алгоритм проверки идентичен или мало чем отличается (могут отличаться контрольные измерительные точки).

Дополнительно

Также имеет смысл проверить пружины передней подвески в случае, если например, при переезде “лежачего полицейского” в городских условиях (или подобного препятствия) нос машины значительно опускается вниз, вплоть до того, что чиркает покрытие асфальта. Это говорит о том, что пружины значительно ослабли, и, соответственно, нуждаются либо в установке дополнительных проставок, либо в замене.

https://www.youtube.com/watch?v=OflrYHXtirI

При проверке состояния пружины также необходимо обратить внимание на состояние резиновых проставок под них. Со временем они естественным образом изнашиваются, соответственно, при значительном износе резиновые прокладки необходимо заменить на новые. При этом важно учитывать их высоту с тем, чтобы обеспечить нормальное значение клиренса автомобиля.

Когда менять пружины

Пружины имеет смысл менять в следующих случаях:

Замена вместе с неисправным амортизатором. Подобная замена обусловлена тем, что если указанный элемент вышел из строя, значит, скорее всего, и пружина уже значительно изношена и скоро возможно произойдет ее поломка. Кроме этого, если амортизатор будет более жесткий, а пружина мягкая, то это негативно отразится на общей работе подвески автомобиля.
При явной поломке витков. Если пружина сломалась полностью, то ее необходимо менять на новую, причем как можно быстрее. Эксплуатация машины с такой поломкой потенциально опасна, поскольку у нее ухудшается управляемость. Кроме этого, страдают другие элементы подвески.
Сильный крен автомобиля в одну из сторон. Однако в данном случае необходима дополнительная диагностика пружины ведь такая ситуация может возникать когда выходит из строя амортизатор. В некоторых случаях (если пружина еще в более-менее нормальном состоянии и лишь ослаблена), то ситуацию можно поправить с помощью резиновых проставок, которые устанавливаются в стакан, тем самым выравнивая клиренс автомобиля.
Значительная коррозия. Если при визуальном осмотре будет выявлено, что коррозионные процессы «съели» большой слой металла пусть даже в небольшой по площади области, то такую пружину лучше заменить, поскольку существует риск, что она сломается именно в месте появления очага ржавления.

Многие автомеханики советуют менять пружины на автомобиле каждые 10 лет его эксплуатации. Однако это зависит, во-первых, от качества используемых пружин, а во-вторых, от пробега и условий эксплуатации машины. Перед тем как принять такое решение, лучше дополнительно продиагностировать состояние установленных на машину деталей. Еще одна рекомендация состоит в том, чтобы менять пружины на каждой второй замене амортизаторов, то есть, через каждые 80…100 тысяч километров пробега.

Использование «уставших» пружин приводит к тому, что автовладелец вынужден менять амортизаторы в 2…3 раза чаще!

Перед заменой детали необходимо произвести выбор лучших пружин, которые обеспечат не только комфортную езду, но и безопасность движения. Оптимальным вариантом будет установка пружин, аналогичных тем, которые были установлены на автомобиль с завода. В этом поможет VIN-код детали (артикул).

Заключение

Проверка пружин подвески — дело несложное, и вполне под силу даже начинающему автолюбителю. Однако зачастую при диагностике пружину необходимо демонтировать с ее посадочного места, поэтому нужно быть к этому готовым, в том числе иметь под рукой необходимый инструмент. Ездить на поломанной пружине опасно, поэтому если она полностью лопнула или дала значительную трещину — ее нужно заменить на новую. В случае, если она просто просела, но состояние металла хорошее, то для выравнивания клиренса автомобиля достаточно воспользоваться резиновыми проставками соответствующей толщины.

Как проверить пружины подвески своими руками?

Не бывает так, что детали подвески выходят из строя в один момент (конечно же если же вы не залетите в бордюр, или еще куда похуже). Обычно подвеска ломается постепенно.

Сначала начинает постукивать на кочках один элемент, так как он уже не отрабатывает должным образом, его нагрузка ложится на другие элементы, которые на это не рассчитаны. Их износ становится быстрее.

Все это нарастает как снежный ком, и в конечном итоге, все это выливается в неисправности передней и задней подвески и большие денежные затраты.

Основные элементы подвески включают в себя:

Амортизаторы
Рычаги
Пружины
Шаровые опоры
Шруса
Ступичные подшипники
Стойки стабилизатора

Диагностика амортизаторов и пружин задней подвески

Посторонние звуки в задней части подвески, нарушение курсовой устойчивости при движении на высокой скорости по ровной дороге, проблемы с управляемостью при вхождении в поворот и увеличенный тормозной путь – вот основные признаки того, что нужна диагностика амортизаторов. О сильном износе пружин свидетельствует проседание кузова, а также снижение комфорта при движении по неровной дороге и удары в подвеске при наезде на препятствие. В данной статье Вы узнаете, как проверить амортизаторы на машине.

Проверка амортизаторов задней подвески

Простейший способ выявления вышедшего из строя амортизатора в Ладе своими руками является попытка раскачивания автомобиля с приложением усилия к заднему крылу. Задача этого элемента подвески заключается в гашении колебаний, которые создаются пружиной.
Так как проверить задние амортизаторы? Если амортизатор исправен, то автомобиль не должен совершать колебательных движений после его отпускания и сразу занимать первоначальное положение. Впрочем, этот способ довольно ненадежен, так как позволяет выявить лишь полностью неисправную деталь, а амортизатор обычно не выходит из строя мгновенно.
Более объективный и при этом не менее доступный способ — визуальный осмотр.
На корпусе амортизатора не должно быть видимых повреждений (трещин, вмятин) и следов масла. Шток должен быть абсолютно гладким и чистым. Если обнаружены какие-либо повреждения, необходима более детальная диагностика амортизаторов или замена амортизатора.

Наконец, наиболее объективный способ диагностики амортизатора на его исправность — проверка на специальном диагностическом вибростенде.
Эту процедуру выполняют большинство специализированных СТО и стоимость ее обычно невысока. Чаще всего при этом проверяют еще и эффективность работы тормозной системы, что никогда не бывает лишним.

Проверка пружин задней подвески

Обычно замена задних пружин подвески в Ладе производится вместе с амортизаторами, поэтому необходимость в отдельной диагностике амортизаторов возникает нечасто. Исключением может быть довольно редкий случай, когда одна из пружин просто ломается. Характерным признаком этого является неровное положение кузова при размещении автомобиля на ровной поверхности.

Проверить состояние пружин задней подвески без их снятия с автомобиля можно только визуально. Они нуждаются в замене в том случае, если на их поверхности имеются трещины или имеет место неравномерность витков.

Признаком износа обеих пружин служат стуки в задней подвеске при прохождении препятствий, особенно ярко выраженные при увеличении нагрузки на заднюю части автомобиля (при нагруженном багажнике или сидящих сзади пассажирах).
