Как правильно подключить музыку в машине?

А может, достаточно сделать «шумку» дверей? узнаём, как улучшить звук в автомобиле

Наш фотограф Максим Малиновский любит не только красивые снимки, но и качественное звучание музыки в автомобиле. И как-то он заявил, что акустика в нашем редакционном Renault могла бы быть получше, учитывая, что в Arkana установлены компоненты не самой худшей фирмы — Bose.

Мы обратились к специалисту по автомобильному звуку Андрею Пугачеву, чтобы он рассказал, как можно улучшить качество звучания. Наша машина на гарантии, поэтому под нож мы ее не пускали, зато узнали много нового о том, как выбирать акустику в салон и какие работы над автомобилем необходимо провести кроме замены компонентов аудиосистемы.

Оказывается, для того чтобы штатная магнитола «запела» по-другому, можно даже не менять динамики — достаточно лишь чутка доработать двери.

Перед тем как начать выбирать динамики, эксперт советует определиться, какую музыку вы будете слушать в автомобиле. Если в салоне чаще будет звучать электронная музыка, то к «акустическому вопросу» следует подходить иначе, нежели в случае, когда вы предпочитаете рок-музыку или творчество поп-исполнителей. И дело здесь не только в басах, как может показаться на первый взгляд.

— Всю музыку можно условно разделить на две категории. Первая — та, где есть исполнитель. Это рок, классика, джаз и т. п. Иными словами, это композиции, которые обычно слушают со сцены. Вторая — музыка без исполнителя. Сюда бы я отнес электронную и клубную музыку. Она должна быть как бы вокруг слушателя, а не играть со одной стороны. Если предпочитаете музыку с исполнителем, то акцент нужно делать на фронтальную часть салона автомобиля — выстраивать так называемую сцену. Если же в вашем плей-листе преимущественно электронная музыка, то необходимо делать просто качественное объемное звучание, — пояснил Андрей.

Шумоизоляция дверей (70—80 долларов по курсу)

Во время «тест-драйва» акустики нашей Renault Arkana эксперт не просто послушал звучание колонок, но и постучал по обшивке дверей. Она пластиковая с небольшими вставками из кожзама.

По заводу дверь в непремиальных машинах практически полая, без особой шумо- или виброизоляции, поэтому там возникают резонирующие частоты, которые могут испортить впечатление от прослушивания музыки на громкости чуть больше средней.

Кроме того, за динамиком желательно расположить закрытый объем, который не позволит звуку распространяться в ненужном направлении. Дверь в какой-то степени и выполняет роль такого объема, но она вся «дышит», в том числе за счет технологических отверстий.

Для того чтобы добиться в своем автомобиле качественного звучания аудиосистемы, начать нужно именно с шумоизоляции дверей. Полностью их разобрав, обезжиривают внутренние поверхности. Полые емкости дверей проклеиваются вибропластом.

Далее, как правило, наносится слой сплэна (это самоклеящийся материал на основе пенополиэтилена). Он имеет важное преимущество — не впитывает воду. Но есть у сплэна и недостаток — этот материал достаточно жесткий и в жаркую погоду может отклеиваться. К тому же он не поглощает звук. Вместо сплэна можно использовать битопласт. Качество звука с ним даже лучше за счет поглощения так называемых стоячих волн. Ложкой дегтя в случае с битопластом является впитывание воды, что со временем может повредить материал.

В зависимости от мощности акустики, которую вы планируете ставить в машину, необходимо рассчитать толщину вибропласта. Как правило, двери «полнеют» на 3—5 кг, и это не требует никакой дополнительной доработки. Но иногда шумо- и вибропоглощающие материалы добавляют столько лишнего веса, что приходится даже усиливать петли. Возможно, вы видели, как на соревнованиях по звуку владельцы автомобилей приподнимают двери, чтобы их захлопнуть.

— Когда я плотно занимался автозвуком, зачастую проводил шумоизоляцию двери и отдавал клиентам машину со штатными динамиками. И процентов 30 людей говорили, что им больше ничего не надо. Если сделать нормальную шумоизоляцию хотя бы передних дверей, можно сэкономить на покупке более дорогих динамиков, а то и обойтись заводскими. Но есть клиенты, которые настаивают на том, чтобы я просто поставил другие компоненты. Они покупают дорогие модели, которые, в общем-то, теряют свой смысл без работы с дверями, — рассказал специалист.

Еще можно шумоизолировать днище, переднюю панель и даже крышу. Но если от дверей эффект гарантированно услышат даже те, кто в детстве повидался с медведем, то остальные доработки — для самых требовательных аудиофилов. К тому же доработка, например, передней панели — дело недешевое. Одна работа потянет на 100—150 долларов по курсу.

Шумоизолировать одну дверь стоит 70—80 долларов по курсу. Это материал плюс работа. Но здесь важно помнить, что такая операция, скорее всего, повлияет на заводскую гарантию автомобиля. Поэтому нужно либо ждать, когда машина слезет с дилерской «иглы», либо отказаться от гарантии, либо доработать автомобиль на официальной СТО (некоторые дилеры предлагают такую услугу).

Нужно ли дорабатывать задние двери?

— На самом деле, сидя спереди, вы даже не слышите задние динамики. Поэтому если вы шумоизолируете передние двери, вы улучшаете звук для водителя и переднего пассажира. Если дорабатываете задние — делаете услугу для задних пассажиров. В целом, проще настроить качественное стерео спереди, нежели заморачиваться с задним рядом. Мы иногда для соревнований вообще убирали задние динамики, чтобы они не оттягивали сцену. Так что для большинства людей будет достаточно поработать с передом. Для вашей «Арканы» за долларов 150 можно хорошо изолировать две двери. Поверьте, вы почувствуете разницу, — уверил Андрей.

Шумоизоляция багажника

Самые требовательные любители музыки шумоизолируют еще и багажник. Эффект от этой доработки ощутят разве что владельцы компактных хетчбэков. Когда багажник живет «отдельной жизнью» (например, у седана или купе), то шумоизолировать его следует только при установке сабвуфера. В случае с Renault Arkana от доработки грузового отсека можно и отказаться — багажник достаточно хорошо изолирован от салона. Считай, как в седане.

— Нужно понимать, что машина нужна в первую очередь для того, чтобы ехать, а не устраивать дискотеку. Поэтому и багажник следует трогать только в крайних случаях. Нагрузи крышку дополнительными килограммами — она не будет держаться в открытом положении. А значит, нужно дорабатывать газовые упоры. Я бы разумно взвешивал необходимость доработок в обычном автомобиле, — считает специалист.

Что такое твитеры?

На Renault Arkana, как и на большинство машин данного класса, установлена компонентная система. В нашем случае — фирмы Bose. В передних дверях расположены мидбасы, а на передней панели — высокочастотные твитеры (в простонародье — «пищалки»). Фактически это один динамик, разнесенный в два места. Автопроизводители выносят высокие частоты вверх, потому что они достаточно легко поглощаются ковролином. Другими словами, будь твитеры расположены в том же месте, где основные динамики (внизу дверей), звук от них терялся бы.

В нашем редакционном автомобиле «пищалка» расположена классическим образом — с отражением звука от лобового стекла. То есть воспроизводимый высокочастотным твитером звук отправляется вверх, ударяется о наклонное стекло и улетает в салон. Иногда твитеры размещают в стойках. Как правило, звук в этом случае направляется перекрестно: с левой стойки — в правого пассажира, а с правой — в сторону водителя. Специалист рекомендует заменить корпусы штатных «пищалок», потому что сетка не пропускает много частот и они остаются в передней торпеде. А чтобы увеличить «звуковую прозрачность», необходимо поменять крышку твитера.

Андрей считает, что формат MP3 окончательно убил качественную музыку в машинах.

— Раньше, когда музыку слушали с обычных компакт-дисков, там композиции были записаны полностью, без искажений и вырезания якобы «неслышимого» сектора звучания, без каких-либо преобразований. А в формате MP3 все сжато, и теперь ты не можешь «развернуть» композицию на качественную акустику. Хороший звук в автомобиле нужно слушать с закрытыми глазами.

Включил симфонию и показал пальцем, где играет скрипка, а где — валторна. С MP3 такого не сделаешь. Именно поэтому сейчас люди чаще делают «шумку» для себя, чтобы комфортнее было ездить, нежели для качественного звучания. Автомобилистам больше не нужна действительно хорошая акустика.

Плюс ко всему заводские системы стали намного лучше, чем раньше, — отметил специалист.

Что можно сделать с Renault Arkana?

В случае с нашей редакционной машиной эксперт советует начать как раз с шумоизоляции дверей и посмотреть, что получится. Возможно, больше ничего не понадобится делать. Если же захочется более «породистого» звучания, в багажник можно установить сабвуфер. Но для этого у кроссовера придется переделывать фальшпол, под которым хранится запаска. По заводу пол поднимается, ломаясь прямо у спинок заднего ряда — именно там должен располагаться корпусный сабвуфер. Переделка пола может привести к другим последствиям — возможно, будет затруднительно доставать запасное колесо.

— Что касается замены динамиков, то она в случае с вашей «Арканой» целесообразна, только если вы будете устанавливать в автомобиль дополнительный усилитель либо если повреждены заводские. Можно, конечно, пойти и купить новые динамики за 50 долларов, но вы не получите никакого эффекта по сравнению со штатной аудиосистемой. Если же менять что-то кардинально, то придется вложить солидную сумму денег, — рассказал Андрей.

Здесь важно отметить, что автомобильные динамики бывают двух типов: рассчитанные на работу с выносным усилителем и работающие с магнитольным усилителем. Как понять, «ху из ху»? Необходимо узнать, насколько динамик чувствителен к подводимой к нему мощности. Эта чувствительность измеряется в децибелах на октаву, и ее можно узнать в характеристиках устройства. Динамики с показателем до 93—94 дБ/окт лучше подключать к дополнительному усилителю.

Все, что выше, можно коннектить со штатной магнитолой. Обычно у производителей аудиосистем есть пару моделей динамиков для работы с усилителем, который идет в автомобиле с завода. Это бюджетные решения, которые не дадут ожидаемого эффекта от доработки. Если же вы хотите удивлять качеством звучания в вашей машине, придется ставить дополнительный усилитель, менять динамики и закидывать в багажник сабвуфер. И это, вместе с шумоизоляцией дверей, обойдется в добрую копейку.

Большинству автолюбителей такой звук попросту не нужен.

Спецпроект подготовлен при поддержке ООО «Автопромсервис», импортера Renault в Беларуси. УНП 100064519.

Библиотека Onliner: лучшие материалы и циклы статей

Auto.Onliner в Telegram: обстановка на дорогах и только самые важные новости

Быстрая связь с редакцией: читайте паблик-чат Onliner и пишите нам в Viber!

Перепечатка текста и фотографий Onliner без разрешения редакции запрещена. [email protected]

Звук в автомобиле: как заставить штатную систему звучать лучше?

Под понятием «нормально звучит» каждый обычно понимает что-то свое. Для кого-то достаточно просто увеличить запас неискаженной громкости, а кто-то старается приблизиться к домашнему High End (варианты «dolbit normalno», уж простите, рассматривать не хочется). Впрочем, домашние принципы в автомобиле все равно не работают.

Как минимум потому, что акустические свойства у автомобильного салона совсем другие, нежели у комнаты. И колонок как таковых тут нет, а динамики раскиданы по принципу «где место есть, там и поставили». Про акустическое оформление для них и вовсе говорить нечего — его роль играют элементы конструкции автомобиля.

В общем, с «домашкой» ничего общего.

Часто маркетологи почему-то ассоциируют качество аудиосистемы с количеством динамиков в ней

Отсюда, кстати, и бытующее среди злых языков утверждение, что автомобильный High End — это абсурд, и построить в автомобиле аудиосистему высокого класса невозможно в принципе. Лично мне такой подход не очень нравится, ну не люблю я проводить в машине два-три часа в день, стоя в городских пробках, слушая одно лишь только радио. И, думаю, я не один такой. А значит, будем искать другие решения, не домашние. И, как показывает практика, такие решения существуют.

Наверное, было бы неправильно сваливать всё в одну статью. Объяснить за один раз все нюансы построения звука в автомобиле — это что-то из области «Квантовая физика в двух словах». Но выбрать правильное направление, чтобы сделать правильный первый шаг к хорошему звуку – это, пожалуй, уже половина успеха. С этого и начнем.

Я бы не стал утверждать, что все штатные системы звучат скверно. Есть много интересных и действительно прекрасно звучащих. Но, к сожалению, с одним большим недостатком — чудовищной стоимостью

Первым делом нужно определиться, а что, собственно, нам нужно. Если есть желание сделать систему действительно высокого класса, то в любом случае простыми средствами не обойтись, придется подходить к вопросу комплексно и готовиться к приличным финансовым вливаниям. Если же задачи сравняться по звучанию с многокилобаксовыми домашними системами не стоит, то можно подходить поэтапно. А вот на каком этапе остановиться — это уже дело каждого. Начнем с простого.

Уровень первый. Шумоизоляция

Да-да, это самый первый пункт при любом апгрейде штатной аудиосистемы. Хочешь слушать музыку — первым делом избавься от лишних звуков. Кстати, речь не столько о стороннем шуме, сколько о кузовном. Посмотрите на домашнюю колонку. Прочный корпус, лишенный призвуков.

Звук излучает лишь то, что должно излучать звук, а что не должно — держится монолитно. А теперь взгляните где и как установлен любой автомобильный динамик и что является для него корпусом. Чаще всего он закреплен на какой-нибудь металлической панели, а в худшем случае и вовсе на пластиковой обивке.

А корпус такой «колонки» — это дверь или какая-нибудь кузовная ниша. Жесть, да и только. Кстати, в прямом смысле этого слова.

Самый простой способ улучшить акустические условия работы динамиков и избавиться от ненужных резонансов и прочих призвуков металла — использовать вибродемпфирующие материалы. Они обычно делаются на основе битума или каучука, часто с какими-нибудь добавками. Их главная особенность — высокая внутренняя вязкость. В основном это просто листовые материалы, которые раскраиваются прямо по месту и тщательно прикатываются к металлу. Но иногда такие материалы бывают и в виде мастик.

Обработка вибродемпфирующими материалами устраняет призвуки металла и улучшает условия работы установленных динамиков

Вибродемпфирующие материалы потяжелее и пожестче эффективнее, но с ними и работать тяжелее, так что не все мастера их любят. С теми, что потоньше и полегче, работать проще, но от них и эффект не настолько высок. Оптимум, как правило, где-то посередине.

Разного рода легкие вспененные и волокнистые материалы можно рассматривать лишь факультативно, они работают несколько иначе, и на поглощение вибраций металла особого влияния не оказывают.

Уровень второй. Замена штатных динамиков

Вот тут нужно быть очень осторожным. Это то еще поле с граблями, с закрытыми глазами не побегаешь. Такой вариант апгрейда применим далеко не всегда. Если заменить одни лишь динамики и оставить все остальное, то далеко не факт, что система «запоет». Больше того, в каких-то случаях результат может оказаться и вовсе отрицательным. Штатная аудиосистема хоть сама по себе и невысокого класса, но в ней все подобрано друг к другу и сбалансировано.

Понятно, что аудиосистема — далеко не приоритетный элемент при проектировании автомобиля, но иногда способы установки штатных динамиков просто удивляют. На фото — штатный динамик BMW, который был закреплен просто с внутренней стороны обивки и прикрыт легким кожухом

Одна из хитростей, к которой прибегают автопроизводители — уменьшенный импеданс акустики.

Вообще, в автомобильном аудио самая распространенная акустика — 4-омная, а вот в «штатках» нередко используют 2-омную. Все для того, чтобы форсировать дохлый штатный усилитель и чуть поднять запас по громкости. Замените такие динамики более привычными 4-омными, и получите тихую систему, и все попытки увеличить громкость будут сопровождаться ростом искажений.

Но это еще ладно, среди aftermarket акустики полно 2-омной. Не наступить бы на другие грабли — скорректированный сигнал. Это, кстати, одна из «фишек» многих брендовых штатных систем — там не компоненты лучше, а именно коррекцией компенсируют особенности дешевых динамиков и недостатков их акустического оформления. Замените в такой системе динамики, и такая коррекция будет уже неуместна.

Но не нужно пугаться и совсем отбрасывать этот вариант. Сегодня можно найти множество комплектов акустики, которые ориентированы специально под определенные марки и модели автомобилей. В основном, на европейские, в этой части света такой апгрейд наиболее востребован.

ролик демонстрирует легкость апгрейда штатной аудиосистемы простой заменой ОЕМ-динамиков на комплект, специально разработанный для конкретной марки автомобиля:

Уровень третий. Апгрейд без замены штатного головного устройства

Если все эти «цветочки» с динамиками кажутся вам несерьезными, пора переходить к «ягодкам» — затрагивать усилительную часть системы. задача, которую приходится решать в этом случае — где взять исходный нескорректированный линейный сигнал, от которого начать строить новую аудиосистему.

На самом деле, просто так вы его нигде не найдете. И единого рецепта для всех автомобилей тут просто нет, в любом случае придется обращаться к профессионалам, которые специализируются на «постановке голоса» автомобилям. По большому счету, все сводится к четырем вариантам.

Первый вариант – это «вытащить» линейный сигнал из электронных недр головного устройства. Для многих моделей этот процесс, кстати, хорошо отработан, и за относительно небольшую сумму ваше штатное головное устройство обзаводится хвостом с RCA-разъемами с тыльной стороны.

Во многих головных устройствах достать линейный сигнал несложно. Иногда, правда, его уровень невысок, и чтобы не нахватать помех на пути к усилителю, приходится добавлять небольшой выходной буфер. Но для опытного мастера это не вызывает особых сложностей

Второй вариант приходится использовать, когда нет возможности вывести «линейники». В этом случае мы оставляем в системе штатный усилитель, решительно отключаем от него штатные динамики и заводим его выходы на входы нового усилителя. Единственное требование к последнему — это наличие в нем так называемых высокоуровневых входов.

Высокоуровневые входы — это фишка исключительно автомобильной аудиотехники, дома подключать один усилитель вслед за другим вряд ли кому-то придет в голову. В машине это вынужденная мера, и пусть технически она не слишком изящна, но смысл в ней все же есть. Ведь к штатному усилителю будут подключены уже не низкоомные динамики. Его выходные каскады будут работать в совершенно другом режиме, с меньшими токами, так что и качество сигнала будет уже несколько иным. В любом случае вы получите звук лучше, чем было в штате.

Но этот вариант тоже применим не всегда. Чуть выше я уже говорил о том, что во многих системах вводится намеренная коррекция сигнала. В этом случае просто пускать «кривой» сигнал со штатного усилителя на новый смысла нет. А если штатная система и вовсе с поканальным усилением, то тут даже и кривого сигнала не найти — одни лишь частотные «обрезки».

Для таких случаев — третий вариант, с применением цифрового процессора вроде Audison bit One, Audison bit Ten, Helix DSP и т. п. Фишка этих девайсов в том, что они могут сложить из этих отдельных частотных кусков исходный аудиосигнал, убрать коррекцию (а вернее, скорректировать сигнал «в обратную сторону») и вот такой восстановленный сигнал уже отправить на новый усилитель. В умелых руках, кстати, довольно действенная штука.

Как правило, автомобильные процессоры настраиваются с ноутбука или планшета

Ну и четвертый вариант применим в машинах, в которых штатная система построена с применением MOST-шины (Media Oriented Systems Transport). Таких, кстати, нынче немало. Особенность структуры MOST в том, что все устройства (источник, усилители, мониторы, чейнджеры и т.д.) объединены единой цифровой шиной, по которой данные циркулируют по кольцу. Взять и что-нибудь убрать из такой системы нельзя, передача данных прерывается и все просто перестает работать.

При кажущейся на первый взгляд сложности на самом деле этот вариант один из самых удобных для инсталляции новой системы. Все, что понадобится — это MOST-адаптер. Он включается в MOST-кольцо как еще одно устройство, вытаскивает из шины цифровой аудиосигнал и выдает его нам «на блюдечке с голубой каёмочкой» — в виде привычного SPDIF.

Если штатная аудиосистема использует MOST-шину, то использование адаптера позволяет получить SPDIF без хирургического вмешательства в головное устройство или проводку

А дальше мы можем делать с ним всё, что душе угодно — от экономного решения «процессор + усилитель в одном корпусе» (MD.Lab AM-60.6DSP, Audison Prima AP8.9 bit, Helix P SIX DSP и т.п.) и до экстравагантных систем с внешним ЦАП и прочими аудиофильскими заморочками.

Уровень четвертый. Полная замена штатной системы

Бывают ситуации, когда не устраивает не только звучание штатной системы, но и функциональность самого головного устройства. В этом случае мысли о его замене становятся особенно назойливыми. Но это не всегда можно сделать малыми силами.

Изначально в этой Honda было установлено штатное головное устройство, интегрированное в торпедо. С помощью нештатной панели удалось установить новое головное устройство стандартных DIN-размеров

Первым делом внимательно посмотрите, что представляет собой штатное головное устройство. Если оно имеет собственный дисплей, а все органы управления аудиосистемой не связаны с остальными системами автомобиля (климат-контроль, бортовой компьютер и т.п.), то его, скорее всего, можно спокойно снять, при этом все остальные системы останутся незатронутыми.

Пусть оригинальные форма и размеры штатного ГУ вас не смущают. Во-первых, сейчас немало альтернативных головных устройств, которые выпускаются под конкретные марки автомобилей и встают в панель по принципу pin-to-pin — посадочные места и разъемы полностью совпадают. Либо можно использовать переходную рамку для установки стандартного аппарата размера 1DIN или 2DIN и адаптер со штатного разъема на стандартный ISO. Их выпускают многие производители, так что подобрать подходящий комплект обычно нетрудно. В крайнем случае, в custom-решения тоже никто не отменял.

Если на штатное головное устройство возложено много штатных функций, то его замена — очень непростая задача, простые решения есть далеко не на каждый автомобиль. На фото —комплект Alpine, разработанный специально под Mercedes

А вот если штатная «голова» объединена с другими системами автомобиля, тут уже сложнее. Далеко не факт, что на ваш автомобиль существует альтернативное головное устройство. В таком случае подход будет индивидуальным, и с большой вероятностью затратным.

Этот McIntosh стал во главе новой аудиосистемы, специально для него изготовлена установочная рамка. От штатное системы осталось только головное устройство, оно теперь выполняет роль второго по значимости источника

Но есть и еще один вариант. Он выглядит достаточно экстравагантно, но иногда это единственный способ организовать в автомобиле действительно высококачественный аудиоисточник — это оставить штатное головное устройство без изменений и установить второе. Оно в таком случае становится в системе главным, и аудиосистема строится именно от него. Штатное смещается с роли главного в системе и становится дополнительным – его выходы подключаются к AUX-входам нового головного устройства.

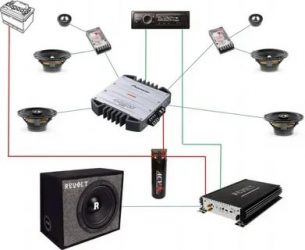

Схема подключения усилителя в авто

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

• Усилитель
• Кроссоверы
• Акустические системы
• Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание.

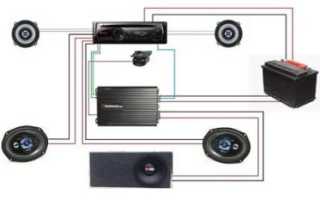

Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот.

Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом.

Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо.

Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением.

Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания.

Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода.

Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам.

Это приводит к появлению наводок в акустических системах.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм.

Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров.

При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Подключение динамиков к усилителю в авто

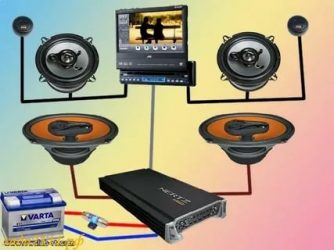

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении.

Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается.

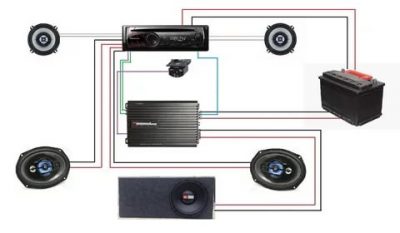

Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Как подключить усилитель звука в авто

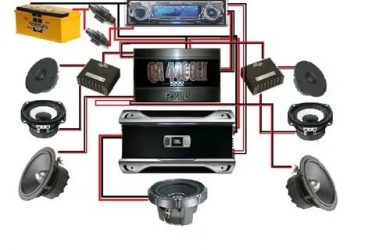

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах.

Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера.

Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода.

Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля.

Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

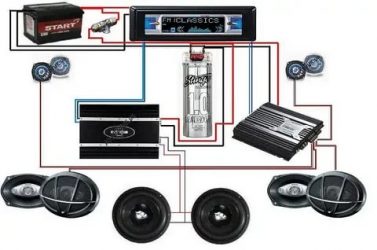

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

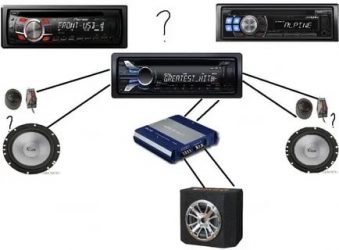

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.



Крутая и недорогая аудиосистема в автомобиль

: 6 месяцев назад

Все знают, что автопроизводители сильно экономят на аудиосистеме и ставят самые дешевые компоненты — «чисто для галочки»!

Предлагаю вам варианты не дорогих, но качественных компонентов для замены штатной аудиосистемы, основываясь на своем опыте и своем восприятии звуков и музыки! Информация чисто ознакомительная, не нужно принимать ее как инструкцию по применению.

Для начала рассмотрим головное устройство

Предлогаю выбрать — KENWOOD KMM-304Y

Он имеет процессор с задержками и фильтрами и 6 RCA выходов, что дает возможность создавать разные варианты систем. Kenwood KMM-304Y может позволить построить прилично звучащую систему в очень скромном бюджете.

Можно даже организовать поканалку без отдельных усилителей – в режим 3-WAY можно подключить динамик к ГУ. Тогда отдельный усилитель понадобится только для сабвуфера. Проще и дешевле уж некуда.

Но мы поговорим о более качественной системе, сиспользованием усилителей!

Далее рассмотрим акустику!

В передние двери — Компонентная АС Ural AК-74.С

У этой акустики все задатки хорошей акустики, но за маленькие деньги!

Корзина покрыта антирезонансным покрытием. Удобные клеммы пружинного типа. Диффузор из прессованной целлюлозы снабжен фазовыравнивающей пулей, что позволяет улучшить звук на определенных частотах! Качество сборки хорошее следов клея или кривых элементов в конструкции не обнаружено.

Звук четкий, точный, сбалансированный, низов немного, но зато очень детальные ударные, высокие частоты в меру четкие и воздушные!

В задние двери или полку — Коаксиальная АС Ural АК-74

Практически все преимущества и плюсы как и у их старших собратьев Компонентная АС Ural AК-74.С, тоько все в одной конструкции!

Усилитель для акустики

Мне очень понравился 4х канальный Усилитель Ural BV 4.70

Почему спросите вы? Да потому что у него все задатки хорошего и дорогого усилителя, только дешевле раза в 3-4.

1) Позолоченые контакты

2) Разъемы сразу под «кабель» (не надо приделывать клемки)

3) Качественые компоненты

4) Маленький размер — Длина — 237 мм. Ширина — 255 мм, Высота — 51 мм

5) Выход для подключения еще одно усилителя, если вдруг не хватает для подключения дополнительных компонентов

6) В дальнейшем этот усилитель можно использовать даже в поканалке (фильтра позволяют сделать это)

Дальше рассмотрим сабвуфер и усилитель для него

Предлагаю взять JBL Stage 1200B и SWAT M-1.500

Сабвуфер JBL Stage 1200B хоть и не мощный, но в меру качественный, подойдет для прибавки к низким частотам, качественно и точно, выделяя нижние частоты! Конечо он не будет трясти окна и гонять ветер, он не для этого! Бас очень быстрый и точный. Никакой долбежки и гудежки, звук приятный. Глубины и мощности баса конечно же недостаточно. Но за свою стоимость отличный саб!

Компактный и легкий сабвуфер, который без проблем поместился в любой багажник. Аккуратно обтянут карпетом, имеются защитные грили.

Усилитель SWAT M-1.500 — это очень компактный моноблок. У него хорошие фильтра и настрой, есть сабсоник (хотя для JBL Stage 1200B он и не нужен) и есть фазовый регулятор (плавный) он даст возможность соглосовать передние динамики и сабвуфер! Такой усилитель я ставил в БМВ X5 в нишу где был СД-ченжер на сабвуфер Kicker, играет четко, контролирует динамик хорошо!

«Номинальная выходная мощность при 4 Ом» — 300 Вт, а у сабвуфера «Номинальная мощность при 4Ом» — 250 Вт, что в полне приемлемо и не даст спалить вам динамик, как бы вы не хотели!

Так же этот моноблок подойдет и для более мощного саба, т.к. он способен раскачать 500Вт в 2Ом

Настройка

На усилителях выставляем Gain на середину, фильтра OFF или FLAT, на магнитоле включаем 3-way и в кроссоверах выставляем «срезы». «Подрезаем» сверху саб и снизу акустику, тем самым состыковываем их. Акустику можно «поррезать» и сверху, кто не любит очень высокие частоты. Более подробно о настройке вы можете найти в интернете!

Вывод

Лично я все эти компоненты прослушивал и они мне очень понравились! По этому смело советую к преобритению и замене штатки на более качественую систему.

ПЛЮСЫ

— Качество звука

— Возможно настроить «под себя»

— Не высокая стоимость

МИНУСЫ

— Сложность настройки

Как правильно выбрать колонки к магнитоле в машину мощные и с хорошим басом

Каждый автовладелец сталкивался с желанием приобрести новые колонки в машину. Хорошая аудиосистема не только подчеркивает статус водителя, но и позволяет всем пассажирам наслаждаться высоким качеством и объемным звучанием любимых треков. Чтобы выбрать хорошие динамики для магнитолы, следует руководствоваться рядом правил и рекомендаций.

Как подобрать динамики к автомагнитоле

Чтобы правильно подобрать колонки к автомобильной магнитоле, нужно оценить следующие критерии выбора:

1. Количество полос — их задача заключается в обеспечении высокого и объемного звучания музыкальных воспроизведений. В стандартной системе имеется 2 полосы, но более продвинутые системы задействуют 4-полосную технологию.
2. Качество сборки корпуса. Наиболее надежным материалом изготовления считается древесина с шелковым твитером. Если вы выбираете низкочастотные колонки, отдавайте предпочтение моделям с прессованным картоном или бумагой. Учитывайте наличие защитного слоя — он продлит срок службы устройства и защитит от повреждений. Купол должен быть титановым, а магнитный элемент — неодимовым. Подобный тандем способствует лучшей выдержке.
3. Показатель мощности. Есть номинальное и максимальное значение. Первое указывает на стабильный рабочий режим, а второе определяет возможность подключения усилителей и басов. Допустимая разница между показателями не может быть больше чем в 3 раза. Стандартный диапазон варьируется от 50 до 150 Вт.
4. Форма и размер. В продаже доступны изделия с круглой, овальной или квадратной формой, а их размер составляет 13, 16 или больше см. Нередко компактные конструкции превышают по мощности более крупные.
5. Репутация производителя. Выбирайте продукцию от проверенных брендов с хорошими отзывами.
6. Цена. Стоимость варьируется от 2,1 до 30 тыс. рублей.

Какую магнитолу рекомендуете покупать:

• Pioneer 50%, 3185 3185 — 50% из всех
• 982 голоса — 15% из всех
• 691 голос — 11% из всех
• 536 — 8% из всех
• 427 — 7% из всех
• Другую… 4%, 256 256 — 4% из всех
• 100 — 2% из всех
• 99 — 2% из всех
• 1%, 93 голоса93 голоса — 1% из всех
• 65 — 1% из всех

Типы колонок

Выбирая автомобильные колонки, нужно разобраться, какому типу отдать предпочтение. В продаже предлагаются следующие виды автоколонок:

1. Коаксиальные.
2. Компонентные.

Коаксиальные

Коаксиальные колонки для авто оснащаются 2 разными динамиками и имеют 2, 3 или больше полос. Они разрабатывались для экономии свободного места под корпусом и снижения затрат на сборку.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

1 прибор воспроизводит широкий звуковой диапазон, а для определения количества полос достаточно посчитать динамики на ножке.

Компонентные

При желании выбрать динамики для автомобиля нужно обратить внимание на компонентные модели с высокочастотным диапазоном и профессиональным уровнем звука. Такие колонки придают мелодии объемное звучание и позволяют водителям и пассажиру наслаждаться любимыми треками в полную силу.

Даже неопытный пользователь сможет отличить такие динамики от всех других, поскольку они раскладывают музыку на партии и отделяют разные музыкальные инструменты.

Компонентные модели работают в выбранном частотном диапазоне, а чтобы звук был максимально качественным, следует учитывать такие правила и рекомендации:

1. Если вы выбрали небольшие динамики, они смогут проигрывать только высокие частоты. Поэтому их лучше размещать в таком месте, чтобы звуковая волна направлялась на пассажира или водителя. Наиболее оптимальным вариантом монтажа является передняя панель или стойка.
2. Более крупные колонки понадобится устанавливать сзади или в дверях транспортного средства. Они предназначаются для воспроизведения средних и низких частот.

Размер

Чтобы подобрать колонки к автомагнитоле, следует учитывать их размер. Важно уделить этому вопросу должное внимание еще в магазине звукового оборудования. В машине не рекомендовано размещать крупные приборы, т.к. они будут занимать много полезного пространства. Но если выбрать чрезмерно маленькие динамики, то они не будут справляться со своей задачей, и понадобится выполнить ряд доработок.

Не забывайте, что колонки 13 см и 10 см отличаются от колонок 16 см воспроизведением только высоких частот.

Второй вариант работает с низким диапазоном.

Мощность

Выбирая хорошие колонки автомобильные, важно оценивать показатель их мощности. Неопытные пользователи ошибочно считают, что чем мощнее динамики, тем выше качество звука, но это не так.

Главное, чтобы динамики не были слабее по мощности за автомобильную магнитолу. В зависимости от характера выделяют следующие типы мощности:

1. Максимальная.
2. Номинальная.
3. Пиковая.

Наименьшим показателем обладает номинальная мощность, но ее принято считать наиболее правильной. Недобросовестные бренды указывают мощные параметры в документации, но они не соответствуют правдивым.

От номинальной мощности зависит диапазон воспроизводимых частот и допустимая громкость.

В некоторых случаях автоколонки с невысоким номинальным значением превосходят по качеству звучания более мощные модели.

Типоразмер

При желании выбрать колонки для машины с высоким качеством звука обязательно смотрите на их типоразмер. Этот параметр указывает на размеры автомобильных динамиков с учетом особенностей транспортного средства. Во многих автомобилях есть места под колонки 16 см или 10 и 13 см. Еще предусмотрены ниши под овальные приборы.

Эксперты утверждают, что чем крупнее громкоговоритель, тем лучше он воспроизводит низкочастотный диапазон. Показатели типоразмера зависят от величины НЧ-динамика, поскольку он самый большой в системе.

Фронтальные устройства с диагональю 16 см работают с частотой от 80 Гц, 13 см — от 100 Гц, 10 см — от 120 Гц.

Если в машине отсутствует сабвуфер, рекомендуется установить фронтальную систему с размером 16-17 см. При наличии усиливающего компонента достаточно 13-см динамиков.

Импеданс

Чтобы правильно подобрать динамики для музыки в машину, учитывайте показатель сопротивления (импеданс). В передовых автомагнитолах импеданс равен 2, 4 или 8 Ом.

Вид магнита

Подбор колонок в автомобиль осуществляется и с учетом типа используемого магнита. В большинстве случаев применяются модели из феррита и неодима или их комбинации.

Неодимовый вариант обладает меньшими габаритами и стоит дороже, поэтому его принято устанавливать в компактных автомобильных колонках.

Что касается первых диффузорных устройств, то они не имели постоянных магнитных элементов в своей конструкции. Вместо этого в таких системах устанавливали электромагниты.

Количество полос

Чтобы подобрать колонки к магнитоле, обратите внимание на количество полос в динамике. Кто-то из автовладельцев считает, что оно зависит от числа динамиков, но на практике бывают отличия от этого принципа.

Число полос определяется количеством поддиапазонов акустического сигнала и кроссовера. Наличие нескольких полос способствует более объемному звучанию в широком диапазоне частот.

лучших моделей

Выбирая лучшие автомобильные колонки, нужно ознакомиться с рейтингом самых популярных моделей, которые доступны в продаже.

Alpine SPG-17CS

Модель представляет собой продвинутую аудиосистему без усилителя, но с бюджетной стоимостью. Твитер заключен в купол из шелка, а магнит выполнен из неодимового материала.

Конструкцией устройства предусмотрено наличие каналов вентиляции, которые грамотно и равномерно распределяют потоки воздуха. Рабочие характеристики выглядят следующим образом:

1. Размер — 16 см.
2. Количество полос — 2.
3. Значение мощности — 70 Вт номинальной и 280 Вт максимальной.
4. Частотный диапазон — 68-20000 Гц.

Из плюсов модели выделяют хорошее и прозрачное звучание, высокое качество сборки, доступную стоимость и возможность монтажа в любом подходящем месте автомобиля.

Из недостатков — важность тщательной настройки нижних частот и отсутствие хороших басов без усиливающего модуля. Средний ценник на модель составляет 6,2 тыс. руб.

Ivolga VHC-6.21

Выбирая данную магнитолу в автомобиль, следует учитывать ее такие преимущества и минусы. К плюсам относят:

1. Мягкое и прозрачное воспроизведение нижних частот.
2. Поддержка защиты от перегрева в кроссовере.
3. Поддержка установки твитеров под правильным углом.

Минусом считается небольшое сечение акустических проводов и отсутствие инструкцию по руководству. Средний ценник равен 4,8 тыс. руб.

Технические характеристики устройства выглядят таким образом:

1. Размер — 16 см.
2. Мощность — номинальная 70 Вт, максимальная — 140 Вт.
3. Частотный диапазон — 65-20000 Гц.
4. Наличие внешнего кроссовера.
5. Поддержка дополнительных сеточек для защиты и регулировка полосы низкочастотного динамика.

Kicx ALN 8.3

Данная модель колонок для авто обладает трехполосным устройством и демонстрирует улучшенное качество звучания. Конструкцией системы предусмотрено наличие диффузоров из алюминия, которые способны переносить повышенные нагрузки и смену частот, а также не боятся температурных изменений. Список технических характеристик включает в себя следующие пункты:

1. Размер — 20 см.
2. Мощность — 160 Вт для номинального показателя и 320 Вт для максимального.
3. Кроссовер поставляется в комплекте.

К ключевым достоинствам модели относят высокое качество басов, прозрачное звучание и повышенную мощность. Минусом считается периодический провал средних частот.

Pioneer TS-E130Ci

Магнитола поставляется с колонками на 13 сантиметров и характеризуется отчетливым звуком. При номинальной мощности в 35 Вт модель звучит достаточно громко, а наличие кроссовера уравнивает частоты, способствуя прозрачному и объемному воспроизведению музыки.

Среди преимуществ выделяют:

1. Хорошие басы.
2. Возможность качественной работы без усилителя.

Минусом является высокая стоимость и важность ручной корректировки звука.

Mystery MR-61.5

Является бюджетной разработкой с неплохим качеством сборки и хорошим звучанием. Модель обладает динамиками на 16 см, 2 полосами и мощностью 60 Вт (максимальная мощность достигает 210 Вт. Еще система достаточно чувствительная (92 дБ), а частотный диапазон сосредоточен в пределах 45-21000 Гц.

Как установить и подключить

Чтобы самостоятельно подключить автомагнитолу и колонки, необходимо изучить пошаговое руководство и схему подключения.

Какие провода нужны

Для бесперебойной работы автомобильной магнитолы, следует позаботиться о всех кабелях. В зависимости от сферы применения используются следующие типы проводов:

1. Переходники на антенну для подключения тюнеров, GPS-датчиков или радиоантенн.
2. Шнуры питания. Бывают индивидуальными или ISO.
3. Линейные кабеля используются для подключения колонок.

Схема подключения

Существует несколько схем подключения автомагнитолы. Они подбираются с учетом наличия разъемов или штатных узлов. В зависимости от таких особенностей выбирается 3 варианта развития событий:

1. Подразумевает настройку готовой магнитолы с колонками.
2. Вся проводка проведена и подключена, но автомагнитола отключена от штекера.
3. Вывод проводов отсутствует, его нужно прокладывать вручную.

Чтобы не запутаться в проводах, необходимо учитывать следующую схему:

1. Плюсовое значение замка зажигания имеет обозначение АСС и красный цвет.
2. Левый динамик окрашен белым, идет с маркировкой FL. Минусовый провод обладает характерной полосой.
3. Правый динамик подключается серым проводом с FR.
4. Левый динамик сзади машины — серый кабель с RL.
5. Задний правый динамик имеет фиолетовый провод с обозначением RR.

Как настроить колонки

Чтобы правильно настроить подобранные динамики для автомагнитолы, нужно выполнить следующее:

1. Отрегулировать басы в самом эквалайзере.
2. Найти оптимальное соотношение между фронтальными и тыльными динамиками.
3. Грамотно распределить сигнал между колонками в левой и правой части машины.

Для регулировки низких частот следует включить соответствующую музыкальную композицию и поработать со встроенным эквалайзером. Настройка задних динамиков выполняется аналогичным образом.

Завершающий этап подразумевает регулировку звука между правыми и левыми динамиками. Руководствуясь простыми принципами, можно выбрать лучшие колонки для автоакустики.

Как установить усилитель в автомобиль

Для многих водителей одной из важнейшей опции системы комфорта автомобиля является громкий и качественный звук. Нередко новички-автомобилисты, покупая новую магнитолу, разочаровываются в ее мощности, хотя на упаковке нарисованы разрывающиеся динамики. Некоторые пытаются решить проблему, приобретая более мощные динамики, но громкость становится еще меньше.

На самом деле причина заключается в том, что выходной мощности головного устройства не хватает, чтобы заставить динамики в машине звучать громче. Для решения проблемы в аудиосистему подключают усилитель. Разберемся, как он работает, какие они бывают, а также как его правильно подключить.

Зачем необходим усилитель

Название устройства говорит само за себя. Однако оно не только делает звук в колонках громче. Он позволяет передать сигнал более качественно, благодаря чему при воспроизведении через это устройство можно услышать разницу в тонких настройках эквалайзера.

Для любителей басистой музыки к прибору можно подсоединить сабвуфер. А если к аудиосистеме подключить еще и кроссовер, то можно насладиться звучанием во всех частотах и не сжечь при этом динамики разной мощности. Дополнительный конденсатор в схеме аудиосистемы не позволит «проседать» басам при пиковой нагрузке на отдельном канале.

Все эти узлы важны для передачи качественного звука. Но они не будут работать должным образом, если не подать на них более сильный сигнал. Как раз эту функцию выполняет автоусилитель.

Как работает усилитель

Все автомобильные усилители состоят из трех узлов.

1. Входной. На него подается аудио сигнал с магнитофона. Каждый усилитель ограничен не только выходной мощностью, но и силой входного сигнала. Если он будет выше чувствительности входного узла, то в колонках музыка будет искажаться. Поэтому, подбирая прибор, важно проверить соответствие сигналов на выходе из магнитолы и на входе в усилок – находятся ли они в одном диапазоне.
2. Блок питания. Этот узел оснащается трансформатором, чтобы увеличить напряжение, поступающее от аккумулятора. Так как аудио сигнал переменный, то и напряжение в системе питания динамиков тоже должно быть положительным и отрицательным. Чем большей будет разница этих показателей, тем выше будет мощность усилителя. Вот пример. Если блок питания выдает 50В (+25В и -25В), то при использовании колонок с сопротивлением в 4Ом, максимальная мощность усилителя составит 625 Вт (квадрат напряжения 2500В разделить на сопротивление 4Ом). Значит, чем большей будет разница напряжения блока питания, тем мощнее усилок.
3. Выходной. В этом узле образуется измененный аудио сигнал и подается на динамики. Он оснащен мощными транзисторами, которые включаются и выключаются в зависимости от сигнала, поступающего от магнитолы.

Итак, данный прибор работает по следующему принципу. С головного устройства аудиосистемы поступает сигнал с маленькой амплитудой. Блок питания увеличивает ее до необходимого параметра, а на выходном каскаде создается усиленная копия этого сигнала.

Подробней о принципе работы автоусилителя рассказано в следующем видео:

Обзор автомобильных усилителей

Виды усилителей

Все модификации усиливающих устройств делятся на два типа:

1. аналоговые – получают сигнал в виде переменного тока и напряжения, изменяющегося в зависимости от звуковой частоты, затем усиливают его перед выходом на колонки;
2. цифровые – работают исключительно с сигналами в цифровом формате (единички и нолики, или импульсов в формате «есть/нет»), увеличивают их амплитуду, а затем преобразуют их в аналоговую форму.

Устройства первого типа передают звук в неизмененном виде. По чистоте звучания лучшим по сравнению с аналоговым может быть только живое исполнение. Однако сама запись при этом должна быть идеальной.

Второй тип устройств немного искажает первоначальную запись, очищая ее от незначительных шумов.

Разницу работы этих двух типов усилителей можно почувствовать, если подсоединить их к проигрывателю виниловых пластинок. Меломан остановит свой выбор на первом типе усилителей, потому что звук в колонках в этом случае будет более естественным (с характерным, еле уловимым, скрипом иглы). Однако при воспроизведении музыки с цифровых носителей (диск, флэшка, карта памяти), оба типа усилителей работают на равных.

Разницу такого звучания можно услышать в следующем видео эксперименте (слушать в наушниках):

Цифровой звук против Аналогового — Пушной Эээээксперимент!

Различают также автоусилители по количеству каналов:

• одноканальные – используются для подключения сабвуфера с максимальным сопротивлением до 2 Ом, часто имеют регулировку низких частот;
• двухканальные – могут использоваться для подсоединения двух колонок или одного сабвуфера с сопротивлением больше 2 Ом;
• четырехканальные – пришли на смену трехканальным из-за их непрактичности, этот вид усилителей самый распространенный, потому что к ним можно подключить либо четыре колонки, либо два динамика и один сабвуфер;
• пятиканальные – к ним подключается четыре колонки и один низкочастотный динамик;
• шестиканальные – используются только в том случае, если сабвуфер имеет большее сопротивление, чем максимально допустимое значение у предыдущей модификации.

Как установить

Перед установкой устройства важно ознакомиться с некоторыми нюансами, от которых зависит безопасность автомобиля и эффективность аудиосистемы.

Выбор места установки

На выбор места монтажа прибора зависит несколько факторов.

• Во время работы усилитель сильно нагревается, поэтому важно выбрать такое место, где происходит наилучшая циркуляция воздуха. Его нельзя монтировать на бок, вверх ногами или под обшивку. Так устройство перегреется и в лучшем случае перестанет работать. Наихудший сценарий – возгорание.
• Чем дальше от магнитолы он будет установлен, тем большим будет сопротивление. Из-за этого динамики будут звучать немного тише.
• Проводку нужно прокладывать под обшивку салона, поэтому важно сделать правильные замеры с учетом поворотов.
• Не следует монтировать его на корпус сабвуфера, так как он не переносит больших вибраций.

Где лучше всего установить этот элемент аудиосистемы? Вот четыре распространеннее локации.

1. В передней части салона. Это зависит от модели автомобиля. Если есть свободное пространство под торпедой и это не будет мешать пассажиру. Это место считается оптимальным, так как достигается максимальная чистота звука (небольшая длина сигнального кабеля).
2. Под передним пассажирским креслом. Там хорошая циркуляция воздуха (прохладный воздух всегда стелется по низу) и свободный доступ к устройству. В случае большого пространства под сиденьем есть вероятность, что пассажиры на заднем диване будут толкать устройство ногами.
3. Задняя полка. Неплохой вариант для кузовов седан и купе, потому что в отличие от хэтчбеков она неподвижна.
4. В багажнике. Особенно практичным это будет в случае подключения двух усилителей (один – в салоне, а другой – в багажнике).

Провода для подключения

Некоторые автомобилисты ошибочно полагают, что для аудиосистемы достаточно обычных тонких проводов, которые идут в комплекте с колонками. Однако для питания усилителя потребуется особенный кабель.

Например, водитель купил устройство с мощностью в 200 Вт. К этому показателю необходимо прибавить 30 процентов (потери при низком КПД). В результате потребляемая мощность усилка составит 260 Вт. Сечение силового провода рассчитывается по следующей формуле: мощность делится на напряжение (260/12). В этом случае кабель должен выдерживать силу тока в 21,6А.

Автоэлектрики советуют приобретать провода с небольшим запасом сечения, чтобы их изоляция не оплавилась из-за нагрева. После таких расчетов многие удивляются, насколько толстой окажется проводка для усилителя.

Предохранитель

Предохранитель должен присутствовать в любой электрической схеме, особенно если по ней подается ток с большим амперажем. Это плавкий элемент, который разрывает цепь при повышенном нагреве. Он защитит салон автомобиля от возгорания из-за образовавшегося короткого замыкания.

Предохранитель для таких систем часто выглядит в виде стеклянного бочонка, внутри которого помещен плавкий металлический сердечник. У таких модификаций есть существенный недостаток. Контакты на них окисляются, из-за чего питание устройства пропадает.

Более дорогие варианты предохранителей оснащены болтовыми зажимами, фиксирующими плавкую пластину. Контакт в таком соединении не пропадает от постоянных вибраций в процессе работы мотора.

Этот защитный элемент нужно установить максимально близко к аккумулятору – в пределах 30 сантиметров. Нельзя использовать модификации, намного превышающие пропускную способность провода. Например, если кабель способен выдержать напряжение в 30А, предохранитель в этом случае не должен превышать значение в 50А.

Межблочный кабель

Это не то же самое, что силовой кабель. Межблочный провод соединяет аудио выходы магнитолы и усилка. Основная задача этого элемента заключается в том, чтобы без потерь качества передать звуковой сигнал с магнитофона на входной узел усилителя.

Такой кабель всегда должен иметь прочную изоляцию с полным экранированием и толстую центральную жилу. Его следует приобрести отдельно, так как зачастую в комплекте с устройством идет бюджетный вариант.

Как подключить своими руками

Для подключения усилителя не нужно обладать глубокими электротехническими познаниями. Достаточно следовать инструкции, которая идет с прибором. Независимо от модификации устройства подключение производится по следующей схеме.

1. Вначале корпус усилителя закрепляется в выбранном месте автомобиля (там, где он не будет перегреваться).

2. Для предотвращения случайного порыва магистрали проводку следует укладывать под обшивку салона. Как это сделать – определяет сам владелец авто. Однако при укладке межблочного кабеля важно помнить: расположение в непосредственной близости с силовой проводкой машины приведет к искажению звукового сигнала из-за электромагнитного излучения.

первый вариант укладки силового кабеля

3. Питающий кабель можно проложить вдоль основной проводки автомобиля. При этом важно закрепить его так, чтобы он не попадал под движущиеся элементы машины – руль, педали или полозья (такое часто бывает, если работу выполняет не специалист). В местах, где кабель проходит через стенку кузова, необходимо использовать пластиковые втулки. Это предотвратит перетирание провода. Для большей безопасности магистраль нужно прокладывать с использованием тюбинга (гофрированной трубки, изготавливаемой из невоспламеняющегося материала).

4. Минусовый провод (черного цвета) необходимо закрепить на кузове авто. При этом нельзя использовать саморезы и скрутки – только болты с гайками, а место контакта должно быть зачищено. Клемма на усилителе с маркировкой GND – заземление, или минус. Клемма Remote –место подсоединения провода управления от магнитолы (можно запитать от разъема антены). По нему подается сигнал на активацию при включении магнитофона. Чаще в комплекте для этой цели есть синий провод или с белой полосой.

второй вариант укладки силового кабеля

5. Сигнальный кабель подключается к разъемам Line-out (магнитола) и Line-in (усилитель). Во многих моделях этих гнезд может быть несколько: фронтальные (Front), тыловые (Rear), сабвуфер (Sub).

6. Колонки соединятся в соответствии с их инструкцией по эксплуатации.

7. Если магнитола двухканальная, а усиливающее устройство – четырехканальное? В этом случае следует воспользоваться межблочным проводом с разветвителем. На нем с одной стороны два «тюльпана», а с другой – четыре.

Подробно о том, как подключить усилок, смотрите в видео:

Как подключить автомобильный усилитель

Подключение усилителя к магнитоле без тюльпанов

Бюджетные модели автомагнитол имеют обычные разъемы с зажимами. В таком случае для подключения линейного кабеля потребуется приобрести специальный адаптер. С одной стороны у него обычные провода, а с другой – «мамы тюльпанов».

Чтобы жилы провода между адаптером и магнитолой не сломались из-за постоянного раскачивания устройства, его можно обернуть поролоном (не будет торохтеть во время езды) и зафиксировать его на корпусе головного устройства.

Как подключить два и более усилителя

При подключении второго усиливающего устройства необходимо учесть дополнительные факторы.

• Наличие мощного конденсатора (не менее 1Ф) обязательно. Устанавливается при помощи параллельного соединения с АКБ.
• Подключение сигнального кабеля зависит от модификаций самих усилителей. В инструкции об этом будет указываться. Часто для этого используется кроссовер (микроконтроллер распределения частот).

О том, зачем нужен кроссовер и как его настроить, рассказывается в следующем обзоре:

Автозвук. Секреты Настроек №1. Кроссовер.

Выбирая автоусилитель, необходимо учесть, что дополнительное оборудование требует энергозатрат, поэтому важно позаботиться о надежности аккумулятора – чтобы в самый неподходящий момент он попросту не разрядился. О том, как проверить ресурс АКБ, можно узнать из отдельной статьи.
