Для чего нужна турбина в дизельном двигателе?

Устройство и принцип работы турбины на дизельном двигателе

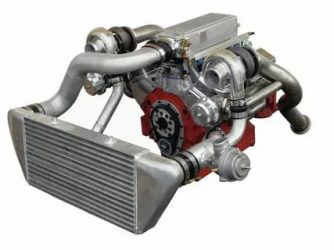

Турбокомпрессор — устройство, которое позволяет примерно на 30% увеличить мощность мотора, при этом отсутствует необходимость физически увеличивать объём цилиндров. Такие агрегаты установлены практически на всех современных автомобилях, вне зависимости от типа используемого топлива. Ниже подробнее расскажем об устройстве и работе турбины дизельного двигателя, а также обрисуем минусы этого устройства и самые распространённые поломки.

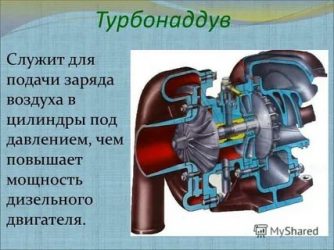

Устройство и особенности турбины

Агрегат состоит из двух устройств — турбины и компрессора. Задача первой преобразовывать энергию выхлопных газов, а второго — подавать сжатый воздух в цилиндры. «Крыльчатки» — главные составляющие части этой системы, представляют собой два лопастных колеса (компрессорное и турбинное).

По своей сути компрессор — это насос, его единственная задача заключается в подаче сжатых атмосферных воздушных масс в цилиндры. Кислород необходим для сжигания топлива, чем больше его поступит, тем больше силовой агрегат сможет сжечь. В результате это приводит к значительному увеличению мощности движка без физического увеличения объёма или количества цилиндров. Система турбонаддува состоит из следующих компонентов:

• корпус компрессора;
• корпус турбины;
• корпус подшипников;
• компрессорное колесо;
• турбинное колесо;
• ось или вал ротора.

В турбонаддуве основным элементом выступает ротор, который защищается корпусом и крепится к специальной оси. И сам ротор, и корпус турбины изготавливаются из термостойких сплавов — это необходимо из-за того, что они находятся в постоянном контакте с газами высокой температуры.

Ротор и крыльчатка вращаются в разных направлениях с большой скоростью — такое решение обеспечивает их плотный прижим друг к другу. Принцип работы в следующем:

1. Отработанные газы поступают в выпускной коллектор.
2. Затем — в специальный канал, расположенный в корпусе нагнетателя, который выполнен в форме улитки.
3. В «улитке» газы разгоняются до большой скорости и подаются на ротор.

Благодаря такому принципу и обеспечиваются вращение турбины. Что касается оси турбонагнетателя, то она крепится на специальных подшипниках скольжения и смазывается за счёт поступления жидкости из моторного отсека. Утечка смазочной жидкости предотвращается благодаря наличию прокладки и уплотнительным кольцам. Кроме того, дополнительную герметизацию обеспечивают смешанные и отдельные потоки отработанных газов и воздуха. Такое технологическое решение не обеспечивает гарантии в 100%, что выхлоп не попадёт в сжатый воздух, однако система этого и не требует.

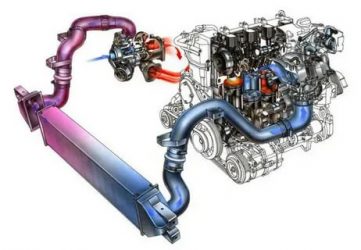

Что ещё входит в систему турбонаддува

Турбина — сложный агрегат, инженерам потребовалось несколько десятилетий, чтобы довести систему до ума. Только на первый взгляд решение компенсировать потери КПД за счёт выхлопных газов кажется простой. Даже после создания устройства у него долгое время наблюдались определённые проблемы.

Например, не удавалось решить проблему турбоямы — задержки после нажатия на педаль газа и запуском ротора. Решение нашлось в виде использования двух клапанов. Один из них использовался для вывода излишек воздуха, а второй предназначался для выхлопных газов. Кроме того, современные турбины имеют изменённую геометрию лопаток, что серьёзно их отличает от подобных устройств второй воловины XX столетия.

Можно выделить ещё одну проблему, которая заключалась в излишней детонации — с ней тоже успешно справились современные инженеры. Проблема заключалась в том, что температура в рабочих секторах цилиндров резко увеличивалась во время нагнетания воздуха, особенно в последней стадии такта. Решение нашлось в установке интеркулера (промежуточного охладителя воздуха).

Интеркулер — устройство для охлаждения наддувочного воздуха. Он выполняет сразу две функции — препятствует детонации и не даёт уменьшиться плотности воздуха. В результате удалось сохранить работоспособность всей системы.

Также стоит отметить и другие важные составляющие турбины.

Регулировочный клапан. Отвечает за поддержание заданного уровня давления, излишки давления поступают в приёмную трубу.

Перепускной клапан. Используется для вывода излишних воздушных масс обратно во впускные патрубки — это нужно для снижения мощности при её избытке.

Стравливающий клапан. Если дроссель закрывается и нет датчика массового расхода воздуха, клапан будет возвращать излишки воздуха обратно в атмосферу.

Патрубки. Герметичные отрезки трубы. Одни используются для подачи воздуха, вторые для подачи смазочного масла.

Выпускные коллекторы. Должны быть совместимы с турбокомпрессором.

Принцип работы

Для начала нужно разобраться с двумя терминами.

Турбоподхват — состояние, при котором быстро вращающийся ротор увеличивает подачу воздуха в цилиндры, благодаря чему повышается мощность силового агрегата.

Турбояма — короткая задержка, которая возникает в работе турбины при повышении количества поступившего топлива во время нажатия педали газа. Задержка появляется из-за того, что ротору необходимо некоторое время, пока газы его не разгонят.

Турбонаддув повышает давление выхлопных газов за счёт более интенсивной работы мотора, но в то же время увеличивается и давление наддува. При достижении критических величин может произойти поломка, а потому этот процесс необходимо контролировать. За регулировку давления отвечают клапана, а мембрана и пружина следят за предельно допустимыми значениями. При достижении определённой величины мембрана открывает клапан для стравливания давления.

Работа турбины на дизельном двигателе нуждается в контроле давления, который осуществляется следующими процессами:

• если поступило слишком много воздуха, компрессор (используя клапан) освобождается от излишков;
• клапан стравливает давление в случаях, когда воздуха поступило слишком много — при этом агрегат работает стабильно и забирает ровно столько воздуха, сколько требуется.

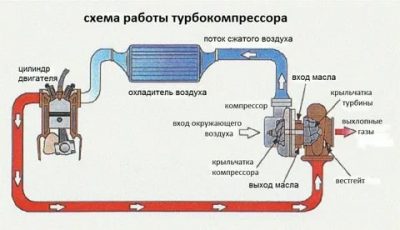

Работа турбокомпрессора на дизельном двигателе

Работа осуществляется по следующие схеме:

1. Компрессор нагнетает сжатый атмосферный воздух.
2. Воздушная масса смешивается с топливом и поступает в цилиндры.
3. Полученная топливно-воздушная смесь воспламеняется, что приводит поршни в движение.
4. Параллельно с этим процессом появляются отработанные газы, которые направляются в выпускной коллектор.
5. Скопившиеся в корпусе газы значительно увеличивают скорость.
6. Вращение переходит (по валу) на компрессорный ротор, он втягивает новую порцию воздуха.

Получается интересное взаимодействие. Ротор вращается быстрее — больше поступает воздуха. Чем больше воздуха поступает — тем быстрее вращается ротор.

Минусы турбины на дизельном двигателе

Как и любое устройство, у турбины есть свои положительные характеристики (которые были описаны выше), так и недостатки. К минусам можно отнести в первую очередь увеличенный расход топлива, особенно это касается неправильно отрегулированных агрегатов. Второй минус — чувствительность к качеству топлива, что особенно актуально в российских условиях. Дело в том, что некачественный дизель может привести к детонации. Отметим и другие недостатки:

• общее удорожание двигателя;
• повышенная требовательность к моторному маслу;
• масло и фильтры приходится менять чаще (примерно каждые 5-6 тыс. км);
• нужно часто менять воздушный фильтр;
• ресурс турбины на дизельном двигателе значительно ниже, чем на бензиновом (из-за более высокой температуры выхлопа);
• средний ресурс агрегата составляет 200-250 тыс. км, после чего потребуется замена или, как минимум, капитальный ремонт;
• достаточно сложный ремонт, провести его среднестатистическому автовладельцу самому не получится.

Однако стоит отметить, что плюсы всё-таки перевешивают минусы. В противном случае турбины не пользовались бы такой большой популярностью.

Основные неисправности — признаки и причины

Сразу стоит оговориться, что основная причина поломок — это несвоевременное техническое обслуживание агрегата, его рекомендуется проводить минимум один раз в год. Следующая причина — низкое качество масла, либо его несвоевременная замена. Третья — попадание в устройство посторонних предметов (например, мелких камушков). Наконец, четвёртая — банальный износ отдельных компонентов турбины, ведь у каждого оборудования есть свой срок эксплуатации. Теперь опишем признаки, которые могут говорить о неисправности.

Чёрный дым из выхлопной трубы. Топливо сгорает в интеркулере или нагнетающей магистрали. Скорее всего — неисправность системы управления.

Сизый дым. Возможно, из-за нарушения герметизации турбины масло просачивается в камеру сгорания.

Белый дым. Сливной маслопровод загрязнился, потребуется его чистка.

Повышенный расход топлива. Воздух не доходит до компрессора.

Увеличен расход масла. Нужно проверить стыки патрубков — возможно, нарушена герметичность.

Уменьшение динамики разгона. Скорее всего вышла из строя система управления, из-за чего возник недостаток кислорода.

Посторонний свист, скрежет или шумы. Это может быть изменение зазора ротора, дефект в корпусе, утечка воздуха между двигателем и турбиной, либо загрязнение маслопровода.

Всегда нужно соблюдать правила эксплуатации агрегата — это снизит вероятность появления поломки и продлит срок службы устройства. Следует придерживаться нескольких простых правил:

• следите за качеством топлива и масла;
• не забывайте вовремя менять масло и фильтры;
• начинайте движение только после того, как движок прогреется;
• после прекращения движения нужно дать мотору поработать на холостых, а не сразу его выключать.

И, конечно же, следует регулярно проходить ТО.

Что делать, если турбина сломалась

Если обнаружилась неисправность первое, что нужно сделать — провести диагностику. Причём чем раньше, тем лучше. Если вовремя заменить неисправную деталь, удастся избежать более серьёзных проблем. Например — зачастую автовладелец не обращает внимание на лёгкое постукивание думая, что это не имеет значения, в результате через какое-то время приходится покупать новую турбину, хотя изначально можно было обойтись небольшим ремонтом.

Следует отметить, что недостаточно знать, как работает турбина на дизеле — нужно идеально разбираться во всех её компонентах. Только обладая соответствующими навыками, опытом и оборудованием получится провести качественный ремонт. Именно поэтому рекомендуем не пытаться самостоятельно отремонтировать агрегат (можно сделать только хуже), а обратиться в компанию «Дизель-Мастер». Специализируемся на ремонте турбин с 1998 года, а потому знаем о них всё.

5 причин обратиться именно к нам:

1. В наличие высокоточное диагностическое оборудование (стенды Bosch и Delphi);
2. В штате — специалисты с большим практическим опытом подобных работ.
3. Быстрый ремонт в течение дня без потери в качестве.
4. Используем только оригинальные комплектующие и ремкомплекты.
5. Предоставляем официальную гарантию на комплектующие и выполненный ремонт.

При первых признаках дефекта — обратитесь к нам. Установим причину неисправности и предложим эффективный, экономичный способ её решения.

Устройство турбины дизельного двигателя

Турбокомпрессор является решением, которое устанавливается как на бензиновый, так и практический на каждый современный дизельный двигатель автомобиля. Моторы с турбонаддувом в обиходе называются турбодизелями. Указанный компрессор представляет собой своеобразный насос для воздуха, который приводится в действие турбиной. Турбину дизельного двигателя вращает энергия выхлопных газов.

Главной задачей устройства является нагнетание воздуха в цилиндры дизельного ДВС под давлением. Чем больше воздуха поступит в камеру сгорания, тем большее количество солярки дизель сможет сжечь. Результатом становится значительное увеличение мощности двигателя без необходимости физически увеличивать объем цилиндров.

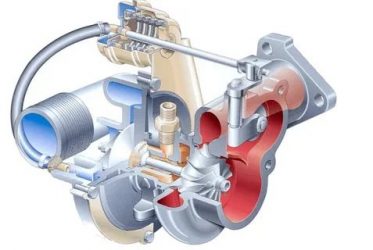

Принцип работы и конструкция дизельного турбонагнетателя

Турбокомпрессор дизельного двигателя состоит из двух колес: турбинного и компрессорного. Данные колеса еще могут называться крыльчаткой. Крыльчатка турбины напрямую и жестко соединена с компрессорным колесом посредством оси. Устройство нагнетателя можно разделить на главные составные части:

• корпус компрессора (1);
• компрессорное колесо (2);
• вал ротора или ось (3);
• корпус турбины (4),
• турбинное колесо(5);
• корпус подшипников;

Устройство турбины

Турбина имеет в основе ротор (крыльчатку), который закреплен на оси и заключен в специальный корпус. Постоянный контакт всех элементов турбины с раскаленными газами обуславливает необходимость изготовления ротора и корпуса турбины из особых жаропрочных материалов.

Крыльчатка и ось вращаются в противоположных направлениях с высокой частотой, в результате чего осуществляется плотный прижим одного элемента к другому. Поток отработавших газов проникает в выпускной коллектор, после чего оказывается в специальном канале. Данный канал находится в корпусе турбонагнетателя. Корпус имеет своеобразную форму-улитку.  После прохождения улитки, отработавшие газы разгоняются и подаются на ротор. Так осуществляется вращение турбины.

Конструкция устройства может отличаться на разных типах дизельных двигателей. Главным отличием выступает разное количество каналов для движения выхлопных газов в корпусе. Также могут дополнительно присутствовать решения, которые позволяют управлять потоком отработавших газов внутри корпуса (турбина с изменяемой геометрией) и т.п.

Устройство компрессора

Компрессор имеет корпус и колесо (ротор). Корпус компрессора алюминиевый. Ротор крепится на оси турбины аналогично крыльчатке. Колесо компрессора имеет лопасти, материалом изготовления которых также является алюминий. Задачей компрессорного колеса становится забор воздуха, который проходит через его центр.

Форма лопастей заставляет воздух отбрасываться к стенкам корпуса компрессора, благодаря чему происходит его сжатие. Далее поток сжатого воздуха подается во впускной коллектор двигателя.

Ось турбокомпрессора

Ось является центральной частью турбонагнетателя и закреплена внутри корпуса на подшипниках скольжения. Смазка оси реализована при помощи подачи моторного масла из системы смазки двигателя. С обеих сторон устанавливаются специальные уплотнительные кольца и прокладки.

Данные элементы препятствуют обильным утечкам масла, чтобы смазка не попадала в область нахождения компрессора и турбины. Сами масляные уплотнения не обеспечивают полной герметичности. Данные решения являются уплотнителями, которые функционируют благодаря разнице давлений, которые возникают в процессе работы турбокомпрессора.

Также уплотнения минимизируют прорыв воздуха из компрессора и газов из турбины в корпус оси. Стоит отметить, что полностью исключить попадание выхлопа и сжатого компрессором воздуха не удается. Излишки удаляются по сливному маслопроводу вместе с маслом и оказываются в картере дизельного двигателя.

Турбояма и турбоподхват

Крыльчатка турбины и компрессорное колесо закреплены на одной общей оси. По этой причине наблюдается определенная зависимость, которая заключается в увеличении подачи воздуха компрессором только с ростом оборотов турбины. Специалисты выделяют понятие турбоямы (турболаг), что означает задержку прироста мощности дизеля при резком нажатии на акселератор.

Турбояма возникает в результате инерционности всей системы турбонаддува. Дело в том, что  для раскручивания турбинного колеса поступающими на крыльчатку выхлопными газами нужно определенное время. Турбоподхват является резким  увеличением оборотов ДВС, который возникает следом за турбоямой.

Крыльчатка турбины раскручивается выхлопными газами для создания эффективного давление наддува турбокомпрессором. При определенных условиях турбина может вращаться с очень большой частотой, что зависит от конструктивных особенностей корпуса устройства и интенсивности потока отработавших газов.

Турбонаддув принцип работы дизельного и бензиного агрегата

На протяжении уже века большинство изобретателей стараются выжать из двигателя внутреннего сгорания (ДВС) максимальную мощность, на которую он только способен. И это при снижении расхода топлива, что представляет собой непростую задачу. Одна из таких разработок — это турбонаддув, о принципе работы которого и прочих моментах касательного этого агрегата пойдет дальше речь.

Стоит заметить, что каждый уважающий себя автолюбитель, а также любитель всего, что помощнее, желает обладать подобного рода конструкцией. Но что конкретно следует понимать под этим термином — турбонаддув? Сейчас во всем разберемся, не позабыв об устройстве и принципе работы этой замечательной во всех смыслах разработки.

Что это такое?

Это специальное техническое нововведение, которое обеспечивает принудительную подачу дополнительной порции воздуха в цилиндры. Причем эта система актуальна не только по отношению к автомобильным ДВС, ею оснащаются силовые агрегаты других транспортных средств:

• авиация
• тепловозы
• корабельных

Сегодня эта система является не только самым эффективным способом увеличения мощности силового агрегата, но и распространенным. Причем увеличение мощности двигателей с турбонаддувом достигается с сохранением объема цилиндров и количества оборотов коленвала. Такой системой можно оснастить любой мотор, даже если это не предусмотрено конструкцией.

Конструктивные особенности

Устройство турбины представлено рядом необходимых деталей:

1. Воздухозаборником.
2. Воздушным фильтром.
3. Перепускным клапаном — ответственен за подачу отработавших газов.
4. Дроссельной заслонкой — регулирует поступление воздуха на впускной коллектор.
5. Турбокомпрессором — включает турбинное и компрессорное колесо, за счет чего достигается повышение давление впускной системы.
6. Интеркулером — призван охлаждать воздух, за счет чего цилиндры наполняются лучше, снижается вероятность детонации.
7. Датчиками давления — фиксируют показания давления.
8. Впускным коллектором — за счет этого элемента воздух распределяется по цилиндрам.
9. Патрубками — соединяют между собой элементы системы.

Комплекс в собранном состоянии не занимает слишком много места. Поэтому серьезной доработки мотора перед запланированной установкой турбины не требуется. Поставить такое полезное «оборудование» способен каждый желающий автолюбитель.

Что касается стоимости, то цена варьируется в широком диапазоне, исходя из разных факторов. Это производитель, эффективность системы, мощность и ряд прочих.

И дизель и бензин

Как показывает практика, турбонаддувом оснащаются не только двигатели, работающие на бензине, но и дизельном топливе. Как правило, турбонагнетатель ставится как раз на дизельные агрегаты. Это объясняется главными параметрами:

• степень сжатия выше, нежели у бензиновых аналогов;
• меньшая температура отработанных газов;
• не очень большие обороты коленвала.

Благодаря большой силе сжатия вместе с увеличением мощности растет и КПД такого мотора. Температура отработавших газов бензиновых двигателей намного выше, чем у дизелей. Это уже повышает риски возникновения детонации, которая неизбежно приводит к скорому износу поршневой группы.

С целью предотвращения такого явления в бак нужно заливать горючее с повышенным октановым числом. Правда, это не всегда экономичное решение, хоть и лучшее.

Принцип действия наддува дизельного силового агрегата

Как же работает турбонаддув, установленный на дизельные двигатели? Стоит немного обратиться к теории — мощность любого ДВС зависит от разных факторов:

• объем цилиндров;
• объем топливно-воздушной смеси;
• энергетичность горючего.

Мощность растет пропорционально увеличению сжигаемой рабочей смеси за единицу времени при росте подачи воздуха. Только усилиями самого мотора это сделать невозможно, поскольку требуется организации принудительной его подачи в цилиндры.

С этим как раз хорошо справляется система турбонаддува. В цилиндры постоянно нагнетается сжатый воздух. Это происходит следующим образом. Отработанные газы до того как попасть в выхлопную трубу изначально устремляются в корпус турбины, где заставляют вращаться колесо, а турбокомпрессор подает уже сжатый воздух.

Само колесо турбины может раскручиваться до 100-150 тысяч оборотов за одну минуту. При этом лопасти обоих колес (турбины и компрессора) закреплены на едином валу. То есть турбонаддув, в силу конструктивных особенностей, подает в камеры сгорания гораздо больше воздуха, соответственно подача топлива растет.

Упрощенный вид принципа работы турбонаддува — в устройстве турбосистемы две крыльчатки, закрепленные на общем валу, но они находятся в отдельно расположенных герметичных камерах относительно друг друга. Одна из них вращается под воздействием прохода отработанных газов («ведущее колесо»), а вторая приводится в движение соответствующим образом, так как жестко связана с валом («ведомое колесо»), захватывая порции воздуха из атмосферы.

Как работает турбонаддув бензиновой установки

Выше уже было приведено описание, как работает агрегат на дизельном двигателе. В случае же с аналогом, работающем на бензине ровным счетом практически все то же самое. Для большего понимания можно свести цикл работы агрегата в следующую последовательность:

1. Отработанные газы после камеры сгорания проходят через крыльчатку турбокомпрессора, заставляя ее вращаться, и как мы помним, с довольно высокой скоростью.
2. Вращение от турбинного колеса передается крыльчатке компрессора, так как они находятся на одном валу.
3. Компрессор обеспечивает сжатие воздуха, который приходит от воздухозаборника, потом направляется в сторону интеркулера.
4. Непосредственно в интеркулере происходит охлаждение воздуха, который направляется прямиком в камеру сгорания цилиндров.

В турбокомпрессоре на бензиновых двигателях предусмотрена возможность регулировать силу отработанных газов. Это позволяет избежать превышения давления в общей системе. Для этого в конструкции имеется перепускной клапан с пневмо- или электроприводом. Сам привод управляется ЭБУ или компьютером автомобиля на основе сведений, получаемых с датчика давления.

То есть особой разницы в том, как работает турбонаддув в бензиновом двигателе и дизельном моторе, практически нет. Единственное отличие какое имеется — это давление, которое в дизелях существенно большее.

Эксплуатация турбодизеля

Поскольку именно дизельные агрегаты являются основными «потребителями» по отношению к оснащению турбонаддувом, соответственно разберем ряд правил, которые нужно соблюдать во избежание неприятностей. Сегодня у многих автолюбителей в распоряжении личные транспортные средства с турбиной.

Правда далеко не каждый владелец знает, как правильно следует эксплуатировать подобный агрегат. Какой бы лучшим агрегат ни был бы, неправильная его эксплуатация сведет на нет все старания разработчиков.

Масло

В отношении любого силового агрегата масляное голодание противопоказано и особенно это относится к системе турбонаддува. У жидкого расходника здесь особенная роль — смазать подшипники (скольжения и качения), которые входят в состав турбокомпрессора. При снижении уровня масла эти элементы не получают необходимое количество смазки, что в результате заканчивается быстрым их износом.

По этой причине следует регулярно проверять, сколько масла для дизельных двигателей с турбонаддувом находится в картере. При необходимости восполнять потери. Помимо этого, нужно выяснить причину падения уровня расходника. И если этому имеет место нужно как можно скорее устранить причину.

Кроме того, раз уж нашлись средства на покупку автомобиля, оснащенного турбодизельной установкой, не следует скупиться на приобретении надежного масла. Любителям экономить на всем стоит вспомнить народную мудрость — скупой платит дважды!

Роль моторного масла для дизелей с турбиной нам уже известна. Соответственно приобретать дешевое масло, которое уже заведомо низкого качества, не стоит. В этом случае турбокомпрессор заранее обрекается на медленные мучения.

Следует учитывать один важный момент — те масла, которые рассчитаны на турбированные агрегаты немного отличаются по составу от обычных аналогов. Это обусловлено тем, что они подвергаются куда большим нагрузкам и температурным воздействиям. Также не рекомендовано смешивать масла с разной вязкостью. К примеру, нельзя лить 5w-30, когда ранее была залита смазка 10w-40.

Качество топлива

Турбина дизельного мотора отличается чувствительностью не только к качеству маслу, но и самого топлива. Если оно заведомо низкое, это грозит засорением топливной системы, что может закончиться чрезмерно низким давлением турбонаддува. В результате падает мощность силовой установки.

Чтобы восполнить потери турбина вынуждена работать в предельном режиме. А это сокращает ресурс агрегата. В соответствии с этим, рекомендуется заправлять свои турбированные автомобили только на тех, заправочных станциях, к которым есть доверие.

Холостые обороты

Неписаное правило для турбированного двигателя — избегать работы в режиме холостого хода больше чем на полчаса. Этого времени хватает, чтобы произошло засорение турбины. Также нельзя исключать вероятность подсоса масла непосредственно в цилиндры. А это отрицательно образом сказывается на всей цилиндропоршневой группе (ЦПГ).

Однако в том случае, когда приходится держать мотор на холостых оборотах большую часть времени, нужно держать их в пределе от 1200 до 1600 об./мин.

Своевременное ТО

Особенности эксплуатации дизельных двигателей с турбонаддувом подразумевают и это правило. А его следует придерживаться не только владельцам машин с турбиной, всех остальных это тоже касается. В частности необходимо регулярно менять моторное масло и фильтры в соответствии с регламентом производителей.

А поскольку турбированный агрегат работает в более тяжелых условиях, нежели обычные атмосферные аналоги, то сроки прохождения ТО будут короче. Иными словами «сильный» дизельный мотор чаще нуждается в замене масла и прочих расходниках.

Глушение мотора

Речь идет о том, чтобы не глушить двигатель сразу же после остановки машины. В первую очередь это касается тех владельцев автомобилей, у которых моторы не оснащены системой «Start&Stop». Объяснение этому простое — после того как турбодизельный агрегат будет остановлен, крыльчатки турбины еще будут продолжать вращаться, однако масла для смазки подшипников уже меньше.

В результате ротор вместе с подшипниками перегреваются, что ведет к скорому их износу. В связи с этим, после запланированной остановки нужно выждать какое-то время, прежде чем глушить двигатель. 5 минут будет достаточно для охлаждения турбины.

Также читайте:

Какое моторное масло лучше заливать в двигатель

Модельный ряд Mercedes: история марки Мерседес, создание логотипа

Система полного привода 4MATIC: как работает?

Топ 10 Mercedes-Benz за 400 000 — 500 000 рублей

Как воспроизводить любимую песню с iOS или Android на Мерседес

Принцип работы турбины в дизельном двигателе

На большинство современных дизельных автомобилей устанавливают турбокомпрессор, поэтому информация о том, как проверить турбину дизельного двигателя, является весьма актуальной. Вот и разберемся в этом вопросе вместе с вами!

Данная автозапчасть значительно увеличивает мощность двигателя посредством энергии выхлопных газов, образуемых в результате сгорания топлива. Дело в том, что во время выброса выхлопных газов значительно снижается КПД, так как теряется целых сорок процентов полезной энергии. Таким образом, если ее преобразовывать, то это значительно увеличит мощность, и двигатель в 100 лошадок сможет работать, как движок в 160 л.с. Безусловно, данные цифры впечатляют, однако не все так просто, как кажется, и необходимо еще знать принцип работы турбины дизельного двигателя.

Заключается же он в следующем: прежде чем выхлопные газы попадают в выхлопную трубу, а потом, соответственно, в атмосферу, они проходят через систему турбокомпрессора. Этим самым обеспечивается вращение лопастей механизма до 100-150 тысяч об/мин, хотя данный параметр, в основном, зависит от мощности и типа двигателя. Полученная же сила расходуется на увеличение давления воздуха. Благодаря этому и появляется возможность впрыскивания большего количества топлива за фиксированное время, что способствует значительному увеличению как мощности, так и КПД.

Устройство турбины дизельного двигателя – что может ей угрожать?

Ни для кого не секрет, что составляющей частью горючей смеси является воздух, и для вытягивания литра топлива требуется как минимум 15 литров воздуха. Так что даже слабые турбированные движки способны работать так же, как и более мощные агрегаты, но не оснащенные данной системой. Правда, есть и некоторые недостатки, ведь устройство турбины дизельного двигателя довольно сложное, и иногда ее стоимость составляет около 10 % стоимости всей машины, так что в случае ее поломки владельцу придется изрядно потратиться.

Самыми распространенными проблемами дизельных турбин являются: недостаточное количество масла либо же загрязнение самой конструкции. В этом случае возникает повышенное трение, приводящее к износу и, как следствие, нарушениям работы всей системы. Также довольно часто на лопатки турбинного или компрессорного колеса попадают посторонние предметы: отломавшиеся части поршней ДВС, клапанов, воздушных фильтров, а также болты, шайбы, гайки и т.д.

Кроме того, не самым благоприятным образом отражаются и неисправности в системе смазки и, конечно же, повышенная температура отработанных газов. Еще одна причина, по которой турбокомпрессоры выходят из строя – неисправность соплового аппарата (заклинивание). Это может быть вызвано выходом из строя электрического или вакуумного привода, отвечающего за изменение геометрии, или попаданием в этот механизм масла и сажи из движка.

Как проверить турбину дизельного двигателя – признаки надвигающихся проблем

Понять, что схема работы турбины дизельного двигателя нарушена, можно по следующим признакам:

• значительно падает мощность двигателя;
• из выхлопной трубы валит сизый дым;
• повышенный расход масла;
• появляется запах горелого масла;
• двигатель работает неравномерно на холостых оборотах.

Конечно же, лучше придерживаться правил эксплуатации и предотвратить возникновение поломок данной детали, так как восстановление и установка турбины на дизельный двигатель – довольно дорогостоящие процедуры. Кроме того, ее поломка может вызвать и нарушение работы всего двигателя. Самостоятельно такие операции сделать почти невозможно, если вы не автослесарь высшего разряда с собственной мастерской.

Турбина – дорогая часть авто, это отражается на первоначальной стоимости машины еще в салоне, а потом больно ударит по карману в случае ремонта этого агрегата.

Таким образом, следует следить за уровнем и качеством масла в системе смазки и, конечно же, своевременно его заменять, использовать только высококачественные составы. Также нельзя резко набирать обороты, особенно на недостаточно прогретом движке, недопустим засор масляных каналов, так как это способствует возникновению перебоев в подаче смазки, и, безусловно, нужно своевременное охлаждение турбины дизельного двигателя.

Потратиться на дорогостоящую компьютерную диагностику всегда можно успеть. Для начала можно попробовать несколько вариантов самостоятельной проверки. Сначала, конечно, нужно внимательно осмотреть турбокомпрессор на наличие механических повреждений и дефектов, затем проверить уровень и качество моторного масла. Внутри турбины не должно находиться никаких посторонних предметов.

После осмотра можно оценить цвет выхлопного дыма.

Если топливная смесь будет переобогащенной, т. е. больше топлива, чем воздуха, то в таком случае цвет выхлопа будет черным. К тому же характерная особенность этой проблемы в потери мощности. Происходит это из-за нарушения в работе системы газораспределения. Сизый или белый дым выхлопа свидетельствует о попадании моторного масла в камеры сгорания цилиндров.

В это же время расход масла значительно увеличивается.

Далее следует проверить ротор и фильтр турбины. Люфт ротора должен быть незначительным, при этом он не должен задевать стенки корпуса. В противном случае требуется оперативный ремонт.

Если фильтр забит грязью и пылью он не сможет пропускать через себя достаточное количество воздуха. В результате в картридже подшипников и в корпусе турбрнагнетателя создаётся разница в давлении, которая выдавливает масло в компрессор.

Если и фильтр не причина неисправности, дальнейший этап это проверка системы подачи масла, а точнее всех патрубков на наличие трещин и заломов. Для подобной проверки потребуется завести двигатель. Если слышен скрип и свист, значит, есть трещина в патрубке и нужно её устранить.

Если есть помощник, то можно передавить патрубок между турбрнагнетателем и впускным коллектором, после чего сильно погазовать. Если трещин нет, патрубок увеличивается в размерах. Для устранения неисправностей, связанных с турбокомпрессором при отсутствии знаний и навыков лучше обратиться к специалистам.

В противном случае из-за незначительной неисправности может выйти из строя турбина в целом, что грозит дополнительными финансовыми расходами.

Принцип работы турбины на дизельном двигателе и ее устройство

Гениальная идея использования выхлопных газов для разгона ротора позволила создать турбированный дизельный двигатель внутреннего сгорания и увеличить его мощность на 40–50%. Это притом, что во время работы в обычном режиме выброс газов сопровождается снижением коэффициента полезного действия в пределах 30 — 40%.

Принцип работы турбины дизельного двигателя основан на увеличении количества воздуха, смешиваемого с топливом и поступающего в камеру сгорания. За один и тот же период времени и при равных объемах цилиндров, двигатель с турбонаддувом может сжечь большее количество топлива, чем движок, не оснащенный таким устройством. А значит, его мощность и КПД в единицу времени значительно возрастет.

Рассмотрим устройство турбины дизельного двигателя, как работает, и каким образом достигаются такие показатели.

Конструктивные элементы системы

Для осуществления возложенных функций, система турбонаддува состоит из двух основных частей:

Компрессор служит для нагнетания атмосферного воздуха в систему подачи топлива. Он состоит из корпуса и расположенной в нем крыльчатки, которая, вращаясь, всасывает воздух. Чем выше ее скорость вращения, тем больше объем принятого воздуха. Увеличению скорости способствует работа турбины.

Она также состоит из корпуса с крыльчаткой (ротором), которая приводится в движение выхлопными газами. В корпусе газы проходят через специальный канал, имеющий форму улитки, что позволяет им увеличить скорость.

Как работает турбонаддув дизельного двигателя

Ротор турбины и крыльчатка компрессора жестко закреплены на одном валу. Таким образом, скорость вращения ротора передается крыльчатке. Круг замыкается:

• Через компрессор воздух из атмосферы, смешиваясь с топливом, подается в цилиндры двигателя;
• Смесь сгорает, приводя в движение поршни, и образовавшиеся в результате газы поступают в выпускной коллектор;
• Здесь они принимаются в корпус турбины, разгоняются в канале и на выходе взаимодействуют с ротором, заставляя его вращаться;
• Ротор через вал передает вращение крыльчатке компрессора, которая всасывает в корпус атмосферный воздух.

Получается взаимосвязанная схема работы, когда количество всасываемого воздуха зависит от скорости вращения крыльчатки и, наоборот, крыльчатка вращается быстрее при большем количестве забираемого воздуха.

Принцип работы турбонаддува имеет два момента, называемые турбоямой и турбоподхватом.

Первый момент характеризуется задержкой в работе турбины после увеличения подачи топлива нажатием на педаль газа, так как для разгона ротора выхлопными газами требуется время.

Вслед за турбоямой наступает момент турбоподхвата, когда разогнавшийся ротор резко увеличивает подачу воздуха в цилиндры, повышая мощность двигателя.

Для чего турбина дизелю

Конечно, как и любой другой автомобильный мотор, двигатель с турбиной может тоже иногда ломаться. Но как показывает практика, делает он это не чаще, чем атмосферный мотор при условии правильной эксплуатации и своевременного обслуживания. Для того чтобы самостоятельно определить неисправность турбины, необходимо в общих чертах знать устройство турбины дизельного двигателя.

Принцип её работы, как и устройство, не слишком сложны. Наддув предназначен для того, чтобы искусственным путём повысить наполняемость камеры сгорания рабочей смесью солярки и воздуха. В результате, при том же объёме камеры сгорания и при том же расходе топлива, мощность двигателя на порядок возрастает. Конструктивно турбонагнетатель выглядит так.

Как устроен турбонаддув

Турбокомпрессор представляет собой воздушный насос, который приводится в движение отработанными выхлопными газами. Он представляет собой две крыльчатки, которые расположены на одной оси и помещённые в корпус. Поток выхлопных газов на высокой скорости проходят через ведущую турбину и заставляют её вращаться, а она в свою очередь, вращает всасывающую турбину с такой же скоростью.

Ось турбокомпрессора может вращаться с частотой до 140 000 оборотов в минуту, а это значит, что лопасти крыльчатки могут развивать огромную скорость, сравнимую со скоростью звука. Компрессор всасывает отфильтрованный воздух, сжимает его и под давлением подаёт во впускной коллектор. Чем больше сжатого воздуха за единицу времени поступит в коллектор, тем больше будет прирост мощности.

Конструкция турбины

Корпус турбины имеет непростую геометрию. Воздух попадает к нагнетателю через спиралевидный канал с постепенно сужающимся диаметром, что в свою очередь также влияет на повышение рабочего давления турбины. В зависимости от предназначения мотора, конструкция корпуса наддува (улитки) может быть различной. У грузовых автомобилей поток выхлопных газов должен быть разделен во избежание разрушительного резонанса, а в случае разделения потока газов, резонанс используется для более эффективной работы турбины.

Ротор турбины и ось изготовлены из разных материалов, поскольку работают в разных условиях. Процесс изготовления наддува выглядит следующим образом — ось и ротор раскручиваются в противоположном направлении до высокой скорости и во время вращения ротор насаживается на ось. Таким образом получают прочную неразъемную спайку. В конструкции оси есть ещё одна хитрость. В месте усадки ротора она полая, что позволяет затруднить передачу тепла от ротора к оси и улучшить охлаждение сопряжённых элементов. После точной финишной обработки ось балансируется и устанавливается в корпус.

Турбина имеет сложную систему смазки и такую же сложную систему динамических уплотнителей, что и диктует высокую цену турбины в сборе. Они называются динамическими, потому что работают, используя принцип разницы давления в разных частях турбины:

1. Ось турбины непостоянного диаметра и эти вызывается разница давления, которая препятствует проникновению масла в турбину.

2. С обеих сторон оси уплотнители установлены в пазах, кроме того, они служат преградой для передачи избыточного тепла на корпус наддува..

3. Внутренняя геометрия корпуса оси также создаёт препятствие проникновению масла в ротор.

4. Из корпуса наддува масло вытесняется в полость оси, откуда иго избыток поступает по маслопроводу в систему смазки двигателя.

Ресурс, регулировка и диагностика турбины

Даже поверхностное изучение системы смазки и конструкции турбины уже говорит о том, что это очень требовательный механизм как к качеству масла, так и к правилам эксплуатации. Эти правила просты и понятны, а ресурс турбонаддува может быть не меньше, чем ресурс дизельного двигателя, при условии соблюдения этих условий:

• использовать только сертифицированное масло и вовремя проводить его замену;
• не нагружать непрогретый двигатель;
• перед остановкой мотора необходимо некоторое время дать ему поработать на холостых оборотах;
• следить за чистотой системы смазки, поскольку засорение маслопровода турбины может существенно сократить её ресурс.

О неисправности наддува могут говорить несколько симптомов, но самый вопиющий из них — невозможность развить полную мощность двигателя и густой чёрный выхлоп. Это говорит о том, что либо засорился воздушный фильтр, либо впускной коллектор потерял герметичность. В случае попадания масла в коллектор через турбину отчётливо виден сизый дым из выхлопной трубы. В этом случае может потребоваться ремонт и чистка наддува.

Таким образом, если соблюдать все правила ухода и эксплуатации наддува, его ресурс может быть вполне сопоставим с ресурсом дизельного мотора. Пусть проблемы с турбиной обойдут ваш мотор стороной и удачных всем дорог!

Турбокомпрессор: устройство,принцип работы,фото,видео

Турбина в двигателе или как бывает называют турбокомпрессов дает больше мощности агрегату. Чтоб понять как устроен и принцип работы системы, рассмотрим это все в деталях.

Немного о турбокомпрессоре

Турбокомпрессор или его ещё называют «газотурбинный нагнетатель» (Centrifugal compressors или очень популярно называть «Turbocharger») — это осевой или центробежный компрессор, что функционирует вместе с турбиной. Это конструктивный основной элемент в автомобилях с газотурбированными двигателями.

Давление во впускной системе можно повысить при помощи установки турбокомпрессора, использующего энергию отработавших газов. При его использовании масса воздуха, имеющегося в камерах сгорания, увеличивается. Механический нагнетатель не так эффективен, как турбированный компрессор газов, потому что мощность двигателя не используется для привода.

Тем не менее, после установки центробежной турбины некоторые потери мощности неизбежны. Отработавшие газы из цилиндров не находят выхода, так как турбина преграждает их путь наружу. На двигатель приходится большая нагрузка по очистке цилиндров, вследствие того, что в выпускном тракте создаётся огромное давление. На эту задачу тратится некоторая часть мощности двигателя авто. Конечно, эта потеря ничтожна в сравнении с приростом мощности двигателя объёмом в 30–40%.

После установки центробежной турбины, можно столкнуться с ещё одной проблемой, которая в обиходе называется турбояма. Выходная мощность двигателя изменяется с отставанием от смены давления отработавших газов. Главными факторами, из-за которых образуется турбояма, являются силы трения, инерционность и нагрузка турбины.

Принцип работы автомобильного турбокомпрессора

Турбокомпрессор является сложным устройством, используемым в целях увеличения мощностных характеристик двигателя благодаря большему количеству воздуха, который подается в цилиндры. Принцип работы турбокомпрессора сводится к следующему:

• при попадании в мотор топливовоздушной смеси происходит ее сгорание, которая затем выходит через выхлопную трубу. В начале выпускного коллектора установлена крыльчатка, крепко соединенная с другой крыльчаткой, расположенной уже во впускном коллекторе;
• поток выходящих из двигателя выхлопных газов раскручивает крыльчатку, находящуюся в выпускном коллекторе, которая в свою очередь приводит в движение крыльчатку, установленную на впуске;
• так, в мотор поступает большее количество воздушной массы, а значит, в него подается и больше топлива. Как известно, чем больше сгорает топливной смеси, тем мощнее становится двигатель. Задача автомобильного турбокомпрессора как раз и состоит в том, чтобы поставлять в силовой агрегат больше воздуха для сжигания большего количества топлива, за счет чего и достигается значительная прибавка мощности.

Что такое турбо-яма?

Стоит добавить, что крыльчатка турбокомпрессора способна развивать до двухсот тысяч оборотов в минуту, благодаря чему данное устройство отличается большой инерционностью или, говоря иначе, имеет «турбо-яму», которая проявляется при резком нажатии на педаль газа. В этот момент крыльчатка медленно приводится в движение, и приходится некоторое время ждать, чтобы автомобиль начал набирать скорость.

Этот эффект имеет продолжительность всего несколько секунд, но, тем не менее, он не доставляет особого удовольствия при разгоне машины. На сегодняшний день производители, так или иначе, смогли устранить эффект «турбо-ямы» путем установки двух перепускных клапанов. Один предназначен для выработанных газов, задача второго состоит в том, чтобы перепускать избыток воздуха в трубопровод турбокомпрессора из впускного коллектора.

Благодаря этой системе обороты крыльчатки при сбросе газа уменьшаются в замедленном темпе, в то время как при резком нажатии на педаль акселератора происходит поступление воздушной массы в двигатель в полном объеме.

Функция турбины, настройка и ее дефекты

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Например, только трехцилиндровый 1,0 литровый турбомотор может выдавать мощность в 90 л.с. Добиться такой же производительности обычный бензиновый трехцилиндровый мотор без дорогостоящих модификаций не сможет ни один автопроизводитель.

Также 1,0 литровый турбированный трехцилиндровый двигатель имеет более низкий расход топлива и небольшой уровень выхлопных газов СО2.

Именно поэтому турбированные моторы стали очень распространенными в малолитражных бензиновых автомобилях за последние несколько лет.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

В большинстве случаев работа современных турбокомпрессоров основана на тех же принципах, которые создал Швейцарский изобретатель Альфред Бучи. То есть большинство турбин в современных автомобилях работают от давления, образующего от выхлопных газах в камере сгорания двигателя.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя. Например, подобная турбо технология используется в дизельном 4,0 литровом моторе Audi V8 TDI, который устанавливается на кроссовер SQ7.

Эксплуатация и техническое обслуживание автомобильных турбин

С каждым годом во всем мире ужесточаются экологические требования к выхлопу современных автомобилей. В результате все больше новых автомобилей оснащаются турбинами. Таким образом автопроизводители пытаются выпускать автомобили, которые будут соответствовать жёстким экологическим нормам. Увы, без использования турбин в современных автомобилях добиться сокращения уровня вредных веществ в выхлопе без миллиардных инвестиций невозможно.

Виды и срок службы турбокомпрессоров

Основным недостатком работы турбины является возникающий на малых оборотах двигателя эффект «турбоямы». Он представляет собой временную задержку отклика системы на изменение оборотов двигателя. Для устранения этого недостатка разработаны различные виды турбокомпрессоров:

• Система twin-scroll, или раздельный турбокомпрессор. Конструкция имеет два канала, которые разделяют камеру турбины и, соответственно, поток отработавших газов. Это обеспечивает более быстрое реагирование, максимальную производительность турбины, а также предотвращает перекрытие выпускных каналов.
• Турбина с изменяемой геометрией (с переменным соплом). Такая конструкция чаще используется на дизеле. Она предусматривает изменение сечения входа в колесо турбины за счет подвижности ее лопастей. Смена угла поворота позволяет регулировать поток отработавших газов, благодаря чему происходит согласование скорости отработавших газов и рабочих оборотов двигателя. На бензиновом двигателе турбина с изменяемой геометрией часто устанавливается на спортивных автомобилях.К минусам турбокомпрессоров можно отнести и небольшой срок службы турбины. Для бензиновых двигателей он в среднем составляет 150 000 километров пробега машины. В свою очередь, ресурс турбины дизельного двигателя несколько больше и в среднем достигает 250 000 километров. При постоянной езде на высоких оборотах, а также при неправильном подборе масла сроки эксплуатации могут сократиться в два или даже в три раза.В зависимости от того, как работает турбина, на бензиновом или дизельном двигателе, можно судить о ее исправности. Сигналом о необходимости проверки узла является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Для профилактики неисправностей необходимо вовремя менять масло, воздушные фильтры и регулярно проходить техобслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИМЕНЕНИЯ ТУРБОНАДДУВА

1. Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.2.

Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.3. Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.4. Происходит экономия топлива на 5-20%.

В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.5. На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.

6. Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

О НЕДОСТАТКАХ

У турбированных двигателей кроме возникновения явлений «турбояма» и «турбоподхват» есть и другие недостатки.
Обслуживание их дороже в сравнении с «классическими». При эксплуатации приходится применять моторное масло специального назначения — его приходится регулярно менять. Двигатель с турбокомпрессором перед пуском должен несколько минут проработать на холостых оборотах. Также сразу не рекомендуется глушить мотор до остывания турбины.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм2 (0,5 бар), который является более плотним и содержит больше молекул, чет теплый воздух.

Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

В старых автомобилях с карбюраторами автоматически увеличивается подачу топлива в соответствии с увеличением подачи воздуха. В современных автомобилях происходит то же самое. Система впрыска топлива ориентируется на данные датчика кислорода в выхлопе для определения необходимого соотношения топлива и воздуха, так что система автоматически увеличивает подачу топлива при установленном турбокомпрессоре.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Схема турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Следует напомнить о том, что некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, а второй — при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Она используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору. Бытует мнение, что один большой турбокомпрессор менее производителен, чем два маленьких.

Принцип работы турбины на дизельном двигателе

Воплощение идеи по использованию выхлопных газов с целью разгона ротора позволила увеличить мощность дизельного мотора примерно на 30%. Мотор, на который установлен турбонаддув, называется турбодизелем.

Устройство турбины дизельного двигателя

Турбокомпрессор выполняет задачу по нагнетанию воздуха под давлением в цилиндры мотора: чем больше будет воздуха, тем больше топлива силовой агрегат сможет сжечь, что, в свою очередь, приведет к увеличению мощности двигателя без увеличения объема имеющихся цилиндров.

Чтобы выполнять возложенные функции с необходимой эффективностью, турбонаддув имеет особую конструкция, состоящую из двух элементов:

функция компрессора заключается в усилении поступления воздуха в топливную систему. Составные части компрессора находятся в алюминиевом корпусе. Внутри него располагается ротор, закрепленный на оси турбины. Вращаясь, ротор вбирает воздух: большая скорость вращения приводит к большему количеству попавшего внутрь воздуха. Для набора скорости существует турбина.

Турбина состоит из корпуса с ротором внутри. Поскольку все элементы устройства взаимодействуют с газами высокой температуры, они изготавливаются из специальных материалов, невосприимчивых к такому воздействию.

Как работает турбина на дизельном двигателе

Ротор и ось, на которой он закреплен, вращаются в разных направлениях. Частота вращения довольно велика, поэтому элементы плотно прижимаются друг к другу.

Принцип работы турбины на дизельном двигателе следующий:

• компрессор обеспечивает поступление воздуха из окружающей среды, который смешивается с дизельным топливом и затем направляется в цилиндры;
• топливно-воздушная смесь загорается, начинают двигаться поршни. По ходу этого процесса образуются газы, поступающие в выпускной коллектор;
• скорость движения газов, оказавшихся в корпусе, значительно возрастает. Вступая во взаимодействие с ротором, они приводят его во вращающееся положение;
• вращение передается компрессорному ротору (за это отвечает вал), который снова втягивает новую порцию воздуха.

Таким образом, принцип работы основывается на взаимосвязи: чем сильнее вращается ротор, тем больше поступает воздуха, но при этом ротор увеличивает скорость вращения, если количество воздуха возрастает.

Как работает турбонаддув

Чтобы разобраться в работе турбонаддува, для начала следует уяснить понятия турбоподхвата и турбоямы.

Турбоподхват – ситуация, когда набравший скорость ротор увеличивает поступление воздуха в цилиндры, следствием чего становится повышение мощности двигателя.

Турбояма – момент небольшой задержки, наблюдаемый в работе турбины при увеличении количества поступившего горючего, что достигается нажатием на педаль газа. Задержка вызвана временем, которое нужно ротору для его разгона газами.

Турбонаддув увеличивает давление отработанных газов за счет более интенсивной работы двигателя. В то же самое время повышается и давление наддува: этот процесс требует контроля и регулировки, поскольку при достижении высоких значений велика вероятность поломки. Функции регулировки давления возложены на клапан, контролем предельно возможных значений занимаются мембрана и пружина с определенными значениями жесткости (когда достигается максимально допустимая величина, мембрана открывает клапан).

Работа турбины дизельного двигателя также требует контроля давления:

1. компрессор через клапан, дабы снизить давление, сбрасывает лишний забранный воздух;
2. когда давление поступившего воздуха достигает максимально допустимой величины, клапан выпускает газы, и ротор вращается с требуемой скоростью, а компрессор всегда забирает только нужное количество воздуха.

Минусы использования турбокомпрессора

Казалось бы, установка турбодизеля влечет за собой сплошные преимущества, но это не так. У устройства есть определенные недостатки:

1. возрастает расход топлива, что особенно ощущается при неправильной регулировке системы;
2. температура в процессе сжатия повышается, что может привести к детонации. Чтобы избежать такой неприятности, необходим монтаж регуляторов, охладителей и ряда других элементов.

Турбированный мотор: правила эксплуатации

Чтобы дизельная турбина работала с максимальным КПД и как можно дольше не выходила из строя, нужно придерживаться определенных правил в процессе эксплуатации автомобиля:

• придерживаться графика замены масла, что позволит не допустить засорения маслопровода абразивами;
• использовать качественное моторное масло, соответствующее по характеристикам в паспорте двигателя;
• не трогаться сразу после включения мотора – движок должен быть прогрет;
• сразу после прекращения движения не выключать двигатель, дав ему хотя бы 10 секунд поработать на холостых оборотах.

Как работает турбина: видео
