Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

Диагностику работы двигателя можно сделать самостоятельно. Для этого достаточно знать, что значит определенный цвет нагара на свечах зажигания. О том, как определять неполадки мотора по состоянию свечей зажигания, расскажут автоинструкторы.

Диагностика работы двигателя — это процедура, которая помогает выявить многие неисправности. Делать ее время от времени — очень полезно. Конечно, можно отдать свой автомобиль на диагностику в автосервис и заплатить его работникам деньги. Однако, есть простой способ, который поможет вам самостоятельно узнать, в каком состоянии находится двигатель вашего авто. Оказывается, выявить неполадки можно просто взглянув на нагар свечей зажигания.

Когда проводить диагностику?

Лучше, если обкатка новых свечей будет проходить в течение 100-150 километров, а еще лучше — немного больше.

После этого расстояния можно уже сделать определенные выводы. Кроме того, проверять работу двигателя по свечам следует только на прогретом автомобиле.

Какие проблемы можно выявить?

Строение двигателя таково, что именно свечи зажигания наиболее близки к условиям процесса работы в цилиндре. Поэтому по состоянию свечи можно проверять качество горючего, состав смеси и температурный режим процесса сгорания топлива.

Нагар кофейного и сероватого цвета

Нагар такого цвета на керамической юбке главного нагревателя свечи (центрального электрода), если при этом он равномерен, говорит о том, что в работе двигателя нет никаких нарушений.

Белесый нагар

Керамическая юбка покрыта белым нагаром, и при этом около центрального электрода наблюдаются также металлические вкрапления. Здесь налицо проблемы с охлаждением, вследствие которых свечи перегреваются. От этого поршни в дальнейшем вполне могут прогореть, а клапан — треснуть. Также есть вероятность того, что от изоляторов свечей могут откалываться кусочки, которые попадут между поршнем и цилиндром.

Причем трещины могут быть сначала совсем неприметными, но потом они углубляются, вследствие чего образуются сколы.

Возможная причина перегрева свечи может заключаться в том, что вы неправильно подобрали свечу (выбрали слишком «горячую»). Возможно, у вас слишком сильное опережение зажигания или же вы используете топливо с несоответствующе низким октановым числом. Обратите внимание на «поведение» двигателя во время выключения зажигания. Если мотор глохнет не сразу, то у вас однозначно перегревается свеча. Еще одной причиной перегрева является обедненная воздушно-топливная смесь.

Кирпично-красный нагар

Такой цвет нагара на юбке центрального электрода появляется вследствие работы мотора на освинцованном бензине или на топливе с марганцевыми добавками. Это значит, что топливо имеет высокое содержание металлических присадок.

Если долго ездить на таком бензине, свеча перестанет работать, потому как отложения металла образуют пленку, через которую току будет намного проще пройти, чем между электродами. Поэтому вероятность возникновения искры снизится.

Маслянистый темный нагар

Особенно ярко такой нагар проявляется в резьбовой части. Возникновение такого симптома, возможно, вызвано недостаточной температурой свечи зажигания. Такой же нагар появляется из-за попадания моторного масла в цилиндр или чрезмерного износа направляющих втулок клапана, поршневых колец или же маслосъемных колпачков.

В первые моменты работы двигателя при подобных неисправностях выхлоп автомобиля будет синевато-сизого цвета.

Бархатисто-черный нагар

Черный матовый нагар, похожий на копоть, говорит о том факте, что воздушно-топливная смесь является переобогащенной. Появление такого сухого налета может быть вызвано неверной регулировкой карбюратора, засорением воздушного фильтра или неправильной работой привода воздушной заслонки.

Эти неисправности, чаще всего, сопровождаются повышением потребления топлива. Когда вы установите и устраните неполадки, нагар сам по себе исчезнет при высоких оборотах эксплуатации двигателя.

Эрозия электродов

Эту неисправность вы можете обнаружить, попытавшись завести двигатель. Мотор будет заводиться с заметным трудом, «троить», работать нестабильно даже при хорошем прогреве, не достигать желаемой мощности или даже пропускать зажигание.

Причина таких неполадок, чаще всего в том, что автомобилист не соблюдает периодичность замены свечей или слишком сильно подгибает заземляющий электрод.

Также дело может быть, опять-таки, в свинцовых присадках, содержащихся в топливе. В результате этого электроды гораздо быстрее приходят в негодность.

Забрызгивание свечи бензином

Чаще всего это бывает вызвано тем, что инжектор или карбюратор неисправны. Также возможно, что у вашего автомобиля плохо работает система зажигания. В холодное время года подобные признаки могут проявляться из-за того, что при попадании в камеру сгорания бензин элементарно не успевает испариться и поэтому образует налет на стенках цилиндра и свечах зажигания.

Устранить этот налет можно, достав свечи и промыв их спиртом. После этого их нужно хорошенько просушить или даже продуть воздухом.

Поломка керамического изолятора

Это происходит, как правило, из-за производственного брака самой свечи или из-за резкого перепада температур при охлаждении горячей свечи в холодной воде. Также виновата бывает и механическая поломка. Например, в результате падения.

Вывернутая из цилиндра свеча

При этом центральный электрод и керамическая юбка покрыты толстым масляным налетом, следами несгоревшего топлива и частицами от разрушений вышедшего из строя цилиндра.

Такая поломка происходит из-за разрушения перегородок, которые находятся между поршневыми кольцами, или даже одного из клапанов.

При этом двигатель будет «троить», расход горючего увеличивается чуть ли не в два раза. Также будет ощущаться значительная потеря мощности. Такую поломку нужно срочно устранять.

материал о диагностике двигателя по свечам:

Будьте внимательны к своему автомобилю, проводите своевременную диагностику и профилактику. Будьте аккуратны!

В статье использовано изображение с сайта pogruzchiki.org

Инжектор и свечи зажигания: диагностика двигателя по цвету нагара свечки | Автоблог Вилли Штуцера


Некогда состояние свечи зажигания служило чуть ли не единственным индикатором состояния мотора. Взять хотя бы тот же угол опережения зажигания, который на карбюраторной классике выставлялся вручную, а оплавленный центральный электрод указывал на то, что таки выставлен он неправильно. Инжекторные машины избавлены от многих недостатков, присущих карбюраторным аналогам. Вместе с тем, роль свечи зажигания в диагностике состояния двигателя не исчерпала себя: есть ряд вещей, которые электронным ассистентам вычислить невмоготу.

Отклонения от нормы: виды нездорового нагара на свечах зажигания «инжектора»



Плакаты и картинки с изображением чуть более десятка различных состояний свечек были актуальны в карбюраторную эпоху. Сейчас отсутствуют понятия рода поставить свечу погорячее, необходимость регулировать искровой зазор ушла в историю с появлением аналогов с тугоплавким электродом, а до детонации дело доходит редко. Если редактировать подобную памятку по отношению к современным двигателям, то останется всего три отклонения от нормы:

1. Следы масла на резьбе.
2. Белый зольный налет.
3. Красный (кирпичный) нагар.

Эта индикация справедлива для мотора, подающего признаки здорового состояния. Устрашающие фотографии полностью черных свечей с характерной шубой, да еще и залитых бензином, рассматривать ни к чему – это лишь крайнее свидетельство того, что отсрочивать «капиталку» дальше некуда. Впрочем, на таких машинах и без того достаточно признаков скорого выхода из строя. Например, горит лампа давления масла на холостых и рабочих оборотах, нестабильный холостой ход и различные стуки.

Масло на резьбе свечи

Масляный след на витках резьбы говорит о том, что вверху камеры сгорания постоянно присутствует масло. Аккумулироваться в этой области оно может по разным причинам:

• Негерметичность маслосъемных колпачков и износ клапанных втулок.
• Проблемы с вентиляцией картера.
• Неполадки с маслообеспечением турбины.

Разумеется, все это имеет смысл лишь в том случае, когда внутри свечного колодца отсутствуют следы масла. Если же в колодец сочится смазка, то дело в прокладках или герметике между деталями головки блока цилиндров.

Белесый нагар

Зольный налет указывает на проблемы с поршневыми кольцами: масло попадает в камеру сгорания небольшими порциями и присадки, содержащиеся в нем, выгорают прямо на свече. На самом деле цвет нагара не всегда белый или серый. Он зависит от оттенка пакета масляных присадок и дополнительно окрашивается добавками, содержащимися в топливе.

Определенный интерес представляет научное обоснование появления зольного нагара. В выпускном такте масляно-воздушная смесь проходит через самую раскаленную деталь камеры сгорания – свечу. Выгорает все, за исключением тяжелых минеральных соединений, которые и оседают в виде крупинок.

При обнаружении зольного нагара первым делом необходимо рассмотреть возможность раскоксовки колец. В ином случае жор масла будет только прогрессировать.

Красно-коричневый налет

Причина образования нагара кирпичного оттенка состоит в железосодержащих присадках, которые недобросовестные сети АЗС добавляют в бензин с целью повышения октанового числа. Дублирующее название подобных добавок – антидетонационные. Справедливости ради стоит отметить, что подобный жест встречается довольно редко и в основном после обслуживания на заправке внутриобластного значения с явно заниженной ценой на топливо.

Судить по этому признаку о качестве свечи или состоянии мотора бессмысленно. Совет один – поменяйте заправку и точка.

Двигатель – в порядке: каким должен быть «здоровый» нагар

Выкручивая свечку из мотора, мы сравниваем ее внешний вид с тем, который она имела в состоянии «из коробки». Абсолютного соответствия нет и не будет: поработавшая свеча зажигания в любом случае отличается от полностью нового аналога. Впрочем, есть и сходства.

Так, после нескольких сот километров работы в исправном двигателе оттенок изолятора должен оставаться таким, каким он был на абсолютно новой свечке. Это белый цвет, который, не должен меняться на протяжении всего срока службы изделия.

Естественно, демонтированная свечка должна быть абсолютно сухой, без видимых остатков масла и, тем более, бензина. Что же касается состояния бокового электрода и юбки, то тут допускаются некоторые изменения.

Черная копоть на свечах зажигания «инжектора»: неисправность или норма

Сухой черный нагар на боковом электроде и юбке свечки свидетельствует о переобогащенной бензином топливно-воздушной смеси. На инжекторе в 99% случаев это следствие городского стиля движения с простоями в пробках и частыми прогревами мотора. При белом изоляторе и сухой резьбе неисправностью не является.
Основная масса жалоб на черную копоть связана с низкой культурой диагностических мероприятий. Перед очередным осмотром свечей необходимо проехать по автостраде 100-200 км с равномерной скоростью. Тогда темного нагара не будет.

Диагностика по свечам зажигания

Периодически стоит проверять, насколько хорошо работает двигатель, тем более что делать это совсем несложно. Советуем вам ознакомиться с тем, как осуществляется диагностика по свечам зажигания.

По свечам зажигания можно провести диагностику двигателя

Оптимальные условия для диагностирования

Чтобы результаты проверки функционирования силового агрегата были достоверными, стоит придерживаться некоторых правил и создать правильные условия для будущей проверки.

Диагностика двигателя по свечам зажигания осуществляется на основании цвета нагара, который со временем образовывается на свечах. Для этого не требуется привлекать специалистов и обладать особыми умениями. Просто придерживайтесь наших советов и следуйте рекомендациям.

1. На новых свечах требуется преодолеть некоторое расстояние, которое может колебаться от 100 км и доходить до 150 км.
2. Заранее прогреваем автомобиль.

Чем раньше будет замечено ухудшившееся состояния двигателя по свечам зажигания, тем больше ваши шансы исправить неполадки быстро и без существенных затрат.

О чём говорит внешний вид свеч зажигания

В тот момент, когда топливная смесь воспламеняется от искры, на свече появляется нагар. Он может обгорать, но не вся его часть, некоторое количество нагара всё же остаётся, предоставляя автомобилисту возможность судить о работе и состоянии двигателя. Во внимание берётся всё: вид, цвет и количество нагара, состояние электродов.

Когда не о чем беспокоиться

Нормальная рабочая свеча может иметь нагар в небольшом количестве. Он может быть похож своим цветом на кофе или быть более светлого оттенка. Никакого намёка относительно наличия масла быть не должно. Электрод должен расходоваться равномерно, на нём и вокруг него повреждений быть не может. Если под капотом вашего авто находятся именно такие свечи, можно только порадоваться за себя. Двигатель находится в прекрасном состоянии, автомобиль потребляет заявленное количество топлива, масло расходуется в нормальном режиме, машина заводится по первому требованию.

Чёрный нагар

На свечах могут образовываться сухие или немного влажные отложения чёрного цвета. В этом случае можно рассматривать несколько вариантов:

• топливная смесь чрезмерно обогащённая;
• тепловой диапазон свечки недостаточно тёплый;
• снизился вакуум или компрессия;
• зажигание происходит с опозданием;
• искровой зазор больше, чем нужно.

Присутствие влаги в налёте чаще всего вызывается по причине повреждения прокладки на головке с цилиндрического блока. Также можно проверить маслосъёмное кольцо на предмет износа, а газораспределительный механизм — на наличие проблем в работе.

При такой ситуации водитель может ощутить сложности при запуске автомобиля. Чтобы исправить проблемы, о которых свидетельствует зольный нагар, можно выполнить следующие действия:

• настроить работу карбюратора, а заодно и воздушной заслонки;
• прочистить или заменить воздушный фильтр;
• клапаны могут заедать в том случае, если нагар образовался только на одной или двух свечах.

Маслянистый нагар

Состояние двигателя по свечам, поверхность которых покрыта маслянистыми отложениями, определить несложно. Здесь вариантов немного: в камеру сгорания попадает много масла. Причиной такой ситуации может стать высокое содержание масла в картере, изношенное состояние поршневых колец, направляющих втулок на клапанах или гильз на блоке цилиндров. Все эти варианты не подходят для нового двигателя или агрегата, который проходит обкатку. В последних двух случаях замасленные свечи подвергаются соответствующему обслуживанию и становятся пригодными к использованию.

Если же проблемы с двигателем всё-таки присутствуют, то пора бить тревогу и отправлять его на капремонт. Смесь из топлива и масла обязательно должна быть отрегулирована, а свечи заменены на новые.

Свинцовый нагар

Когда свеча перегревается, отложения на её поверхности начинают расплавляться и принимают глянцевый вид с коричневым и даже желтоватым оттенком. Такое явление происходит из-за резкого повышения температурного режима внутри камеры сгорания. Причиной служит неправильный стиль вождения, который связан с резкими ускорениями. Ещё одной причиной служит наличие в топливе присадок с содержанием свинца.

Как следствие, в зажигании будут наблюдаться пропуски. Если причины появления свинцового нагара устранить невозможно, то рекомендуется выбирать свечи с увеличенным холодным диапазоном и сократить время их обслуживания.

Зольный налёт

На теле изолятора и электрода, который служит для заземления, могут образовываться в большом количестве порошкообразные отложения. Их цвет может меняться от белого до жёлтого. Можно предположить, что используемое масло не подходит двигателю или в топливе присутствуют недопустимые присадки.

Такие отложения легко удаляются, даже если они присутствуют в большом количестве. После очистки свечи могут использоваться повторно.

Износ свечи от времени

Свеча зажигания в среднем может работать до 30 тыс. км. Иногда этот показатель может увеличиваться в два раза, а может столь же стремительно сокращаться. Нужно периодически смотреть на свечи, проверять их состояние и рабочий потенциал, чтобы не допустить эксплуатации автомобиля при слишком изношенных свечах. Чем это может грозить:

• чрезмерный расход топлива;
• осложнение зажигания;
• излишняя нагрузка на двигатель.

Лучше своевременно заменить свечи, чем подвергать свой автомобиль лишним нагрузкам.

О чём говорит внешний вид изолятора

Не только по нагару на свечах можно проводить диагностику состояния двигателя. На электродах могут появляться признаки эрозии при отсутствии отложений. По состоянию изолятора также можно судить о состоянии и особенностях работы двигателя.

Серый, вспученный изолятор

Это может свидетельствовать о следующих проблемах:

• высокий тепловой диапазон на свечах;
• зажигание с опережением;
• неудовлетворительное охлаждение двигателя;
• недостаточная обогащённость смеси топлива с воздухом;
• заедание клапанов;
• протечка на впускном коллекторе.

Для устранения проблемы необходимо проверить тепловой диапазон на свечах, установить момент зажигания, отрегулировать карбюратор, восстановить герметичность на впускном коллекторе и проверить работу клапанов. Свечи подлежат замене.

Сколотый или раскрошенный изолятор

У таких серьёзных нарушений может быть несколько причин:

• тепловое расширение и удар;
• резкий перепад температуры;
• воздействие внешней механической силы;
• длительная эксплуатация двигателя, в результате которой могут скапливаться отложения между изолятором и электродом.

В подобном случае необходимо не только заменить свечи, но и задуматься о профилактическом ремонте двигателя.

О чём говорит внешний вид электрода

Раз уж вы занялись изучением свечей зажигания, то обратите внимание на состояние электрода. Отсюда также можно почерпнуть важную для себя информацию.

На электродах может образовываться эрозия, что служит результатом окислительных процессов и химических реакций при участии свинца. В результате — увеличивается искровой зазор, автомобиль запускается сложнее, а в зажигании наблюдаются пропуски.

Эрозия может иметь свинцовый характер, при этом конец центрального электрода расщепляется и выглядит растрёпанным. По таким признакам можно судить о низком качестве топлива, в составе которого имеется свинец.

Наличие вогнутой эрозии на заземляющем электроде свидетельствует о неправильном подключении катушки зажигания (нарушение полярности). Это приводит к неравномерной работе силового агрегата на холостых оборотах. Исправить такую ситуацию несложно: меняем полярность и устанавливаем новые свечи.

Если электрод имеет слишком изношенный вид, что нехарактерно для свечи, можно говорить про наличие агрессивных примесей в технических жидкостях.

Электроды могут даже расплавляться, если при работе двигателя в камере сгорания присутствует большая температура. В этом случае можно рассматривать несколько причин, которые могли привести к таким последствиям:

• топливная смесь самовоспламеняется при раннем зажигании;
• в камере сгорания скопились отложения;
• был повреждён распределитель зажигания;
• истощение смазки;
• неправильно подобранные свечи;
• плохо охлаждается двигатель.

Хорошо ознакомившись с тем, как по свечам определить состояние двигателя, вы сможете на ранних стадиях выявлять наличие проблем и своевременно устранять их. В результате автомобиль будет безотказно запускаться, расход топлива не поднимется ниже заявленной отметки, а рабочий потенциал двигателя приумножится.

Цвет налета на свечах зажигания в качестве индикатора

Нужно сразу сказать, что свеча, которая нормально работает, постепенно меняет свой цвет. И этот цвет, который появляется на изоляторе и имеет кофейный оттенок, говорит о том, что двигатель и свеча работают нормально. Оттенок может колебаться от светло-коричневого до темно-коричневого. Возможно появление серого цвета.

О проблемах с двигателем могут сказать следующие изменения цвета свечей зажигания:

Такой нагар на электродах означает, что свеча работает в условиях, когда двигатель потребляет богатую топливную смесь. А появление обогащенной топливной смеси может говорить о проблемах с карбюратором, а также о проблемах с системой подачи топлива в инжекторных двигателях. Кроме этого двигателю не хватает воздуха, а это может происходить по причине засорения воздушного фильтра, неправильной работы воздушной заслонки, проблемы с датчиком кислорода.
В такой ситуации получается, что воздуха (кислорода) для полного сгорания топливной смеси недостаточно, и на электродах свечей зажигания образуется налет, который и будет частью несгоревших фракций топлива.

Нагар на электродах свечей имеет черный цвет с маслянистым оттенком

Такая ситуация может возникнуть в случае, если в цилиндр двигателя и соответственно на свечи попадает масло. Масло попадает в цилиндр через прослабленные маслосъемные кольца. Кроме этого масло может проникать через втулки направляющих клапанов, которые износились. Могут быть проблемы с маслосъемными колпачками.

Нагар появляется не только на электродах свечи, но и на резьбе свечи

Обычно такое явление сопровождается повышением расхода масла и падением компрессии в цилиндрах. Кроме этого причиной возникновения такого нагара может быть неправильно подобранная свеча, которая не дает нужной температуры.

Нагар на свечах белого или светло-серого цвета

Такой нагар может говорить о том, что свеча постоянно перегревается. На перегрев свечи может влиять много факторов. Прежде всего, это обедненная рабочая смесь. Следующий фактор, который может вызывать белый налет на свече – неправильно отрегулированное зажигание. Имеется в виду, что опережение зажигания слишком большое.

Нужно понимать, что в случае перегрева свечи греется не только сама свеча, но и перегреваются элементы газораспределительной системы. В частности перегреваются выпускные клапана. И если ничего не предпринимать, то клапана могут просто прогореть.

Может сложиться так, что стоит «неправильная» свеча («горячая»). В этом случае перегрев может приводить к несанкционированному поджиганию топливной смеси из-за раскаленной свечи. Это так называемое калильное зажигание, когда поджигание смеси происходит  не тогда, когда проскакивает искра, а в любой момент. Так как свеча накалена до предела и сама служит источником поджигания смеси, даже при выключенном зажигании.

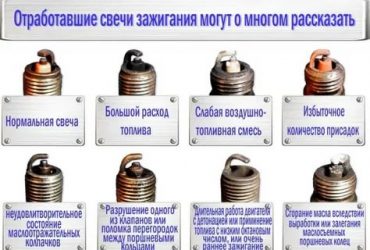

Диагностика двигателя по свечам зажигания фото

Красный налет на электродах свечи зажигания

Появление такого налета связано с наличием различных присадок в бензине. Если сразу заметить появление налета, то можно избежать негативных последствий, которые связаны с выходом свечи из строя. Все дело в том, что этот красноватый налет (цвет красного кирпича) является проводником электричества.

Пока красный налет появляется только на поверхности электродов, это еще полбеды. Но как только налет начинает распространяться на поверхность изолятора, изолятор перестает выполнять свою основную функцию – изолировать электрическую связь между электродами. И потом получается, что ток идет не по электродам, вызывая появление искры, а начинает идти по поверхности изолятора. В результате искра исчезает полностью, поскольку ток идет по пути наименьшего сопротивления.

Эрозия электродов

Эрозия электродов связана с химическими процессами, которые происходят при сгорании некачественного топлива или топлива с повышенным содержанием свинца. Кроме этого эрозия электродов может быть вызвана неправильным зазором между электродами.  Хотя эрозия и вызывается естественными причинами, связанными с работой свечи. Просто процесс эрозии растянут по времени. И свеча требует своевременной замены.

Появление слоя золы на электродах

При появлении толстого слоя золы на электродах искра может исчезнуть полностью. Дело в том, что зола является изолятором и может наступить момент, когда напряжения не будет хватать, чтобы пробить искрой изоляционный слой. Зола появляется в результате сгорания излишков масла внутри цилиндра. Масло появляется, если возникли проблемы с кольцами на поршне. Например, произошло залегание колец.

На свече есть масло и топливо

Чаще всего это связано с разрушением клапанов или разрушением перегородок между кольцами. Нередко вместе с топливом видно частицы металлической пыли, которая прилипла к свече. Но может быть и другая причина, когда свеча залита топливом. Это происходит из-за того, что топливо, попадая в камеру сгорания, не успевает загореться, так как само топливо и заливает искру.

Тут могут быть две причины – некорректно работает топливная система, которая заливает лишнее топливо в камеру сгорания, или неправильно работает система зажигания.

Как видите, диагностика по свечам зажигания может сказать очень многое. Надеемся, эта информация вам поможет.

Свечи зажигания: какие лучше выбрать — платиновые или иридиевые, зачем проверять и как часто менять, диагностика авто по состоянию свечей

Каждый водитель знает, что состояние свечей зажигания влияет на работу двигатель автомобиля. О свечах необходимо знать все (цвет налета, зазоры, когда нужно их менять и многой другой информации).

Принцип работы свечей зажигания

Во время работы свечей на них воздействует несколько типов нагрузок:

• Электрические.
• Тепловые.
• Механические.
• Химические.

Тепловые нагрузки. Свечи устанавливаются таким образом, чтоб ее рабочая часть находилась в камере сгорания, а контактная – в подкапотном пространстве. Температура газов в камере сгорания может достигать 900°С, а в подкапотной части – до 150°С.

Тепловому напряжению и деформации способствует разная температура свечей из-за неравномерного нагрева в различных сечениях, которая отличается на сотни градусов.

Механические нагрузки. К тепловым нагрузкам на свечи еще добавляется вибрационная нагрузка из-за разного давления в цилиндре двигателя, которое на впуске ниже 50кгс/см², а при сгорании намного выше.

Химические нагрузки. Во время сгорания образовывается очень много химически активных веществ, которые вызывают окисление всех материалов, потому что рабочая температура электродов достигает 900°С.

Электрические нагрузки. Во время искрообразования изолятор свечи находится под воздействием импульса высокого напряжения, которое иногда достигает 20-25 кВ. в некоторых системах зажигания напряжение может создаваться намного больше, но пробивное напряжение искрового зазора его ограничивает.

Принцип работы свечей зажигания

Определение состояние двигателя по нагару на свечах зажигания

Диагностика двигателя по свечам зажигания должна выполнятся на разогретом двигателе. Но для того, чтоб сделать это правильно необходимо пройти несколько этапов:

1. Установить новые свечи зажигания.
2. Проехать на них 150-200 км.
3. Выкручивать свечи и обратать внимание на цвет нагара, который расскажет, что работает неправильно.

На каждую поломку двигателя на свечах зажигания образовывается налет определенного цвета, по которому есть возможность определить недостаток в работе двигателя.

Маслянистый черный нагар

Маслянистый черный нагар образовывается в резьбовом соединении, при избыточном попадании масла в камеру сгорания, также он проявляется, при выходе дыма синего цвета из трубы в начале работы двигателя. Это происходит по нескольким причинам:

• Маслосъемные колпачки на поршне уже изношены.
• Износились поршневые кольца на клапане.
• Износились направляющие втулки клапана.

Благодаря этому нагару видно, что детали цилиндро-поршневой группы уже изношены, и для качественной работы двигателя их необходимо заменить.

Сухой черный нагар в виде сажи

Этот нагар называется «бархатистым». У него нет масляных подтеков. Он появляется из-за того, что в камеру сгорания попадает топливо-воздушная смесь, которая чрезмерно обогащена бензином. Этот нагар появляется при следующих неисправностях:

• Свечи зажигания работают не правильно. Это говорит о том, что не хватает энергии для получения искры необходимой мощности.
• При появлении такого нагара необходимо проверить компрессию в цилиндрах, потому что она очень низкая.
• При неправильной работе карбюратора на свечах всегда будет такой нагар, тогда рекомендовано произвести настройку либо замену карбюратора.
• В инжекторном двигателе это обозначает, что проблемы с регулятором давления топлива, он очень сильно обогащает воздушную смесь. Это также приводит к увеличению расход топлива.
• Также рекомендовано проверить воздушный фильтр двигателя, если он засорен, его пропускная способность существенно снижается, кислорода в камере сгорания не хватает, что не дает топливу сгорать полностью и этот нагар оседает на электроде свечи зажигания.

Такой нагар оседает на электроде свечи зажигания и не доходит до резьбового соединения.

Красный нагар на свечах зажигания

Таким цвета свечи зажигания становятся после использования различных присадок для топлива или масла. Сгорают химические добавки, которые залиты в большом количестве. При их постоянном использовании необходимо уменьшить их концентрацию и постоянно очищать электрод от нагара, потому что со временем слой нагара будет расти, а прохождение искры ухудшаться — работа двигателя будет нестабильной.

Как только начинает появляться красный нагар на свечах зажигания, его необходимо удалять, и рекомендовано произвести замену горючего, куда добавлялась присадка.

Белый нагар на свечах зажигания

Белый нагар появляется в разных проявлениях. Иногда у него глянцевая поверхность, потому что в ней присутствуют крупинки металла или оседают на электроде крупными белыми отложениями.

Глянцевый белый нагар

Этот цвет нагара очень опасный для двигателя. Это означает, что свечи зажигания не охлаждаются и при этом нагреваются поршни, из-за чего образовываются трещины в клапане. Причина проста – перегрев двигателя. Могут быть другие причины появления этого нагара:

• Бедная топливная смесь, которая поступает в камеру сгорания.
• Впускным коллектором подсасывается лишний воздух.
• Плохо настроенное зажигание — очень рано дает искру или идут пропуски.
• Неправильный выбор свечей зажигания.

При появлении белого нагара с крупинками металла, машину эксплуатировать не рекомендуется. Ее необходимо отвезти в сервисный центр или решить проблему самостоятельно.

Слабовыраженный белый нагар

При появлении белого нагара, который равномерно оседает на свечи зажигания, необходимо произвести замену топлива.

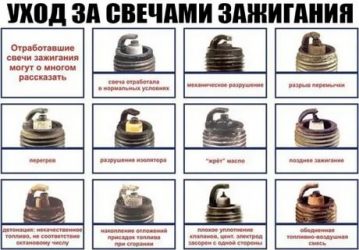

Состояние свечей зажигания по внешнему виду

Каждые 30-90 тыс. км пробега должна производиться замена свечей зажигания в зависимости от интенсивности и условий эксплуатация двигателя и типа установленных свечей.

Замена свечей зажигания раньше срока

Если при работе двигателя начали появляться сбои, тогда необходимо произвести замену свечей зажигания. По регламенту они должны служить до 30-90 тыс. км пробега, но практика показала, что после 15 тыс. км свечи могут потребовать замены.

https://www.youtube.com/watch?v=t0L_pjpMX8k

На сокращение работы свечей, влияет качество топлива, ямы на дорогах, от продолжительности работы двигателя на холостом ходу и многие другие фактороы.

Неисправности свечей зажигания и их признаки

Работа двигателя должна бы равномерной, как на холостых оборотах, так и под нагрузкой, а звук при работе должен быть «как часы». Если двигатель запускается с трудом, начинает увеличиваться расход топлива, теряются обороты при нагрузке, появляется шум или вибрация – это все симптомы неисправности свечей зажигания. Чтоб не произошла полная остановка двигателя необходимо постоянно контролировать состояние свечей зажигания.

Как проверяются свечи зажигания

Как только свечи загрязняются или выходят из строя, двигатель начинает троить, работать с перебоями и давать усиленную вибрацию. Свечи загрязняются или выходят из строя по одной, потому заменой необходимо найти загрязненную свечу. Для этого существует несколько способов:

1. Самостоятельно проверить свечи зажигания.
2. Использовать стенд для проверки свечей зажигания.

Разновидности свечей зажигания, их выбор и производители

Существует множество компаний, которые выпускают автомобильные свечи зажигания. Самые популярные и качественные свечи – это Denso, Bosh, NGK и Champion (самая молодая компания).

Типы свечей зажигания:

• Биметаллические свечи с центральным электродом.
• Боковые свечи с биметаллическим электродом.
• Платиновые свечи зажигания рекомендованы для использования при тяжелой эксплуатации автомобиля.
• Иридиевые свечи зажигания снижают напряжение зажигания, дают быстрое воспламенение и обеспечивают защиту системы.

Последние два вида свечей самые надежные и по качеству превзошли все остальные свечи.

При выборе новых свечей зажигания нужно учитывать совместимость с конкретным двигателем. Свечи зажигания отличаются по размеру, резьбе, калильному числу и количеству электродов.

Сбой процесса сгорания

Иногда нормальный процесс сгорания нарушается, что влияет на надежность и срок эксплуатации свечи, а именно:

1. Пропуски воспламенения, которые возникают из-за обедненной горючей смеси или недостаточной энергии искры. Из-за этого на электродах и изоляторе увеличивается слой нагара.
2. Калильное зажигание. Перегретые участки поршня или свечи дают преждевременные или запаздывающие появление искры. Т.е. топливная смесь загорается от температуры, а нет от искры. Во время преждевременного калильного зажигания угол опережения увеличивается самопроизвольно, что дает высокую температуру и быстрый перегрев двигателя.Калильное зажигание повреждает выпускной клапан, поршень, поршневые кольца и прокладки головки блока цилиндра.
3. Детонация появляется из-за недостаточной детонационной стойкости топлива. Детонация образовывает сколы и трещины на электродах, поршнях и цилиндрах, после чего электорды плавятся и полностью выгорают.При детонации появляются металлический стук, теряется мощность, появляется вибрация и увеличивается расход топлива, а также появляется черный дым из выхлопной трубы.
4. Дизелинг. Бывает, что при выключенном зажигании на малых оборотах двигатель еще несколько секунд работает. Это происходит из-за того, что горючая смесь при сжатии самовоспламеняется.
5. Нагар на свече появляется, когда температура поверхности достигает 200°С и более. Когда свечи от нагара очищают, их работоспособность восстанавливается.

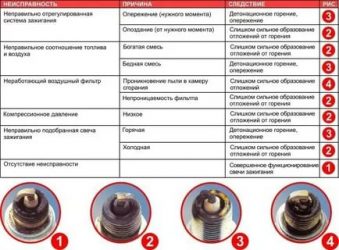

Диагностика работы двигателя по состоянию свечей зажигания

Свечи зажигания, эти простые на вид соединения металла и керамики, являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать, как о работе двигателя в целом, так и об отдельных его узлах.

Как проводить диагностику свечей зажигания по внешнему виду?

Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе.

Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием, скажем, плохого состояния высоковольтных проводов.

Поэтому еще раз хочу подчеркнуть, если вас что-то не устраивает в работе двигателя, и вы решили сделать диагностику его работы с помощью свечей нужно проехать на изначально чистых свечах минимум километров 150-200, а лучше еще больше, и только после этого делать какие-то выводы.

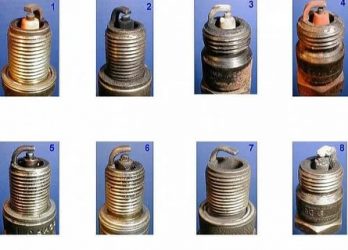

На фото №1 изображена свеча, вывернутая из двигателя, работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему — это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

На третьем фото, наоборот, пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов.

Юбка центрального электрода свечи, изображенной на фото №4 имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича. Это покраснение вызвано работой двигателя на топливе, содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать. Плюс, вероятность выхода из строя лямда зонда и катализатора возрастает в несколько раз.

Фото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча.

Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка).

Если говорить об этой конкретной свече, то ее хозяина Бог миловал.

Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный.

Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега.

Рекомендации по обслуживанию свечей зажигания

Но и вы, в свою очередь, не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию свечи с фото № 7.

Так же, я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров. Средние цилиндры работают с более высокими температурами, чем крайние.

Хотелось бы, так же напомнить, если у вас двигатель работает на газу, то ресурс свечей зажигания будет раза в два ниже. Это обусловлено более высоким температурами сгорания и частая работа на бедной смеси. В таких условиях требования к свечам возрастают.

Подборка видео по теме — Диагностика двигателя по свечам зажигания

Просим читателей оставлять отзывы и делиться своим опытом диагностики и поиска неисправностей по свечам зажигания.

Где купить стенды для проверки свечей?

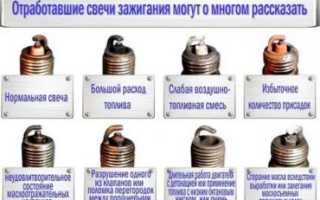

Определяем состояние свечей зажигания по внешнему виду

Сложно найти человека являющегося автовладельцем, который бы не слышал про свечи зажигания, установленные в транспортном средстве. Прежде всего, стоит сказать, что при первом знакомстве с такими комплектующими автомобиля, может показаться, что они имеют очень простую конструкцию из керамических или металлических материалов.

При этом на самом деле они выполняют достаточно важную роль в вопросе функционирования двигателя транспортного средства. По внешнему виду детали можно сказать очень многое, в том числе и про функционирование двигателя, а также его отдельных технических узлов. Состояние свечей зажигания по внешнему виду позволяет определить, какие проблемы имеются в работе авто и соответственно, устранить их.

Попробуем разобраться в том, как определить состояние двигателя по свечам зажигания.

Металлосодержащий налет

Признак низкокачественного бензина

. Отложения на юбке изолятора окислов железа кирпично-красного цвета из антидетонационных железосодержащих присадок (ферроценов) к бензину откладываются ровным, плотным слоем. При работе двигателя с большой нагрузкой под воздействием высокой температуры и давления в камере сгорания окислы восстанавливаются в токопроводящие дорожки чистого железа, замыкающие центральный электрод на «массу». Это вызывает пропуски зажигания и, как следствие, падение мощности двигателя и повышенный расход топлива.

Помимо этого может быть поврежден каталитический нейтрализатор

отработавших газов, сильно перегревающийся при попадании в него не сгоревшего в цилиндрах двигателя бензина. Налет практически не удаляем механическим способом и не выгорает при длительном движении с большой скоростью. Если этот налет появляется на новых свечах после небольшого пробега, смените место заправки.

Совет: Если нет возможности сразу же заменить свечи новыми, попробуйте удалить этот налет, погрузив свечи на десять минут юбками изоляторов в преобразователь ржавчины (содержит ортофосфорную кислоту). После этого очистите налет неметаллической щеткой (можно старой зубной щеткой) и промойте свечи сначала водой, а затем бензином.

pensia › Blog › Диагностика работы двигателя по состоянию свечей

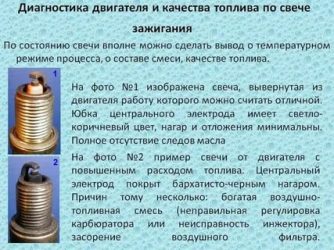

Свечи зажигания эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать, как о работе двигателя в целом, так и об отдельных его узлах. Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе.

На фото №1 изображена свеча, вывернутая из двигателя работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

Пепельные отложения

Светло-коричневые отложения покрывающие коркой центральный и боковой электроды. Выделяются из присадок к маслу или бензину. Большое их количество может привести к изоляции электродов свечи, вызывая пропуски в искрообразовании и перебои при разгоне. Если чрезмерные отложения образуются за короткое время или при небольшом пробеге, замените маслосъемные колпачки

направляющих клапанов, чтобы предотвратить попадание масла в камеру сгорания.

Совет: Если отложения стабильно образуются при длительном пробеге, причина в качестве бензина — смените место заправки.

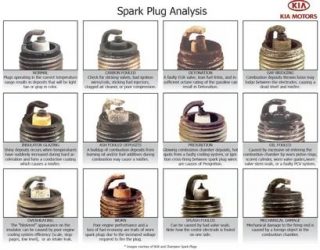

Как читать свечи зажигания? Как диагностировать проблемы двигателя по свечам?

• Легковые автомобили
• Легковые такси
• Маршрутные автобусы
• Автобусы Автобусы > 16 мест
• Грузовые авто Грузовые авто > 16 тонн
• Тракторы и стоит. техника
• Мотоциклы
• Троллейбусы
• Трамваи

2 клика и вы узнаете самый выгодный тариф!

Да, именно свечи зажигания являются самым ценным среди самых простых методов диагностики разного рода проблем двигателя. Вы на самом деле можете «прочитать» свои свечи и получить ценные подсказки о том, как работает двигатель Вашего автомобиля, чего ему больше всего не хватает и с какой стороны подкрадывается беда.

Конечно, чтобы прочитать свечу и оценить проблемы двигателя, Вы должны сначала снять её. Используйте свечной ключ для этого.

Более подробно о том, как снять свечу зажигания, Вы можете прочитать в статье о замене свечей. А для начала давайте взглянем, из каких основных частей состоит свеча зажигания:

Как видим, всё предельно просто и очевидно. Теперь давайте взглянем, какие состояния свечей зажигания что означают, как правильно диагностировать неисправности и проблемы двигателя по таким состояниям, а также варианты решения проблем.

Выберите из изображений ниже, как выглядит Ваша свеча зажигания:

Нормальная свеча

Налёт кофейного, коричневого или серо-коричневого цвета на белой юбке (если автомобиль работает на газе, то цвет будет, скорее, коричневый), и небольшие следы эрозии на электродах.

Двигатель работает нормально.

Изношенная свеча

Это нормальный процесс износа свечи, когда она требует замены. Помните, что свечи нужно регулярно менять, потому что по мере износа растёт зазор между электродами свечи, что требует большего напряжения для выдачи искры.

Нормальные темпы роста зазора для большинства свечей принято считать следующими: для четырёхтактных двигателей: 0.01

Зольные отложения

Центральный и боковой электроды покрыты налётом пепельного цвета. В результате такой «маскировки» электродов Ваш двигатель может испытывать осечки. В запущенных случаях такое накопление отложений сгорания в конечном итоге может (но обычно такого не бывает) заполнить весь зазор между двумя электродами.

Причины:

1. Плохое качество топлива (наличие вредных добавок).
2. Масло проникает в камеру сгорания из-за неплотных поршневых колец или по другим причинам.

Что делать:

1. Свечи заменить.
2. Сменить привычную АЗС.
3. Проверить компрессию двигателя для определения необходимости капремонта.

Сухой чёрный нагар

Чёрный, сухой, даже, возможно, пушистый нагар сажи на кончике изолятора и электродов. Сопровождается заметно повышенным расходом топлива.

Причины:

1. Чрезмерно богатая воздушно-топливная смесь (ВТС).
2. Грязный воздушный фильтр (и, как следствие, слишком богатая ВТС).
3. Слишком частое вождение на низких скоростях или стоянка на холостом ходу в течение длительного времени.
4. Неправильная регулировка карбюратора или инжектора (например, неисправность кислородного датчика).
5. Если такой копотью покрыты только одна или несколько свечей (но не все), то причина возможна в системе зажигания (провода зажигания, распределитель).

Что делать:

1. Проверить и заменить воздушный фильтр.
2. Продиагностировать неисправности инжектора или отрегулировать карбюратор.
3. Заменить провода или крышку распределителя зажигания (если проблема только с некоторыми свечами).

Свеча в масле

Влажные, чёрные масляные отложения на кончике юбки и электродов. Двигатель плохо заводится и может испытывать осечки.

При запуске двигателя на холодную он может «троить», а из выхлопной трубы идти синий или бело-синий дым. Сопровождается повышенным расходом масла.

Причины:

1. Это часто является причиной сильно изношенных поршневых колец или стенок цилиндров.
2. Масло также может быть втянуто в камеру из-за чрезмерного зазора в направляющих штока клапана, или сильно изношенных уплотнителей клапанов.
3. Износ маслосъёмных колпачков.
4. Слишком «холодная» свеча (несоответствующий двигателю температурный режим свечи).

Что делать:
