Что такое дпдз в машине?

Что следует знать о важном элементе авто — датчике положения дроссельной заслонки?

Любой более-менее опытный автолюбитель знает, что представляет собой датчик положения дроссельной заслонки (ДПДЗ или TPS) и какие функции он выполняет. Устройство может работать в двух положениях — открытом и закрытом. Часто бывает такое, что регулятор просто выходит из строя, доставляя этим неудобства водителю. Ниже мы рассмотрим устройство, причины поломок, а также процесс ремонта ДПДЗ.

Для чего нужен датчик положения дроссельной заслонки, на что влияет, за что отвечает, как работает на холостых оборотах и где находится? Давайте в первую очередь разберем устройство регулятора.

Устройство

Устройство регулятора положения дроссельной заслонки

Датчик положения дроссельной заслонки относится к резистивным устройствам. Если вы разберете конструкцию регулятора, то сможете увидеть внутри подвижный ползунок. Этот ползунок перемещается по специальной поверхности, выполненной в дугообразной форме. Ось вращения токосъемника является совмещенной с самой заслонкой.

Когда водитель нажимает на педаль газа, положение дроссельной заслонки становится открытым, в этот момент токосъемник начинает перемещаться по поверхности резистивного компонента. Поэтому при перемещении изменяется и уровень сопротивления потенциометра.

Принцип работы

Что касается принципа работы ТПС. В тот момент, когда заслонка закрыта, уровень напряжения на регуляторе будет минимальным. Если же заслонка открывается, уровень этого параметра возрастает. Наибольший уровень напряжения достигается в результате полностью открытой ДЗ. Учитывая эти данные, которые датчик дроссельной заслонки передает блоку управления мотором, определяется наиболее оптимальный режим подачи топлива.

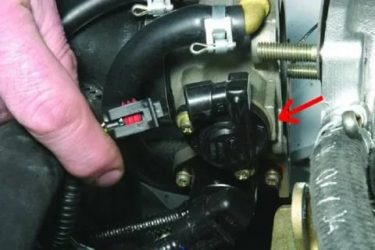

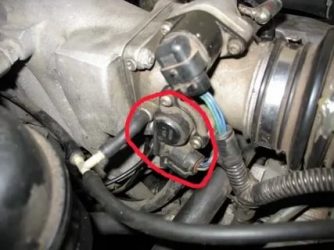

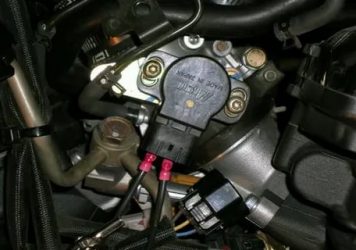

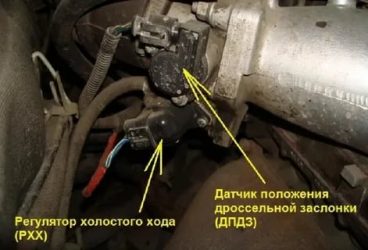

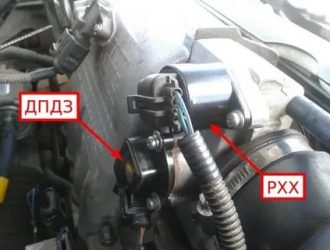

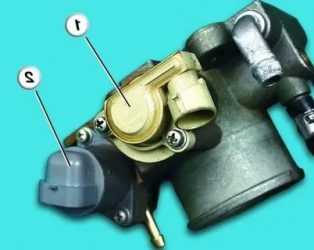

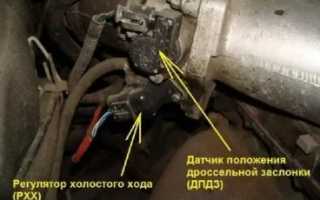

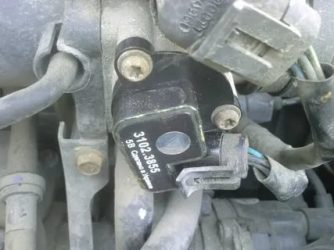

Место установки всех элементов заслонки

В некоторых случаях вместо потенциометра в конструкции ДПДЗ применяется специальный магниторезистивный регулятор. Это устройство состоит из чувствительного компонента, на который наносится специальный материал, а также непосредственно магнита, напрямую связанного с валом ДПДЗ. Такие регуляторы называются бесконтактными, поскольку между резистивным компонентом и магнитом отсутствует прямой контакт.

Бесконтактный ДПДЗ работает следующим образом: когда заслонка поворачивается, магнитное поле в регуляторе меняется. В этом случае меняется и уровень сопротивления чувствительного компонента — все эти данные считываются ЭБУ для определения дальнейших действий. В системе подачи топлива ДПДЗ выполняет очень важную функцию, поэтому за его работоспособностью всегда необходимо следить.

Причины и первые симптомы поломки

Если возникла необходимость настроить или отрегулировать контактный или бесконтактный ДПДЗ, для начала следует разобраться в причинах и симптомах неисправности. Поэтому предлагаем вам узнать, как проверить датчик положения дроссельной заслонки своими силами. По сути, то, что устройство вышло из строя, сможет определить любой автолюбитель, даже начинающий, главное — это знать об основных признака. Итак, какие существуют неисправности датчика положения дроссельной заслонки и как они проявляются?

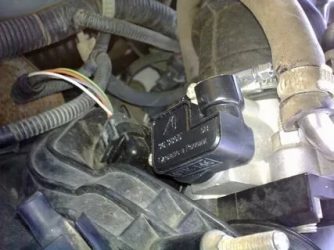

Бесконтактный регулятор в разобранном виде

1. Мотор транспортного средства начинает работать нестабильно. Какое-то время он функционирует нормально, после чего может просто заглохнуть на холостых оборотах.  На холостых оборотах ДВС, как правило, работает нестабильно, а при попытке снизить скорость с максимальной до холостого хода, агрегат глохнет.
2. Еще один признак — когда водитель нажимает на педаль газа, машина сама по себе перегазовует либо, напротив, глохнет.
3. Немаловажный признак — на первых или третьих скоростях машина как бы проваливается, резко теряется мощность, после чего может восстановиться сама.
4. Рывки. Такой признак обычно проявляется в том случае, если сама заслонка находится в открытом состоянии.

Что касается провалов, то в этом случае настроить или отрегулировать устройство не получится — это все равно не поможет решить проблему. Такая неисправность обычно случается в том случае, если адаптация заслонки была выполнена неудачно или вместо оригинала ДПДЗ была установлена подделка.

Отдельно стоит сказать о подделках — неоригинальные устройства характерны тем, что они в большинстве случаев всегда зависят от температурного режима, поэтому им не помогает ни настройка, ни регулировка. Соответственно, если ДПДЗ будет нагреваться, уровень его питания также будет изменяться. Например, если при выключенном моторе регулятор показывает одно напряжение на выходе, то после прогрева агрегата данный параметр начнет быстро расти (автор видео — Иван Васильевич).

В свою очередь, блок управления не сможет своевременно реагировать на увеличение этого показателя, а это, так или иначе, отразится на функционировании машины, особенно при переключении скоростей. Если вы не уверены в работоспособности элемента, то проводится проверка датчика положения дроссельной заслонки.

Прост отключите зажигание, после чего сразу запустите мотор — на блоке управления покажется последний параметр питания регулятор при закрытой заслонке.

Если после повторного запуска мотор работает стабильно, то это свидетельствует о неполадках в работе ДПДЗ — эти действия помогут только на время исправить ситуацию, но заменить регулятор нужно как можно быстрее.

Регулировка

Ремонт датчика положения дроссельной заслонки — в принципе, дело не особо сложное, но для начала рекомендуем разобраться в вопросе регулировки. Процесс регулировки заключается в замере уровня сопротивления мультиметром на среднем контакте, во время регулировки зажигание должно быть включено.

Для того, чтобы произвести регулировку контактного или бесконтактного регулятора, выполните следующие действия (инструкция приведена на примере двигателей QG):

1. Вакуумное устройство необходимо разрядить, для этого его можно зажать или использовать компрессор. Вакуумник есть не на всех автомобилях.
2. Затем для регулировки отключается разъем датчика.
3. Вам необходимо замерить цепь между первым и вторым контактом. Установите щуп толщиной 0.1 мм между упорным болтом и сами регулятором — прибор должен показать, что цепь есть, уровень сопротивления должен составить 0 Ом.
4. Затем установите щуп 0,25 мм между в то же самое положение — в этом случае цепь может прерваться, сопротивления на ней не должно быть.

Запрос вернул пустой результат.

Если цепь прерывается на другом показателе, то устройству необходима регулировка. Чтобы правильно выполнить регулировку, ослабьте винт фиксации ДПДЦ с помощью гаечного ключа. Путем вращения регулятора необходимо добиться того, чтобы при замере вы получали соответствующие параметры. После регулировки и затяжки датчика необходимо проверить все параметры еще раз.

Если регулировка выполнена верно, то выполните следующие действий:

1. Регулятор холостого хода необходимо переключить в положение OFF, при этом ключ в замке зажигания должен быть на ON. Разъем ДПДЗ отключается и опять подключается.
2. Заведите мотор, оцените работу холостого хода. Если все в порядке, то регулировка произошла успешно.

Ремонт и замена

Что касается ремонта, то обычно это процедуре на контактных и бесконтактных датчиках подвергаются резистивные слои. Своими силами произвести ремонт невозможно, только с помощью оборудования на специализированных станциях, и то, не всегда.

Наиболее оптимальным вариантом будет замена датчика положения дроссельной заслонки и установка нового регулятора:

1. Отключите питание от электронного блока мотора.
2. Открутите все необходимые крепления и фиксаторы.
3. Демонтируйте старый ДПДЗ и установите новый.
4. Сначала новый датчик подключается к блоку управления, затем — включается питание. Такой порядок очень важен.

Самое главное — это приобрести оригинальный регулятор, поскольку при использовании менее качественных аналогов вы столкнетесь с вышеописанными проблемами. Покупайте устройства у дилеров или в магазинах, но не на рынках.

«Процесс замены датчика в домашних условиях»

Как не допустить ошибок при замене ДПДЗ — узнайте из видео ниже (автор видео — Дмитрий Мазницын).

Извините, в настоящее время нет доступных опросов.

Ошибки датчика положения дроссельной заслонки

В современных автомобилях, снабженных свехумной электроникой, порой одна маленькая деталь способна заблокировать работу всех систем. Таким элементом может стать датчик положения дроссельной заслонки (ДПДЗ).

Для чего снабдили датчиком дроссельную заслонку?

Инжектор оснащен заслонками, которые меняют угол расположения, открывая/закрывая зазор для прохода воздушного потока. Его объема должно хватить для создания смеси с горючим в оптимальных пропорциях (в идеале 14,7долей воздуха на 1 долю бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где происходит ее сжигание.

Чтобы успешно регулировать все этапы топливной подачи ( а это огромное количество параметров), электронному блоку нужен надежный помощник, который займется сбором и отправкой правдивой и своевременной информации в центральный орган.

Такие функции возложены на миниатюрный прибор – датчик ПДЗ, от беспроблемной работы которого зависит исправное и эффективное функционирование двигателя.

Данных этого датчика, лежат в основе расчетных параметров для многих электронных систем, подконтрольных ЭБУ:

— курсовая стабильность

— АВS

— противопробуксовочная

— управления АКПП

— антизанос

— круиз-контроль

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7  до 4В. Об  этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании  топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

1. Показатели вращения коленвала
2. Расхода воздуха и его температура
3. Температуры антифриза
4. Положение заслонок дросселя
5. Системе обратной связи (состав выхлопных газов)
6. Детонации в моторе
7. Напряжение электросети
8. Скорости движения
9. Положение распредвала
10. Активация кондиционера
11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— температуру мотора

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

Первоисточники выхода из строя датчика

Самая очевидная причина некорректной работы такого прибора считается износ. При том, изношенность разных частей оказывает разное действие на систему.

• Стирание напыления проводника. Поэтому становится невозможным фиксирование показателя напряжения.
• Выработанный резерв изношенности подвижного элемента датчика. Когда зазор между ним и проводником оси становиться слишком широким, теряется контакт между ними. При этом Чек не выскакивает. О ней можно догадаться по перебойной работе двигателя в разных режимах.
• Окисление, покрытие ржавчиной, накопление слоя загрязнения на контактах.

После обнаружения таких конструктивных изменений, вам не остается выбора, прибор не подлежит ремонту, его надо менять. Конечно, лучше приобрести бесконтактный прибор. Он намного надежней, ведь в нем нет трущихся элементов.

На что влияют неисправности ДПДЗ

1. На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
2. Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта).

   Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.

3. Набирая скорость, чувствуются провалы, машину ощутимо дергает.
4. При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
5. Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.

Ошибка Р2135 дпдз

Наряду с этой ошибкой, ЭБУ выдает некоторые другие, которые отражают отклонения от нормы параметров работы заслонки дросселя и их датчиков – Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также, сопротивления проводов, в особенности состояние пина «масса» электронного блока.

Возможными поводами могут быть:

1. Плохое состояние «массы». В случае надобности, зачистить, запаять, устранить обрывы
2. Неисправное реле. Решить эту проблему можно заменой детали (лучше приобретать деталь европейского производителя с током в 40 ампер)
3. Неудовлетворительное состояние электрических выходов датчика. Можно попробовать подогнуть их в разъеме, часто этого бывает достаточно.
4. Обнаруживается замыкание между контактами ВТА 1 и 2. Замер напряжения в этой зоне показывает отклонение от сходных 5В более, чем на 0,2В
5. Неполадки в электромеханическом дроссельном механизме (ЭМДУ). Устраняется неисправность заменой устройства.

Итак, возможной причиной появления Р2135 является сбой ДПДЗ – чрезмерная изношенность, непрочная спайка пинов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной этой ошибки является некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять отрицательный пин аккумулятора, подержать в таком состоянии 10 минут, и вернуть все на место.

Алгоритм самостоятельного тестирования ДПДЗ

Вооружившись теорией, можно приступить к практике. Прежде чем бежать за новой деталью, нужно попробовать найти неисправность. И только убедившись в серьезности положения, решиться на окончательную замену датчика.

Это сделать не так уж и сложно, только надо придерживаться определенной схемы действий.

1. Находим в автомобиле датчик. Мультиметром проверяем наличие в нем тока.
2. Соединяем один конец вольтметра кс разъемом датчика, другой – к оси заслонки, для измерения напряжения в ее различных положениях. Если величины изменяются, то прибор исправный. Если стрелка остается на одном месте, то датчик вышел из строя.
3. Дополнительно осмотрите дорожку и налет на ней. В случае обнаружения стертостей, поменяйте датчик.
4. Также, произведите осмотр элементов электрической цепи – контактов, проводов, соединений. Очистите их от налета и ржавчины, запаяйте ослабленные пины и покройте их лаком.

Подведем итог. ДПДЗ – важный элемент контрольной системы бортового компьютера. Он связан с ЭБУ автомобиля и передает ему важные сведения о текущем положении дроссельной заслонки, а точнее, угле раскрытия/закрытия. Данные с этого устройства влияют на параметры многих функций различных систем.

Какими бы не были отклонения в работе автомобиля, вызванные неисправностью ДПДЗ, не следует игнорировать их. Как бы это не звучало банально, но своевременная замена или устранение неполадок, оградят вас от лишних трат.

Регулярная проверка и эффективная профилактика принесут вам безопасное и комфортное использование вашего транспортного средства.

Признаки и причины неисправности датчика положения дроссельной заслонки. Почему может отказать ДПДЗ

Неисправности датчика дроссельной заслонки приводят к нестабильной работе двигателя автомобиля. Что ДПДЗ работает не корректно можно понять по таким признакам: нестабильные холостые, снижение динамики авто, повышенный расход топлива и другие подобные неприятности. Основной признак тому, что датчик положения дроссельной заслонки неисправен, являются скачущие обороты. А главной тому причиной — износ контактных дорожек датчика заслонки дросселя. Однако есть и ряд других.

Проверка датчика положения дроссельной заслонки достаточно проста, и под силу даже начинающему автолюбителю. Для этого нужен лишь электронный мультиметр, способный измерять постоянное напряжение. При выходе датчика из строя ремонт его, чаще всего, невозможен, и это устройство просто меняют на новое.

• Симптомы неисправности ДПДЗ
• Причины поломки датчика
• Как проверить ДПДЗ

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

• Нестабильные, «плавающие», обороты холостого хода.
• Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
• Мотор может произвольно заглохнуть при работе на холостом ходу.
• Во время езды имеются «провалы» и рывки, в частности, при разгоне.
• Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
• На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
• В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Причины неисправности ДПДЗ

Существуют два типа датчиков положения дроссельной заслонки — контактный (пленочно-резистивный) и бесконтактный (магниторезистивный). Чаще всего из строя выходят именно контактные датчики. Их работа основана на движении специального ползунка по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает выдавать некорректную информацию на ЭБУ. Итак, причинами поломки пленочно-резистивного датчика может быть:

• Потеря контакта на ползунке. Это может быть вызвано как просто его физическим износом, так и обломом наконечника. Может попросту износиться резистивный слой, из-за чего также пропадает электрический контакт.
• Не повышается линейное напряжение на выходе датчика. Такая ситуация может быть вызвана тем, что напыление основы стерлось практически до основания в том месте, где начинается движение ползунка.
• Износ шестерен привода ползунка.
• Обрыв проводов датчика. Это могут быть как питающие, так и сигнальные провода.
• Возникновение короткого замыкания в электрической и/или сигнальной цепи датчика положения дроссельной заслонки.

Что касается магниторезистивных датчиков, то у них нет напыления из резистивных дорожек, поэтому его поломки сводятся, в основном, к обрыву проводов или возникновению в их цепи короткого замыкания. А методы проверки у одного и другого типа датчиков аналогичные.

В любом случае ремонт вышедшего из строя датчика вряд ли возможен, поэтому после выполнения диагностики необходимо попросту заменить его на новый. При этом желательно использовать бесконтактный датчик положения дроссельной заслонки, поскольку такой агрегат имеет гораздо более длительный срок службы, хоть и стоит дороже.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

• Включите зажигание автомобиля.
• Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
• Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
• При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
• Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.

Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки».

После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

Симптомы неисправности датчика дроссельной заслонки и его проверка

Работой двигателя современного авто полностью управляет электроника. Контроллер собирает показания нескольких датчиков, готовит смесь топлива с воздухом и подает в цилиндры в нужном количестве. Поломка любого из этих измерителей влечет проблемы с мотором: сбои, повышенный расход горючего и потерю мощности. В данной публикации предлагается рассмотреть признаки неисправности датчика положения дроссельной заслонки (сокращенно – ДПДЗ), поскольку он чаще остальных выходит из строя, заставляя автолюбителей нервничать и искать неполадки в силовом агрегате.

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

• «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
• разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
• повышенные холостые обороты силового агрегата (1500–2500 об/мин);
• машина «не тянет» вследствие потери мощности;
• рывки ощущаются и в процессе езды;
• расход горючего повышается на 10–25%.

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя. Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
4. Откройте дроссель до упора и снимите второй показатель напряжения.
5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Совет. Если схемы нет в наличии, отыщите требуемый провод методом исключения. Первый контакт – это питание измерителя, второй – «минус», третий – выход импульса. При включенном зажигании несложно отыскать жилу с постоянным напряжением питания 5 вольт (для ВАЗ) и «массу».

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

Заменить нерабочий прибор довольно просто. Выполните такие действия:

1. Снимите «минусовую» клемму аккумуляторной батареи.
2. Отключите разъем ДПДЗ.
3. Открутите датчик и поставьте на его место новый.
4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

Дпдз – что это такое

С появлением инжекторных автомобилей, становятся не ясны появившиеся аббревиатуры. Одной из таких является ДПДЗ. Понятно, что это датчик, но для чего он нужен, знают не все. Цель данной статьи – дать максимально развернутый ответ на вопрос: «ДПДЗ — что это такое».

Определение и характеристика ДПДЗ

ДПДЗ – это датчик положения дроссельной заслонки. Для тех, кто не в курсе, что такое заслонка – это механический элемент, который регулирует подачу воздуха во впускной коллектор или цилиндр.

Сам по себе он может быть овальной или круглой формы, которое имеет примерно те же размеры, что и цилиндр, внутри которого он перемещается. Перемещения осуществляются благодаря оси, установленной по центру, а также приводного механизма, который соединен с педалью газа.

Инжекторный автомобиль нуждается в информации  о том, какое количество воздуха проходит через заслонку в данный момент времени. Посчитать эту информацию через ДМРВ будет очень сложно, так как здесь возникают большие погрешности. Совсем другое дело – датчик положения дроссельной заслонки, который высчитывает угловое отклонение и переводит его в нужную информацию.

По своей сути он является комплектом различных резисторов, которые в целом выдают сопротивление около 8 кОм. На один из выводов подается нужно напряжение, порядка 0,7-4 вольт. Другой вывод, конечно же, подключен к массе «-». Клапан датчик измеряет разряжение, а также определяет положение заслонки. На основе этих данных меняются сопротивления резистора, а значит, напряжение, которое через него проходит. Следовательно, контроллер получает нужную информацию о положении заслонки.

Виды ДПДЗ

Конечно, одним видом конструкции дело не ограничится. Существует две разновидности таких датчиков. Первый из них управляется электрическим приводом и встречается только на дорогих автомобилях. Второй – это механический привод, который имеет более простую конструкцию и может быть установлен на автомобиле бюджетного класса.

Механический вариант датчика имеет следующее строение: дроссельный узел идет вместе с датчиком и является отдельным элементом. Конечно, внутри корпуса устанавливаются все те же резисторы, однако на поверхности имеется специальный регулятор холостого хода. Корпус заслонки имеет связь с системой охлаждения.

Регулятор ХХ предназначен для поддержания работы двигателя, когда заслонка находится в закрытом положении. Он состоит из специального шагового двигателя, который открывает специальный канал, направляющий воздух мимо заслонки.

Несмотря на всю надежность и простоту конструкции, современные автогиганты применяют на своих авто уже полностью электронный тип заслонок, который имеет специальный самостоятельный блок управления и работает намного эффективнее. А это способствует низкому расходу топлива и хорошим динамическим показателям.

Электронная заслонка полностью исключает какую-либо механическую связь с педалью газа и работает на основе ее углового положения. Для этого применяется еще один датчик, ну уже на педали газа. Кроме того, такая заслонка работает намного «умнее» и может менять угол открытия независимо от того, нажимаем мы на педаль газа или нет. Это говорит о том, что она сама выбирает наиболее оптимальную работу мотора, а значит, улучшает все его характеристики.

Электронная заслонка имеет электронную связь со специальным блоком, установленным на тормозной системе, чтобы исключить случайное срабатывание заслонки при выжатой педали тормоза. Эта блокировка обеспечивает безопасность движения и не дает электронике давать какой-либо сбой.

Неисправности ДПДЗ

Как и любое устройство, датчик положения дроссельной заслонки тоже склонен к поломкам. В основном, это происходит из-за конца его срока службы, или некачественного бензина, который засоряет дроссельный узел.

Одна из самых основных неисправностей – это нестабильные обороты холостого хода. Обычна эта проблема касается только карбюраторных двигателей, однако на деле это может произойти и с инжектором.

Кроме того, машина может «тупить» при разгоне. То есть, появляются провалы, дерганья и т.п. Иногда обороты  вовсе зависают, так как заслонка открыта. Но это касается только электронных датчиков. Обычно, эта проблема дополняется иконкой «Check Engine» на приборной панели.

Вот и все, что необходимо знать о ДПДЗ. Как видите, его конструкция очень проста и теперь вы знаете, для чего он нужен в вашем автомобиле.

по теме

Датчик положения дроссельной заслонки (ДПДЗ)

Электронный блок управления задает режимы работы инжекторной системе питания, основываясь на показаниях множества датчиков. Так, он следит за положением коленвала, количеством подаваемого воздуха, составом отработанных газов. Также ЭБУ отслеживает и положение дросселя, что позволяет ему определять, сколько воздуха и бензина необходимо подать в цилиндры. За это непосредственно отвечает датчик положения дроссельной заслонки (аббр. – ДПДЗ).

Назначение датчика положения дроссельной заслонки

Датчик положения дросселя определяет угол положения заслонки дросселя и скорость его открытия. На основе этих данных ЭБУ формирует импульс, подающийся на форсунки. К примеру, при резком нажатии на педаль газа, благодаря показаниям ДПДЗ, ЭБУ увеличит длительность импульсов, идущих на форсунки, что обеспечит увеличенную подачу топлива, а также скорректирует угол зажигания.

Установлен он непосредственным на самом дроссельном узле и имеет жесткое соединение со штоком оси заслонки, что и позволяет датчику постоянно реагировать на изменение ее положения.

Виды и конструкция ДПДЗ

Схема дроссельной заслонки с механическим приводом: 1) патрубок подвода охлаждающей жидкости; 2) патрубок системы вентиляции картера; 3) патрубок отвода охлаждающей жидкости; 4) датчик положения дроссельной заслонки; 5) регулятор холостого хода; 6) патрубок системы улавливания паров бензина;

7) дроссельная заслонка.

Существует два типа датчика ПДЗ, которые используются на авто:

1.  контактный (потенциометр);
2.  бесконтактный (магниторезистивный).

Первый используется всем автопроизводителями, а второй продается отдельно и используется как альтернатива контактному элементу.

Любой потенциометр состоит из двух основных составляющих – ползунка (подвижный элемент) и резистивных дорожек, относительно которых осуществляется перемещение. Эти два элемента постоянно контактируют между собой.

Контактный ДПДЗ

Принцип работы такого датчика дроссельной заслонки очень прост. Ползунок имеет жесткое соединение с осью заслонки. При нажатии на акселератор, заслонка открывается, что приводит к проворачиванию оси, при этом  перемещается и бегунок из-за чего изменяется длина резистивных дорожек которые задействованы в электрической цепи.

На этом датчике положения дросселя имеется три вывода для подключения проводки. Один из них – масса, а два других «плюсовые», но на один из них подводиться напряжение, а со второго снимается значение.

Устройство и принцип работы

А работает все так: при полностью закрытой заслонке, бегунок находится в крайнем положении, что обеспечивает на выходе минимальное напряжение – 0,5-0,7 В, поскольку в цепи задействован лишь небольшой участок дорожек. При нажатии на акселератор, заслонка начинает открываться, а бегунок перемещается, увеличивая длину резистивных дорожек, задействованных в цепи, из-за чего повышается сопротивление и прямо пропорционально ему – напряжение на выходе.

При полностью открытой заслонке – сопротивление максимально и показатель напряжения – тоже (4 В и выше). На все эти изменения напряжения и реагирует электронный блок.

Магниторезистивные ДПДЗ по конструкции несколько отличаются. Принцип его работы основан на изменении напряжения от воздействия магнитного поля. У такого датчика ПДЗ тоже присутствует бегунок, но он не контактирует с другой составной частью, у него установлен постоянный магнит. Второй же элемент датчика – электронный, и чувствительный к изменению магнитного поля, которое создает бегунок. То есть, работа такого достаточно проста – ось заслонки при открывании смещает бегунок, из-за чего магнитное поле тоже перемещается, а на это реагирует электронный элемент.

Магниторезистивные датчики дросселя являются более совершенными и реже ломаются, но и стоят они дороже обычных потенциометрических ДПДЗ. Но поскольку вторые – более распространены, то и в дальнейшем их и будем рассматривать.

: Проблемы с датчиком положения дроссельной заслонки (ДПДЗ)

Ресурс датчика дросселя точно не установлен, он может отработать и 60 тыс. км пробега, а может уже создавать проблемы и через 5 тыс. км.

Существует несколько признаков, сигнализирующих о возникновении проблем с работой ДПДЗ:

• затрудненный пуск силовой установки;
• остановка работы мотора на «нейтрали»;
• увеличенные обороты холостого хода;
• возникновение рывков при ускорении;
• увеличение потребление бензина;

Помимо этих признаков, на многих авто бортовой компьютер начинает выдавать сигнал ошибки, указывающий на неисправность  датчика положения дроссельной заслонки.

Причиной всех этих явлений обычно становиться контактная пара – бегунок и дорожки. В некоторых случаях проблемы начинает создавать стертый резистивный слой дорожки в месте крайнего положения бегунка. В результате сопротивление на этом участке значительно возрастает, а вместе с ним и напряжение. И получается, что при закрытой заслонке на электронный блок поступает напряжение, значение которого соответствует полностью открытого дросселя.

Вторая причина выхода может возникать из-за контактных наконечников бегунка. При их повреждении они очень быстро начинают затирать резистивный слой дорожек.

Если возникает поломка в работе датчика ПДЗ электронный блок переходит на аварийную работу и для управления топливной системой перестает брать данные от этого датчика. В таком случае работа ЭБУ основывается на показаниях датчиков положения коленвала и массового расхода воздуха.

Проверка и замена

Отметим, что большинство признаков неисправности датчика положения дроссельной заслонки присущи и другим датчикам. Поэтому необходимо знать как правильно выявить, действительно ли причиной нарушения работы силовой установки является именно датчик дросселя.

Конечно, если есть сканер, то это не составит проблем. Подключили его, установили код ошибки, расшифровали его и установили, что неисправен ДПДЗ. Но не всегда под рукой имеется такое устройство.

Произвести проверку датчика заслонки можно при помощи обычного мультиметра, установленного на измерение напряжения. Работы по диагностике датчика дроссельной заслонки – несложные и сделать их может даже новичок.

: Как проверить дпдз, проверяем по мануалу

Для проверки необходимо подключить щуп прибора к «минусовому» выводу (обычно черного цвета) и «плюсовому», с которого снимаются показания. Чтобы его выявить необходимо включить зажигание и сделать замер. Если на дисплей выведется значение в 4-5 В, значит, щуп подключен к подающему выводу и следует его переустановить на другой.

Если датчик исправен, то после подключения щупа к необходимому выводу значение на дисплее должно снизиться до 0,5-0,7 В. Для дальнейшей проверки следует рукой плавно открыть дроссель. При этом напряжение на выводах должно возрастать, а при полностью открытой заслонке его значение должно установиться на уровне 4-5 В. После отпускания дросселя показания мультиметра должны снизиться.

Если эти условия замеров не соблюдаются, то ДПДЗ неисправен. Конструкция его неразборная, поэтому он ремонту не подлежит, а при его поломке он просто заменяется. Хотя все же некоторые пытаются произвести оценку состояния составных элементов, предварительно его разобрав.

Сделать диагностику можно аккуратно поддев и сняв верхнюю крышку, которая приклеена к корпусу. После этого получим доступ к пластине с резистивными дорожками, к которой припаяны выводы. Распаяв выводы, можно эту пластину извлечь и оценить состояние резистивного слоя дорожек и контактных наконечников бегунка. Но зачастую восстановить повреждения и затертости невозможно, поэтому и не стоит заморачиваться с разборкой этого элемента, а сразу приобрести новый для смены.

Для замены необходима только отвертка и новый датчик положения дросселя. Перед откручиваем двух болтов крепления следует отсоединить колодку с проводами, подходящими к нему. Затем выкручиваем крепежные элементы и извлекаем неисправный элемент, а на его место установить новый, проследив за тем, чтобы он плотно сел на шток оси. Фиксируем установленный датчик дросселя болтами и подсоединяем колодку.

Датчик положения дроссельной заслонки: что это, для чего, неисправности

Если обнаружилось, что мотор машины начал глохнуть, обороты плавают, стабильности в работе нет, то, может быть, причиной этого является выход из строя датчика положения дроссельной заслонки или сокращенно ДПДЗ. Он устанавливается рядом с двигателем.

Для чего нужен датчик положения ДЗ

Датчик положения дросселя — это электронное устройство, которое передает информацию о положении пропускного клапана в определенный период на электронный блок управления (ЭБУ) ДВС автомобиля. Датчик этот включает в себя постоянный и переменный резистор.

Общее сопротивление в датчике равняется около 8 Ом. Устройство дроссельного датчика состоит из трех контактов. На 1 и 2 контакты подается напряжения около 5 Вольт (В), а третий контакт является сигнальным, который связан с контроллером.

Датчик положения устанавливают на корпусе дросселя. Датчик считывает, когда дроссель открывается, а когда закрывается.

Изменение сопротивления ДПДЗ зависит от:

• если дроссель полностью находится в открытом положении, то на третьем сигнальном контакте будет максимальное напряжение — 4 В;
• если дроссель полностью находится в закрытом положении, то на третьем сигнальном контакте будет минимальное напряжение — до 0,7 В.

Контроллер регулирует напряжение при его изменение. Из-за этого происходит и регулировка объема подаваемого топлива в двигатель авто.

Если напряжение дросселя выходит за пределы, то движок будет работать как попало, то на больших оборотах, то глохнуть.

Кроме этого, если датчик положения дросселя сломается, то и коробка переключения передач (КПП) работает не стабильно.

КПП — это второй узел после двигателя, который трудоемко и дорого ремонтируется, поэтому при появлении признаком неисправностей датчика дросселя, не рекомендуется эксплуатировать автомобиль, а как можно скорее заменить его.

Рекомендую к изучению этой статьи: неисправности датчика положения распредвала. Также, не менее полезна и интересна статья: Как проверить датчик скорости.

Главные признаки неисправности дроссельного датчика

На частичную или полную поломку этого устройства указывают следующие признаки:

• На холосто ходу (ХХ) обороты всегда непостоянны. Мотор само по себе, то разгоняется, то чуть ли не глохнет.
• При резком сбрасывании педали газа во время переключения скорости, ДВС глохнет.
• Мощность двигателя значительно уменьшена. Машина не тянет ни в гору, ни по прямой.
• Расход топлива стал больше, чем был.
• Даже если плавно нажимать на педаль газа, разгон транспортного средства идет рывками.

На некоторых автомобилях на панели приборов загорится значок Check Engine (Чек энджайн) и через некоторое время потухнет, потом опять засветится. Если горит ЧЕК, то надо сделать диагностику, мало ли что может быть причиной неполадок в работе всего силового агрегата.

Как проверить работу ДПДЗ

Если хоть один из вышеперечисленных признаков был, то надо проверить работу датчика дросселя. Здесь на надо обладать знаниями электронщика. Потребуется лишь измерительный прибор: мультиметр или вольтметр.

Многие продолжают спокойно ездить, если загорелась лампочка Чек. Рекомендуется сразу же заехать в сервис на диагностику или найти и устранить проблему своими руками.

Исправно работающий двигатель со всеми датчиками вместе будет включать лампочку ЧЕК на панели приборов только во время запуска двигателя и затем гаснуть. Так работает исправная система в целом.

Пошаговая проверка правильности работы датчика положения дросселя:

• Выключить зажигание и смотреть на лампочку ЧЕК, горит или нет. Если CHECK ENGINE не горит, тогда открываем капот и осматриваем ДПДЗ.
• Готовим мультиметр. Ищем, где находится «плюс». Для этого прокалываем поочередно провода и смотрим на мультиметр.
• Далее ищем «массу». Во время проверки зажигание не включаем.

Цель — проверить, идет ли питание к датчику. Напряжение бывает разным, смотря какая марка и модель авто. У некоторых моделей, напряжение на дроссельный датчик идет 5 Вольт, а у некоторых — 12 Вольт.

Порядок работы по поиску неисправностей датчика положения ДЗ, если признаки обнаружились во время движения автомобиля:

• Включаем зажигание и поочередно прокалываем иглой мультиметра в положении Вольтметра и определяем напряжение. Напряжение должно быть 0,7 В.
• Далее, вручную открывает дроссельную заслонку, напряжение при открытой заслонке должно быть 4 Вольт.
• Далее, выключаем зажигание. Откидываем один разъем. На линии, между выводом ползунка и оставшимся проводом присоединяем щуп измерительного устройства.
• Не отсоединяя щуп прибора, вручную делаем прокрутку сектора и следим за показаниями на приборе. Если вольты растут плавно, без рывков, значит датчик положения работает хорошо. Если напряжение скачет через несколько цифр сразу, то повреждены дорожки резистора.

От передачи напряжения датчика электронный блок управления дает команду другим устройствам, сколько топлива подать, сколько воздуха подать, обеднить смесь или обогатить. Поэтому ДПДЗ — это очень важный элемент, вторично влияющий на работу двигателя.

Явная неисправность определяется так, если дроссельная заслонка полностью открыта, а прибор показывает, что она находится в закрытом положении. В этом случае, заменить не думая.

Причины выхода из строя датчика положения

Время от времени от один элемент конструкции выходит из строя, то другой. Поэтому переживать не стоит, тем более, если машине уже больше 3 лет.

Причины поломки датчика ПДЗ:

Датчик положения дроссельной заслонки

Для автомобилистов одной из важных характеристик транспортного средства является расход топлива. На количество топливно-воздушной смеси, которое поступает в камеры сгорания, а если точнее, на количество воздуха в смеси напрямую влияет работа дроссельной заслонки. ДЗ – располагается под капотом между воздушным фильтром и впускным коллектором ДВС с впрыском топлива. В начале 21 века на автомобили с электронным управлением впрыска начали устанавливать датчик положения дроссельной заслонки, с целью установления точной дозировки смеси и оптимизации расхода относительно положения педали акселератора.

Что такое датчик положения дроссельной заслонки, принцип его работы, конструкция?

Работа дроссельной заслонки ориентируется на регулировку давления воздуха во впускной системе. Основываясь на принципе работы клапана, во время того как заслонка открыта – давление в системе сравнимо с атмосферным, после закрытия – в системе образуется вакуум.

Датчик положения дроссельной заслонки устанавливается в системе питания на оси заслонки и регулирует скорость ее работы. Если рассматривать конструкцию датчика, можно сказать, что это потенциометр, который управляет изменениями напряжения. Прибор относится к резистивным и в его устройстве находится активный ползунок; имеет три вывода: подача напряжения, масса и управление двигателем.

Во время того, как дроссельная заслонка находится в закрытом положении напряжение датчике минимально. Увеличение напряжение происходит пропорционально открытию заслонки, и в крайней позиции достигает порядка 5В. Блок управления двигателем, основываясь на полученных данных датчика, способен дать оценку движениям дроссельной заслонки и, при необходимости, изменяет характер ее работы, изменяя впоследствии момент и количество топливно-воздушной смеси, зажигание.

В некоторых случаях вместо потенциометра устанавливают магнитно-резистивный датчик, который состоит из статичного магнита (размещается на вале заслонки), элемента с электронной чувствительностью из магниторезистивного материала. Считается бесконтактным, поскольку отсутствует механическая связь. Работа бесконтактного датчика основана на магнитных волнах при повороте оси заслонки с изменением сопротивления.

Типы датчиков положения ДЗ

На сегодняшний день автомобильная промышленность представляет два типа датчиков:

• Контактный потенциометр. Используется всеми производителями транспортных средств. В конструкции имеет ползунок и резистивные дорожки. Жестко крепится на патрубке дросселя и соединяется с осью. Работает на основе динамики напряжения, что способствует коррекции ЭБУ подачи топлива. При давлении на акселератор дроссель открывается, что разворачивает ось и перемещает ползунок, изменяя протяжность резистивных дорожек электрической цепочки.
• Бесконтактный. Производится как альтернативный вариант потенциометра. Работает на основе динамического изменения влияния магнитного поля. Бегунок не контактирует с рабочей частью, поскольку имеет постоянный магнит. На изменения реагирует электронный элемент. Считается, что такие датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Считается, что магниторезистивные датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Виды неисправностей ДПДЗ

Проблемы работы датчика дросселя связаны с его конструкторским устройством, и в целом характерны для большей части переменных резисторов. Автолюбители выделяют три основные проблемы:

1. Износ подвижного контакта или пленочного сопротивления.
2. Люфт креплений.
3. Окисление активных контактов.

В процессе работы подвижного контакта и взаимодействии с пленочным сопротивлением возникает постоянное трение, которое при длительном воздействии изнашивает как резистивный слой, так и непосредственно поверхность активного контакта. Практика показывает, что степень износа напрямую зависит от стиля вождения и проявляется крайне неравномерно. Из-за этого только в некоторых местах образуются места, где активный контакт не достает до резистивного слоя, провоцируя исчезновение напряжения на выводе датчика положения дросселя.

В таком случае в старых инжекторных транспортных средствах снижается подача топлива и повышается риск детонации двигателя. В современных инжекторных ДВС система блокирует работу силового узла и активирует индикатор «check engine».

Окисление рабочих контактов возникает исключительно при условии повышенной влажности под капотом. В итоге сопротивление может повыситься, а электрический контакт полностью разорваться.

Причины и признаки поломок датчика

Определить неисправную работу датчика дросселя можно по нескольким «симптомам»:

1. Падение общей мощности ТС;
2. Увеличенный расход топлива;
3. Поздний отклик после нажатия на педаль газа;
4. Неустойчивая работа холостого хода;
5. Разгон сопровождается резкими рывками.

Подобные признаки могут наблюдаться и при поломках некоторых других элементов подкапотного пространства, поэтому перед началом мер по исправлению проблемы необходимо произвести проверку работы ДПДЗ. В целом причин поломок датчика дросселя несколько:

• Деформация напыления основы в начале работы активного ползунка, из-за чего напряжение выхода не может линейно расти;
• Неисправность сердечника. Поломка хотя бы одного наконечника провоцирует образование задиров и зазубрин на основе подложки, что приводит к выходу из строя оставшихся наконечников. В результате – контакт полностью исчезает.

Провалы автомобиля при работе на 1–3 передачах могут свидетельствовать о неправильной адаптации дроссельной заслонки или некачественном датчике. Неоригинальные устройства очень зависимы от температуры. Тогда, чем больше корпус подвергается нагреванию, тем чаще меняется выходной показатель.

Диагностика работы ДПДЗ

Диагностировать работу датчика и дросселя можно собственными силами. Для этого необходимо под капотом создать легкий доступ к устройству (по большому счету, достаточно снять воздуховоды фильтра с патрубка и убрать шланги вентиляции).

После этого необходимо разъединить контактные провода датчика положения дроссельной заслонки, обнажив три основных контакта (обязательно понимать какой контакт за что отвечает). Далее заводим двигатель и подсоединяем положительную клемму мультиметра к питанию, а отрицательную к массе. После включения тестера и проведения замеров, показатель должен варьироваться от 4 до 6 Вольт.

После выключения зажигания измерения проводят, переключив мультиметр для измерения сопротивления. Тесты проводятся при закрытой заслонке, чтобы получить достоверные данные о сопротивлении между массой и сигналами для ЭБУ. Нормой считаются данные 0,8–1,2 кОм. Подобный тест необходимо повторить при открытом дросселе (норма данных 2,3–2,7 кОм).

Если полученные данные отличаются от диагностической нормы, можно смело делать вывод о неисправности и потребности в замене датчика. Некоторые автомобили имеют собственный эталон показателей. Ознакомиться с ним можно на официальном сайте компании производителя, на форумах или в техническом руководстве ТС.

Замена датчика положения дросселя и регулировка нового устройства

В большинстве случаев заменить датчик достаточно просто и можно обойтись своими силами. Вся процедура состоит из трех основных частей: демонтаж старого неисправного устройства, установка нового ДПДЗ, сброс ошибки из памяти ЭБУ. В некоторых случаях потребуется произвести регулировку нового девайса.

Действия необходимо проводить при выключенном зажигании, при обесточенном датчике. Раскручиваем два винта крепления, и снимаем разъем с устройства. Ура, старый датчик снят.

Для установки нового датчика необходимо осторожно соединить торец оси дросселя с посадочным местом устройства. Отверстия должны быть совмещены во время поворота устройства по кругу. Далее необходимо вкрутить винты крепления и закрепить разъем.

Чтобы правильно сбросить ошибку из контроллера ЭБУ необходимо оставить отключенные клеммы от аккумулятора не менее чем на 8 часов. Приблизительно за такой срок память контроллера должна обнулиться. Самым надежным вариантом, если первый способ не помог, будет обратиться в сервис, где при помощи мотортестера проблема будет исправлена. С другой стороны, можно рискнуть продолжить использовать транспортное средство в «щадящем режиме», уповая на то, что рано или поздно ЭБУ самостоятельно сбросит ошибку.

Регулировка нового датчика положения дросселя

В большинстве случаев, современные датчики необходимо настроить после установки в автомобиль. Для этого после монтажа следует полностью закрыть заслонку и подключить щупы мультиметра к массе и выходу ДПДЗ. Устройство должно находиться в режиме вольтметра, и подключаться относительно полярности. Далее датчик поворачивается так, чтобы тестер показал минимальное напряжение. В подобном положении датчик необходимо плотно закрепить.

Иногда, после этого можно заметить завышенные холостые обороты. В подобном случае требуется провести «обучение» ЭБУ новым настройкам датчика. Для этого на 20–25 минут сбрасываются клеммы с аккумулятора, и устанавливаются обратно только при закрытой дроссельной заслонке. Далее на несколько секунд включается зажигание, но не заводится двигатель. Спустя 15–20 секунд работы зажигания его можно выключить. Процедуру необходимо повторить по второму кругу. За это время контроллер ЭБУ успеет сохранить новые параметры датчика.

Подробно обзнакомиться с проблемой и способами ее устранения можно на видео в сети:

Главное, при замене датчика положения дросселя использовать исключительно оригинальные устройства хорошего качества. Предметы низшей пробы могут поддаваться воздействию температуры и искажать данные.
