Что находится в аккумуляторе автомобиля?

Устройство и принцип работы аккумуляторной батареи

Want create site? Find Free WordPress Themes and plugins.

Как известно, работа современных портативных устройств основана на использовании автономного источника питания, роль которого выполняет аккумуляторная батарея (АКБ). Также такой источник энергии является обязательным узлом автомобильного транспорта, который помогает запустить машину при помощи стартера. Принцип работы аккумуляторной батареи достаточно прост. Если соблюдать правила использования, то аккумулятор будет работать без перегруза и не уменьшать свою емкость в процессе использования.

Назначение и особенности аккумуляторной батареи

АКБ – это устройство, которое может накапливать энергию и питать электрические устройства, не вырабатывающие ток самостоятельно.

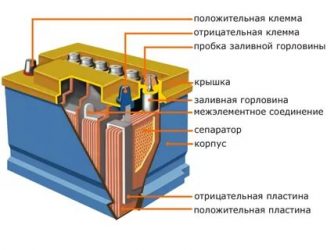

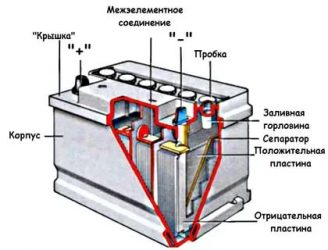

Аккумуляторная батарея состоит из:

• пластмассового или эбонитового корпуса;
• заливной горловины и съемной пробки;
• сепаратора;
• пластин с разным потенциалом (отрицательной и положительной);
• межэлементного соединения;
• выводов со знаком «+» и «-».

В случае автомобильного аккумулятора бывают обслуживаемые и необслуживаемые источники автономного питания. Аккумуляторы с напряжением в 12 Вт состоят из 6 соединенных между собой банок, которые находятся в одном корпусе. Если в автомобиле установлен необслуживаемый аккумулятор, то единственным способам подзарядки АКБ является подзарядка при помощи генератора во время работы двигателя.

В случае обслуживаемого аккумулятора в него можно подливать электролит (смесь дистиллированной воды и серной кислоты) для повышения его плотности или подзаряжать его при помощи зарядного устройства. Данный процесс предусматривает образование двуокиси свинца путем химической реакции воды и сульфата свинца. При этом существенно увеличивается плотность электролита. Если двигатель работает, то заряд (накопление емкости) АКБ происходит с использованием генератора. Специалисты рекомендуют осуществлять заряд аккумуляторной батареи при незначительном напряжении.

Если осуществлять заряд АБ при высоком напряжении, то в результате можно получить огромное разложение воды, что снизит уровень электролита. Неправильное использование аккумуляторной батареи приведет к уменьшению срока использования.
Аккумуляторная батарея эксплуатируется в среднем в течении 3-5 лет в зависимости от условий эксплуатации. Если придерживаться оптимального режима работы такого устройства, то можно увеличить в несколько раз время его использования. Регулярно нужно следить, чтобы все баночки с жидкостью были заполнены до нужного уровня.

Это позволит работать аккумулятору в обычном режиме, не перегружаясь и не разряжаясь.

Принцип работы аккумуляторной батареи автомобиля

В основе принципа работы АКБ лежит преобразование химической энергии в электрическую. Электроды взаимодействуют с электролитом, образуя в результате воду и сульфат свинца. Необходимо отметить, что в случае такого взаимодействия постепенно уменьшается плотность электролита и, соответственно, мощность аккумулятора.

Стоит отметить, что температура воздуха влияет на режим работы устройства: ее увеличение влияет на некоторое увеличение мощности батареи. Однако вместе с такими изменениями может увеличиться коррозия электродов и саморазряд. Если на улице минусовая температура воздуха, то можно прослеживать уменьшение разрядной емкости, уменьшение электролита и замедление химических процессов.

Поэтому автомобилисты рекомендуют снимать АКБ во время длительной стоянки машины в условиях зимы.

Устройство и принцип работы аккумуляторной батареи

Виды АКБ. В наше время можно приобрести различные аккумуляторные батареи, которые отличаются между собой двумя признаками:

• принципом действия;
• конструкцией.

По химическому составу активного вещества АКБ бывают следующих видов:

• серебряно-цинковые;
• никель-кадмиевые;
• свинцово-кислотные;
• щелочные железо-никелевые аккумуляторы.

Все эти виды АКБ имеют разную степень использования. Так, например, популярными можно считать накопительные устройства, которые имеют свинцово-кислотные наполнители (автомобильные варианты аккумулятора). Устройства, использующие химическое взаимодействие железа и никеля, используются реже. Серебряно-цинковые аккумуляторы практически не используются.

Это можно объяснить тем, что стоимость их довольно велика, а время использования незначительное. Различные аккумуляторы имеют разный принцип работы, время эксплуатации, емкость.
Важным параметром любой АКБ считается емкость. От такого показателя зависит потребление и отдача энергии. На аккумуляторах, которые предназначены для автомобилей, можно увидеть маркировку, которая указывает на емкость устройства.

Она может быть представлена таким образом: 55, 60, 75 Ам*ч. Для телефонных батарей характерна такая емкость – 2000, 1500, 1000, 700 mAh (тысячные доли Ампера). Выбор аккумуляторной батареи необходимо осуществлять, исходя из потребляемого заряда или предполагаемой нагрузки устройства. При неправильном или длительном использовании АБК емкость может уменьшаться.

Очень часто это прослеживается при длительном использовании аккумуляторной батареи в легковом автомобиле или же при неполной зарядке батареи, если речь идет про мобильный телефон.

Щелочные аккумуляторы и их использование

Аккумуляторы такого типа могут иметь различное наполнение:

• никель + железо;
• никель + кадмий.

В основе таких устройств имеется прямоугольный корпус, сделанный из качественной стали. Внешняя часть батареи для заряда имеет небольшой слой никеля. Внутри устройства есть отрицательные и положительные пластины, причем положительных пластин на одну единицу больше. Все пластины сделаны из стальных ламелей и по внешнему виду одинаковые. На них нанесен небольшой слой никеля. Внутри пластин имеется в небольшом объеме активная масса. Все пластины соединены между собой с помощью ребер. В щелочную АКБ электролит может заливаться только через специальное отверстие, имеющее клапан с целью выпуска излишков газов.

Если брать во внимание никель-кадмиевые батареи, то они практически ничем не отличаются от никель-железных автономных источников. Главным отличием считается наличие у них сепараторов, которые находятся между пластинами. Если все части аккумулятора работоспособны, то он будет использоваться достаточно долго. Данные устройства преобразовывают электрическую энергию в химическую. Если на клеммы такого устройства поступает ток, то в результате такого действия может произойти обратный процесс.

Принцип работы свинцово-кислотного аккумулятора

Этот вид накопительного источника энергии можно отнести к самому популярному и востребованному, так как они используются практически на всех автомобилях. Он имеет несколько ячеек и электроды, которые представляют собой своеобразные свинцовые решетки с мелкой ячейкой. Решетки обоих полярностей в своей основе имеют разное содержание: диоксид свинца содержится в решетках со знаком «+», в минусовых решетках содержится свинец. Такие накопительные устройства устойчивы к морозам и относительно недорогие.

Принцип работы малогабаритных батарей

В различных устройствах имеются аккумуляторные батареи, которые отдают заряд. С помощью такого заряда другие устройства могут работать длительное время без осуществления подзарядки. К числу таких устройств можно отнести мобильные устройства. У них аккумулятор имеет небольшие размеры. Однако их емкость может быть разной. Банки таких аккумуляторов составляют обычные мягкие пакеты из пластика, которые заполнены литием. Этот химический состав похож по консистенции на сметану.

Чтобы выполнить контрольное измерение такой батареи, необходимо использовать специальный прибор, который называется контроллер. Это небольших размеров электронная плата, которая подключается к зарядному устройству и определяет подачу заряда. У таких аккумуляторов нет клемм или контактов. Эту роль берет на себя коннектор, который состоит из многополюсного соединения. Принцип работы такого аккумулятора аналогичен обычным АКБ литий-ионного типа.

Однако, их стоимость и габариты значительно меньше.

Правильный подход к выбору аккумуляторной батареи позволит подзаряжать другие устройства, необходимые человеку. Предварительно перед приобретением такого устройства, можно ознакомиться с его параметрами и работоспособностью в Интернете.

Did you find apk for android? You can find new Free Android Games and apps.

Аккумуляторная батарея автомобиля — назначение, устройство и типы

Аккумуляторная батарея обеспечивает электрическим током все потребители, пока двигатель не работает или работает на очень малых оборотах, также является резервным источником питания в случае выхода из строя генератора.

Внимание
В случае выхода из строя генератора не стоит затягивать с его ремонтом, необходимо сразу решать возникшую проблему. Длительное использование исключительно АКБ может вывести ее из строя, причем в самый неподходящий момент.

Одним из основных функциональных назначений АКБ является пуск двигателя с помощью стартера.

Устройство аккумуляторной батареи

В аккумуляторной батарее происходит преобразование химической энергии в электрическую. Химия в том, что взяли и поместили в раствор серной кислоты две пластины, состоящие из свинца, и на пластинах сделали выводы (рисунок 10.1). Подсоединили к выводам два провода от генератора, начали вращать его, чтобы тот выделял электрический ток и зарядили АКБ (пока аккумулятор заряжается, он является потребителем тока).

В данном случае электрическая энергия преобразовалась в химическую – аккумулятор зарядился. Отсоединили от выводов генератор и подсоединили, например, лампочку, и она загорелась! Потому что начался процесс преобразования химической энергии в электрическую. Прелесть данной конструкции в том, что процессы зарядки и разрядки можно производить многократно.

И если соблюдать основные, довольно несложные, правила эксплуатации АКБ, она может прослужить долгое время.

Простейший аккумулятор состоит из двух пластин, помещенных в корпус (его еще называют банкой), этот корпус заполнен раствором серной кислоты (который называется электролитом) и закрыт сверху крышкой. В крышке имеются отверстия, через которые выведены по два вывода от каждой из пластин (положительный и отрицательный).

Рисунок 10.1 Принцип работы аккумуляторной батареи.

Любая АКБ состоит из нескольких (чаще шести) простейших батарей, описанных выше. Почему именно шести? Бортовая сеть автомобиля рассчитана на 12 вольт, а значит и аккумуляторная батарея должна выдавать столько же. Ввиду своих габаритных размеров одна банка (две пластины) обеспечивает напряжение приблизительно в 2 вольта. Для получения 12 вольт положительные и отрицательные пластины соединяют последовательно и делают два общих вывода – положительный и отрицательный (смотрите рисунок 10.2).

Примечание
Аккумуляторная батарея должна иметь такие габаритные размеры, чтобы оптимально вписаться в ограниченное пространство моторного отсека автомобиля.

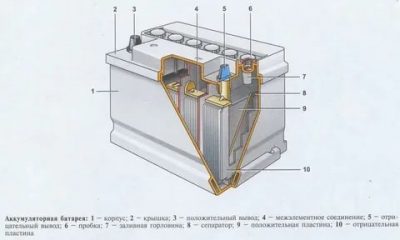

Рисунок 10.2 Устройство аккумуляторной батареи.

На многих современных автомобилях для предотвращения кражи головного модуля аудиосистемы существует своеобразная защита, которая блокирует аудиомагнитолу после отключения отрицательной клеммы от аккумуляторной батареи. Чтобы магнитола заработала, в нее необходимо ввести определенный код – ключ. Если вы приобретаете новый автомобиль, данный код вам вручат в салоне, если покупаете машину с рук, необходимо уточнить у владельца наличие такого кода.

Примечание
Стоит помнить, что в некоторых современных автомобилях после отключения АКБ и повторного подключения бортовой компьютер может вывести сообщение об ошибке, которое можно сбросить с помощью специализированного оборудования на СТО.

Типы АКБ

По принципу необходимости обслуживания аккумуляторные батареи разделяют на: обслуживаемые и необслуживаемые. Одним из подтипов обслуживаемых стали малообслуживаемые АКБ. На данный момент применение обслуживаемых АКБ сведено к минимуму. Названия типов аккумуляторных батарей говорят сами за себя.

Основа свинцово-кислотных АКБ, о которых идет речь в данной главе, — жидкий электролит. Однако технологии производства батарей шагнули далеко вперед и сейчас довольно часто можно встретить АКБ, выполненные на базе технологии AGM, в которой сам электролит абсорбирован в стеклянных волокнах. Также не стоит забывать и о набирающих популярность гелевых АКБ (GEL), в них электролит загущен с помощью силикагеля до гелеобразного состояния.

Из-за большого многообразия типов АКБ возникло много споров относительно эффективности и стойкости каждого из них. Если по существу, то нет одного, идеального для всех эксплуатационных условий аккумулятора. Ибо, выигрывая в чем-то одном, любой тип АКБ обязательно существенно проигрывает в чем-нибудь другом.

Так, например, столь популярные необслуживаемые «кальциевые» аккумуляторы имеют очень низкие показатели саморазряда и не требуют к себе какого-либо внимания, однако они очень сильно «боятся» глубоких разрядов (как пример, при многократных коротких поездках в зимний период). С такими разрядами АКБ такого типа придет в непригодность за очень короткий период эксплуатации.

А вот малообслуживаемые АКБ глубоких разрядов не боятся, но взамен требуют регулярной доливки дистиллированной воды (в среднем, раз в полгода).

Примечание
Во время зарядки АКБ происходит закипание электролита, но закипание не в бытовом понимании этого слова, просто происходит расщепление воды на кислород и водород (появляются пузырьки). Составная часть электролита – вода – выкипает, а плотность электролита, соответственно, растет. Чтобы привести плотность электролита в норму, доливают дистиллированную воду.

Внимание
Одной из существенных опасностей при плановой зарядке АКБ является выделение водорода из электролита. И вроде мало, но и взорваться может. Поэтому при обслуживании и эксплуатации АКБ необходимо соблюдать все меры предосторожности.

 Основные характеристики АКБ

Полярность указывает на расположение отрицательного и положительного выводов батареи. Полярность бывает прямой и обратной.

Примечание
Чтобы узнать, какая полярность на вашей АКБ, установите ее к себе той стороной, ближе к которой смещены выводы. Посмотрите, какой из выводов обозначен знаком «+», а какой — знаком «-». Если «+» находится слева, значит полярность прямая, если справа – обратная.

Номинальная емкость (обозначается С20) — количество электричества (в А·ч), которое способна отдать АКБ при 20-часовом режиме разряда током, численно равным 0,05 номинальной емкости до напряжения на выводах 10,5 В при температуре электролита 25 °С.

Внимание
Следует всегда помнить о том, что на автомобиль следует устанавливать АКБ той емкости, которая указана заводом-изготовителем транспортного средства. В принципе, ничего страшного не случится, и первое время будет радовать резвый пуск двигателя, но не стоит забывать о том, что возможности генератора не безграничны, а условия эксплуатации автомобиля могут быть очень суровы. Как следствие, батарея большей емкости будет постоянно недополучать энергию для восстановления — не будет заряжаться на 100%, что в скором времени приведет к выходу ее из строя.

Резервная емкость (обозначается Cр) – время разряда в минутах полностью заряженной батареи током 25 А до напряжения 10,5 В при температуре электролита 25 °С.

Примечание
Резервная емкость в 1,63 раза больше номинальной в числовом выражении (так, для АКБ емкостью 55 А·ч она составляет приблизительно 90 минут). Это время, в течение которого полностью заряженная батарея может обеспечивать электроэнергией минимальное количество потребителей, необходимых для безопасного движения автомобиля в случае отказа генератора.

Ток холодной прокрутки (Iх.п.) – по ГОСТу (ДСТУ) 959-2002 – это ток разряда, который способна отдать батарея при температуре электролита минус 18 °С в течение 10 секунд при напряжении не менее 7,5 В. Чем выше данный параметр, тем лучше двигатель будет пускаться зимой, однако по причине увеличения нагрузки на стартер может снизиться его ресурс.

Примечание
Величина тока холодной прокрутки зависит от методики ее измерения. Примерное соответствие значений тока холодной прокрутки, определенного по разным стандартам, приведено в таблице ниже.

DIN 43559, ГОСТ 959-91	170	200	225	255	280	310	335	365	395	420
EN 60095-1, ГОСТ 959-2002 (Россия)	280	330	360	420	480	520	540	600	640	680
SAE J537	300	350	400	450	500	550	600	650	700	750

Одним из основных показателей, характеризующих рабочее состояние АКБ, является плотность электролита. Она должна быть всегда в определенном диапазоне. Если АКБ малообслуживаемая, то летом плотность немного понижают, а вот зимой, чтобы исключить вероятность замерзания электролита, повышают.

Примечание
Плотность электролита измеряется специальным прибором – ареометром.

При покупке АКБ

Допустим, вы решили заменить источник питания. Придя, например, в магазин автозапчастей, определились с моделью. Теперь внимательнее. Спросите сначала АКБ сухозаряженный (без электролита) или залитый электролитом и заряженный. В первом случае срок хранения на складе не должен превышать трех лет, во втором – полугода.

Посмотрите на дату изготовления АКБ и если с даты производства прошло более одного года, выполните, по возможности, следующие проверки:

• осмотрите корпус на наличие повреждений;

Для залитых и заряженных

• уровень электролита должен находиться между метками «min» и «max» (корпус из полупрозрачного пластика) или быть выше примерно на 15 – 20 мм от верхнего торца пластин;
• плотность электролита должна составлять 1,25–1,26 г/см3 при 25±5 °С;

Маркировка АКБ

Рисунок 10.3 Маркировка АКБ по отечественному стандарту.

Рисунок 10.4 Маркировка АКБ по европейскому стандарту EN 60095-1.

Рисунок 10.5 Маркировка АКБ по американскому стандарту SAE J537.

Для всех

• цвет индикатора заряженности (если такой есть в наличии) должен быть зеленым;
• напряжение на выводах без нагрузки должно быть не менее 12,6 В.

Внимание
Так или иначе, но в наличии должна быть инструкция по эксплуатации на русском или украинском языке и гарантийный талон с указанными условиями гарантии.

Не стесняйтесь требовать от продавца выполнения описанных выше проверок, ведь автомобильная АКБ это не батарейка в плеер, и приобретается не на один месяц, причем от качества АКБ зависит работа всех электрических систем автомобиля.

5 признаков умирающего аккумулятора

Запомните их, без аккумулятора машина не заведется

Если аккумулятор разряжен, машина не заведется. Вообще. Попутно может отключиться бортовая охранная электроника, и автомобиль станет уязвим перед угонщиками и вандалами. В этой статье рассказываем про признаки севшего аккумулятора и что делать дальше.

Зачем нужен аккумулятор

Аккумулятор (он же АКБ, он же Батарея) умеет накапливать электрический ток, некоторое время хранить его и расходовать на нужды автомобиля.

Откуда аккумулятор берет ток

Автомобильный аккумулятор заряжается генератором. Генератор вращается двигателем, вырабатывает ток, питает большинство бортовых систем и… да, заряжает аккумулятор.

На что идет ток от аккумулятора

Аккумулятор питает стартер. Без него невозможно запустить двигатель. Аккумулятор связан со всей бортовой электрикой и электроникой, которая работает при выключенном двигателе:

• приборная панель;
• мультимедийная система;
• охранные системы;
• фары и свет в салоне;
• обогрев стекол, зеркал;
• климат-контроль;
• обогрев сидений.

Полный список может отличаться и зависит от конкретной модели и комплектации. Например, во многих современных автомобилях ближний свет в фарах не работает при выключенном зажигании.

Аккумулятор питает бортовое оборудование только при выключенном двигателе. Если работает генератор, питание поступает от него.

Признаки разряженного аккумулятора

Как только запустите двигатель, исправный аккумулятор зарядится от генератора автоматически. Например, поехали на пикник, весь день слушали музыку и к вечеру подсадили аккумулятор. Отправляетесь в обратную дорогу — АКБ начинает заряжаться и к концу поездки восстанавливает заряд.

Если аккумулятор сильно разряжен или близок к выходу из строя, энергии от генератора для полной зарядки ему не хватит. Ее может не хватить даже на запуск двигателя.

1. Машина заводится с трудом

Звук, который вы слышите после поворота ключа или нажатия стартовой кнопки и перед включением двигателя — это звук стартера. Беспроблемный пуск — это когда вы повернули ключ и машина завелась самое позднее через секунду. Если у стартера будто включился замедленный режим, проблема в аккумуляторе.

Если стартер крутит бодро, но машина все равно не заводится, это уже совсем другая история.

Если машина завелась с трудом, не глушите ее сразу! Возможно, аккумулятор отдал последнюю энергию и завестись повторно ее не хватит. Дайте двигателю поработать 20-30 минут, чтобы аккумулятор подзарядился. Желательно, на ходу, при 2-3 тысячах оборотов.

2. Низкий заряд аккумулятора

Если в вашем бортовом компьютере есть индикатор заряда аккумулятора, проверьте показатели. Значения могут быть указаны в вольтах или процентах:

Если значения отличаются от идеальных, стоит заехать на диагностику. Проблемы аккумулятора быстро прогрессируют.

Если бортовой компьютер в вашем автомобиле не показывает напряжение, купите вольтметр. Это устройство с дисплеем, размером с флешку, которое подключается к прикуривателю и показывает напряжение в бортовой сети. Продается в автомагазинах и на китайских торговых площадках. Стоит от 100 рублей.

Напряжение в бортовой сети может на 0,5-1В отличаться от напряжения аккумулятора. Дело в высокой погрешности недорогих вольтметров и потере тока на потребителях. В автосервисе напряжение измеряют на клеммах аккумулятора профессиональным мультиметром.

3. Низкая плотность электролита

Для диагностирования неисправности нужно специальное оборудование!
Электролит — это электропроводящая жидкость, которая находится внутри аккумулятора. В классических аккумуляторах — это смесь воды с кислотой (как правило, серной, но возможны варианты). Есть также специальные АКБ с маркировками GEL и AGM, о которых стоит рассказывать отдельно. Батареи с жидким электролитом самые распространенные, и этот пункт о них.

Плотность электролита проверяется при помощи прибора ареометра. При проверке учитывается температура окружающего воздуха:

При замере плотности электролит может попасть на кожу и вызвать ожог, не рекомендуем проводить эту процедуру самостоятельно.

4. Неравномерная плотность электролита

Для диагностирования неисправности нужно специальное оборудование!
Внутри классического кислотного аккумулятора находятся 6 пластин, каждая из которых связана с отдельным колодцем для электролита. Плотность замеряется в каждом колодце, и везде она должна быть примерно одинаковой, плюс-минус 0,02 единицы.

Если разность больше, значит, у вашей батареи начали разрушаться пластины, а этот процесс необратим. В народе такая ситуация называется «осыпавшимися банками». Такой аккумулятор может разрядиться даже от прослушивания музыки в течение 2-3 часов или не отключенной вовремя сигнализации.Зимой аккумулятор с «осыпавшимися банками» может не завести автомобиль уже при температуре -5-10°С. Исправный АКБ должен справляться с запуском мотора до -25°С.

5. Низкий пусковой ток

Для диагностирования неисправности нужно специальное оборудование!
Аккумулятор сильно нагружается при запуске двигателя. Лампочки на панели и музыка — для него ерунда, при условии, что в багажнике нет киловаттного сабвуфера. Величина пускового тока — это максимальная сила тока, который аккумулятор может выдать единовременно. Машина плохо заводится при низком показателе.

Пусковой ток измеряется специальным диагностическим комплексом — обычный мультиметр не подойдет.

Причины уменьшения пускового тока:

• разрушение свинцовых пластин;
• сульфатация пластин.

При сульфатации пластины покрываются сульфатами свинца или кальция, что-то вроде налета, которая мешает пластинам нормально накапливать и отдавать ток. Сульфатация — естественный процесс, но он сильно ускоряется глубоким разрядом аккумулятора. Например, после поездки с неисправным генератором.

Полностью восстановить такой аккумулятор нельзя, стоит запланировать покупку нового.

Если аккумулятор уже разрядился

Раньше машины в такой ситуации заводили «с толкача». С современными эта шутка не пройдет. Лучший выход — «прикурить» машину от другой при помощи силовых проводов.

Как правильно «прикуривать» автомобиль

Донор — автомобиль, от которого «прикуривают».
Реципиент — автомобиль, который «прикуривают».У аккумуляторов может быть прямая и обратная полярность. Это значит, у одних плюсовая клемма справа, а у других слева. Обязательно проверьте маркировки на корпусе аккумулятора, когда подключаете донор к реципиенту.

1.

Заранее купите провода и положите в багажник. Понадеетесь, что найдете кого-то с проводами, — будете искать до полуночи. Покупайте средний ценовой сегмент и дороже. Провода должны быть не короче 3 метров, из мягкого и толстого провода.

У «крокодилов» должна быть жесткая пружина и НЕ должно быть люфта, иначе они будут болтаться на клеммах.

2. Перед установкой силовых проводов заглушите донор.

3. Отсоедините провод от минусовой клеммы аккумулятора донора (желательно, но не обязательно).

4. Закрепите «крокодилы» на клеммах аккумуляторов обоих автомобилей в следующем порядке: плюс реципиента — плюс донора — минус реципиента — минус донора. Убедитесь, что полярность совпадает.

5. Не включая донор, заведите реципиента.

6. Получилось? Отлично, отправляйтесь в сервис проверять аккумулятор на жизнеспособность и/или в автомагазин за новым.

7. Не получилось? Заведите донора, дайте 3 тысячи оборотов на холостых на 2-3 минуты. Не сбрасывая оборотов с донора, заводите реципиента.

8. Опять не получилось? Или аккумулятор практически мертв и его точно нужно менять, или дело вообще не в нем.

Бывает так: машина заводится, но, по диагностике, аккумулятор умирает. Если вы не готовы купить качественную замену прямо сейчас, какое-то время можно ездить, но к зиме он точно перестанет работать. Несколько месяцев на замену у вас есть.

Максим Ромаданов

Оригинал статьи

Принцип работы аккумулятора

Аккумулятор без преувеличения можно считать вторым сердцем транспортного средства. Для правильного выбора АКБ и ее эффективной работы полезно знать, из чего состоит аккумулятор, как работает аккумулятор автомобиля, основные характеристики и другие важные параметры.

История развития АКБ

Когда-то для запуска двигателя, необходимо было с усилиями крутить стартерный рычаг. Это очень изнурительное занятие. У современных автомобилей данную проблему решает автоаккумулятор. Отметим, что принцип работы автомобильного аккумулятора был описан больше 1,5 веков назад и на сегодняшний день он не изменился.

АКБ в системе автомобиля

Аккумуляторы «свинцового» типа имеют высочайшую надёжность, отличное качество в паре с доступной стоимостью, а также подлежат утилизации. Благодаря этому они востребованы, а процесс их развития активно движется вперед.

В последнее время возрастающей популярностью начинают пользоваться транспортные средства, имеющие электрический гибридный привод, а также электромобили. Доступны и постоянно модернизируются АКБ закрытого исполнения. Данные аккумуляторы не предполагают специального обслуживания, поскольку вещество, заливаемое внутрь (дистиллированная вода) почти не подлежит разложению. Предпринимались попытки заменить АКБ пневматическим оборудованием, обеспечивающим запуск силового агрегата, и особыми накопителями конденсаторного типа. Но все они не привели к желаемому результату.

Значимость аккумуляторной батареи растает. А потому нельзя недооценивать большое значение развития и усовершенствования производственных технологий «обыкновенного» аккумулятора.

Для чего нужна аккумуляторная батарея

АКБ имеет не меньшее значение для автомобиля, чем мотор – именно аккумуляторная батарея обеспечивает:

• пуск силового агрегата;
• питание электроэнергией устройств при неработающем двигателе;
• помощь генератору при максимальных нагрузках.

Работая совместно с генератором, АКБ участвует в обеспечении переходных процессов, требующих тока высокой мощности, кроме того она стабилизирует пульсации тока в электросети.

как устроена АКБ

Классическая АКБ

До сегодняшнего дня широко применяются три вида электроаккумуляторов:

• свинцово-кислотный аккумулятор — дата его создания начало ХХ столетия и на сегодня устройство аккумуляторной батареи автомобиля не изменилось;
• с литиево-ионным аккумулятором автолюбители познакомились не так давно (около 15 лет назад) его конструкцию и скорость завоевания рынка называют революционной, впрочем, как и постоянное ее усовершенствование;
• железо-никелевый аккумулятор безламельного типа тоже появился недавно, но его производственные затраты и конечная потребительская стоимость оказались слишком высоки, поэтому со временем он был вытеснен с рынка.

Свое долголетие свинцово-кислотная АКБ обеспечивает абсолютным лидерством ДВС. То, как устроен автомобильный аккумулятор максимально соответствует требованиям безопасности к источнику электрической энергии, который обеспечивает кратковременную выдачу ее с громадной силой, требуемой при старте силового агрегата машины. Другие типы аккумуляторных батарей, имея гораздо высокие значения ёмкости или не выдерживали такие мощные нагрузки, или технологии, используемые при производстве, был слишком сложными и дорогостоящими.

Устройство АКБ

Любой автомобиль укомплектован стартерным аккумулятором, который обеспечивает напряжение 12В. Давайте подробно разберем, из чего состоит АКБ и какие процессы происходят внутри в ходе работы.

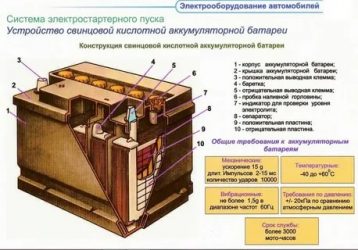

Как устроен аккумулятор

Гальванический элемент

Их в стандартном аккумуляторе 6 штук. Они соединяются последовательно специальными перегородками и размещаются в специальный корпус.

Данные элементы являются основными составляющими аккумуляторной батареи. Каждый из них включает в себя два свинцовых электрода, имеющих разную полярность (плюс/минус), которые выполнены в виде решётчатых пластин. Блок с электродами погружается в электролит (38% раствор — серная кислота/дистиллированная вода). Ячейки у пластин заполняются рабочим составом.

Сепаратор

Материал пористого типа, имеющий свойства изолятора. Его задачей является защита электродов от замыканий.

Сепаратор не допускает циркуляцию рабочего раствора в блоке, одновременно предотвращая соприкосновение электродов с разными зарядами.

Перемычки

Перемычки у элементов, пластин/бареток и отводами полюсов АКБ выполнены из свинца. Они проходят через перегородку элемента. Отводы полюсов различаются по значению размеров. Положительный отвод в диаметре больше, чем отвод отрицательный. Это защищает от неправильного подключения АКБ я остается обязательным условием при производстве аккумуляторов.

Из-за переполюсовок срок качественной эксплуатации АКБ значительно сокращается, поскольку рабочий раствор разрушается.

Корпус АКБ

Призван обеспечить безопасность/целостность всей конструкции и выполняется из качественного изолирующего материала, который устойчив к взаимодействию с кислотами, серьезным колебаниям температурного режима и вибрациям.

Сегодня для изготовления корпуса применяется полипропилен. Корпус состоит из 2-х элементов — главная ёмкости и герметически закрываемая крышка. Для удобства крепления аккумулятора, снаружи корпуса расположены отбортовки.

Соединение перемычек у элементов

Для получения напряжения требуемой мощности на выходе каждый гальванический элемент соединен с соседним посредством межэлементных перемычек.

Всегда применяется соединение последовательного типа, когда положительный отвод одного из блоков подключен к отрицательному отводу своего соседа.

Рабочая смесь

Камера в аккумуляторе заполняется рабочей смесью – электролитом, которым заполняются ячейки свинцовых пластинок и сепараторные поры.

Конструкционной особенностью устаревших аккумуляторных батарей было присутствие пробки вверху гальванического элемента. Это позволяло при необходимости доливать рабочую смесь внутрь блоков. Современные АКБ специального обслуживания не предполагают.

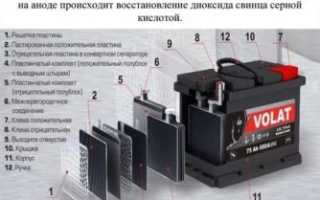

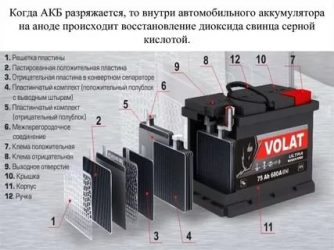

Разряд аккумуляторной батареи

В момент разряда АКБ отдает электроэнергию бортовым элементам, нуждающейся в ней. Происходит преобразование химических энергий, накапливающейся в аккумуляторе, в электроэнергию.

С подключенной нагрузкой аккумулятор утрачивает энергию – разряжается: объем дистиллята в составе электролита возрастает, соответственно, доля кислоты в растворе сокращается.

Разряд аккумулятора

Заряд АКБ

В момент заряда батарея копит энергию (электрическую), преобразующуюся в новую химреакцию. Зарядка может производиться от различных источников:

• автогенератор;
• внешний источник/зарядное устройство;
• посредством выпрямителя.

Зарядка батареи от автогенератора начинается сразу после пуска силового агрегата автомобиля. У современных электромобилей зарядка аккумулятора (12В) осуществляется от высоковольтного источника. В процессе зарядки показатель концентрации кислоты возрастает, химическая энергия возвращается к исходным значениям, а затем вновь преобразуется в электроэнергию.

Заряд аккумулятора

Ёмкость

Данная характеристика обозначает способность батареи отдавать электроэнергию. Расчёт этого значения выполняется умножением показателей силы тока и времени. Единица измерения А/ч. Ёмкость батареи имеет зависимость от конструктивных особенностей (материал, взятый при производстве электродов и сепараторов, их качество, размер и пр.), кроме того от особенностей рабочего раствора (температурный показатель и значение плотности, объем заряженности и режим разряда). Показатель ёмкости существенно понижается при низкой температуре и небольшой плотности рабочей смеси.

Номинальная ёмкость выражает кол-во отдаваемой электрической энергии. Данное значение замеряется при соблюдении следующих условий:

1. АКБ должна быть заряжена на 100%.
2. Значение тока равняется 1/20 ёмкости при беспрерывном разряде в течение 20ч.
3. Электролит должен иметь температуру 25C.
4. Значение напряжения на выходе должно быть не менее 10,5В.

Это важнейший показатель, определяющий параметры электрооборудования, работающего в авто.

Ток холодной прокрутки (ТХП)

Данная характеристика необходима для определения пусковых свойств батареи при низкой температуре. Оно измеряется при минус 18C с полностью заряженной батарей.

Показатель ТХП не должен снижааться за отметку заданного показателя в течение установленного кол-во времени. Чем больше показатель ТХП, тем проще будет заводиться мотор в зимний период.

Коэффициент заряда (КЗ)

При заряде батареи необходим значительный объем энергии. Он гораздо больше объема, который АКБ отдает. Это связано с потерями в процессе нагрева и сопутствующими химреакциями.

Для полного заряда батареи необходимо 105-110%% электрической энергии, взятой с АКБ.

Напряжение гальванических элементов

Это напряжение между плюсовыми и минусовыми отводами гальванических элементов. На показатель влияет концентрация, а также температура кислоты в рабочей смеси.

У стандартной батареи любой гальванический элемент имеет показатель 2В.

Номинальное напряжение (НН) и напряжение на выводе

В соответствии с действующими стандартами показатель НН одного элемента АКБ равняется 2В. Поскольку элементы соединены последовательным способом, общий показатель напряжения равняется сумме значений всех значений. Отсюда получается общее напряжение батареи 12В.

Напряжение на выводе — показатель напряжения, которое измеряется на отводах полюсов АКБ.

Маркировка АКБ

Напряжение газовыделения

Показатель напряжения заряда, превышение которого провоцирует выделение газа. Данный показатель связан с температурным значением. Для любого элемента он равняется 2,4В. Значит, вся АКБ имеет показатель 14,4В.

Превышение данного показателя ведет к разложению дистиллята, содержащегося в рабочем растворе. Это способствует образованию водорода и кислорода, а при их смешении образуется взрывоопасный газ.

Напряжение холостого хода (НХХ)

НХХ также называют напряжением покоя – это напряжение на отводах при отсутствии нагрузки. После заряда/разряда аккумулятора НХХ меняет показатель.

Окончательный показатель получается лишь при стабильной плотности рабочей смеси.

Потеря воды

При показателе напряжения выше 14,4В дистиллят электролита аккумулятора быстро разлагается и улетучивается. Скорость данного процесса зависит от температурного режима.

Показатель уровня рабочего раствора понижается, процент содержания кислоты возрастает, а период службы АКБ становится меньше. Из-за этого увеличивается вероятность образования искры, что может спровоцировать взрыв батареи.

Отвод газа

Для отвода газов, образованных при химреакциях, в батарее имеется газоотвод. Это обеспечивает направленный отвод газа в определенное место. Вывод газа осуществляется с разных сторон (плюс/минус) — это зависит от места его нахождения в батарее. В некоторых модификациях АКБ предусмотрено 2 отверстия для отвода газа — на обеих сторонах вывода.

Важно! Одно отверстие обязательно герметично закрывается. Если закрыто два отверстия, то аккумулятор «разорвется». Почти у всех сегодняшних батарей отвод газа осуществляется от минусового вывода.

Саморазряд

Процесс, вызванный химреакциями, происходящими внутри батареи. Он происходит даже если к аккумулятору нет подключений внешних потребителей. Показатель зависит от температурного режима и технологических процессов, применяемых при производстве батареи.

Для сведения значения к минимуму в производстве электродов не используют сурьму для сплава со свинцом, заменяя ее кальцием. Это гарантирует наименьшее значение саморазряда в ходе старения. В соответствии с установленными нормативами саморазряд АКБ равен ориентировочно 3% в месяц (0.1% в день).

АКБ в системе автомобиля

Оптимальные условия нагрузок для АКБ

Идеальной нагрузкой для батареи остается нагрузка заряда. В процессе работы генератора питаются все потребители электроэнергии в автомобиле и осуществляется заряд батареи.

Для примера возьмем поездку на машине за городом по трассе в хорошую погоду с большой частотой вращения силового агрегата. В данных условиях генератором производится больше электроэнергии, чем необходимо всем потребителям. Остаток тока полностью уходит на заряд аккумуляторной батареи.

Негативные условия нагрузки для аккумуляторной батареи

Тут для примера приведем противоположные условия – машина едет по городу в холодную с туманом ночь. В этой обстановке вырабатываемой энергии не хватает на питание всех электроприборов сети (у авто включены фары, подогрев/обогрев и пр.). При нехватке производимого тока, для качественного питания потребителей энергия берется с батареи. За счет этого, батарея не только не получает заряд, а напротив, разряжается.

При слишком низких температурных значениях понижается способность батареи получать заряд.

Помните! В морозы частый пуск силового агрегата в коротких поездках отрицательно влияет рабочие характеристики АКБ.

Устройство необслуживаемого аккумулятора автомобиля

Аккумуляторная батарея (АКБ) автомобиля представляет собой особо значимый элемент устройства машины. Он является источником тока, имеющего способность запасать энергию, нужную для работы электрических элементов транспортного средства.

Его функции отвечают за:

1. Запуск — подачу энергии стартеру, который отвечает за вращение двигателя при запуске.
2. Выработку тока для работы электронных систем в случае недостаточной мощности генератора.
3. Питание устройств при не заведенном автомобиле.

Характеристика необслуживаемого аккумулятора

Маркировка аккумулятора

Сегодняшний уровень технического развития дал возможность фирмам автопроизводителям использовать наиболее совершенные и качественные аккумуляторы — необслуживаемые аккумуляторные батареи.

Устройство необслуживаемого аккумулятора автомобиля имеет характерные особенности, дающие приятную возможность потребителям уделять данной батарее минимум внимания.

Обслуживание автомобильного аккумулятора

Стоит обозначить, что необслуживаемый аккумулятор – это современный источник энергии, который в своем устройстве не предполагает и не имеет специальных отверстий для доливания воды или электролита, корпус данных батарей полностью герметичен.

С момента разработки автомобильного аккумулятора прошло более 150 лет и его базовое устройство остается без изменений для любого типа АКБ по настоящее время. Главными элементами АКБ являются: кислота и свинцовые пластины.

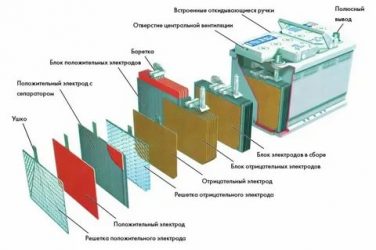

Конструкция аккумуляторной батареи

Современные АКБ состоят из следующих основных элементов:

1. Пластины (гальванические элементы)
2. Сепараторы – прослойки
3. Полюсные выводы
4. Герметичный корпус (моноблок)
5. Крышка корпуса

Элементы аккумулятора

Пластины аккумулятора

В техническое устройство аккумуляторных батарей включены гальванические элементы (пластины) – химические источники электроэнергии. Их количество составляет 6 штук, они соединены друг с другом последовательно, при помощи перемычек. Один отрицательно заряженный вывод блока крепится к положительному выводу другого.

Гальванические элементы располагаются в отдельном корпусе, при этом они разделены перегородками. В своей совокупности аккумуляторы образуют батарею.

Гальванический элемент автомобильного аккумулятора относится к обратимым источникам химического тока – это означает, что цикл «заряд-разряд» можно повторять несколько раз. Он состоит из двух электродов (полублоков) разной полярности – свинцовых решетчатых пластин. Электроды располагаются в растворе серной кислоты (38 %) и дистиллированной воды. Их смесь является электролитом – веществом, способным проводить ток.

Сепараторы — прослойки

Между электродами, во избежание короткого замыкания, находится сепаратор – диэлектрическая прослойка. Сепаратор выполняет функцию изолятора, и не допускает соприкосновения электродов разной полярности, но при этом не нарушает электролитическую проводимость батареи.

Сепаратор изготовлен из пластмассы микропористой структуры, в виде конверта, надетого на гальванические элементы положительного заряда. Такой прием помогает активной массе с положительно заряженных пластин не оседать на дне моноблока и не соприкасаться с пластинами отрицательного заряда.

Разработка устройства сепаратора в форме конверта позволила фирмам производителям АКБ прийти к малообслуживаемым и необслуживаемым аккумуляторам.

Полюсные выводы

Полюсные выводы АКБ изготовлены из свинца. Их размер различается в зависимости от полярности вывода, так положительный является большим по отношению к отрицательному. Данная особенность не случайна и служит защитой от неправильного подключения элементов аккумуляторной батареи, что в свою очередь исключает потерю активных масс и помогает избежать сокращения работоспособности АКБ.

Герметичный корпус АКБ

Корпус аккумулятора (моноблок) прошел свою эволюцию от деревянного, покрытого изнутри листовым свинцом, далее – эбонита.

В 40-х гг. XX века появились первые корпуса из синтетических материалов. Современные АКБ состоят из синтетического полипропилена. К материалам моноблоков предъявляются большие требования относительно его долговечности и безопасности. Корпус рассчитан выдерживать постоянное соприкосновение химических составляющих, вибрацию и изменение температуры.

Крышка корпуса

Назначение крышки корпуса – плотное закрытие межэлементных соединений АКБ. У прежних аккумуляторов ячейками были резьбовые пробки, предназначенные для доливки электролита и отвода газа при эксплуатации аккумулятора. В конструкции необслуживаемого АКБ пробки не установлены вообще, либо плотно закрыты. Вывод газов предусмотрен при помощи центральной системы вентиляции.

Она состоит из двух частей и оборудована лабиринтом. При помощи лабиринта водяные пары образующиеся при зарядке АКБ конденсируются и стекают обратно в батарею. В крышку интегрированы центральный газоотвод и система защиты от воспламенения газов. Защита от воспламенения выполнена на выходе газоотвода из аккумулятора в виде небольшого круглого диска, она получила название — фритта. Принцип действия фритты заключён в свободном прохождении газа в атмосферу, но при воспламенении газа, препятствованию прорыву огня внутрь, чтобы не допустить взрыв аккумулятора.

АКБ с жидким электролитом

Представляют собой открытые системы, т.е. газ, выделяющийся при зарядке может выделяться в атмосферу. У него отличные эксплуатационные характеристики, большой срок хранения до 15 месяцев, но отсутствует защита от вытекания электролита.

АКБ Economy

Этот тип аккумулятора оптимален по стоимости и сроку службы, в нём применяется меньшее количество свинца. У него пониженная мощность холодного пуска двигателя и незначительно уменьшен срок службы (4 года или 80000 км). При этом более выгодная цена, меньшая масса и низкий ток саморазряда, который не увеличивается по мере старения батареи. Могут применяться в автомобилях с системой старт-стоп.

Усовершенствованная АКБ

Они имеют аббревиатуру E (Enhanced Flooded Battery) – усиленная АКБ с жидким электролитом. Конструктивно отличаются более толстой решёткой отрицательного электрода, обеспечивающей высокую стойкость к коррозии при нагрузке большим током, а также добавлением углерода в активную массу отрицательного электрода, что приводит к улучшенной способности к зарядке.

Обладает защитой от глубокого разряда и отличными эксплуатационными характеристиками, но отсутствует защита от вытекания электролита.

В его конструкции применяется пассивный перемешивающий элемент, он уменьшает расслоение электролита, т.е. образование слоёв с различной концентрацией серной кислоты, которая концентрируется в нижней части гальванических элементов, что приводит к недостаточной плотности электролита в верхней части. Это происходит при частом повторении процессов зарядки и разрядки.

АКБ AGM

Absorbent Glass Mat – стекловолокно, обладающее очень высокой впитывающей способностью. Ещё их называют рекомбинационными, применяются на автомобилях с системой старт-стоп и функцией рекуперации энергии. В таких аккумуляторах электролит адсорбирован стекловолоконным ковриком. Они представляют собой закрытую систему, т.е. все гальванические элементы изолированы от атмосферы клапанами.

Обладает защитой от вытекания, даже при повреждении корпуса батареи вероятность незначительна и составляет не более нескольких миллилитров. У них большой срок службы, отличные эксплуатационные характеристики и высокая надежность. Но, с другой стороны, обладает высокой стоимостью и более высокой чувствительностью к повышенной температуре.

Гелевые АКБ

Также существуют батареи с гелеобразным электролитом, он образуется путём добавления в него кремниевой кислоты. Представляют собой обычные свинцовые батареи. Они имеют очень малую вероятность потери электролита, высокую циклическую стойкость и сниженное газообразование. Их массовое распространение ограничивает ряд серьезных недостатков, таких как: ухудшенные пусковые свойства при низких температурах, высокая стоимость, непереносимость повышенных температур и связанная с нею непригодность к установке в подкапотном пространстве.

Устройства отключения АКБ

В схеме подключения аккумуляторной батареи для безопасности могут применяться пиропатроны или реле отключения, особенно если она располагается в салоне или в багажнике. Задача этих элементов отсоединить от батареи провод стартера и генератора в момент аварии, т.к. замыкание этих проводов может вызвать возгорание. Но электропитание бортовой сети сохраняется для обеспечения функций безопасности (аварийная сигнализация, освещение и др.)

Процессы заряда и разряда

Процесс заряда АКБ означает накопление аккумулятором электрической энергии. В исходе данного процесса электрическая энергия проходит преобразование в химическую.

Аккумуляторная батарея питается от генератора при заведенном двигателе автомобиля. Напряжение, которое вырабатывает стандартный заряженный аккумулятор во время работы, равно 12,65 В.

Процесс заряда можно описать, как переход сульфата свинца и воды, образованных при разряде АКБ в свинец, двуокись свинца и серную кислоту. При этом количество серной кислоты становится больше, плотность вещества электролита повышается.

В результате накапливается и восстанавливается химическая энергия, которая необходима в дальнейшем для выработки электроэнергии.

Процесс разряда АКБ характеризуется отдачей потребителям батареи электрической энергии. Идет обратный химический процесс – химическая энергия проходит преобразование в электрическую.

Аккумулятор подвергается процедуре разряда при наличии подключенного к нему потребителя электрического тока. В данном случае серная кислота распадается, соответственно, ее содержание в веществе электролита падает.

Протекающие химические реакции способствуют к образованию воды (Н2О). При повышенном уровне воды снижается плотность электролита.

Разряд аккумуляторной батареи приводит к появлению сульфата свинца. Такой эффект одинаков для положительного и отрицательного электродов.

Коэффициент преобразования энергии

Поступающая к батарее энергия во время заряда аккумулятора больше отдаваемой им при разряде. Превышение энергии «заряда» к энергии «разряда» основывается на необходимости покрытия затрат при протекании электрических и химических процессов.

Для полного заряда нужно 105–110 % энергии от количества расходованной ранее. Таким образом, коэффициент преобразования будет иметь значение от 1,05 до 1,10.

Емкость

Емкость АКБ пропорциональна выдаваемому ей количеству электрического тока. Единица измерения емкости—ампер-часы (А-ч).

На показатели емкости влияют разрядный ток и температура. Она имеет свойство снижаться при увеличении разрядного тока и падении температуры, в частности при значениях меньше 0 градусов.

Номинальное напряжение

Стандартное напряжение каждого элемента АКБ соответствует 2 В, а напряжение всей цепи батарей равно количеству гальванических элементов. Аккумулятор машины состоит из 6 батарей, что соответствует номинальной емкости в 12 В.

Ток холодной прокрутки

Данный показатель служит характеристикой пусковых возможностей аккумулятора при его эксплуатации в условиях низкой температуры. Этот параметр замеряется при –18 °С. Напряжение полностью заряженного АКБ не опускается ниже заданного в течение определенного количества времени. Уровень тока влияет на запуск двигателя автомобиля, так как чем выше величина тока в холодной прокрутке, тем легче двигатель будет запускаться в зимнее время года.

Напряжение

Напряжение, значение которого измерено между двумя полюсными выводами аккумулятора – напряжение на клеммах.

Напряжение газовыделения – параметр, при превышении которого в корпусе аккумулятора образуется вода. Это возникает при превышении напряжения всей батареи, максимально допустимое значение при этом 14,4 В.

Разложение воды приводит к образованию водорода и кислорода, которые в соединении образуют газ. Внимание — это взрывоопасно!

Напряжение покоя или напряжение холостого хода – состояние, когда нагрузки на выходах АКБ нет. Циклы заряда и разряда изменяют напряжение холостого хода. При восстановлении количества серной кислоты между гальваническими элементами напряжение холостого хода приходит к окончательному значению – напряжению покоя.

Как устроен аккумулятор: принцип работы, из чего состоит, назначение и схема акб

Принципиально устройство аккумулятора больше чем за 150 лет с момента его изобретения не изменилось, хотя современность внесла серьёзные новшества в технологические процессы их изготовления и используемые материалы, из чего состоит аккумулятор.

Автономный источник энергии

Что такое аккумулятор

Аккумулятор – автономный источник электричества, который накапливает, сохраняет и отдает энергию. Аккумуляторная батарея – важный элемент электрооборудования транспортного средства. Назначение акб определяется в запуске двигателя и обеспечении подачи электричества в бортовую сеть. Все электроприборы, когда выключен мотор, и не работает генератор, работают от батареи. Накопитель помогает в пробке, когда энергии генератора не хватает.

Устройство и принцип работы аккумулятора

Для того, чтобы разобраться, как работает аккумулятор, необходимо знать устройство акб, что внутри аккумулятора обеспечивает работу прибора. Основной принцип работы аккумулятора заключается в разности потенциалов при погружении двух пластин в электролит. В 12-ти вольтовой батарее объединены шесть аккумуляторов, каждый из которых вырабатывает 2 вольта. Все они объединены совместным корпусом, который образует единое целое конструкции.

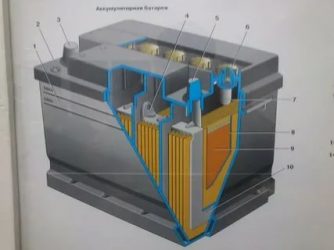

Аккумулятор в разрезе

При работе этой конструкции, пластинки из-за действия серной кислоты выделяют сульфат свинца, в результате чего образуется электрический ток. Также выделяется вода, и поэтому концентрация электролита становится менее плотной. Во время зарядки АКБ процесс осуществляется в обратном порядке, свинец снова обретает металлическую форму, электролит становится более концентрированным. Принцип работы аккумулятора основан на методе двойной сульфатации, который позволяет полностью восстанавливать первоначальные свойства батареи. Срок службы аккумулятора зависит от качества используемых материалов, из чего состоит акб.

Классификация акб по составу активного вещества

Свинцовые пластины, используемые в старых аккумуляторах перестали устраивать потребителей. Возникала необходимость по улучшению качества работы акб. Сначала добавили сурьму к свинцу, что позволило заметно продлить срок эксплуатации батареи. На следующем этапе – уменьшили процентное содержания сурьмы до оптимальной концентрации. Такой подход привел к созданию малообслуживаемых аккумуляторов, потому что в них уже намного реже требовался долив воды.

При использовании металлического кальция для покрытия пластин появились кальциевые энергосберегающие источники. В предыдущих моделях потери воды из-за электролиза на 12 вольт требовали постоянного долива, а кальций позволил повысить этот порог до 16 вольт. Так появилась возможность в производстве необслуживаемых аккумуляторов использовать герметичный, неразборной корпус.

• Сурьмянистые батареи относятся к классике из-за повышенного состава сурьмы, которая ускоряет процесс электролиза.
• В малосурьмянистых акб материалом для пластин служит свинец с небольшой примесью сурьмы. В них степень саморазряда значительно меньше, чем в сурьмянистых АКБ.
• При производстве кальциевых источников свинцовые пластины легированы до 0,1% кальцием. Они могут иметь различные заряды, как отрицательный, так и положительный.
• Гибридные источники энергии вытесняют кальциевые. Конструктивные отличия состоят в том, что при их производстве объединили две технологии: одна, когда пластины формируются из сплава свинца и сурьмы, положительные электроды, а другая – когда пластины формируются из сплава свинца и кальция, отрицательные электроды.
• E является улучшенной жидкозаполненной батареей. Свинцовые пластины в ЕФБ аккумуляторах в два раза толще, чем у обычных, вследствие чего увеличивается их ёмкость. Каждая из пластин закрыта в пакет из специальной ткани, который наполнен жидким сернокислотным электролитом.
• В гелевых аккумуляторах применяется гелеобразный электролит. Такая технология позволила снизить текучесть электролита, в котором содержится агрессивная серная кислота.
• В литиевых акб используется жидкий электролит, представляющий собой раствор фторсодержащих солей лития в смеси эфиров угольной кислоты.
• Отличительной особенностью AGM является то, что в электролит с помощью специальной технологии между пластинами вставляются стекловолоконные микропористые прокладки.
• Во всех щелочных батареях применяется растворенная в воде щёлочь.

Устройство аккумулятора автомобиля

Для обеспечения электрическим током схем мобильных устройств и машин, применяются специальные изделия, способные аккумулировать энергию. Для того чтобы правильно эксплуатировать такие устройства, желательно ознакомиться с принципом работы батарей.

Принцип работы аккумуляторной батареи

Чтобы понять принцип работы аккумулятора автомобиля необходимо ознакомиться с устройством батареи. Автомобильный аккумулятор состоит из следующих элементов:

• Корпуса.
• Крышки.
• Отрицательных и положительных пластин.
• Сепараторов.
• Клемм.
• Электролита.

Если аккумулятор является обслуживаемым, то в крышке имеется 6 резьбовых пробок, которые открывают доступ к каждой банке батареи. Корпус современных изделий изготавливается из сверхпрочного пластика, крышка также делается из пластмассы, которая надёжно соединяется с основной коробкой методом пайки. Кроме корпуса, из кислотоустойчивой пластмассы изготавливаются сепараторы, которые устанавливаются между пластинами.

Разобравшись, из чего состоит автомобильный аккумулятор можно  приступать к изучению механизма накопления электрического тока. Работа АКБ зависит от возможности протекания химической реакции между свинцовыми пластинами и электролитом. Если аккумулятор заряжается от генератора или сетевого адаптера, то происходит обратный процесс. То есть, на отрицательных решётках уменьшается количество вещества, а на положительных – увеличивается.

Если известно из чего состоит АКБ, а также изучен принцип работы аккумулятора, то не составит большого труда разобраться в особенностях современных разновидностей таких изделий.

Типы современных АКБ

Устройство современного аккумулятора автомобиля отличается от источников тока, изготавливаемых в прошлом столетии, прежде всего, по наличию необслуживаемого корпуса. Практически все АКБ, предназначенные для легкового автотранспорта, выпускаются без пробок в верхней крышке. К такому технологическому решению удалось прийти только после  того, как было снижено газообразование внутри корпуса батареи. Таким неоспоримым достоинством обладают АКБ следующих типов:

• Кальциевые (Ca/Ca).
• Гибридные.
• Гелевые.
• Литий-ионные.
• Щелочные.

При производстве Ca/Ca аккумуляторов используется свинец легированный кальцием. Такое усовершенствование технологии позволяет изделию работать в течение многих лет, без образования сульфидной плёнки. Кроме этого, в таких батареях более высокий пусковой ток, что позволяет легко завести двигатель машины, даже при отрицательной температуре воздуха. Заряжать аккумуляторы этого типа желательно автоматическими пускозарядными устройствами, ведь при использовании обычных ЗУ потребуется постоянно контролировать уровень подачи тока и напряжения.

Гибридные АКБ представляют собой средние по качеству батареи. Отрицательные пластины таких аккумуляторов также изготавливаются по кальциевой технологии, а положительные – из сурьмянистого сплава. Гибридные изделия существенно дешевле кальциевых АКБ, а зарядный ток на их контакты можно подавать с использованием даже старых моделей ЗУ.

В гелевой батареи аккумуляторный электролит представляет собой желеобразную массу.Несмотря на перечисленные преимущества, существенным недостатком таких изделий является высокая стоимость.

AGM- аккумуляторы представляют собой устройство, которое очень напоминает гелевую конструкцию АКБ. В корпусе из пластика находятся свинцовые пластины, которые погружены в ватоподобную стекловолоконную массу, которая пропитывается электропроводящим составом. Благодаря использованию такой технологии удаётся также добиться низких показателей испарения жидкости, а также устойчивости к механическому воздействию.

Литий-ионные аккумуляторы могут состоять только из ионов этого металла, поэтому при эксплуатации батарей значительно снижается вероятность их воспламенения даже под большой нагрузкой.

В современных щелочных аккумуляторах, также как и раньше, в качестве электролита используются едкий калий и едкий натрий. Достоинства таких батарей заключается в том, что в процессе эксплуатации не происходит снижения количества химических веществ внутри корпуса. Кроме этого, изделия имеют минимальный саморазряд и длительный срок эксплуатации. В различных самоходных установках такие модели АКБ применяются, в основном, в качестве тяговых аккумуляторов.

Принцип работы аккумулятора несложен, но разобраться в нём всё-таки стоит. Несмотря на то, что в необслуживаемую АКБ невозможно даже долить воды, знание особенностей процесса зарядки и разрядки, позволит не допустить серьёзных ошибок во время эксплуатации батареи.
